Железобетонное монолитное подземное сооружение

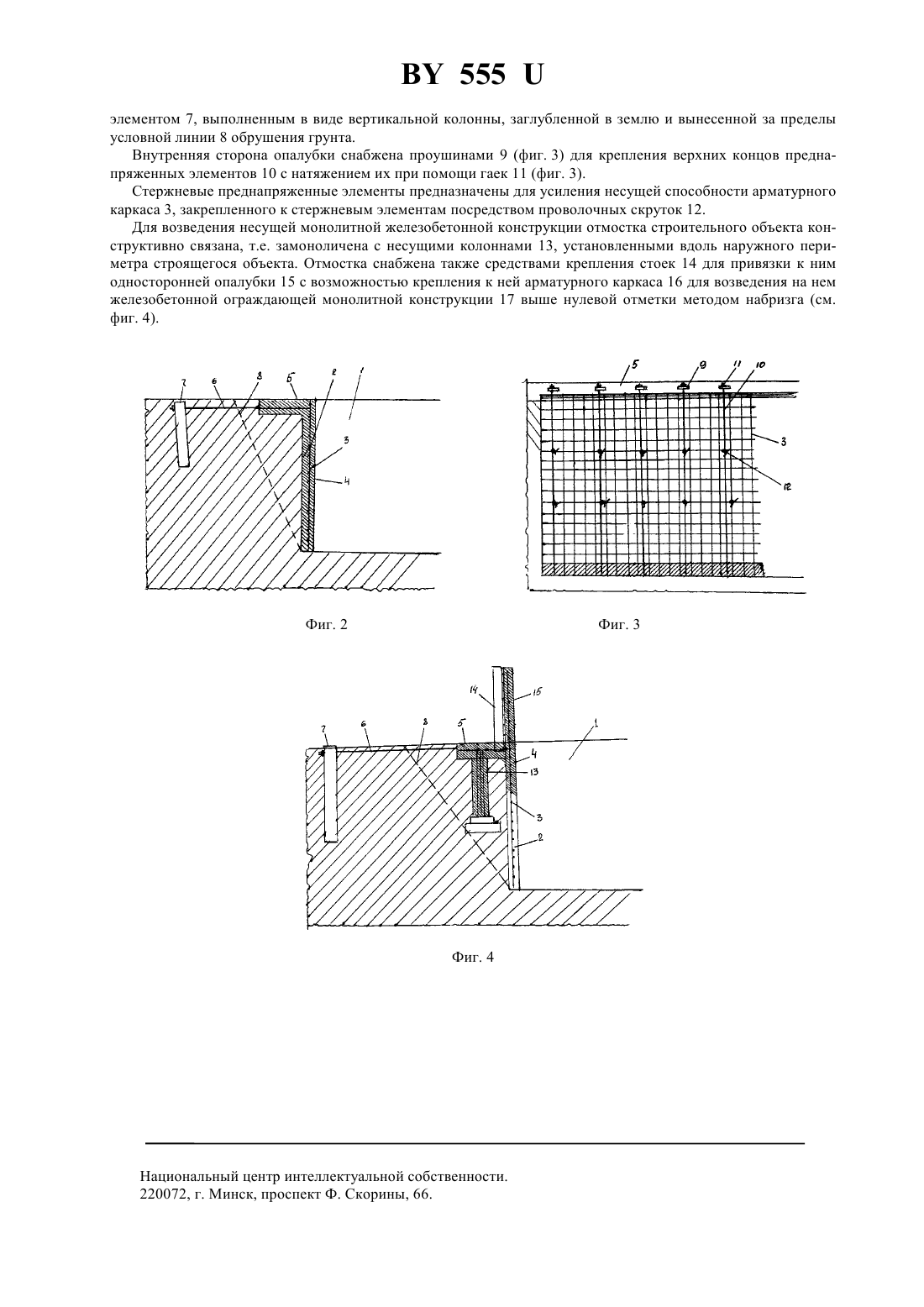

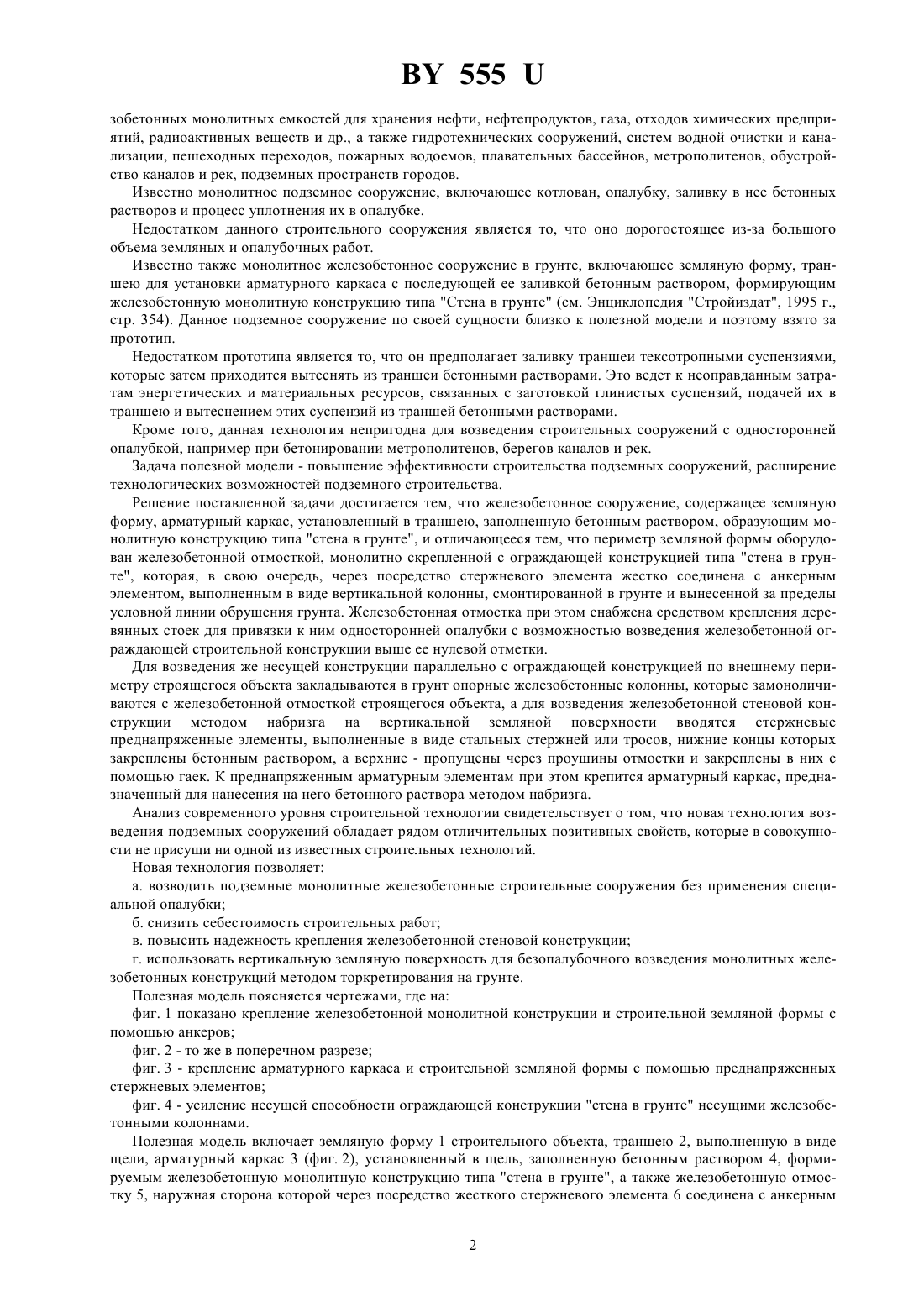

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЖЕЛЕЗОБЕТОННОЕ МОНОЛИТНОЕ ПОДЗЕМНОЕ СООРУЖЕНИЕ(57) 1. Железобетонное монолитное подземное сооружение, содержащее земляную форму, арматурный каркас, установленный в траншее, выполненной в виде щели и заполненной бетонным раствором, образующим монолитную железобетонную ограждающую конструкцию типа стена в грунте, отличающееся тем, что периметр земляной формы оборудован железобетонной отмосткой монолитно скрепленной с ограждающей конструкцией типа стена в грунте, которая, в свою очередь, жестко соединена с анкерным элементом, выполненным в виде вертикальной колонны, смонтированной в грунте и вынесенной за пределы условной линии обрушения грунта. 2. Сооружение по п. 1, отличающееся тем, что в арматурный каркас введен преднапряженный элемент. 3. Сооружение по п. 1, отличающееся тем, что ограждающая железобетонная конструкция через отмостку монолитно скреплена с несущими колоннами, установленными параллельно по наружной стороне. 4. Сооружение по п. 1, отличающееся тем, что отмостка снабжена средствами крепления деревянных стоек для крепления односторонней опалубки с возможностью возведения железобетонной ограждающей конструкции выше нулевой отметки строительного объекта. Фиг. 1 Полезная модель относится к строительству и может быть использована для возведения без применения специальной опалубки практически любых подъемных сооружений, в том числе гаражей, складов, овощехранилищ, мастерских, цехов и др. помещений промышленного и сельскохозяйственного назначения, желе 555 зобетонных монолитных емкостей для хранения нефти, нефтепродуктов, газа, отходов химических предприятий, радиоактивных веществ и др., а также гидротехнических сооружений, систем водной очистки и канализации, пешеходных переходов, пожарных водоемов, плавательных бассейнов, метрополитенов, обустройство каналов и рек, подземных пространств городов. Известно монолитное подземное сооружение, включающее котлован, опалубку, заливку в нее бетонных растворов и процесс уплотнения их в опалубке. Недостатком данного строительного сооружения является то, что оно дорогостоящее из-за большого объема земляных и опалубочных работ. Известно также монолитное железобетонное сооружение в грунте, включающее земляную форму, траншею для установки арматурного каркаса с последующей ее заливкой бетонным раствором, формирующим железобетонную монолитную конструкцию типа Стена в грунте (см. Энциклопедия Стройиздат, 1995 г.,стр. 354). Данное подземное сооружение по своей сущности близко к полезной модели и поэтому взято за прототип. Недостатком прототипа является то, что он предполагает заливку траншеи тексотропными суспензиями,которые затем приходится вытеснять из траншеи бетонными растворами. Это ведет к неоправданным затратам энергетических и материальных ресурсов, связанных с заготовкой глинистых суспензий, подачей их в траншею и вытеснением этих суспензий из траншей бетонными растворами. Кроме того, данная технология непригодна для возведения строительных сооружений с односторонней опалубкой, например при бетонировании метрополитенов, берегов каналов и рек. Задача полезной модели - повышение эффективности строительства подземных сооружений, расширение технологических возможностей подземного строительства. Решение поставленной задачи достигается тем, что железобетонное сооружение, содержащее земляную форму, арматурный каркас, установленный в траншею, заполненную бетонным раствором, образующим монолитную конструкцию типа стена в грунте, и отличающееся тем, что периметр земляной формы оборудован железобетонной отмосткой, монолитно скрепленной с ограждающей конструкцией типа стена в грунте, которая, в свою очередь, через посредство стержневого элемента жестко соединена с анкерным элементом, выполненным в виде вертикальной колонны, смонтированной в грунте и вынесенной за пределы условной линии обрушения грунта. Железобетонная отмостка при этом снабжена средством крепления деревянных стоек для привязки к ним односторонней опалубки с возможностью возведения железобетонной ограждающей строительной конструкции выше ее нулевой отметки. Для возведения же несущей конструкции параллельно с ограждающей конструкцией по внешнему периметру строящегося объекта закладываются в грунт опорные железобетонные колонны, которые замоноличиваются с железобетонной отмосткой строящегося объекта, а для возведения железобетонной стеновой конструкции методом набризга на вертикальной земляной поверхности вводятся стержневые преднапряженные элементы, выполненные в виде стальных стержней или тросов, нижние концы которых закреплены бетонным раствором, а верхние - пропущены через проушины отмостки и закреплены в них с помощью гаек. К преднапряженным арматурным элементам при этом крепится арматурный каркас, предназначенный для нанесения на него бетонного раствора методом набризга. Анализ современного уровня строительной технологии свидетельствует о том, что новая технология возведения подземных сооружений обладает рядом отличительных позитивных свойств, которые в совокупности не присущи ни одной из известных строительных технологий. Новая технология позволяет а. возводить подземные монолитные железобетонные строительные сооружения без применения специальной опалубки б. снизить себестоимость строительных работ в. повысить надежность крепления железобетонной стеновой конструкции г. использовать вертикальную земляную поверхность для безопалубочного возведения монолитных железобетонных конструкций методом торкретирования на грунте. Полезная модель поясняется чертежами, где на фиг. 1 показано крепление железобетонной монолитной конструкции и строительной земляной формы с помощью анкеров фиг. 2 - то же в поперечном разрезе фиг. 3 - крепление арматурного каркаса и строительной земляной формы с помощью преднапряженных стержневых элементов фиг. 4 - усиление несущей способности ограждающей конструкции стена в грунте несущими железобетонными колоннами. Полезная модель включает земляную форму 1 строительного объекта, траншею 2, выполненную в виде щели, арматурный каркас 3 (фиг. 2), установленный в щель, заполненную бетонным раствором 4, формируемым железобетонную монолитную конструкцию типа стена в грунте, а также железобетонную отмостку 5, наружная сторона которой через посредство жесткого стержневого элемента 6 соединена с анкерным 2 555 элементом 7, выполненным в виде вертикальной колонны, заглубленной в землю и вынесенной за пределы условной линии 8 обрушения грунта. Внутренняя сторона опалубки снабжена проушинами 9 (фиг. 3) для крепления верхних концов преднапряженных элементов 10 с натяжением их при помощи гаек 11 (фиг. 3). Стержневые преднапряженные элементы предназначены для усиления несущей способности арматурного каркаса 3, закрепленного к стержневым элементам посредством проволочных скруток 12. Для возведения несущей монолитной железобетонной конструкции отмостка строительного объекта конструктивно связана, т.е. замоноличена с несущими колоннами 13, установленными вдоль наружного периметра строящегося объекта. Отмостка снабжена также средствами крепления стоек 14 для привязки к ним односторонней опалубки 15 с возможностью крепления к ней арматурного каркаса 16 для возведения на нем железобетонной ограждающей монолитной конструкции 17 выше нулевой отметки методом набризга (см. фиг. 4). Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66. 3
