Зубная щетка В. В.Тура, С. В.Тура

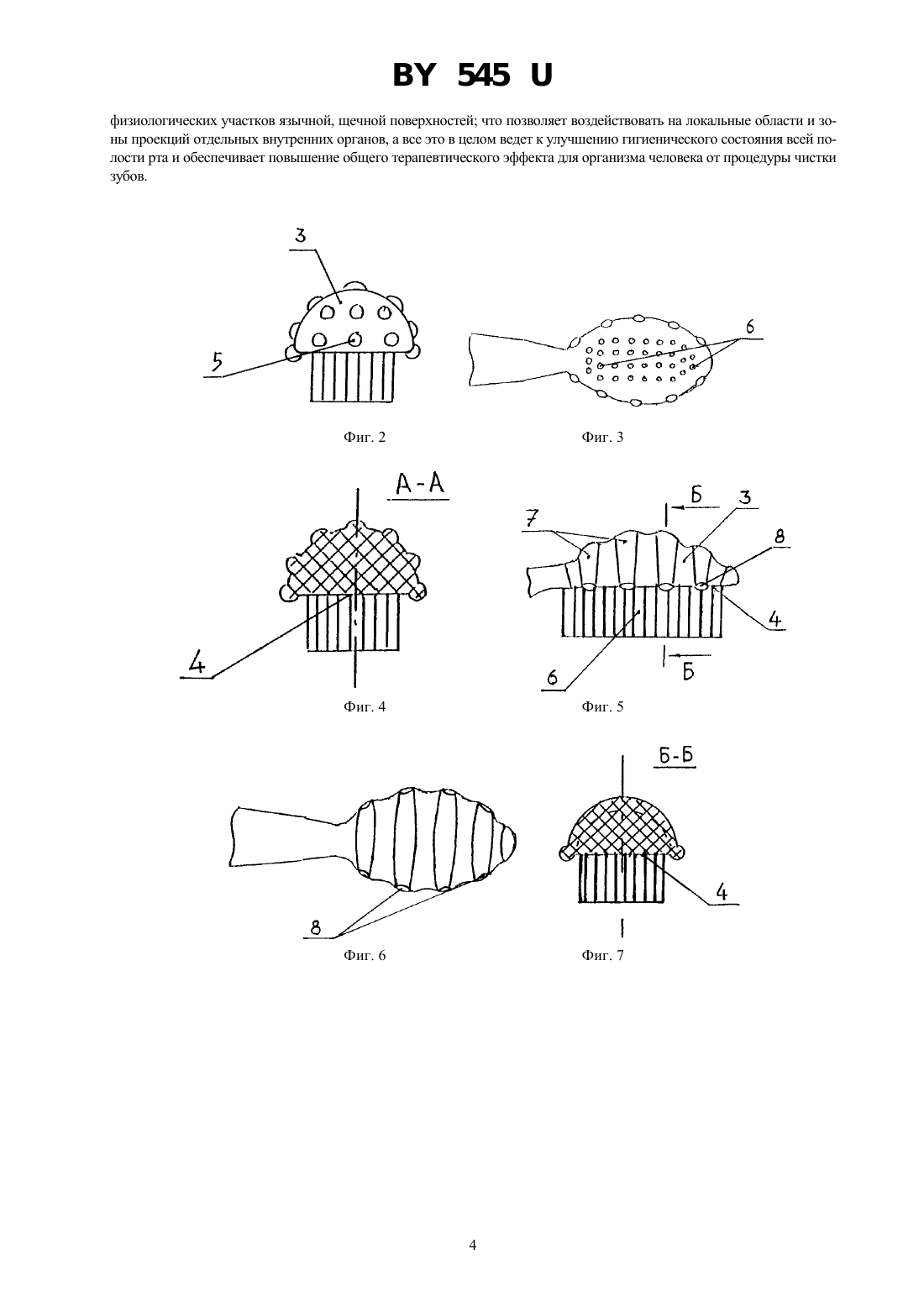

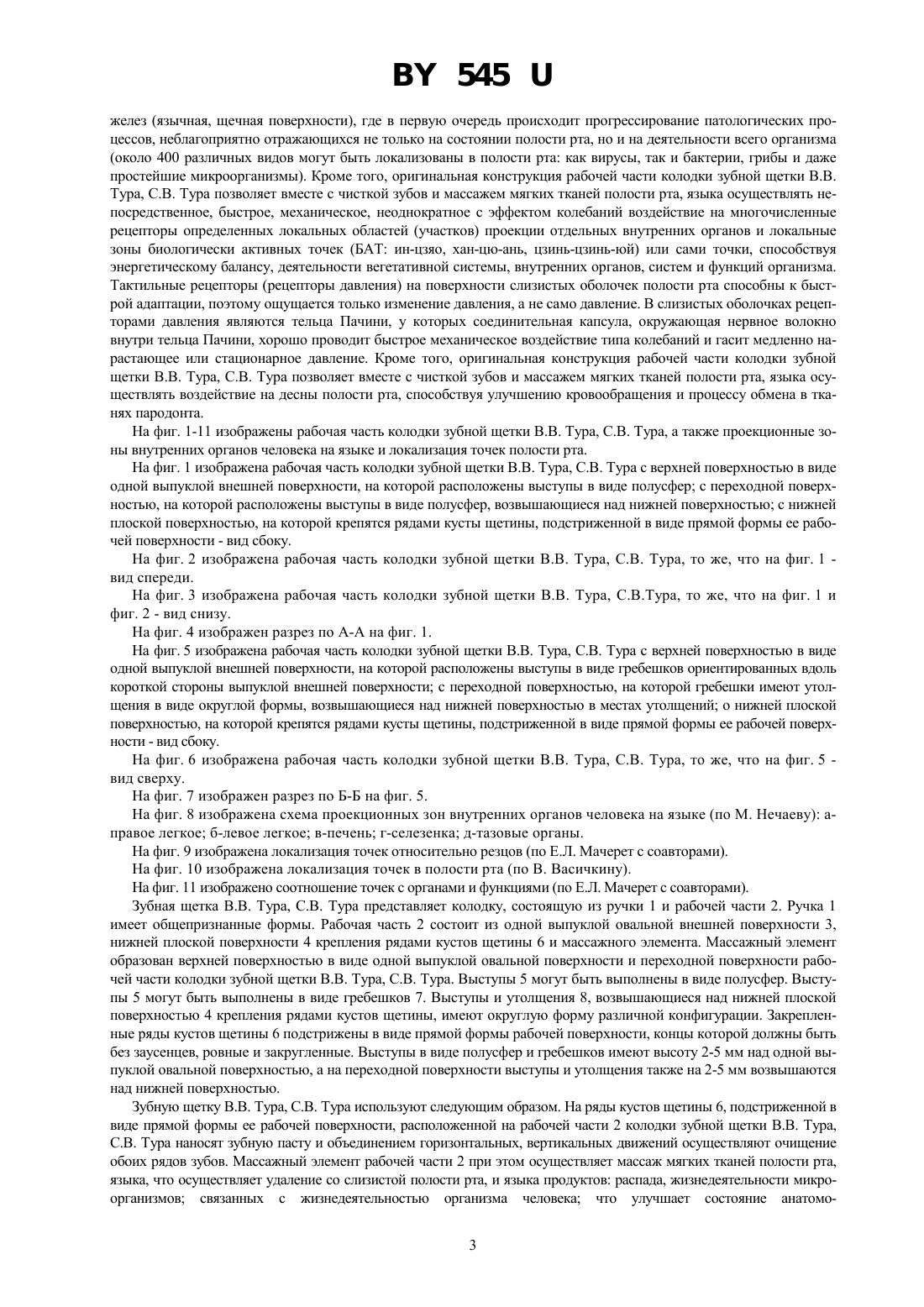

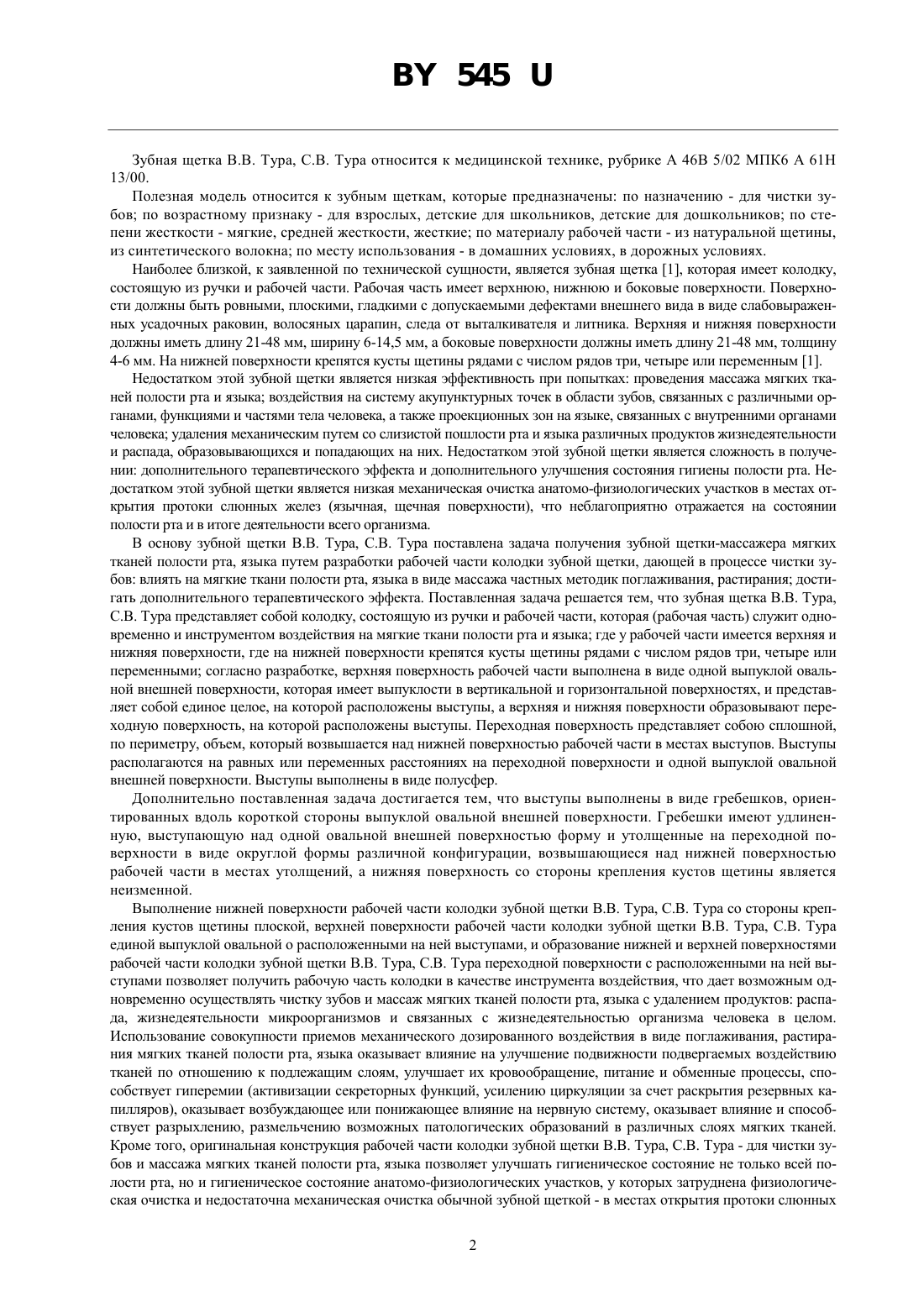

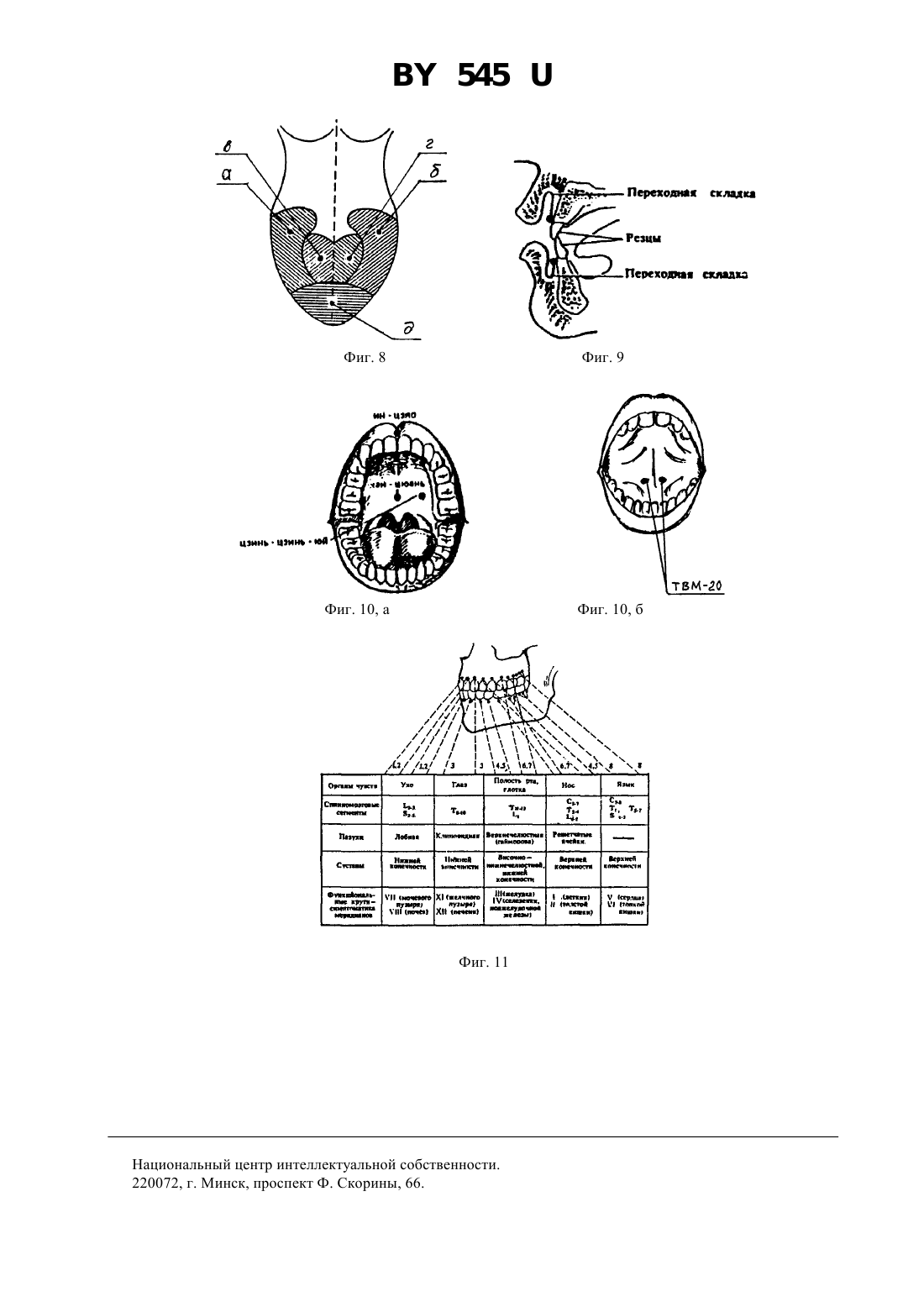

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(73) Патентообладатели Тур Сергей Владимирович(57) 1. 3 убная щетка представляет собой колодку, которая состоит из ручки и рабочей части, где у рабочей части имеется верхняя и нижняя поверхности, где на нижней поверхности крепятся кусты щетины, отличающаяся тем, что верхняя поверхность рабочей части выполнена в виде одной выпуклой овальной внешней поверхности, имеющая выпуклости в вертикальной и горизонтальной поверхностях, которая представляет собой единое целое, с расположенными на ней выступами, а верхняя и нижняя поверхности образовывают переходную поверхность, на которой тоже расположены выступы. 2. Зубная щетка по п. 1, отличающаяся тем, что инструментом воздействия на мягкие ткани полости рта,языка, десен служит массажный элемент рабочей части, образованный верхней поверхностью в виде одной выпуклой овальной внешней поверхности и выступами, расположенными на одной выпуклой овальной внешней поверхности и переходной поверхности рабочей части. 3. Зубная щетка по п. 1, отличающаяся тем, что выступы выполнены в виде полусфер. 4. Зубная щетка по п. 1, отличающаяся тем, что выступы выполнены в виде гребешков, ориентированных вдоль короткой стороны одной выпуклой овальной внешней поверхности. 5. Зубная щетка по п. 4, отличающаяся тем, что гребешки имеют удлиненную, выступающую над одной овальной внешней поверхностью форму. 6. Зубная щетка, по п. 4, отличающаяся тем, что на переходной поверхности гребешки имеют утолщения в виде округлой формы. 7. Зубная щетка по п. 3 или п. 6, отличающаяся тем, что полусферы и утолщения в виде округлой формы на переходной поверхности выступают и одновременно возвышаются над нижней поверхностью рабочей части. 545 Зубная щетка В.В. Тура, С.В. Тура относится к медицинской технике, рубрике А 46 В 5/02 МПК 6 А 61 Н 13/00. Полезная модель относится к зубным щеткам, которые предназначены по назначению - для чистки зубов по возрастному признаку - для взрослых, детские для школьников, детские для дошкольников по степени жесткости - мягкие, средней жесткости, жесткие по материалу рабочей части - из натуральной щетины,из синтетического волокна по месту использования - в домашних условиях, в дорожных условиях. Наиболее близкой, к заявленной по технической сущности, является зубная щетка 1, которая имеет колодку,состоящую из ручки и рабочей части. Рабочая часть имеет верхнюю, нижнюю и боковые поверхности. Поверхности должны быть ровными, плоскими, гладкими с допускаемыми дефектами внешнего вида в виде слабовыраженных усадочных раковин, волосяных царапин, следа от выталкивателя и литника. Верхняя и нижняя поверхности должны иметь длину 21-48 мм, ширину 6-14,5 мм, а боковые поверхности должны иметь длину 21-48 мм, толщину 4-6 мм. На нижней поверхности крепятся кусты щетины рядами с числом рядов три, четыре или переменным 1. Недостатком этой зубной щетки является низкая эффективность при попытках проведения массажа мягких тканей полости рта и языка воздействия на систему акупунктурных точек в области зубов, связанных с различными органами, функциями и частями тела человека, а также проекционных зон на языке, связанных с внутренними органами человека удаления механическим путем со слизистой пошлости рта и языка различных продуктов жизнедеятельности и распада, образовывающихся и попадающих на них. Недостатком этой зубной щетки является сложность в получении дополнительного терапевтического эффекта и дополнительного улучшения состояния гигиены полости рта. Недостатком этой зубной щетки является низкая механическая очистка анатомо-физиологических участков в местах открытия протоки слюнных желез (язычная, щечная поверхности), что неблагоприятно отражается на состоянии полости рта и в итоге деятельности всего организма. В основу зубной щетки В.В. Тура, С.В. Тура поставлена задача получения зубной щетки-массажера мягких тканей полости рта, языка путем разработки рабочей части колодки зубной щетки, дающей в процессе чистки зубов влиять на мягкие ткани полости рта, языка в виде массажа частных методик поглаживания, растирания достигать дополнительного терапевтического эффекта. Поставленная задача решается тем, что зубная щетка В.В. Тура,С.В. Тура представляет собой колодку, состоящую из ручки и рабочей части, которая (рабочая часть) служит одновременно и инструментом воздействия на мягкие ткани полости рта и языка где у рабочей части имеется верхняя и нижняя поверхности, где на нижней поверхности крепятся кусты щетины рядами с числом рядов три, четыре или переменными согласно разработке, верхняя поверхность рабочей части выполнена в виде одной выпуклойовальной внешней поверхности, которая имеет выпуклости в вертикальной и горизонтальной поверхностях, и представляет собой единое целое, на которой расположены выступы, а верхняя и нижняя поверхности образовывают переходную поверхность, на которой расположены выступы. Переходная поверхность представляет собою сплошной,по периметру, объем, который возвышается над нижней поверхностью рабочей части в местах выступов. Выступы располагаются на равных или переменных расстояниях на переходной поверхности и одной выпуклой овальной внешней поверхности. Выступы выполнены в виде полусфер. Дополнительно поставленная задача достигается тем, что выступы выполнены в виде гребешков, ориентированных вдоль короткой стороны выпуклой овальной внешней поверхности. Гребешки имеют удлиненную, выступающую над одной овальной внешней поверхностью форму и утолщенные на переходной поверхности в виде округлой формы различной конфигурации, возвышающиеся над нижней поверхностью рабочей части в местах утолщений, а нижняя поверхность со стороны крепления кустов щетины является неизменной. Выполнение нижней поверхности рабочей части колодки зубной щетки В.В. Тура, С.В. Тура со стороны крепления кустов щетины плоской, верхней поверхности рабочей части колодки зубной щетки В.В. Тура, С.В. Тура единой выпуклой овальной о расположенными на ней выступами, и образование нижней и верхней поверхностями рабочей части колодки зубной щетки В.В. Тура, С.В. Тура переходной поверхности с расположенными на ней выступами позволяет получить рабочую часть колодки в качестве инструмента воздействия, что дает возможным одновременно осуществлять чистку зубов и массаж мягких тканей полости рта, языка с удалением продуктов распада, жизнедеятельности микроорганизмов и связанных с жизнедеятельностью организма человека в целом. Использование совокупности приемов механического дозированного воздействия в виде поглаживания, растирания мягких тканей полости рта, языка оказывает влияние на улучшение подвижности подвергаемых воздействию тканей по отношению к подлежащим слоям, улучшает их кровообращение, питание и обменные процессы, способствует гиперемии (активизации секреторных функций, усилению циркуляции за счет раскрытия резервных капилляров), оказывает возбуждающее или понижающее влияние на нервную систему, оказывает влияние и способствует разрыхлению, размельчению возможных патологических образований в различных слоях мягких тканей. Кроме того, оригинальная конструкция рабочей части колодки зубной щетки В.В. Тура, С.В. Тура - для чистки зубов и массажа мягких тканей полости рта, языка позволяет улучшать гигиеническое состояние не только всей полости рта, но и гигиеническое состояние анатомо-физиологических участков, у которых затруднена физиологическая очистка и недостаточна механическая очистка обычной зубной щеткой - в местах открытия протоки слюнных 2 545 желез (язычная, щечная поверхности), где в первую очередь происходит прогрессирование патологических процессов, неблагоприятно отражающихся не только на состоянии полости рта, но и на деятельности всего организма(около 400 различных видов могут быть локализованы в полости рта как вирусы, так и бактерии, грибы и даже простейшие микроорганизмы). Кроме того, оригинальная конструкция рабочей части колодки зубной щетки В.В. Тура, С.В. Тура позволяет вместе с чисткой зубов и массажем мягких тканей полости рта, языка осуществлять непосредственное, быстрое, механическое, неоднократное с эффектом колебаний воздействие на многочисленные рецепторы определенных локальных областей (участков) проекции отдельных внутренних органов и локальные зоны биологически активных точек (БАТ ин-цзяо, хан-цю-ань, цзинь-цзинь-юй) или сами точки, способствуя энергетическому балансу, деятельности вегетативной системы, внутренних органов, систем и функций организма. Тактильные рецепторы (рецепторы давления) на поверхности слизистых оболочек полости рта способны к быстрой адаптации, поэтому ощущается только изменение давления, а не само давление. В слизистых оболочках рецепторами давления являются тельца Пачини, у которых соединительная капсула, окружающая нервное волокно внутри тельца Пачини, хорошо проводит быстрое механическое воздействие типа колебаний и гасит медленно нарастающее или стационарное давление. Кроме того, оригинальная конструкция рабочей части колодки зубной щетки В.В. Тура, С.В. Тура позволяет вместе с чисткой зубов и массажем мягких тканей полости рта, языка осуществлять воздействие на десны полости рта, способствуя улучшению кровообращения и процессу обмена в тканях пародонта. На фиг. 1-11 изображены рабочая часть колодки зубной щетки В.В. Тура, С.В. Тура, а также проекционные зоны внутренних органов человека на языке и локализация точек полости рта. На фиг. 1 изображена рабочая часть колодки зубной щетки В.В. Тура, С.В. Тура с верхней поверхностью в виде одной выпуклой внешней поверхности, на которой расположены выступы в виде полусфер с переходной поверхностью, на которой расположены выступы в виде полусфер, возвышающиеся над нижней поверхностью с нижней плоской поверхностью, на которой крепятся рядами кусты щетины, подстриженной в виде прямой формы ее рабочей поверхности - вид сбоку. На фиг. 2 изображена рабочая часть колодки зубной щетки В.В. Тура, С.В. Тура, то же, что на фиг. 1 вид спереди. На фиг. 3 изображена рабочая часть колодки зубной щетки В.В. Тура, С.В.Тура, то же, что на фиг. 1 и фиг. 2 - вид снизу. На фиг. 4 изображен разрез по А-А на фиг. 1. На фиг. 5 изображена рабочая часть колодки зубной щетки В.В. Тура, С.В. Тура с верхней поверхностью в виде одной выпуклой внешней поверхности, на которой расположены выступы в виде гребешков ориентированных вдоль короткой стороны выпуклой внешней поверхности с переходной поверхностью, на которой гребешки имеют утолщения в виде округлой формы, возвышающиеся над нижней поверхностью в местах утолщений о нижней плоской поверхностью, на которой крепятся рядами кусты щетины, подстриженной в виде прямой формы ее рабочей поверхности - вид сбоку. На фиг. 6 изображена рабочая часть колодки зубной щетки В.В. Тура, С.В. Тура, то же, что на фиг. 5 вид сверху. На фиг. 7 изображен разрез по Б-Б на фиг. 5. На фиг. 8 изображена схема проекционных зон внутренних органов человека на языке (по М. Нечаеву) аправое легкое б-левое легкое в-печень г-селезенка д-тазовые органы. На фиг. 9 изображена локализация точек относительно резцов (по Е.Л. Мачерет с соавторами). На фиг. 10 изображена локализация точек в полости рта (по В. Васичкину). На фиг. 11 изображено соотношение точек с органами и функциями (по Е.Л. Мачерет с соавторами). Зубная щетка В.В. Тура, С.В. Тура представляет колодку, состоящую из ручки 1 и рабочей части 2. Ручка 1 имеет общепризнанные формы. Рабочая часть 2 состоит из одной выпуклой овальной внешней поверхности 3,нижней плоской поверхности 4 крепления рядами кустов щетины 6 и массажного элемента. Массажный элемент образован верхней поверхностью в виде одной выпуклой овальной поверхности и переходной поверхности рабочей части колодки зубной щетки В.В. Тура, С.В. Тура. Выступы 5 могут быть выполнены в виде полусфер. Выступы 5 могут быть выполнены в виде гребешков 7. Выступы и утолщения 8, возвышающиеся над нижней плоской поверхностью 4 крепления рядами кустов щетины, имеют округлую форму различной конфигурации. Закрепленные ряды кустов щетины 6 подстрижены в виде прямой формы рабочей поверхности, концы которой должны быть без заусенцев, ровные и закругленные. Выступы в виде полусфер и гребешков имеют высоту 2-5 мм над одной выпуклой овальной поверхностью, а на переходной поверхности выступы и утолщения также на 2-5 ммвозвышаются над нижней поверхностью. Зубную щетку В.В. Тура, С.В. Тура используют следующим образом. На ряды кустов щетины 6, подстриженной в виде прямой формы ее рабочей поверхности, расположенной на рабочей части 2 колодки зубной щетки В.В. Тура,С.В. Тура наносят зубную пасту и объединением горизонтальных, вертикальных движений осуществляют очищение обоих рядов зубов. Массажный элемент рабочей части 2 при этом осуществляет массаж мягких тканей полости рта,языка, что осуществляет удаление со слизистой полости рта, и языка продуктов распада, жизнедеятельности микроорганизмов связанных с жизнедеятельностью организма человека что улучшает состояние анатомо 3 545 физиологических участков язычной, щечной поверхностей что позволяет воздействовать на локальные области и зоны проекций отдельных внутренних органов, а все это в целом ведет к улучшению гигиенического состояния всей полости рта и обеспечивает повышение общего терапевтического эффекта для организма человека от процедуры чистки зубов. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
