Насадок-распылитель на ручной пожарный ствол

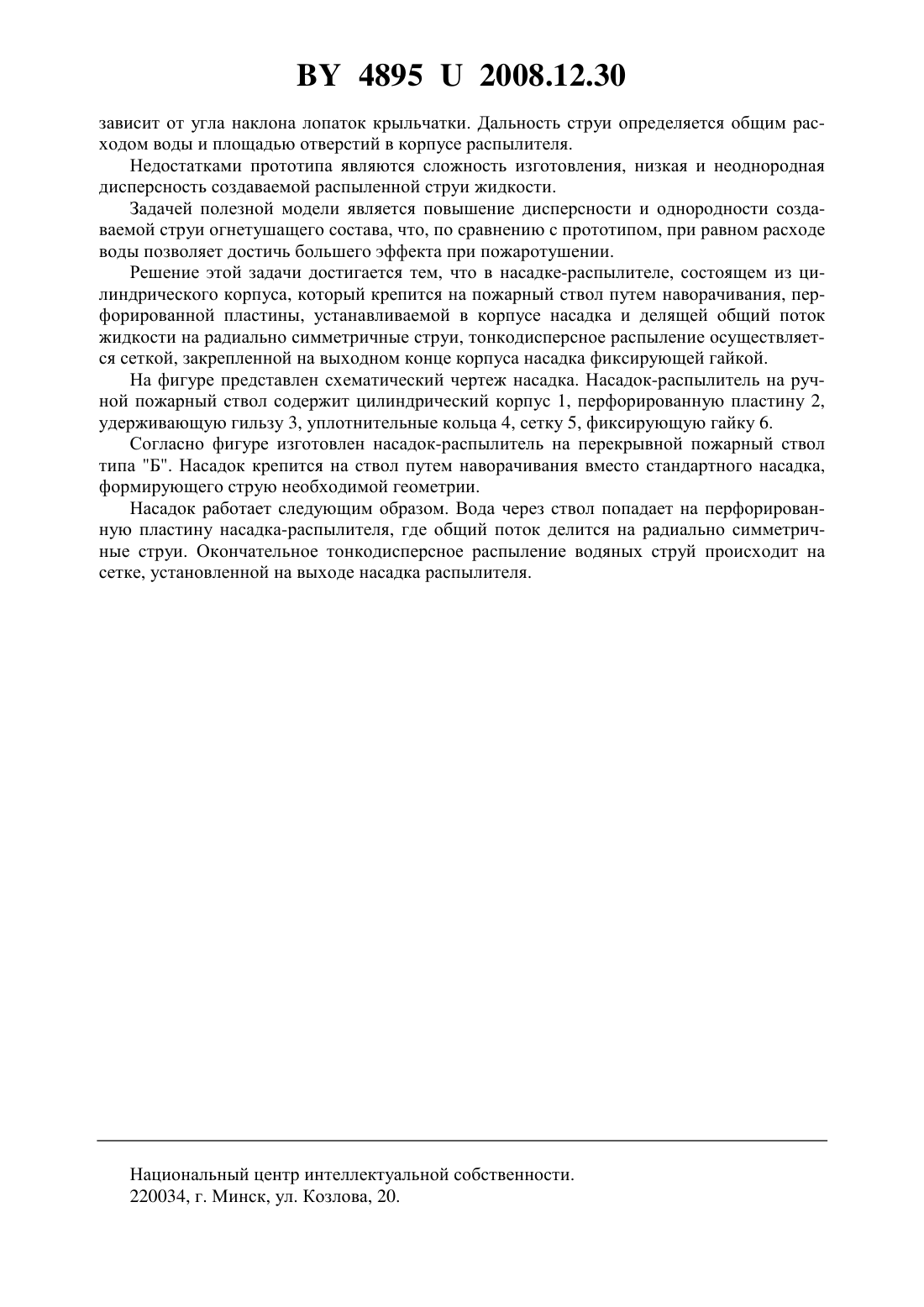

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ НАСАДОК-РАСПЫЛИТЕЛЬ НА РУЧНОЙ ПОЖАРНЫЙ СТВОЛ(71) Заявитель Учреждение Минское областное управление Министерства по чрезвычайным ситуациям Республики Беларусь(72) Авторы Саганович Игорь Федорович Зданевич Сергей Анатольевич(73) Патентообладатель Учреждение Минское областное управление Министерства по чрезвычайным ситуациям Республики Беларусь(57) Насадок-распылитель на ручной пожарный ствол, содержащий цилиндрический корпус, оканчивающийся перфорированной пластиной с радиально симметричными отверстиями, в центре наружной поверхности которой расположен распылитель, отличающийся тем, что в качестве распылителя используется сетка, закрепленная на выходном конце корпуса.(56) 1. ГОСТ 9923-80. Стволы пожарные ручные Технические условия (прототип). Полезная модель относится к противопожарной технике, используемой для пожаротушения и ликвидации других чрезвычайных ситуаций, и может быть использована для распыления огнетушащих средств, с целью создания тонкодисперсной струи. В качестве прототипа может быть принят насадок распылительный турбинный НРТ 1. Распылитель состоит из цилиндрического корпуса, оканчивающегося перфорированной пластиной с радиально симметричными отверстиями, в центре наружной поверхности которой расположена крыльчатка, которая вращается водой, протекающей через отверстия в крышке корпуса, и распыливает исходящий поток жидкости. С помощью резьбовой части корпуса распылитель, как насадок, соединяется со стволом. Угол распыления вод 48952008.12.30 зависит от угла наклона лопаток крыльчатки. Дальность струи определяется общим расходом воды и площадью отверстий в корпусе распылителя. Недостатками прототипа являются сложность изготовления, низкая и неоднородная дисперсность создаваемой распыленной струи жидкости. Задачей полезной модели является повышение дисперсности и однородности создаваемой струи огнетушащего состава, что, по сравнению с прототипом, при равном расходе воды позволяет достичь большего эффекта при пожаротушении. Решение этой задачи достигается тем, что в насадке-распылителе, состоящем из цилиндрического корпуса, который крепится на пожарный ствол путем наворачивания, перфорированной пластины, устанавливаемой в корпусе насадка и делящей общий поток жидкости на радиально симметричные струи, тонкодисперсное распыление осуществляется сеткой, закрепленной на выходном конце корпуса насадка фиксирующей гайкой. На фигуре представлен схематический чертеж насадка. Насадок-распылитель на ручной пожарный ствол содержит цилиндрический корпус 1, перфорированную пластину 2,удерживающую гильзу 3, уплотнительные кольца 4, сетку 5, фиксирующую гайку 6. Согласно фигуре изготовлен насадок-распылитель на перекрывной пожарный ствол типа Б. Насадок крепится на ствол путем наворачивания вместо стандартного насадка,формирующего струю необходимой геометрии. Насадок работает следующим образом. Вода через ствол попадает на перфорированную пластину насадка-распылителя, где общий поток делится на радиально симметричные струи. Окончательное тонкодисперсное распыление водяных струй происходит на сетке, установленной на выходе насадка распылителя. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
