Термостойкий инструмент из сверхтвердого материала

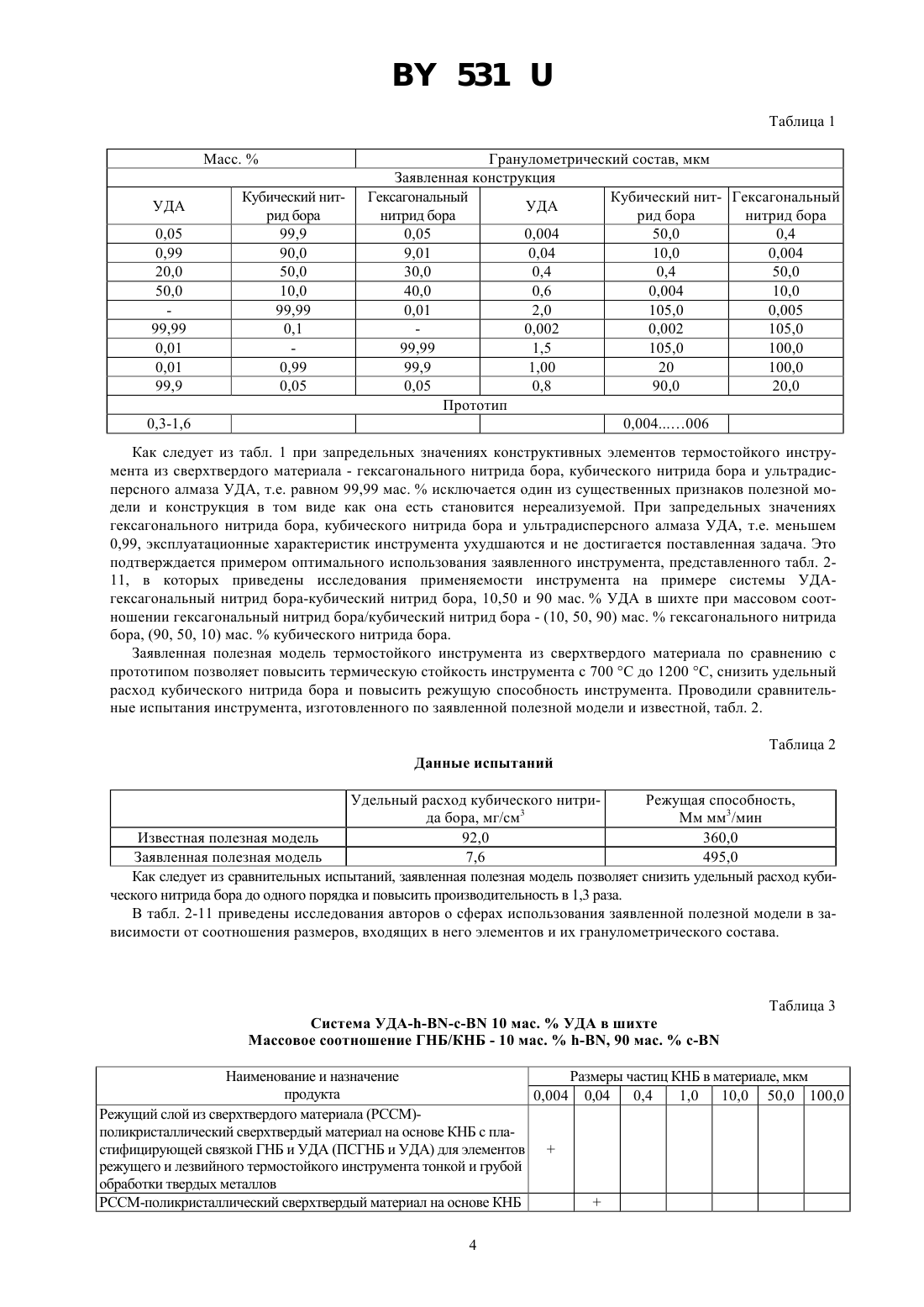

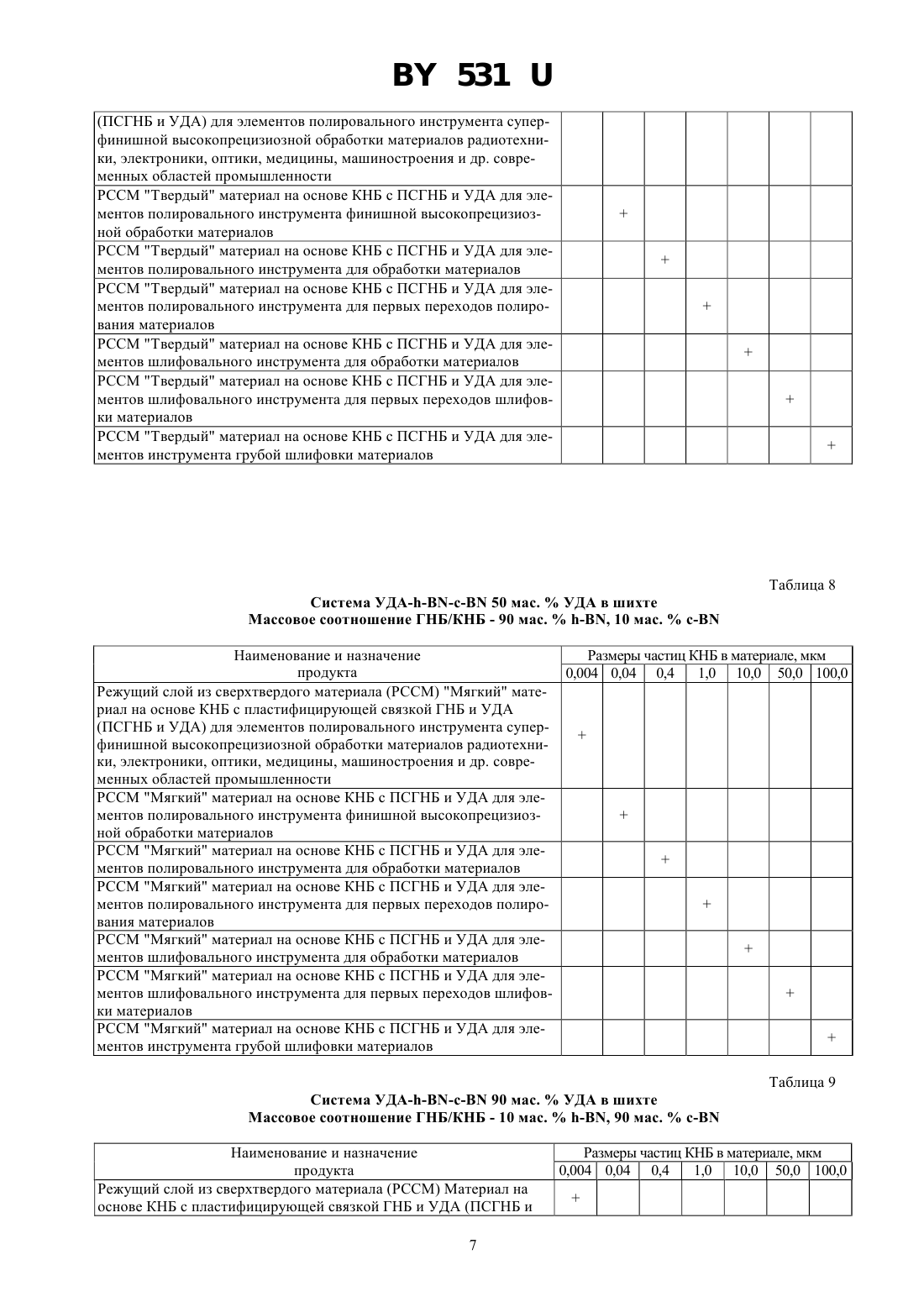

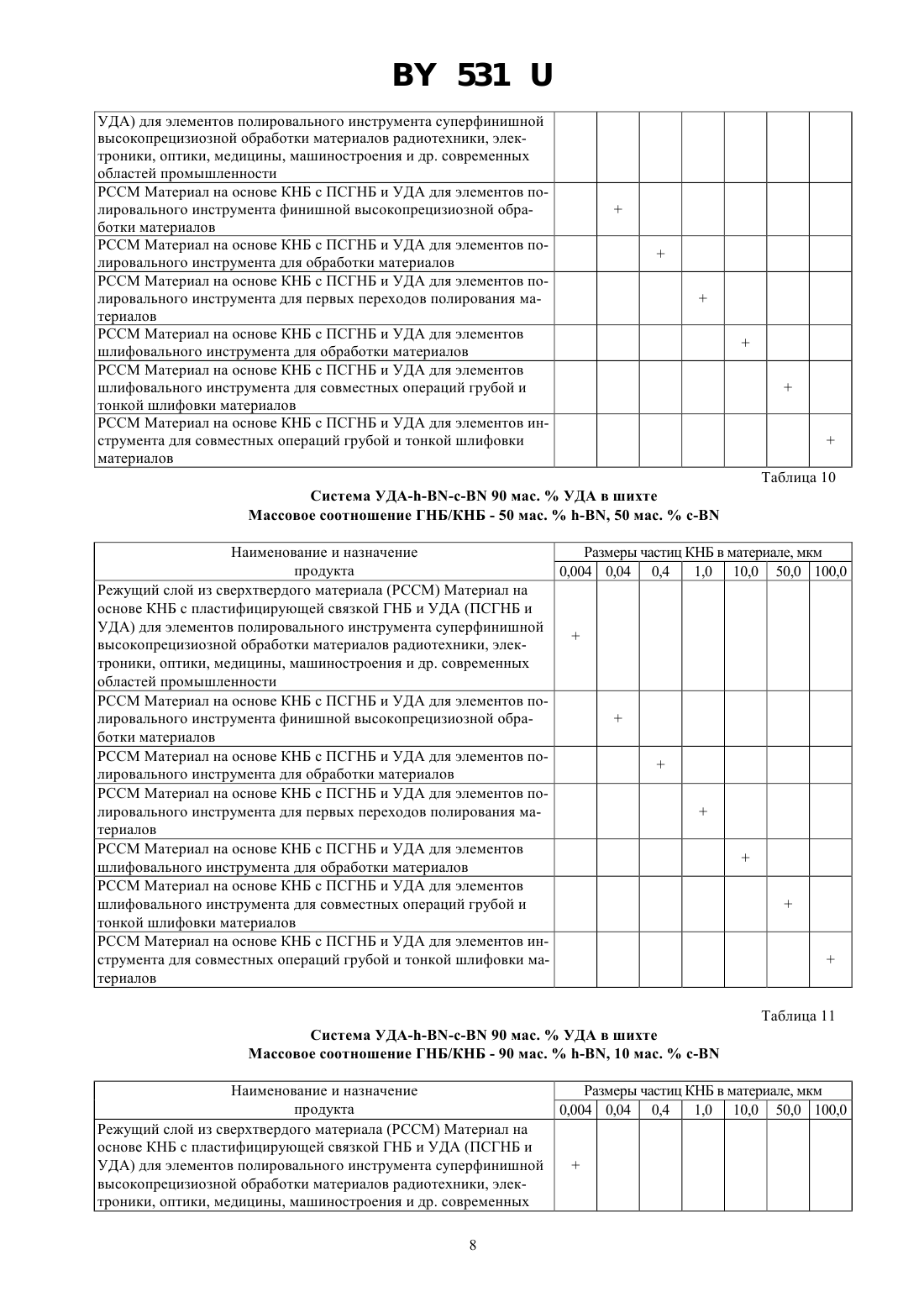

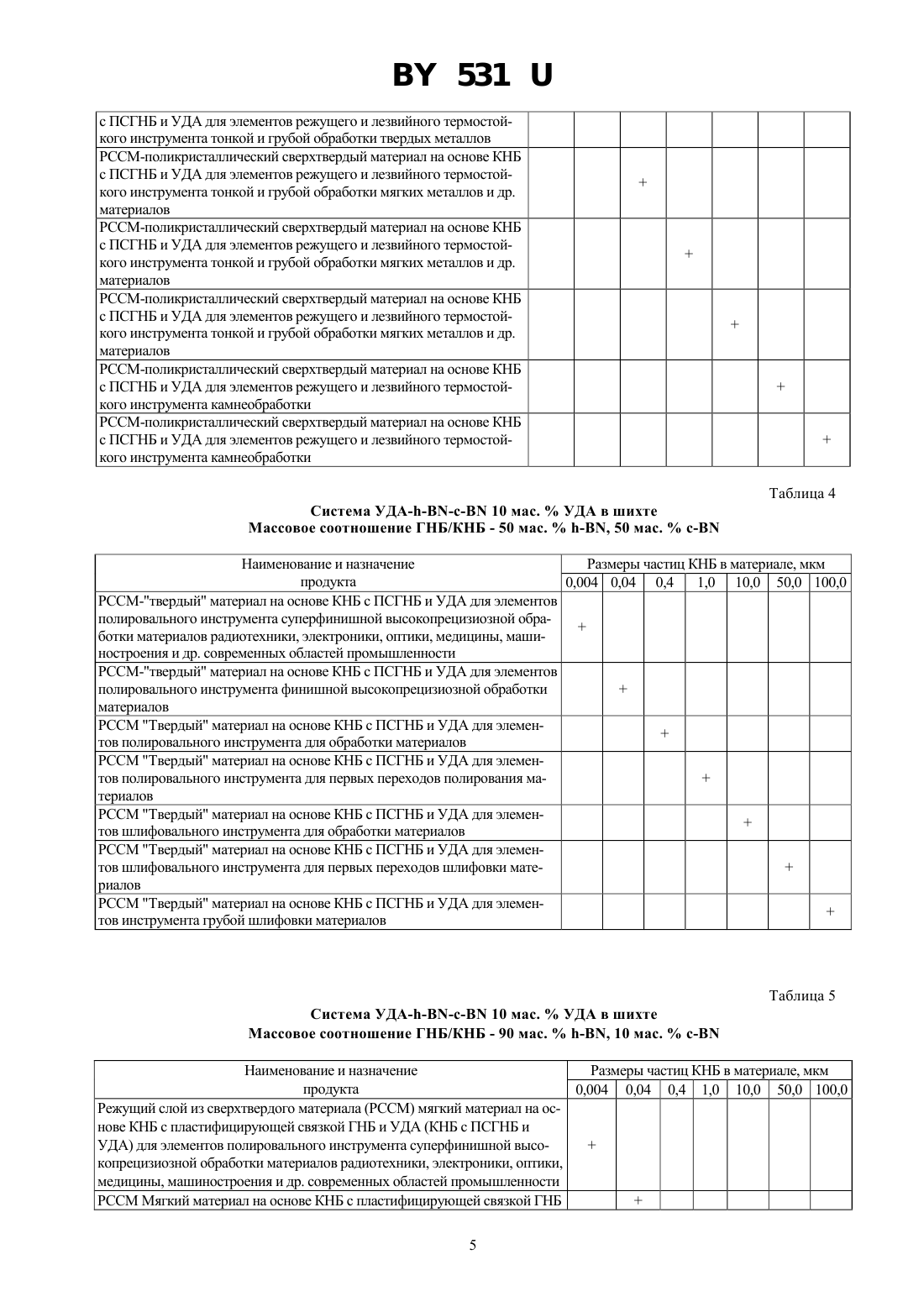

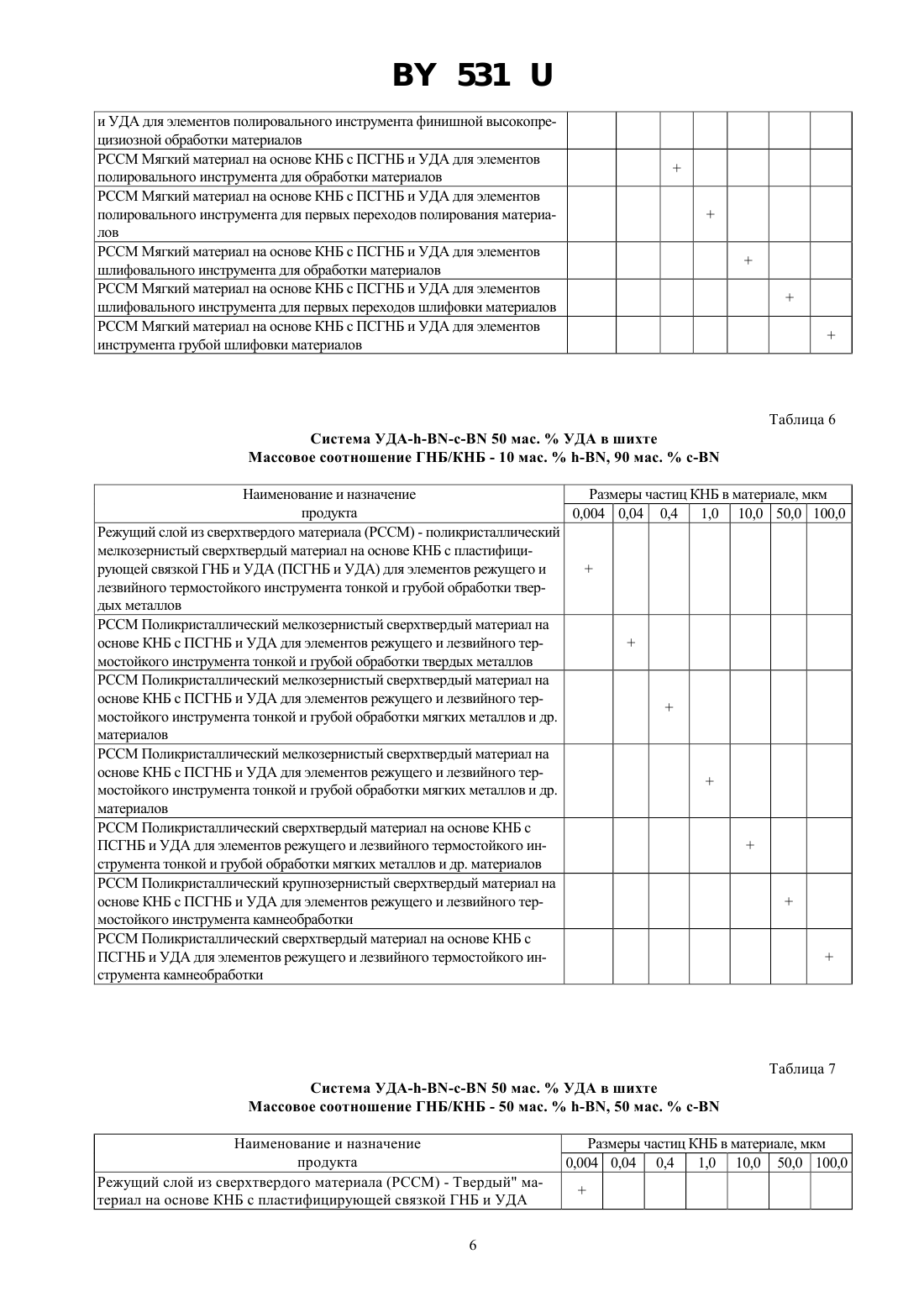

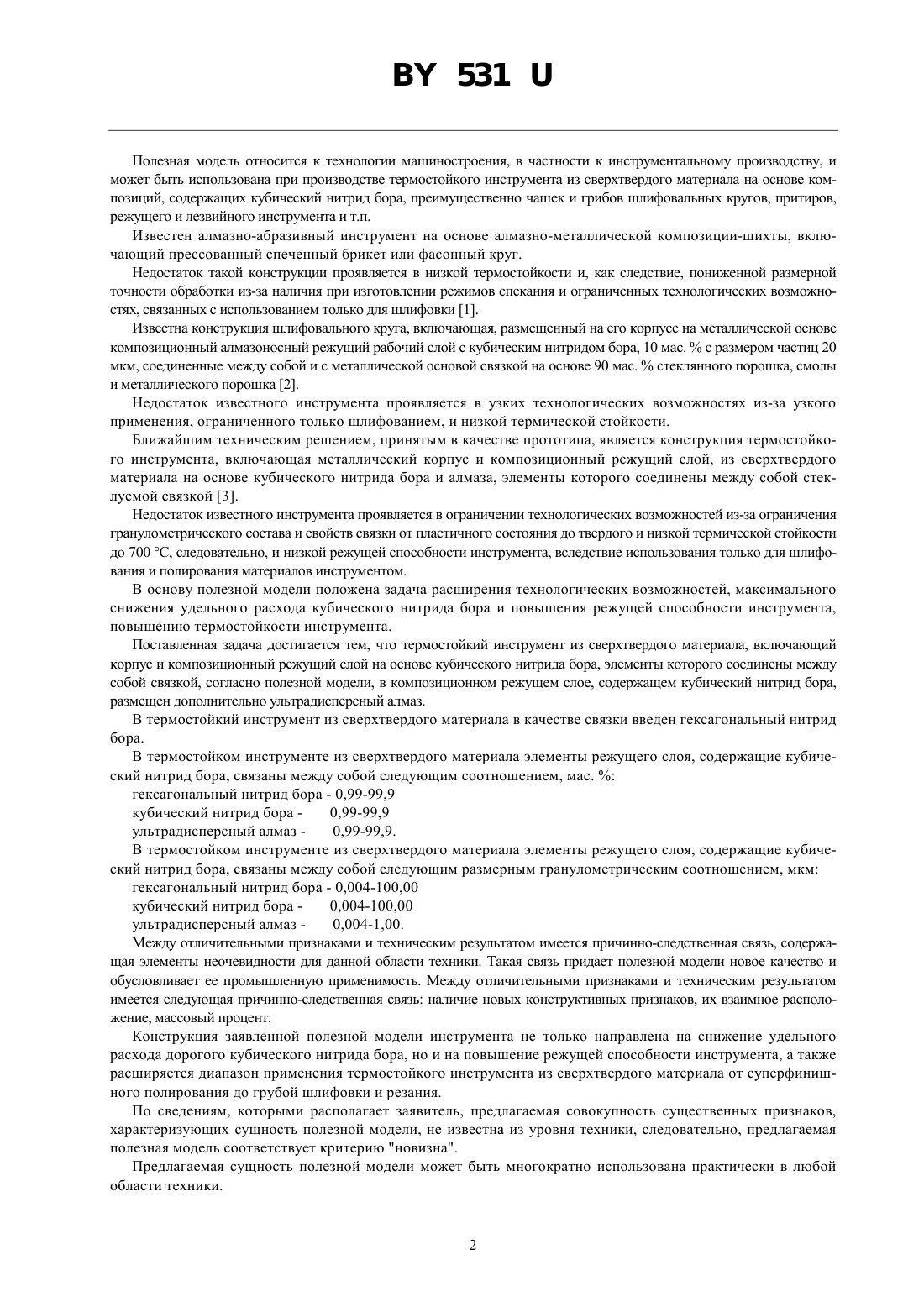

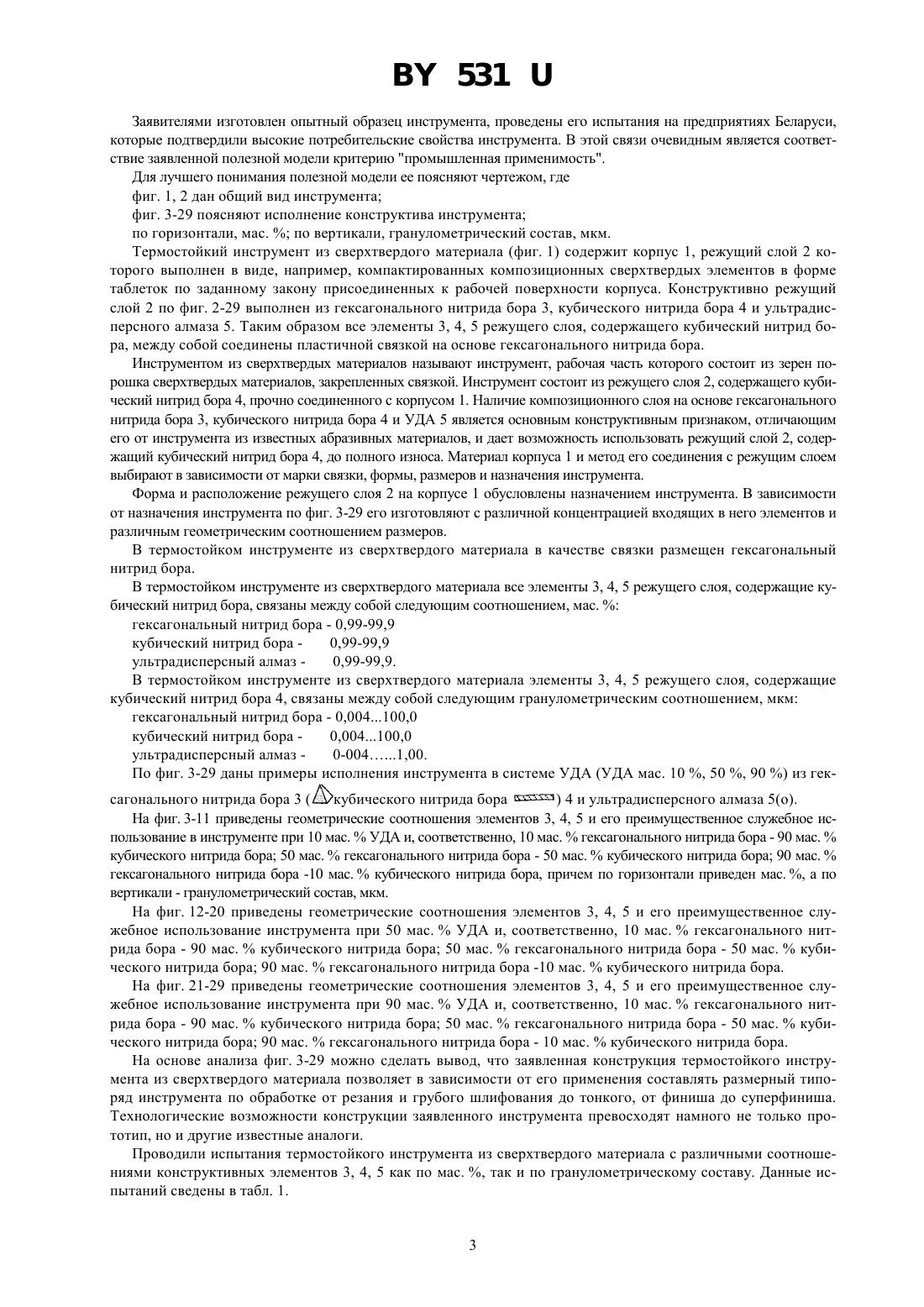

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ТЕРМОСТОЙКИЙ ИНСТРУМЕНТ ИЗ СВЕРХТВЕРДОГО МАТЕРИАЛА(73) Патентообладатели Старченко Игорь Михайлович, Хлебцевич Всеволод Алексеевич(57) 1. Термостойкий инструмент из сверхтвердого материала, включающий корпус, композиционный режущий слой, содержащий кубический нитрид бора, элементы которого соединены между собой связкой, отличающийся тем, что в композиционном режущем слое, содержащем кубический нитрид бора, размещен дополнительно ультрадисперсный алмаз. 2. Термостойкий инструмент из сверхтвердого материала по п. 1, отличающийся тем, что в качестве связки введен гексагональный нитрид бора. 3. Термостойкий инструмент из сверхтвердого материала по любому из пп. 1-2, отличающийся тем, что элементы композиционного режущего слоя, содержащего кубический нитрид бора, связаны между собой следующим соотношением, мас.гексагональный нитрид бора - 0,99-99,9 кубический нитрид бора 0,99-99,9 ультрадисперсный алмаз 0,99-99,9. 4. Термостойкий инструмент из сверхтвердого материала по любому из пп. 1-2, отличающийся тем, что элементы рабочего слоя связаны между собой следующим размерным гранулометрическим соотношением,мкм гексагональный нитрид бора - 0,004100,0 кубический нитрид бора 0,004100,0 ультрадисперсный алмаз 0,0041,00. 531 Полезная модель относится к технологии машиностроения, в частности к инструментальному производству, и может быть использована при производстве термостойкого инструмента из сверхтвердого материала на основе композиций, содержащих кубический нитрид бора, преимущественно чашек и грибов шлифовальных кругов, притиров,режущего и лезвийного инструмента и т.п. Известен алмазно-абразивный инструмент на основе алмазно-металлической композиции-шихты, включающий прессованный спеченный брикет или фасонный круг. Недостаток такой конструкции проявляется в низкой термостойкости и, как следствие, пониженной размерной точности обработки из-за наличия при изготовлении режимов спекания и ограниченных технологических возможностях, связанных с использованием только для шлифовки 1. Известна конструкция шлифовального круга, включающая, размещенный на его корпусе на металлической основе композиционный алмазоносный режущий рабочий слой с кубическим нитридом бора, 10 мас.с размером частиц 20 мкм, соединенные между собой и с металлической основой связкой на основе 90 мас.стеклянного порошка, смолы и металлического порошка 2. Недостаток известного инструмента проявляется в узких технологических возможностях из-за узкого применения, ограниченного только шлифованием, и низкой термической стойкости. Ближайшим техническим решением, принятым в качестве прототипа, является конструкция термостойкого инструмента, включающая металлический корпус и композиционный режущий слой, из сверхтвердого материала на основе кубического нитрида бора и алмаза, элементы которого соединены между собой стеклуемой связкой 3. Недостаток известного инструмента проявляется в ограничении технологических возможностей из-за ограничения гранулометрического состава и свойств связки от пластичного состояния до твердого и низкой термической стойкости до 700 С, следовательно, и низкой режущей способности инструмента, вследствие использования только для шлифования и полирования материалов инструментом. В основу полезной модели положена задача расширения технологических возможностей, максимального снижения удельного расхода кубического нитрида бора и повышения режущей способности инструмента,повышению термостойкости инструмента. Поставленная задача достигается тем, что термостойкий инструмент из сверхтвердого материала, включающий корпус и композиционный режущий слой на основе кубического нитрида бора, элементы которого соединены между собой связкой, согласно полезной модели, в композиционном режущем слое, содержащем кубический нитрид бора,размещен дополнительно ультрадисперсный алмаз. В термостойкий инструмент из сверхтвердого материала в качестве связки введен гексагональный нитрид бора. В термостойком инструменте из сверхтвердого материала элементы режущего слоя, содержащие кубический нитрид бора, связаны между собой следующим соотношением, мас.гексагональный нитрид бора - 0,99-99,9 кубический нитрид бора 0,99-99,9 ультрадисперсный алмаз 0,99-99,9. В термостойком инструменте из сверхтвердого материала элементы режущего слоя, содержащие кубический нитрид бора, связаны между собой следующим размерным гранулометрическим соотношением, мкм гексагональный нитрид бора - 0,004-100,00 кубический нитрид бора 0,004-100,00 ультрадисперсный алмаз 0,004-1,00. Между отличительными признаками и техническим результатом имеется причинно-следственная связь, содержащая элементы неочевидности для данной области техники. Такая связь придает полезной модели новое качество и обусловливает ее промышленную применимость. Между отличительными признаками и техническим результатом имеется следующая причинно-следственная связь наличие новых конструктивных признаков, их взаимное расположение, массовый процент. Конструкция заявленной полезной модели инструмента не только направлена на снижение удельного расхода дорогого кубического нитрида бора, но и на повышение режущей способности инструмента, а также расширяется диапазон применения термостойкого инструмента из сверхтвердого материала от суперфинишного полирования до грубой шлифовки и резания. По сведениям, которыми располагает заявитель, предлагаемая совокупность существенных признаков,характеризующих сущность полезной модели, не известна из уровня техники, следовательно, предлагаемая полезная модель соответствует критерию новизна. Предлагаемая сущность полезной модели может быть многократно использована практически в любой области техники. 531 Заявителями изготовлен опытный образец инструмента, проведены его испытания на предприятиях Беларуси,которые подтвердили высокие потребительские свойства инструмента. В этой связи очевидным является соответствие заявленной полезной модели критерию промышленная применимость. Для лучшего понимания полезной модели ее поясняют чертежом, где фиг. 1, 2 дан общий вид инструмента фиг. 3-29 поясняют исполнение конструктива инструмента по горизонтали, мас.по вертикали, гранулометрический состав, мкм. Термостойкий инструмент из сверхтвердого материала (фиг. 1) содержит корпус 1, режущий слой 2 которого выполнен в виде, например, компактированных композиционных сверхтвердых элементов в форме таблеток по заданному закону присоединенных к рабочей поверхности корпуса. Конструктивно режущий слой 2 по фиг. 2-29 выполнен из гексагонального нитрида бора 3, кубического нитрида бора 4 и ультрадисперсного алмаза 5. Таким образом все элементы 3, 4, 5 режущего слоя, содержащего кубический нитрид бора, между собой соединены пластичной связкой на основе гексагонального нитрида бора. Инструментом из сверхтвердых материалов называют инструмент, рабочая часть которого состоит из зерен порошка сверхтвердых материалов, закрепленных связкой. Инструмент состоит из режущего слоя 2, содержащего кубический нитрид бора 4, прочно соединенного с корпусом 1. Наличие композиционного слоя на основе гексагонального нитрида бора 3, кубического нитрида бора 4 и УДА 5 является основным конструктивным признаком, отличающим его от инструмента из известных абразивных материалов, и дает возможность использовать режущий слой 2, содержащий кубический нитрид бора 4, до полного износа. Материал корпуса 1 и метод его соединения с режущим слоем выбирают в зависимости от марки связки, формы, размеров и назначения инструмента. Форма и расположение режущего слоя 2 на корпусе 1 обусловлены назначением инструмента. В зависимости от назначения инструмента по фиг. 3-29 его изготовляют с различной концентрацией входящих в него элементов и различным геометрическим соотношением размеров. В термостойком инструменте из сверхтвердого материала в качестве связки размещен гексагональный нитрид бора. В термостойком инструменте из сверхтвердого материала все элементы 3, 4, 5 режущего слоя, содержащие кубический нитрид бора, связаны между собой следующим соотношением, мас.гексагональный нитрид бора - 0,99-99,9 кубический нитрид бора 0,99-99,9 ультрадисперсный алмаз 0,99-99,9. В термостойком инструменте из сверхтвердого материала элементы 3, 4, 5 режущего слоя, содержащие кубический нитрид бора 4, связаны между собой следующим гранулометрическим соотношением, мкм гексагональный нитрид бора - 0,004100,0 кубический нитрид бора 0,004100,0 ультрадисперсный алмаз 0-0041,00. По фиг. 3-29 даны примеры исполнения инструмента в системе УДА (УДА мас. 10 , 50 , 90 ) из гексагонального нитрида бора 3 ( кубического нитрида бора) 4 и ультрадисперсного алмаза 5(о). На фиг. 3-11 приведены геометрические соотношения элементов 3, 4, 5 и его преимущественное служебное использование в инструменте при 10 мас.УДА и, соответственно, 10 мас.гексагонального нитрида бора - 90 мас.кубического нитрида бора 50 мас.гексагонального нитрида бора - 50 мас.кубического нитрида бора 90 мас.гексагонального нитрида бора -10 мас.кубического нитрида бора, причем по горизонтали приведен мас. , а по вертикали - гранулометрический состав, мкм. На фиг. 12-20 приведены геометрические соотношения элементов 3, 4, 5 и его преимущественное служебное использование инструмента при 50 мас.УДА и, соответственно, 10 мас.гексагонального нитрида бора - 90 мас.кубического нитрида бора 50 мас.гексагонального нитрида бора - 50 мас.кубического нитрида бора 90 мас.гексагонального нитрида бора -10 мас.кубического нитрида бора. На фиг. 21-29 приведены геометрические соотношения элементов 3, 4, 5 и его преимущественное служебное использование инструмента при 90 мас.УДА и, соответственно, 10 мас.гексагонального нитрида бора - 90 мас.кубического нитрида бора 50 мас.гексагонального нитрида бора - 50 мас.кубического нитрида бора 90 мас.гексагонального нитрида бора - 10 мас.кубического нитрида бора. На основе анализа фиг. 3-29 можно сделать вывод, что заявленная конструкция термостойкого инструмента из сверхтвердого материала позволяет в зависимости от его применения составлять размерный типоряд инструмента по обработке от резания и грубого шлифования до тонкого, от финиша до суперфиниша. Технологические возможности конструкции заявленного инструмента превосходят намного не только прототип, но и другие известные аналоги. Проводили испытания термостойкого инструмента из сверхтвердого материала с различными соотношениями конструктивных элементов 3, 4, 5 как по мас. , так и по гранулометрическому составу. Данные испытаний сведены в табл. 1. 3 Кубический нитрид бора 99,9 90,0 50,0 10,0 99,99 0,1 0,99 0,05 Гранулометрический состав, мкм Заявленная конструкция Кубический нит- Гексагональный Гексагональный УДА рид бора нитрид бора нитрид бора 0,05 0,004 50,0 0,4 9,01 0,04 10,0 0,004 30,0 0,4 0,4 50,0 40,0 0,6 0,004 10,0 0,01 2,0 105,0 0,005 0,002 0,002 105,0 99,99 1,5 105,0 100,0 99,9 1,00 20 100,0 0,05 0,8 90,0 20,0 Прототип 0,004006 Как следует из табл. 1 при запредельных значениях конструктивных элементов термостойкого инструмента из сверхтвердого материала - гексагонального нитрида бора, кубического нитрида бора и ультрадисперсного алмаза УДА, т.е. равном 99,99 мас.исключается один из существенных признаков полезной модели и конструкция в том виде как она есть становится нереализуемой. При запредельных значениях гексагонального нитрида бора, кубического нитрида бора и ультрадисперсного алмаза УДА, т.е. меньшем 0,99, эксплуатационные характеристик инструмента ухудшаются и не достигается поставленная задача. Это подтверждается примером оптимального использования заявленного инструмента, представленного табл. 211, в которых приведены исследования применяемости инструмента на примере системы УДАгексагональный нитрид бора-кубический нитрид бора, 10,50 и 90 мас.УДА в шихте при массовом соотношении гексагональный нитрид бора/кубический нитрид бора - (10, 50, 90) мас.гексагонального нитрида бора, (90, 50, 10) мас.кубического нитрида бора. Заявленная полезная модель термостойкого инструмента из сверхтвердого материала по сравнению с прототипом позволяет повысить термическую стойкость инструмента с 700 С до 1200 С, снизить удельный расход кубического нитрида бора и повысить режущую способность инструмента. Проводили сравнительные испытания инструмента, изготовленного по заявленной полезной модели и известной, табл. 2. Таблица 2 Данные испытаний Удельный расход кубического нитриРежущая способность,да бора, мг/см 3 Мм мм 3/мин Известная полезная модель 92,0 360,0 Заявленная полезная модель 7,6 495,0 Как следует из сравнительных испытаний, заявленная полезная модель позволяет снизить удельный расход кубического нитрида бора до одного порядка и повысить производительность в 1,3 раза. В табл. 2-11 приведены исследования авторов о сферах использования заявленной полезной модели в зависимости от соотношения размеров, входящих в него элементов и их гранулометрического состава. Таблица 3 Система УДА 10 мас.УДА в шихте Массовое соотношение ГНБ/КНБ - 10 мас.-, 90 мас.Размеры частиц КНБ в материале, мкм Наименование и назначение продукта 0,004 0,04 0,4 1,0 10,0 50,0 100,0 Режущий слой из сверхтвердого материала (РССМ)поликристаллический сверхтвердый материал на основе КНБ с пластифицирующей связкой ГНБ и УДА (ПСГНБ и УДА) для элементоврежущего и лезвийного термостойкого инструмента тонкой и грубой обработки твердых металлов РССМ-поликристаллический сверхтвердый материал на основе КНБ 531 с ПСГНБ и УДА для элементов режущего и лезвийного термостойкого инструмента тонкой и грубой обработки твердых металлов РССМ-поликристаллический сверхтвердый материал на основе КНБ с ПСГНБ и УДА для элементов режущего и лезвийного термостойкого инструмента тонкой и грубой обработки мягких металлов и др. материалов РССМ-поликристаллический сверхтвердый материал на основе КНБ с ПСГНБ и УДА для элементов режущего и лезвийного термостойкого инструмента тонкой и грубой обработки мягких металлов и др. материалов РССМ-поликристаллический сверхтвердый материал на основе КНБ с ПСГНБ и УДА для элементов режущего и лезвийного термостойкого инструмента тонкой и грубой обработки мягких металлов и др. материалов РССМ-поликристаллический сверхтвердый материал на основе КНБ с ПСГНБ и УДА для элементов режущего и лезвийного термостойкого инструмента камнеобработки РССМ-поликристаллический сверхтвердый материал на основе КНБ с ПСГНБ и УДА для элементов режущего и лезвийного термостойкого инструмента камнеобработки Система УДА 10 мас.УДА в шихте Массовое соотношение ГНБ/КНБ - 50 мас.-, 50 мас.Наименование и назначение Размеры частиц КНБ в материале, мкм продукта 0,004 0,04 0,4 1,0 10,0 50,0 100,0 РССМ-твердый материал на основе КНБ с ПСГНБ и УДА для элементов полировального инструмента суперфинишной высокопрецизиозной обра ботки материалов радиотехники, электроники, оптики, медицины, машиностроения и др. современных областей промышленности РССМ-твердый материал на основе КНБ с ПСГНБ и УДА для элементов полировального инструмента финишной высокопрецизиозной обработки материалов РССМ Твердый материал на основе КНБ с ПСГНБ и УДА для элемен тов полировального инструмента для обработки материалов РССМ Твердый материал на основе КНБ с ПСГНБ и УДА для элементов полировального инструмента для первых переходов полирования ма териалов РССМ Твердый материал на основе КНБ с ПСГНБ и УДА для элемен тов шлифовального инструмента для обработки материалов РССМ Твердый материал на основе КНБ с ПСГНБ и УДА для элементов шлифовального инструмента для первых переходов шлифовки мате риалов РССМ Твердый материал на основе КНБ с ПСГНБ и УДА для элемен тов инструмента грубой шлифовки материалов Таблица 5 Система УДА 10 мас.УДА в шихте Массовое соотношение ГНБ/КНБ - 90 мас.-, 10 мас.Размеры частиц КНБ в материале, мкм Наименование и назначение продукта 0,004 0,04 0,4 1,0 10,0 50,0 100,0 Режущий слой из сверхтвердого материала (РССМ) мягкий материал на основе КНБ с пластифицирующей связкой ГНБ и УДА (КНБ с ПСГНБ и УДА) для элементов полировального инструмента суперфинишной высо копрецизиозной обработки материалов радиотехники, электроники, оптики,медицины, машиностроения и др. современных областей промышленности РССМ Мягкий материал на основе КНБ с пластифицирующей связкой ГНБ 531 и УДА для элементов полировального инструмента финишной высокопрецизиозной обработки материалов РССМ Мягкий материал на основе КНБ с ПСГНБ и УДА для элементов полировального инструмента для обработки материалов РССМ Мягкий материал на основе КНБ с ПСГНБ и УДА для элементов полировального инструмента для первых переходов полирования материалов РССМ Мягкий материал на основе КНБ с ПСГНБ и УДА для элементов шлифовального инструмента для обработки материалов РССМ Мягкий материал на основе КНБ с ПСГНБ и УДА для элементов шлифовального инструмента для первых переходов шлифовки материалов РССМ Мягкий материал на основе КНБ с ПСГНБ и УДА для элементов инструмента грубой шлифовки материалов Таблица 6 Система УДА 50 мас.УДА в шихте Массовое соотношение ГНБ/КНБ - 10 мас.-, 90 мас.Размеры частиц КНБ в материале, мкм Наименование и назначение продукта 0,004 0,04 0,4 1,0 10,0 50,0 100,0 Режущий слой из сверхтвердого материала (РССМ) - поликристаллический мелкозернистый сверхтвердый материал на основе КНБ с пластифицирующей связкой ГНБ и УДА (ПСГНБ и УДА) для элементов режущего и лезвийного термостойкого инструмента тонкой и грубой обработки твердых металлов РССМ Поликристаллический мелкозернистый сверхтвердый материал на основе КНБ с ПСГНБ и УДА для элементов режущего и лезвийного тер мостойкого инструмента тонкой и грубой обработки твердых металлов РССМ Поликристаллический мелкозернистый сверхтвердый материал на основе КНБ с ПСГНБ и УДА для элементов режущего и лезвийного тер мостойкого инструмента тонкой и грубой обработки мягких металлов и др. материалов РССМПоликристаллический мелкозернистый сверхтвердый материал на основе КНБ с ПСГНБ и УДА для элементов режущего и лезвийного тер мостойкого инструмента тонкой и грубой обработки мягких металлов и др. материалов РССМ Поликристаллический сверхтвердый материал на основе КНБ с ПСГНБ и УДА для элементов режущего и лезвийного термостойкого ин струмента тонкой и грубой обработки мягких металлов и др. материалов РССМ Поликристаллический крупнозернистый сверхтвердый материал на основе КНБ с ПСГНБ и УДА для элементов режущего и лезвийного тер мостойкого инструмента камнеобработки РССМ Поликристаллический сверхтвердый материал на основе КНБ с ПСГНБ и УДА для элементов режущего и лезвийного термостойкого ин струмента камнеобработки Таблица 7 Система УДА 50 мас.УДА в шихте Массовое соотношение ГНБ/КНБ - 50 мас.-, 50 мас.Наименование и назначение продукта Режущий слой из сверхтвердого материала (РССМ) - Твердый материал на основе КНБ с пластифицирующей связкой ГНБ и УДА 6 Размеры частиц КНБ в материале, мкм 0,004 0,04 0,4 1,0 10,0 50,0 100,0(ПСГНБ и УДА) для элементов полировального инструмента суперфинишной высокопрецизиозной обработки материалов радиотехники, электроники, оптики, медицины, машиностроения и др. современных областей промышленности РССМ Твердый материал на основе КНБ с ПСГНБ и УДА для элементов полировального инструмента финишной высокопрецизиозной обработки материалов РССМ Твердый материал на основе КНБ с ПСГНБ и УДА для элементов полировального инструмента для обработки материалов РССМ Твердый материал на основе КНБ с ПСГНБ и УДА для элементов полировального инструмента для первых переходов полирования материалов РССМ Твердый материал на основе КНБ с ПСГНБ и УДА для элементов шлифовального инструмента для обработки материалов РССМ Твердый материал на основе КНБ с ПСГНБ и УДА для элементов шлифовального инструмента для первых переходов шлифовки материалов РССМ Твердый материал на основе КНБ с ПСГНБ и УДА для элементов инструмента грубой шлифовки материалов Таблица 8 Система УДА 50 мас.УДА в шихте Массовое соотношение ГНБ/КНБ - 90 мас.-, 10 мас.Размеры частиц КНБ в материале, мкм Наименование и назначение продукта 0,004 0,04 0,4 1,0 10,0 50,0 100,0 Режущий слой из сверхтвердого материала (РССМ) Мягкий материал на основе КНБ с пластифицирующей связкой ГНБ и УДА(ПСГНБ и УДА) для элементов полировального инструмента супер финишной высокопрецизиозной обработки материалов радиотехники, электроники, оптики, медицины, машиностроения и др. современных областей промышленности РССМ Мягкий материал на основе КНБ с ПСГНБ и УДА для элементов полировального инструмента финишной высокопрецизиоз ной обработки материалов РССМ Мягкий материал на основе КНБ с ПСГНБ и УДА для эле ментов полировального инструмента для обработки материалов РССМ Мягкий материал на основе КНБ с ПСГНБ и УДА для элементов полировального инструмента для первых переходов полиро вания материалов РССМ Мягкий материал на основе КНБ с ПСГНБ и УДА для эле ментов шлифовального инструмента для обработки материалов РССМ Мягкий материал на основе КНБ с ПСГНБ и УДА для элементов шлифовального инструмента для первых переходов шлифов ки материалов РССМ Мягкий материал на основе КНБ с ПСГНБ и УДА для эле ментов инструмента грубой шлифовки материалов Таблица 9 Система УДА 90 мас.УДА в шихте Массовое соотношение ГНБ/КНБ - 10 мас.-, 90 мас.Наименование и назначение продукта Режущий слой из сверхтвердого материала (РССМ) Материал на основе КНБ с пластифицирующей связкой ГНБ и УДА (ПСГНБ и 7 Размеры частиц КНБ в материале, мкм 0,004 0,04 0,4 1,0 10,0 50,0 100,0 531 УДА) для элементов полировального инструмента суперфинишной высокопрецизиозной обработки материалов радиотехники, электроники, оптики, медицины, машиностроения и др. современных областей промышленности РССМ Материал на основе КНБ с ПСГНБ и УДА для элементов полировального инструмента финишной высокопрецизиозной обработки материалов РССМ Материал на основе КНБ с ПСГНБ и УДА для элементов полировального инструмента для обработки материалов РССМ Материал на основе КНБ с ПСГНБ и УДА для элементов полировального инструмента для первых переходов полирования материалов РССМ Материал на основе КНБ с ПСГНБ и УДА для элементов шлифовального инструмента для обработки материалов РССМ Материал на основе КНБ с ПСГНБ и УДА для элементов шлифовального инструмента для совместных операций грубой и тонкой шлифовки материалов РССМ Материал на основе КНБ с ПСГНБ и УДА для элементов инструмента для совместных операций грубой и тонкой шлифовки материалов Система УДА 90 мас.УДА в шихте Массовое соотношение ГНБ/КНБ - 50 мас.-, 50 мас.Размеры частиц КНБ в материале, мкм Наименование и назначение продукта 0,004 0,04 0,4 1,0 10,0 50,0 100,0 Режущий слой из сверхтвердого материала (РССМ) Материал на основе КНБ с пластифицирующей связкой ГНБ и УДА (ПСГНБ и УДА) для элементов полировального инструмента суперфинишной высокопрецизиозной обработки материалов радиотехники, электроники, оптики, медицины, машиностроения и др. современных областей промышленности РССМ Материал на основе КНБ с ПСГНБ и УДА для элементов полировального инструмента финишной высокопрецизиозной обра ботки материалов РССМ Материал на основе КНБ с ПСГНБ и УДА для элементов по лировального инструмента для обработки материалов РССМ Материал на основе КНБ с ПСГНБ и УДА для элементов полировального инструмента для первых переходов полирования ма териалов РССМ Материал на основе КНБ с ПСГНБ и УДА для элементов шлифовального инструмента для обработки материалов РССМ Материал на основе КНБ с ПСГНБ и УДА для элементов шлифовального инструмента для совместных операций грубой и тонкой шлифовки материалов РССМ Материал на основе КНБ с ПСГНБ и УДА для элементов инструмента для совместных операций грубой и тонкой шлифовки ма териалов Таблица 11 Система УДА 90 мас.УДА в шихте Массовое соотношение ГНБ/КНБ - 90 мас.-, 10 мас.Наименование и назначение продукта Режущий слой из сверхтвердого материала (РССМ) Материал на основе КНБ с пластифицирующей связкой ГНБ и УДА (ПСГНБ и УДА) для элементов полировального инструмента суперфинишной высокопрецизиозной обработки материалов радиотехники, электроники, оптики, медицины, машиностроения и др. современных 8 Размеры частиц КНБ в материале, мкм 0,004 0,04 0,4 1,0 10,0 50,0 100,0 531 Наименование и назначение Размеры частиц КНБ в материале, мкм продукта 0,004 0,04 0,4 1,0 10,0 50,0 100,0 областей промышленности РССМ Материал на основе КНБ с ПСГНБ и УДА для элементов полировального инструмента финишной высокопрецизиозной обра ботки материалов РССМ Материал на основе КНБ с ПСГНБ и УДА для элементов по лировального инструмента для обработки материалов РССМ Материал на основе КНБ с ПСГНБ и УДА для элементов полировального инструмента для первых переходов полирования ма териалов РССМ Материал на основе КНБ с ПСГНБ и УДА для элементовшлифовального инструмента для обработки материалов РССМ Материал на основе КНБ с ПСГНБ и УДА для элементов шлифовального инструмента для совместных операций грубой и тонкой шлифовки материалов РССМ Материал на основе КНБ с ПСГНБ и УДА для элементов инструмента для совместных операций грубой и тонкой шлифовки ма териалов Как следует из табл. 2-11, сфера использования заявленной полезной модели по сравнению с прототипом,т.е. ее технологические возможности расширились практически от резания и чернового шлифования до суперфинишного полирования. Промышленное освоение полезной модели готовится на территории СНГ. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
