Устройство для подготовки семенного ложа (варианты)

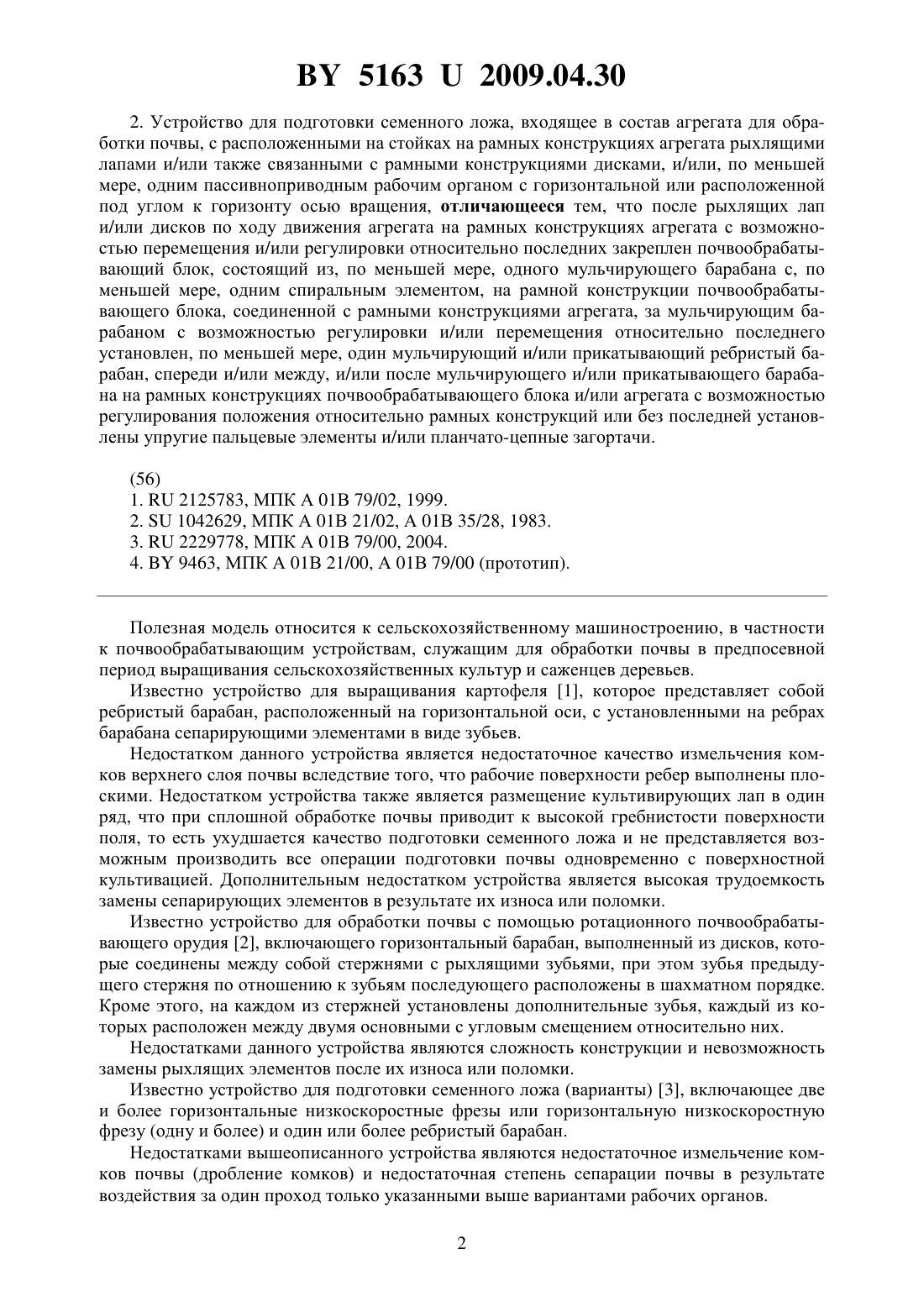

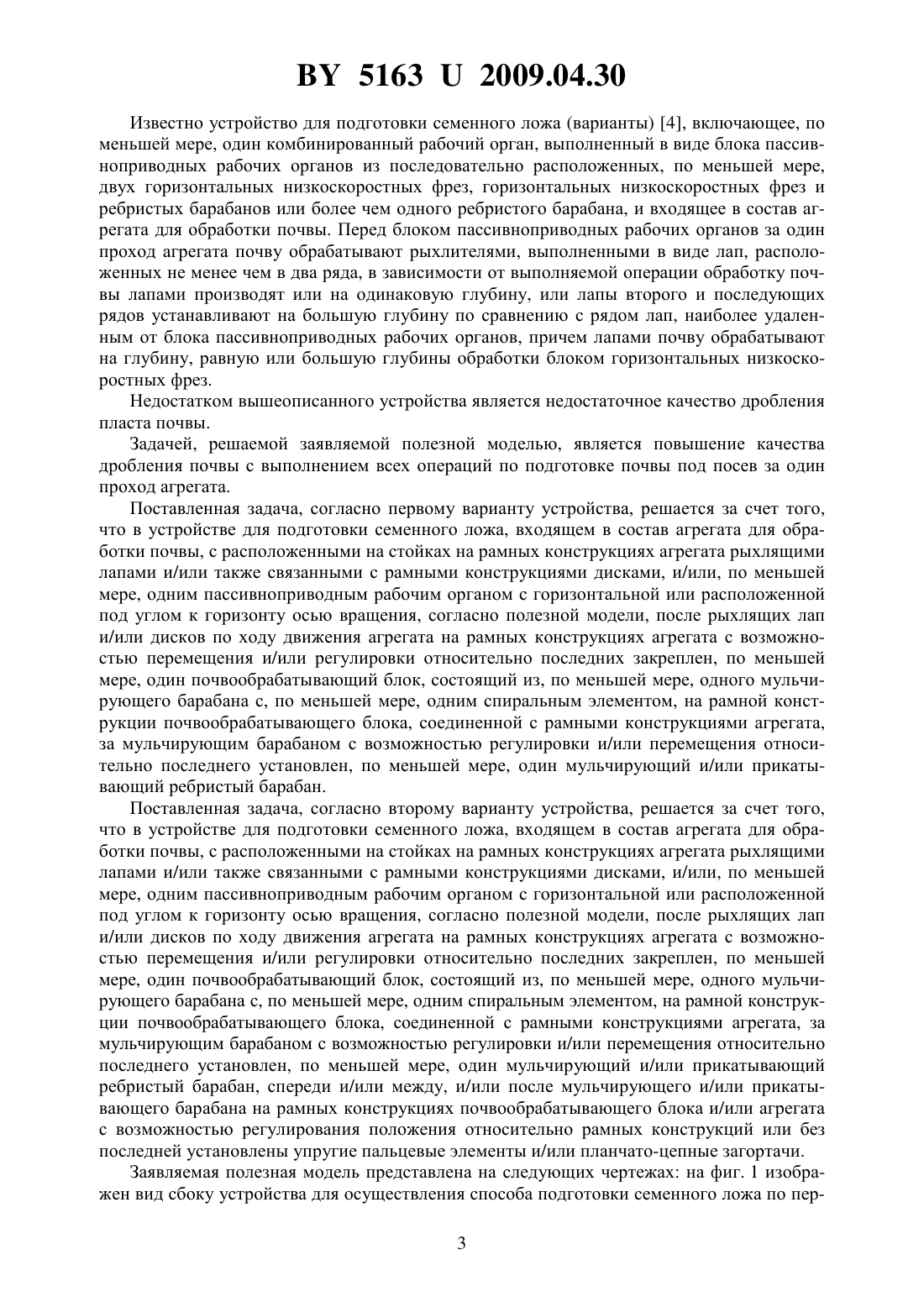

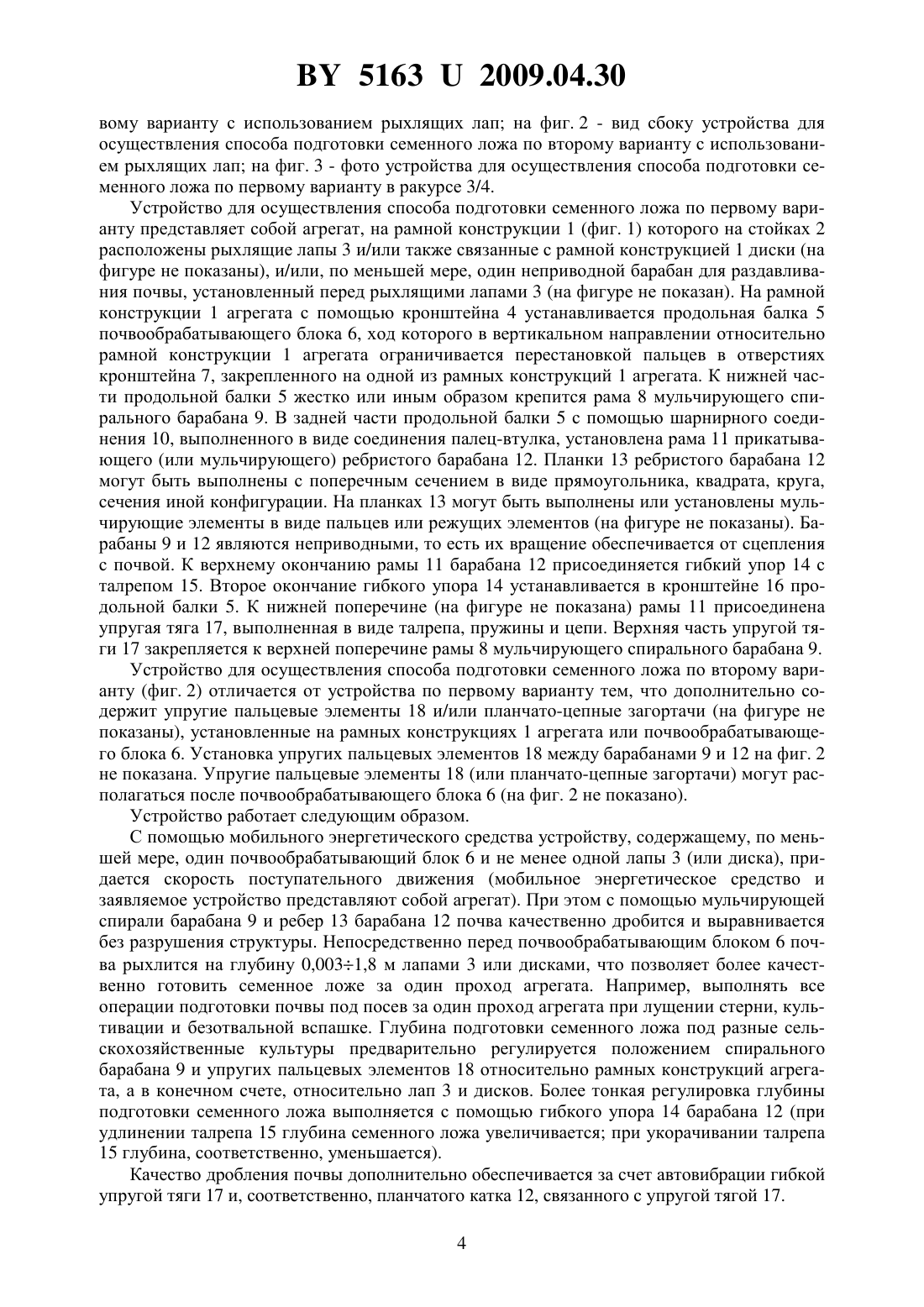

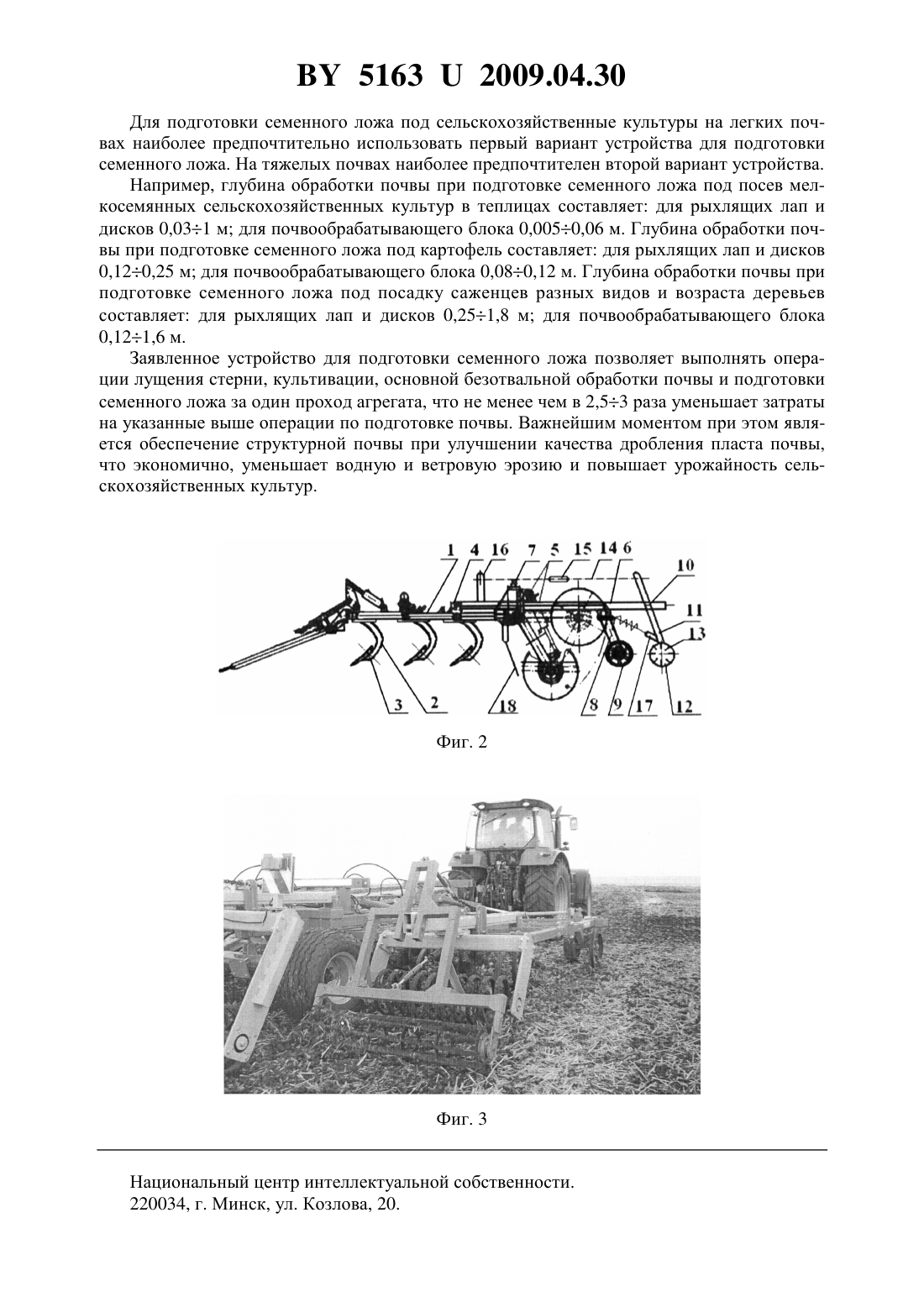

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПОДГОТОВКИ СЕМЕННОГО ЛОЖА(71) Заявитель Клименко Владимир Иванович(72) Авторы Клименко Владимир Иванович Клименко Виктория Владимировна Клименко Михаил Владимирович Клименко Юрий Владимирович Клименко Татьяна Николаевна Клименко Александр Иванович Езепова Антонина Ивановна(73) Патентообладатель Клименко Владимир Иванович(57) 1. Устройство для подготовки семенного ложа, входящее в состав агрегата для обработки почвы, с расположенными на стойках на рамных конструкциях агрегата рыхлящими лапами и/или также связанными с рамными конструкциями дисками, и/или, по меньшей мере, одним пассивноприводным рабочим органом с горизонтальной или расположенной под углом к горизонту осью вращения, отличающееся тем, что после рыхлящих лап и/или дисков по ходу движения агрегата на рамных конструкциях агрегата с возможностью перемещения и/или регулировки относительно последних закреплен почвообрабатывающий блок, состоящий из, по меньшей мере, одного мульчирующего барабана с, по меньшей мере, одним спиральным элементом, на рамной конструкции почвообрабатывающего блока, соединенной с рамными конструкциями агрегата, за мульчирующим барабаном с возможностью регулировки и/или перемещения относительно последнего установлен, по меньшей мере, один мульчирующий и/или прикатывающий ребристый барабан. 51632009.04.30 2. Устройство для подготовки семенного ложа, входящее в состав агрегата для обработки почвы, с расположенными на стойках на рамных конструкциях агрегата рыхлящими лапами и/или также связанными с рамными конструкциями дисками, и/или, по меньшей мере, одним пассивноприводным рабочим органом с горизонтальной или расположенной под углом к горизонту осью вращения, отличающееся тем, что после рыхлящих лап и/или дисков по ходу движения агрегата на рамных конструкциях агрегата с возможностью перемещения и/или регулировки относительно последних закреплен почвообрабатывающий блок, состоящий из, по меньшей мере, одного мульчирующего барабана с, по меньшей мере, одним спиральным элементом, на рамной конструкции почвообрабатывающего блока, соединенной с рамными конструкциями агрегата, за мульчирующим барабаном с возможностью регулировки и/или перемещения относительно последнего установлен, по меньшей мере, один мульчирующий и/или прикатывающий ребристый барабан, спереди и/или между, и/или после мульчирующего и/или прикатывающего барабана на рамных конструкциях почвообрабатывающего блока и/или агрегата с возможностью регулирования положения относительно рамных конструкций или без последней установлены упругие пальцевые элементы и/или планчато-цепные загортачи.(56) 1.2125783, МПК А 01 В 79/02, 1999. 2.1042629, МПК А 01 В 21/02, А 01 В 35/28, 1983. 3.2229778, МПК А 01 В 79/00, 2004. 4.9463, МПК А 01 В 21/00, А 01 В 79/00 (прототип). Полезная модель относится к сельскохозяйственному машиностроению, в частности к почвообрабатывающим устройствам, служащим для обработки почвы в предпосевной период выращивания сельскохозяйственных культур и саженцев деревьев. Известно устройство для выращивания картофеля 1, которое представляет собой ребристый барабан, расположенный на горизонтальной оси, с установленными на ребрах барабана сепарирующими элементами в виде зубьев. Недостатком данного устройства является недостаточное качество измельчения комков верхнего слоя почвы вследствие того, что рабочие поверхности ребер выполнены плоскими. Недостатком устройства также является размещение культивирующих лап в один ряд, что при сплошной обработке почвы приводит к высокой гребнистости поверхности поля, то есть ухудшается качество подготовки семенного ложа и не представляется возможным производить все операции подготовки почвы одновременно с поверхностной культивацией. Дополнительным недостатком устройства является высокая трудоемкость замены сепарирующих элементов в результате их износа или поломки. Известно устройство для обработки почвы с помощью ротационного почвообрабатывающего орудия 2, включающего горизонтальный барабан, выполненный из дисков, которые соединены между собой стержнями с рыхлящими зубьями, при этом зубья предыдущего стержня по отношению к зубьям последующего расположены в шахматном порядке. Кроме этого, на каждом из стержней установлены дополнительные зубья, каждый из которых расположен между двумя основными с угловым смещением относительно них. Недостатками данного устройства являются сложность конструкции и невозможность замены рыхлящих элементов после их износа или поломки. Известно устройство для подготовки семенного ложа (варианты) 3, включающее две и более горизонтальные низкоскоростные фрезы или горизонтальную низкоскоростную фрезу (одну и более) и один или более ребристый барабан. Недостатками вышеописанного устройства являются недостаточное измельчение комков почвы (дробление комков) и недостаточная степень сепарации почвы в результате воздействия за один проход только указанными выше вариантами рабочих органов. 2 51632009.04.30 Известно устройство для подготовки семенного ложа (варианты) 4, включающее, по меньшей мере, один комбинированный рабочий орган, выполненный в виде блока пассивноприводных рабочих органов из последовательно расположенных, по меньшей мере,двух горизонтальных низкоскоростных фрез, горизонтальных низкоскоростных фрез и ребристых барабанов или более чем одного ребристого барабана, и входящее в состав агрегата для обработки почвы. Перед блоком пассивноприводных рабочих органов за один проход агрегата почву обрабатывают рыхлителями, выполненными в виде лап, расположенных не менее чем в два ряда, в зависимости от выполняемой операции обработку почвы лапами производят или на одинаковую глубину, или лапы второго и последующих рядов устанавливают на большую глубину по сравнению с рядом лап, наиболее удаленным от блока пассивноприводных рабочих органов, причем лапами почву обрабатывают на глубину, равную или большую глубины обработки блоком горизонтальных низкоскоростных фрез. Недостатком вышеописанного устройства является недостаточное качество дробления пласта почвы. Задачей, решаемой заявляемой полезной моделью, является повышение качества дробления почвы с выполнением всех операций по подготовке почвы под посев за один проход агрегата. Поставленная задача, согласно первому варианту устройства, решается за счет того,что в устройстве для подготовки семенного ложа, входящем в состав агрегата для обработки почвы, с расположенными на стойках на рамных конструкциях агрегата рыхлящими лапами и/или также связанными с рамными конструкциями дисками, и/или, по меньшей мере, одним пассивноприводным рабочим органом с горизонтальной или расположенной под углом к горизонту осью вращения, согласно полезной модели, после рыхлящих лап и/или дисков по ходу движения агрегата на рамных конструкциях агрегата с возможностью перемещения и/или регулировки относительно последних закреплен, по меньшей мере, один почвообрабатывающий блок, состоящий из, по меньшей мере, одного мульчирующего барабана с, по меньшей мере, одним спиральным элементом, на рамной конструкции почвообрабатывающего блока, соединенной с рамными конструкциями агрегата,за мульчирующим барабаном с возможностью регулировки и/или перемещения относительно последнего установлен, по меньшей мере, один мульчирующий и/или прикатывающий ребристый барабан. Поставленная задача, согласно второму варианту устройства, решается за счет того,что в устройстве для подготовки семенного ложа, входящем в состав агрегата для обработки почвы, с расположенными на стойках на рамных конструкциях агрегата рыхлящими лапами и/или также связанными с рамными конструкциями дисками, и/или, по меньшей мере, одним пассивноприводным рабочим органом с горизонтальной или расположенной под углом к горизонту осью вращения, согласно полезной модели, после рыхлящих лап и/или дисков по ходу движения агрегата на рамных конструкциях агрегата с возможностью перемещения и/или регулировки относительно последних закреплен, по меньшей мере, один почвообрабатывающий блок, состоящий из, по меньшей мере, одного мульчирующего барабана с, по меньшей мере, одним спиральным элементом, на рамной конструкции почвообрабатывающего блока, соединенной с рамными конструкциями агрегата, за мульчирующим барабаном с возможностью регулировки и/или перемещения относительно последнего установлен, по меньшей мере, один мульчирующий и/или прикатывающий ребристый барабан, спереди и/или между, и/или после мульчирующего и/или прикатывающего барабана на рамных конструкциях почвообрабатывающего блока и/или агрегата с возможностью регулирования положения относительно рамных конструкций или без последней установлены упругие пальцевые элементы и/или планчато-цепные загортачи. Заявляемая полезная модель представлена на следующих чертежах на фиг. 1 изображен вид сбоку устройства для осуществления способа подготовки семенного ложа по пер 3 51632009.04.30 вому варианту с использованием рыхлящих лап на фиг. 2 - вид сбоку устройства для осуществления способа подготовки семенного ложа по второму варианту с использованием рыхлящих лап на фиг. 3 - фото устройства для осуществления способа подготовки семенного ложа по первому варианту в ракурсе 3/4. Устройство для осуществления способа подготовки семенного ложа по первому варианту представляет собой агрегат, на рамной конструкции 1 (фиг. 1) которого на стойках 2 расположены рыхлящие лапы 3 и/или также связанные с рамной конструкцией 1 диски (на фигуре не показаны), и/или, по меньшей мере, один неприводной барабан для раздавливания почвы, установленный перед рыхлящими лапами 3 (на фигуре не показан). На рамной конструкции 1 агрегата с помощью кронштейна 4 устанавливается продольная балка 5 почвообрабатывающего блока 6, ход которого в вертикальном направлении относительно рамной конструкции 1 агрегата ограничивается перестановкой пальцев в отверстиях кронштейна 7, закрепленного на одной из рамных конструкций 1 агрегата. К нижней части продольной балки 5 жестко или иным образом крепится рама 8 мульчирующего спирального барабана 9. В задней части продольной балки 5 с помощью шарнирного соединения 10, выполненного в виде соединения палец-втулка, установлена рама 11 прикатывающего (или мульчирующего) ребристого барабана 12. Планки 13 ребристого барабана 12 могут быть выполнены с поперечным сечением в виде прямоугольника, квадрата, круга,сечения иной конфигурации. На планках 13 могут быть выполнены или установлены мульчирующие элементы в виде пальцев или режущих элементов (на фигуре не показаны). Барабаны 9 и 12 являются неприводными, то есть их вращение обеспечивается от сцепления с почвой. К верхнему окончанию рамы 11 барабана 12 присоединяется гибкий упор 14 с талрепом 15. Второе окончание гибкого упора 14 устанавливается в кронштейне 16 продольной балки 5. К нижней поперечине (на фигуре не показана) рамы 11 присоединена упругая тяга 17, выполненная в виде талрепа, пружины и цепи. Верхняя часть упругой тяги 17 закрепляется к верхней поперечине рамы 8 мульчирующего спирального барабана 9. Устройство для осуществления способа подготовки семенного ложа по второму варианту (фиг. 2) отличается от устройства по первому варианту тем, что дополнительно содержит упругие пальцевые элементы 18 и/или планчато-цепные загортачи (на фигуре не показаны), установленные на рамных конструкциях 1 агрегата или почвообрабатывающего блока 6. Установка упругих пальцевых элементов 18 между барабанами 9 и 12 на фиг. 2 не показана. Упругие пальцевые элементы 18 (или планчато-цепные загортачи) могут располагаться после почвообрабатывающего блока 6 (на фиг. 2 не показано). Устройство работает следующим образом. С помощью мобильного энергетического средства устройству, содержащему, по меньшей мере, один почвообрабатывающий блок 6 и не менее одной лапы 3 (или диска), придается скорость поступательного движения (мобильное энергетическое средство и заявляемое устройство представляют собой агрегат). При этом с помощью мульчирующей спирали барабана 9 и ребер 13 барабана 12 почва качественно дробится и выравнивается без разрушения структуры. Непосредственно перед почвообрабатывающим блоком 6 почва рыхлится на глубину 0,0031,8 м лапами 3 или дисками, что позволяет более качественно готовить семенное ложе за один проход агрегата. Например, выполнять все операции подготовки почвы под посев за один проход агрегата при лущении стерни, культивации и безотвальной вспашке. Глубина подготовки семенного ложа под разные сельскохозяйственные культуры предварительно регулируется положением спирального барабана 9 и упругих пальцевых элементов 18 относительно рамных конструкций агрегата, а в конечном счете, относительно лап 3 и дисков. Более тонкая регулировка глубины подготовки семенного ложа выполняется с помощью гибкого упора 14 барабана 12 (при удлинении талрепа 15 глубина семенного ложа увеличивается при укорачивании талрепа 15 глубина, соответственно, уменьшается). Качество дробления почвы дополнительно обеспечивается за счет автовибрации гибкой упругой тяги 17 и, соответственно, планчатого катка 12, связанного с упругой тягой 17. 4 51632009.04.30 Для подготовки семенного ложа под сельскохозяйственные культуры на легких почвах наиболее предпочтительно использовать первый вариант устройства для подготовки семенного ложа. На тяжелых почвах наиболее предпочтителен второй вариант устройства. Например, глубина обработки почвы при подготовке семенного ложа под посев мелкосемянных сельскохозяйственных культур в теплицах составляет для рыхлящих лап и дисков 0,031 м для почвообрабатывающего блока 0,0050,06 м. Глубина обработки почвы при подготовке семенного ложа под картофель составляет для рыхлящих лап и дисков 0,120,25 м для почвообрабатывающего блока 0,080,12 м. Глубина обработки почвы при подготовке семенного ложа под посадку саженцев разных видов и возраста деревьев составляет для рыхлящих лап и дисков 0,251,8 м для почвообрабатывающего блока 0,121,6 м. Заявленное устройство для подготовки семенного ложа позволяет выполнять операции лущения стерни, культивации, основной безотвальной обработки почвы и подготовки семенного ложа за один проход агрегата, что не менее чем в 2,53 раза уменьшает затраты на указанные выше операции по подготовке почвы. Важнейшим моментом при этом является обеспечение структурной почвы при улучшении качества дробления пласта почвы,что экономично, уменьшает водную и ветровую эрозию и повышает урожайность сельскохозяйственных культур. Фиг. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
