Световозвращатель

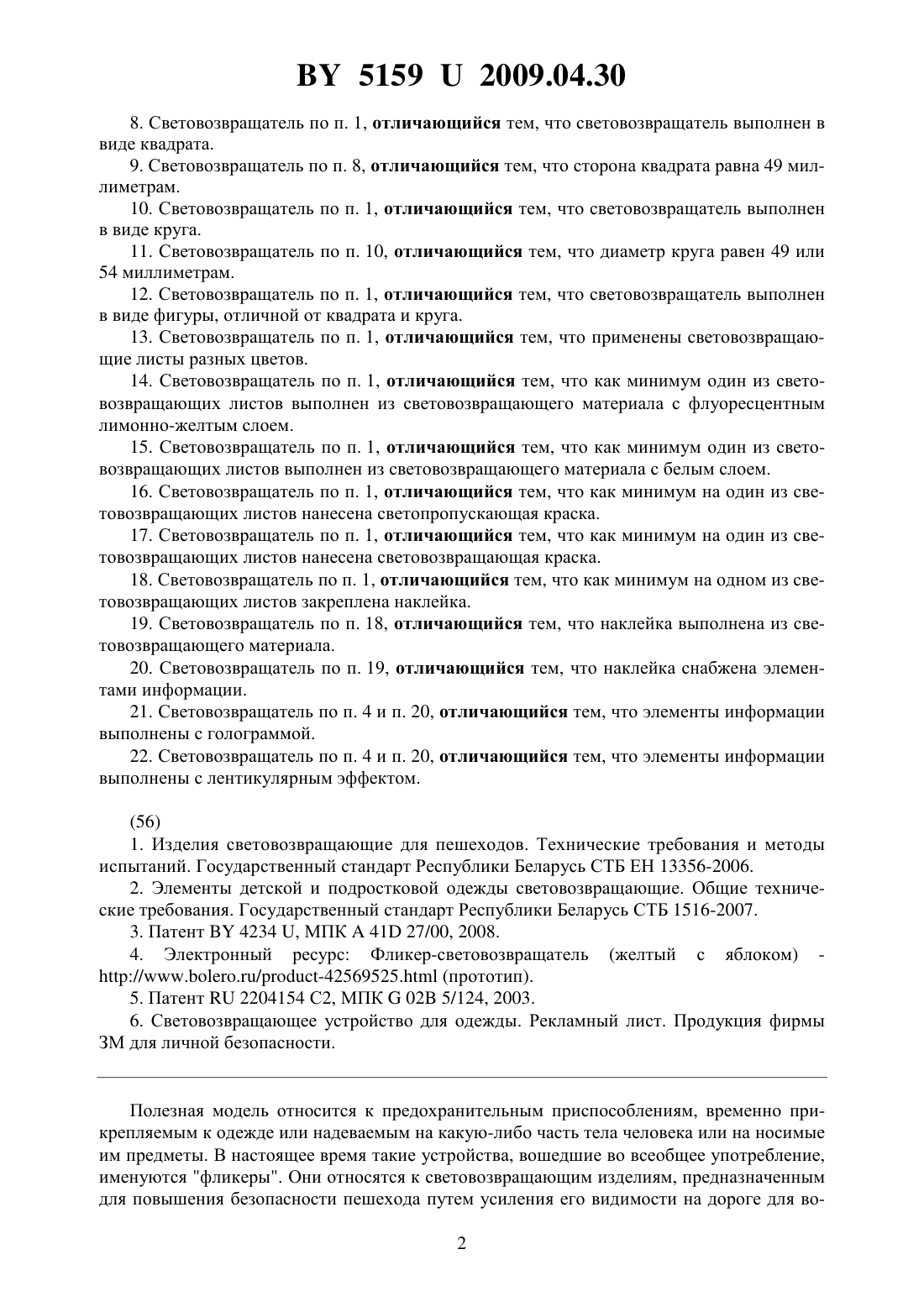

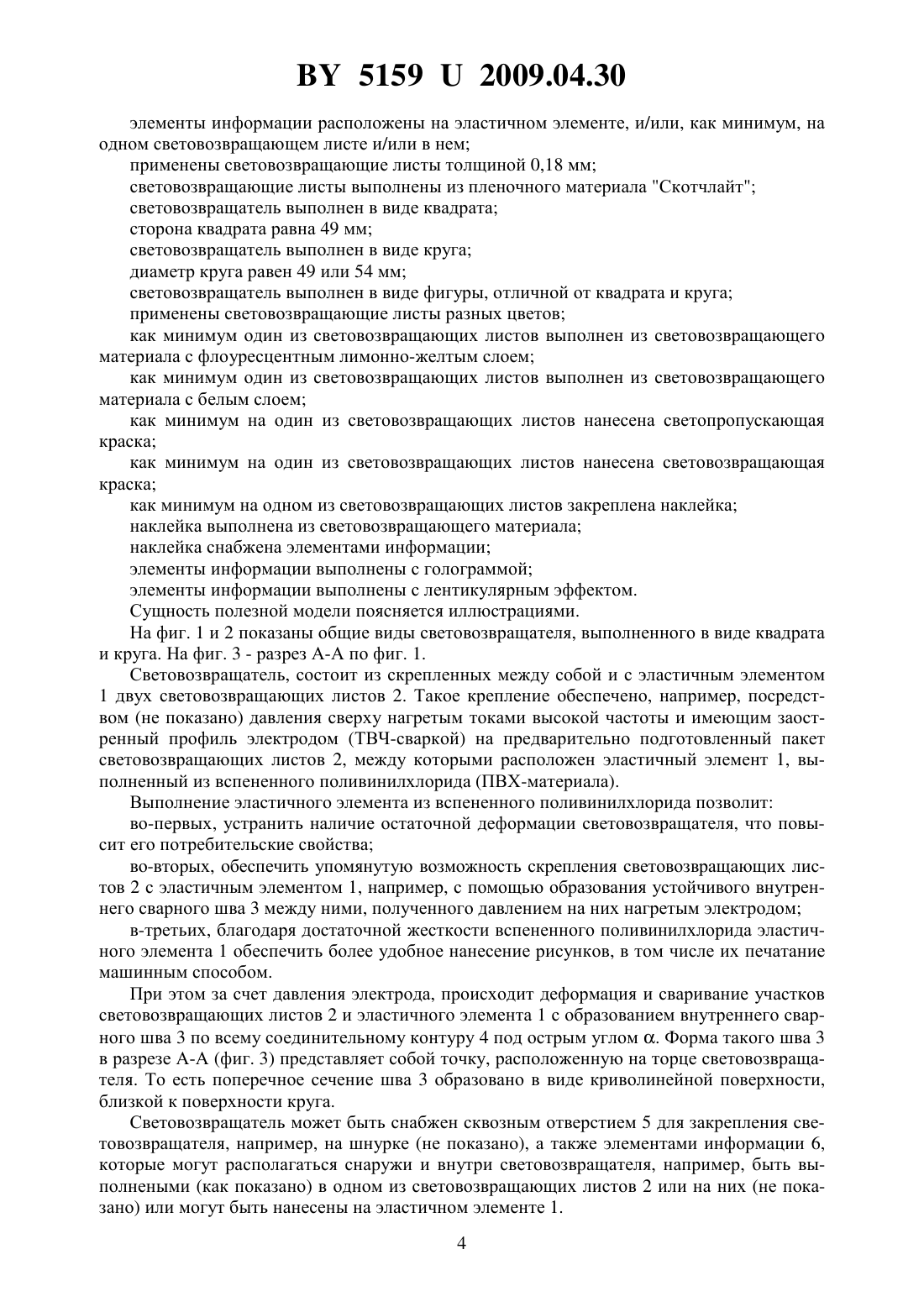

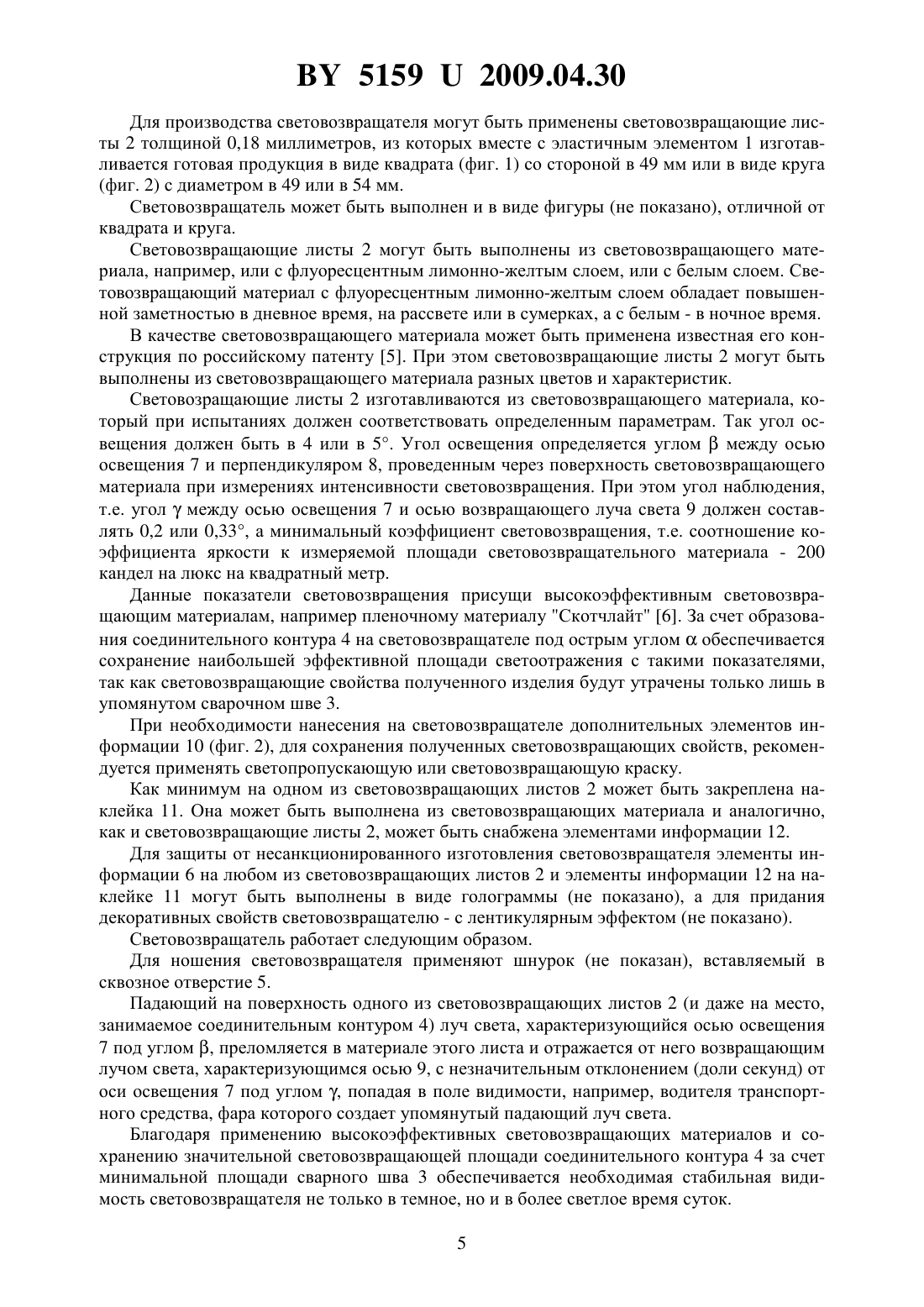

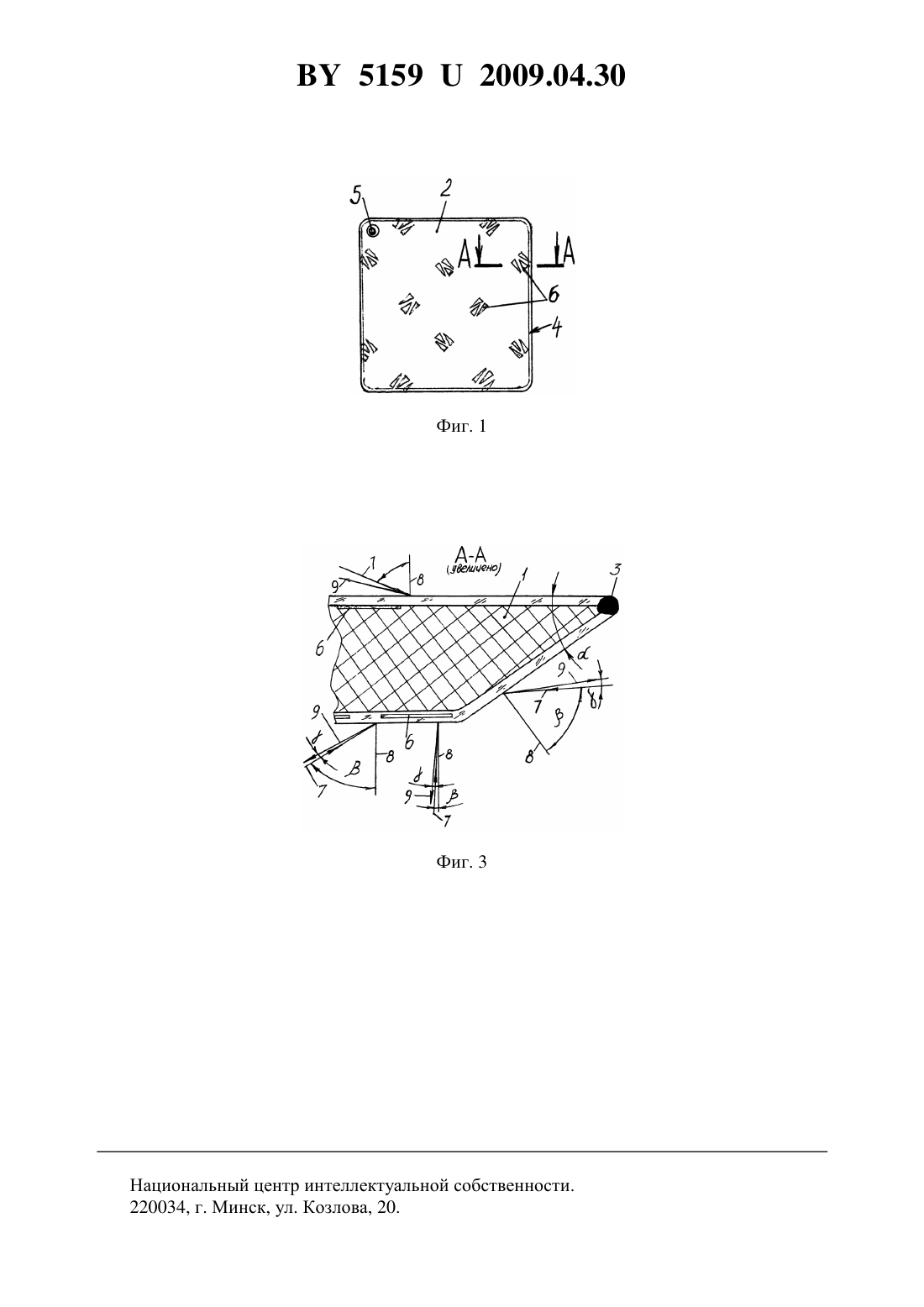

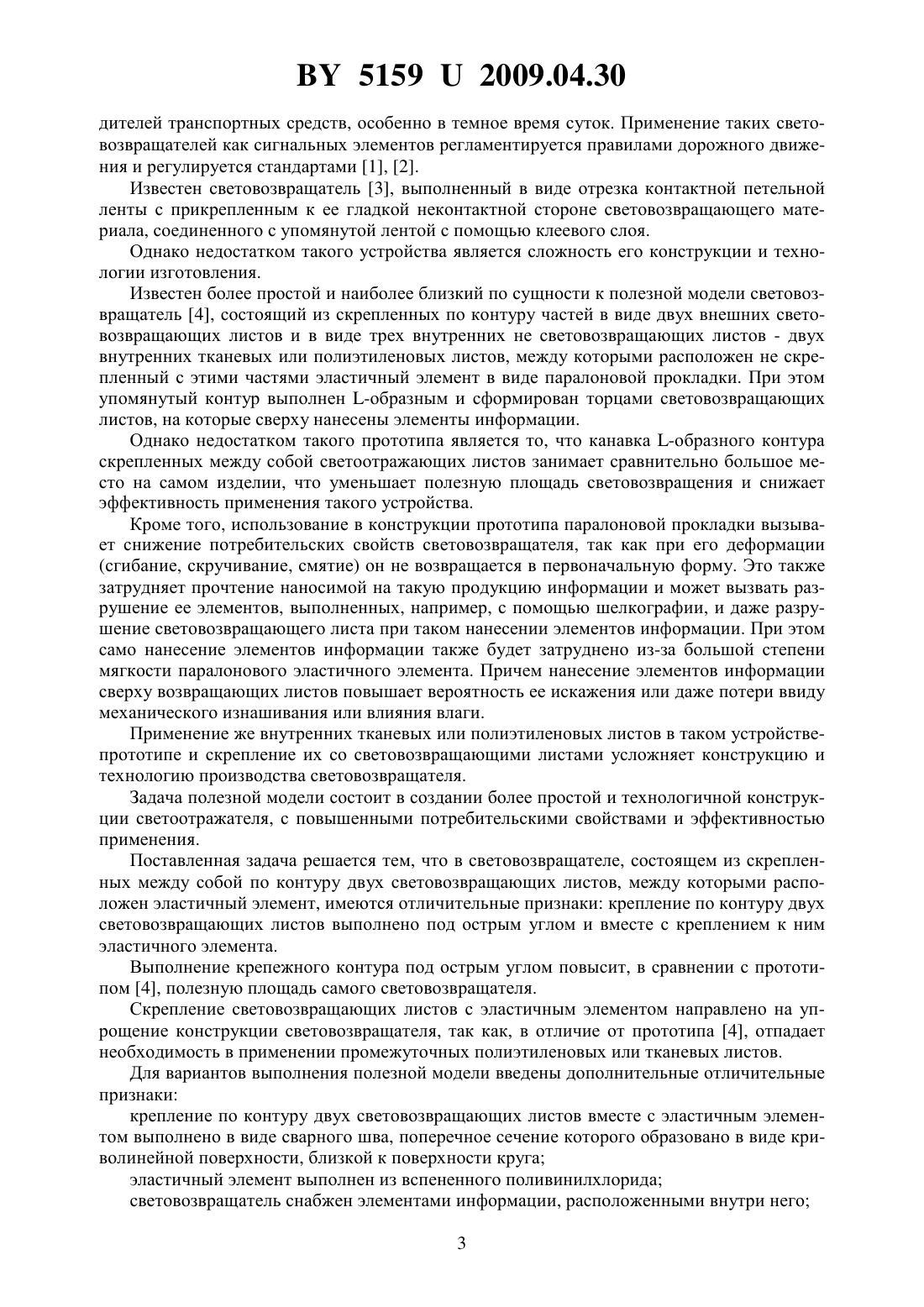

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Авторы Колос Александр Михайлович Парфнов Владимир Ильич(57) 1. Световозвращатель, состоящий из скрепленных между собой по контуру двух световозвращающих листов, между которыми расположен эластичный элемент, отличающийся тем, что крепление по контуру двух световозвращающих листов выполнено под острым углом и вместе с креплением к ним эластичного элемента. 2. Световозвращатель по п. 1, отличающийся тем, что крепление по контуру двух световозвращающих листов вместе с эластичным элементом выполнено в виде сварного шва, поперечное сечение которого образовано в виде криволинейной поверхности, близкой к поверхности круга. 3. Световозвращатель по п. 1, отличающийся тем, что эластичный элемент выполнен из вспененного поливинилхлорида. 4. Световозвращатель по п. 1, отличающийся тем, что он снабжен элементами информации, расположенными внутри него. 5. Световозвращатель по п. 2, отличающийся тем, что элементы информации расположены на эластичном элементе, и/или, как минимум, на одном световозвращающем листе и/или в нем. 6. Световозвращатель по п. 1, отличающийся тем, что применены световозвращающие листы толщиной 0,18 миллиметров. 7. Световозвращатель по п. 1, отличающийся тем, что световозвращающие листы выполнены из пленочного материала Скотчлайт. 51592009.04.30 8. Световозвращатель по п. 1, отличающийся тем, что световозвращатель выполнен в виде квадрата. 9. Световозвращатель по п. 8, отличающийся тем, что сторона квадрата равна 49 миллиметрам. 10. Световозвращатель по п. 1, отличающийся тем, что световозвращатель выполнен в виде круга. 11. Световозвращатель по п. 10, отличающийся тем, что диаметр круга равен 49 или 54 миллиметрам. 12. Световозвращатель по п. 1, отличающийся тем, что световозвращатель выполнен в виде фигуры, отличной от квадрата и круга. 13. Световозвращатель по п. 1, отличающийся тем, что применены световозвращающие листы разных цветов. 14. Световозвращатель по п. 1, отличающийся тем, что как минимум один из световозвращающих листов выполнен из световозвращающего материала с флуоресцентным лимонно-желтым слоем. 15. Световозвращатель по п. 1, отличающийся тем, что как минимум один из световозвращающих листов выполнен из световозвращающего материала с белым слоем. 16. Световозвращатель по п. 1, отличающийся тем, что как минимум на один из световозвращающих листов нанесена светопропускающая краска. 17. Световозвращатель по п. 1, отличающийся тем, что как минимум на один из световозвращающих листов нанесена световозвращающая краска. 18. Световозвращатель по п. 1, отличающийся тем, что как минимум на одном из световозвращающих листов закреплена наклейка. 19. Световозвращатель по п. 18, отличающийся тем, что наклейка выполнена из световозвращающего материала. 20. Световозвращатель по п. 19, отличающийся тем, что наклейка снабжена элементами информации. 21. Световозвращатель по п. 4 и п. 20, отличающийся тем, что элементы информации выполнены с голограммой. 22. Световозвращатель по п. 4 и п. 20, отличающийся тем, что элементы информации выполнены с лентикулярным эффектом.(56) 1. Изделия световозвращающие для пешеходов. Технические требования и методы испытаний. Государственный стандарт Республики Беларусь СТБ ЕН 13356-2006. 2. Элементы детской и подростковой одежды световозвращающие. Общие технические требования. Государственный стандарт Республики Беларусь СТБ 1516-2007. 3. Патент 4234 , МПК 41 27/00, 2008. 4. Электронный ресурс Фликер-световозвращатель (желтый с яблоком) ///-42569525. (прототип). 5. Патент 2204154 С 2, МПК 02 5/124, 2003. 6. Световозвращающее устройство для одежды. Рекламный лист. Продукция фирмы ЗМ для личной безопасности. Полезная модель относится к предохранительным приспособлениям, временно прикрепляемым к одежде или надеваемым на какую-либо часть тела человека или на носимые им предметы. В настоящее время такие устройства, вошедшие во всеобщее употребление,именуются фликеры. Они относятся к световозвращающим изделиям, предназначенным для повышения безопасности пешехода путем усиления его видимости на дороге для во 2 51592009.04.30 дителей транспортных средств, особенно в темное время суток. Применение таких световозвращателей как сигнальных элементов регламентируется правилами дорожного движения и регулируется стандартами 1, 2. Известен световозвращатель 3, выполненный в виде отрезка контактной петельной ленты с прикрепленным к ее гладкой неконтактной стороне световозвращающего материала, соединенного с упомянутой лентой с помощью клеевого слоя. Однако недостатком такого устройства является сложность его конструкции и технологии изготовления. Известен более простой и наиболее близкий по сущности к полезной модели световозвращатель 4, состоящий из скрепленных по контуру частей в виде двух внешних световозвращающих листов и в виде трех внутренних не световозвращающих листов - двух внутренних тканевых или полиэтиленовых листов, между которыми расположен не скрепленный с этими частями эластичный элемент в виде паралоновой прокладки. При этом упомянутый контур выполнен -образным и сформирован торцами световозвращающих листов, на которые сверху нанесены элементы информации. Однако недостатком такого прототипа является то, что канавка -образного контура скрепленных между собой светоотражающих листов занимает сравнительно большое место на самом изделии, что уменьшает полезную площадь световозвращения и снижает эффективность применения такого устройства. Кроме того, использование в конструкции прототипа паралоновой прокладки вызывает снижение потребительских свойств световозвращателя, так как при его деформации(сгибание, скручивание, смятие) он не возвращается в первоначальную форму. Это также затрудняет прочтение наносимой на такую продукцию информации и может вызвать разрушение ее элементов, выполненных, например, с помощью шелкографии, и даже разрушение световозвращающего листа при таком нанесении элементов информации. При этом само нанесение элементов информации также будет затруднено из-за большой степени мягкости паралонового эластичного элемента. Причем нанесение элементов информации сверху возвращающих листов повышает вероятность ее искажения или даже потери ввиду механического изнашивания или влияния влаги. Применение же внутренних тканевых или полиэтиленовых листов в таком устройствепрототипе и скрепление их со световозвращающими листами усложняет конструкцию и технологию производства световозвращателя. Задача полезной модели состоит в создании более простой и технологичной конструкции светоотражателя, с повышенными потребительскими свойствами и эффективностью применения. Поставленная задача решается тем, что в световозвращателе, состоящем из скрепленных между собой по контуру двух световозвращающих листов, между которыми расположен эластичный элемент, имеются отличительные признаки крепление по контуру двух световозвращающих листов выполнено под острым углом и вместе с креплением к ним эластичного элемента. Выполнение крепежного контура под острым углом повысит, в сравнении с прототипом 4, полезную площадь самого световозвращателя. Скрепление световозвращающих листов с эластичным элементом направлено на упрощение конструкции световозвращателя, так как, в отличие от прототипа 4, отпадает необходимость в применении промежуточных полиэтиленовых или тканевых листов. Для вариантов выполнения полезной модели введены дополнительные отличительные признаки крепление по контуру двух световозвращающих листов вместе с эластичным элементом выполнено в виде сварного шва, поперечное сечение которого образовано в виде криволинейной поверхности, близкой к поверхности круга эластичный элемент выполнен из вспененного поливинилхлорида световозвращатель снабжен элементами информации, расположенными внутри него 3 51592009.04.30 элементы информации расположены на эластичном элементе, и/или, как минимум, на одном световозвращающем листе и/или в нем применены световозвращающие листы толщиной 0,18 мм световозвращающие листы выполнены из пленочного материала Скотчлайт световозвращатель выполнен в виде квадрата сторона квадрата равна 49 мм световозвращатель выполнен в виде круга диаметр круга равен 49 или 54 мм световозвращатель выполнен в виде фигуры, отличной от квадрата и круга применены световозвращающие листы разных цветов как минимум один из световозвращающих листов выполнен из световозвращающего материала с флоуресцентным лимонно-желтым слоем как минимум один из световозвращающих листов выполнен из световозвращающего материала с белым слоем как минимум на один из световозвращающих листов нанесена светопропускающая краска как минимум на один из световозвращающих листов нанесена световозвращающая краска как минимум на одном из световозвращающих листов закреплена наклейка наклейка выполнена из световозвращающего материала наклейка снабжена элементами информации элементы информации выполнены с голограммой элементы информации выполнены с лентикулярным эффектом. Сущность полезной модели поясняется иллюстрациями. На фиг. 1 и 2 показаны общие виды световозвращателя, выполненного в виде квадрата и круга. На фиг. 3 - разрез А-А по фиг. 1. Световозвращатель, состоит из скрепленных между собой и с эластичным элементом 1 двух световозвращающих листов 2. Такое крепление обеспечено, например, посредством (не показано) давления сверху нагретым токами высокой частоты и имеющим заостренный профиль электродом (ТВЧ-сваркой) на предварительно подготовленный пакет световозвращающих листов 2, между которыми расположен эластичный элемент 1, выполненный из вспененного поливинилхлорида (ПВХ-материала). Выполнение эластичного элемента из вспененного поливинилхлорида позволит во-первых, устранить наличие остаточной деформации световозвращателя, что повысит его потребительские свойства во-вторых, обеспечить упомянутую возможность скрепления световозвращающих листов 2 с эластичным элементом 1, например, с помощью образования устойчивого внутреннего сварного шва 3 между ними, полученного давлением на них нагретым электродом в-третьих, благодаря достаточной жесткости вспененного поливинилхлорида эластичного элемента 1 обеспечить более удобное нанесение рисунков, в том числе их печатание машинным способом. При этом за счет давления электрода, происходит деформация и сваривание участков световозвращающих листов 2 и эластичного элемента 1 с образованием внутреннего сварного шва 3 по всему соединительному контуру 4 под острым углом . Форма такого шва 3 в разрезе А-А (фиг. 3) представляет собой точку, расположенную на торце световозвращателя. То есть поперечное сечение шва 3 образовано в виде криволинейной поверхности,близкой к поверхности круга. Световозвращатель может быть снабжен сквозным отверстием 5 для закрепления световозвращателя, например, на шнурке (не показано), а также элементами информации 6,которые могут располагаться снаружи и внутри световозвращателя, например, быть выполнеными (как показано) в одном из световозвращающих листов 2 или на них (не показано) или могут быть нанесены на эластичном элементе 1. 4 51592009.04.30 Для производства световозвращателя могут быть применены световозвращающие листы 2 толщиной 0,18 миллиметров, из которых вместе с эластичным элементом 1 изготавливается готовая продукция в виде квадрата (фиг. 1) со стороной в 49 мм или в виде круга(фиг. 2) с диаметром в 49 или в 54 мм. Световозвращатель может быть выполнен и в виде фигуры (не показано), отличной от квадрата и круга. Световозвращающие листы 2 могут быть выполнены из световозвращающего материала, например, или с флуоресцентным лимонно-желтым слоем, или с белым слоем. Световозвращающий материал с флуоресцентным лимонно-желтым слоем обладает повышенной заметностью в дневное время, на рассвете или в сумерках, а с белым - в ночное время. В качестве световозвращающего материала может быть применена известная его конструкция по российскому патенту 5. При этом световозвращающие листы 2 могут быть выполнены из световозвращающего материала разных цветов и характеристик. Световозращающие листы 2 изготавливаются из световозвращающего материала, который при испытаниях должен соответствовать определенным параметрам. Так угол освещения должен быть в 4 или в 5. Угол освещения определяется угломмежду осью освещения 7 и перпендикуляром 8, проведенным через поверхность световозвращающего материала при измерениях интенсивности световозвращения. При этом угол наблюдения,т.е. уголмежду осью освещения 7 и осью возвращающего луча света 9 должен составлять 0,2 или 0,33, а минимальный коэффициент световозвращения, т.е. соотношение коэффициента яркости к измеряемой площади световозвращательного материала - 200 кандел на люкс на квадратный метр. Данные показатели световозвращения присущи высокоэффективным световозвращающим материалам, например пленочному материалу Скотчлайт 6. За счет образования соединительного контура 4 на световозвращателе под острым угломобеспечивается сохранение наибольшей эффективной площади светоотражения с такими показателями,так как световозвращающие свойства полученного изделия будут утрачены только лишь в упомянутом сварочном шве 3. При необходимости нанесения на световозвращателе дополнительных элементов информации 10 (фиг. 2), для сохранения полученных световозвращающих свойств, рекомендуется применять светопропускающую или световозвращающую краску. Как минимум на одном из световозвращающих листов 2 может быть закреплена наклейка 11. Она может быть выполнена из световозвращающих материала и аналогично,как и световозвращающие листы 2, может быть снабжена элементами информации 12. Для защиты от несанкционированного изготовления световозвращателя элементы информации 6 на любом из световозвращающих листов 2 и элементы информации 12 на наклейке 11 могут быть выполнены в виде голограммы (не показано), а для придания декоративных свойств световозвращателю - с лентикулярным эффектом (не показано). Световозвращатель работает следующим образом. Для ношения световозвращателя применяют шнурок (не показан), вставляемый в сквозное отверстие 5. Падающий на поверхность одного из световозвращающих листов 2 (и даже на место,занимаемое соединительным контуром 4) луч света, характеризующийся осью освещения 7 под углом , преломляется в материале этого листа и отражается от него возвращающим лучом света, характеризующимся осью 9, с незначительным отклонением (доли секунд) от оси освещения 7 под углом , попадая в поле видимости, например, водителя транспортного средства, фара которого создает упомянутый падающий луч света. Благодаря применению высокоэффективных световозвращающих материалов и сохранению значительной световозвращающей площади соединительного контура 4 за счет минимальной площади сварного шва 3 обеспечивается необходимая стабильная видимость световозвращателя не только в темное, но и в более светлое время суток. 5 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 6
