Устройство для промывки дренажных колодцев

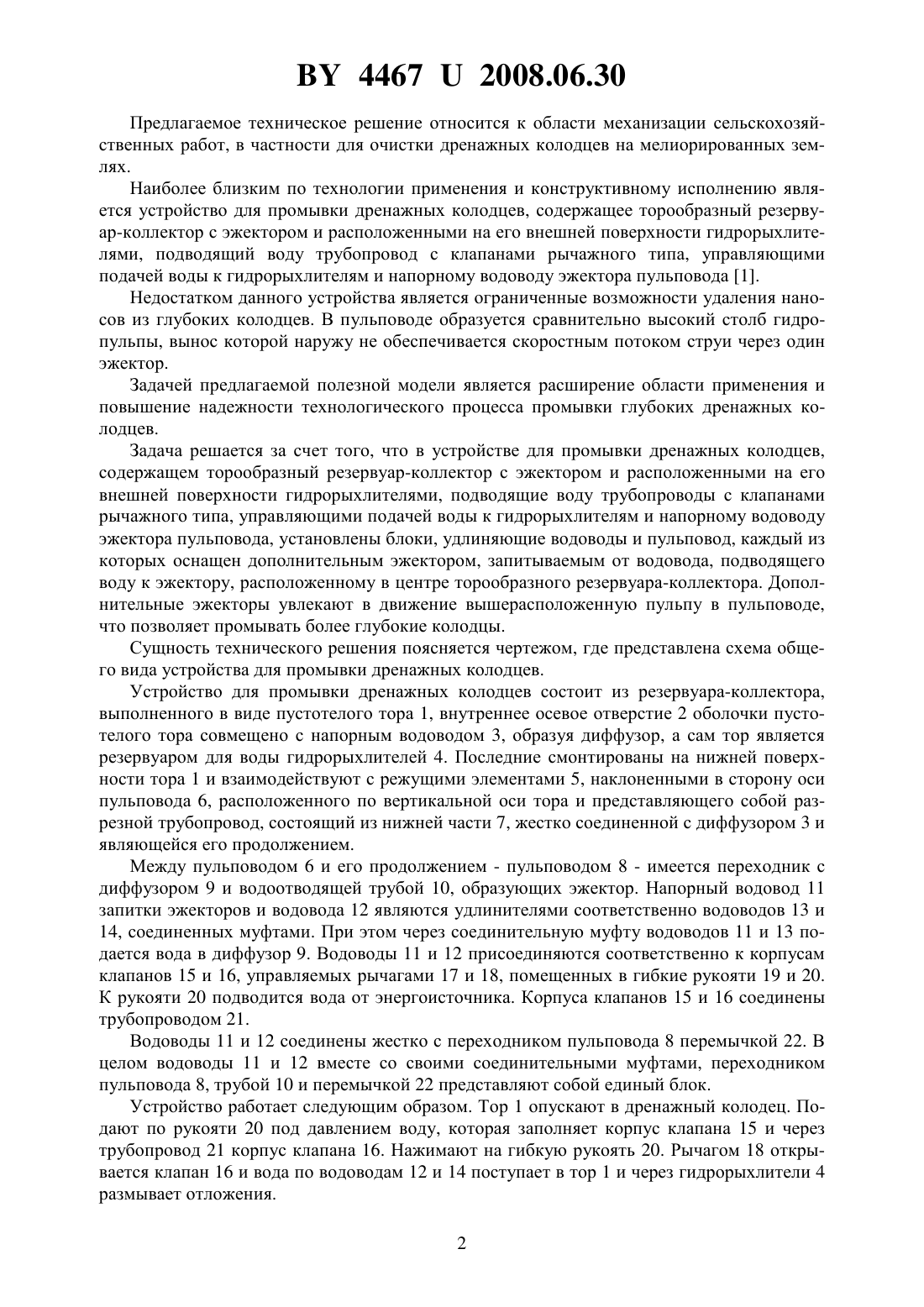

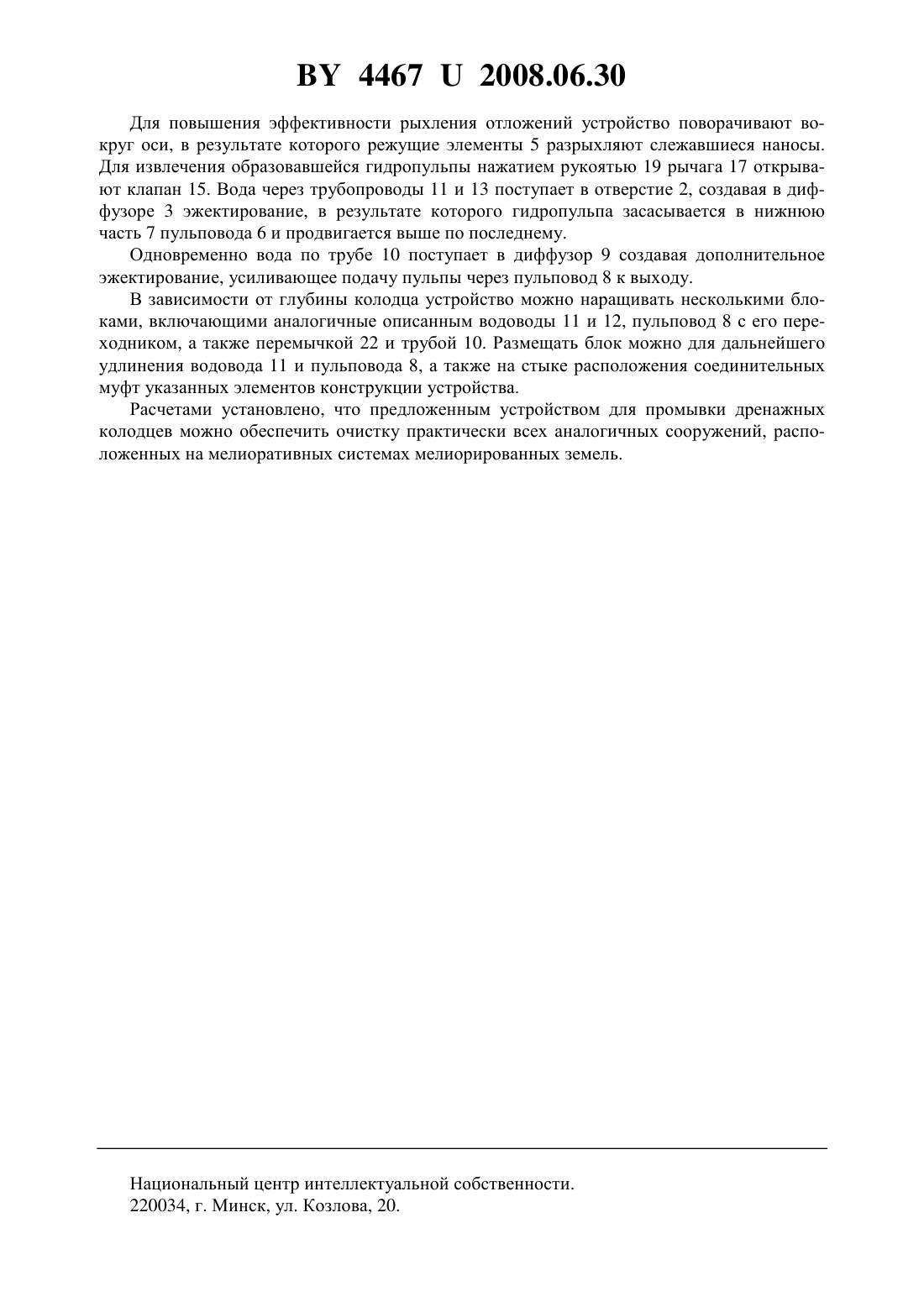

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПРОМЫВКИ ДРЕНАЖНЫХ КОЛОДЦЕВ(71) Заявитель Республиканское научное дочернее унитарное предприятие Институт мелиорации(72) Авторы Кондратьев Виктор Николаевич Райкевич Николай Григорьевич Прокопович Нина Григорьевна(73) Патентообладатель Республиканское научное дочернее унитарное предприятие Институт мелиорации(57) Устройство для промывки дренажных колодцев, содержащее торообразный резервуарколлектор с эжектором и расположенными на его внешней поверхности гидрорыхлителями, подводящий воду трубопровод с клапанами рычажного типа, управляющими подачей воды к гидрорыхлителям и напорному водоводу эжектора пульповода, отличающееся тем, что устройство оснащено набором блоков для обеспечения промывки глубоких колодцев, каждый из которых включает удлинители напорных водоводов и пульповода с переходником-эжектором, соединенным с напорным водоводом эжекторов. 44672008.06.30 Предлагаемое техническое решение относится к области механизации сельскохозяйственных работ, в частности для очистки дренажных колодцев на мелиорированных землях. Наиболее близким по технологии применения и конструктивному исполнению является устройство для промывки дренажных колодцев, содержащее торообразный резервуар-коллектор с эжектором и расположенными на его внешней поверхности гидрорыхлителями, подводящий воду трубопровод с клапанами рычажного типа, управляющими подачей воды к гидрорыхлителям и напорному водоводу эжектора пульповода 1. Недостатком данного устройства является ограниченные возможности удаления наносов из глубоких колодцев. В пульповоде образуется сравнительно высокий столб гидропульпы, вынос которой наружу не обеспечивается скоростным потоком струи через один эжектор. Задачей предлагаемой полезной модели является расширение области применения и повышение надежности технологического процесса промывки глубоких дренажных колодцев. Задача решается за счет того, что в устройстве для промывки дренажных колодцев,содержащем торообразный резервуар-коллектор с эжектором и расположенными на его внешней поверхности гидрорыхлителями, подводящие воду трубопроводы с клапанами рычажного типа, управляющими подачей воды к гидрорыхлителям и напорному водоводу эжектора пульповода, установлены блоки, удлиняющие водоводы и пульповод, каждый из которых оснащен дополнительным эжектором, запитываемым от водовода, подводящего воду к эжектору, расположенному в центре торообразного резервуара-коллектора. Дополнительные эжекторы увлекают в движение вышерасположенную пульпу в пульповоде,что позволяет промывать более глубокие колодцы. Сущность технического решения поясняется чертежом, где представлена схема общего вида устройства для промывки дренажных колодцев. Устройство для промывки дренажных колодцев состоит из резервуара-коллектора,выполненного в виде пустотелого тора 1, внутреннее осевое отверстие 2 оболочки пустотелого тора совмещено с напорным водоводом 3, образуя диффузор, а сам тор является резервуаром для воды гидрорыхлителей 4. Последние смонтированы на нижней поверхности тора 1 и взаимодействуют с режущими элементами 5, наклоненными в сторону оси пульповода 6, расположенного по вертикальной оси тора и представляющего собой разрезной трубопровод, состоящий из нижней части 7, жестко соединенной с диффузором 3 и являющейся его продолжением. Между пульповодом 6 и его продолжением - пульповодом 8 - имеется переходник с диффузором 9 и водоотводящей трубой 10, образующих эжектор. Напорный водовод 11 запитки эжекторов и водовода 12 являются удлинителями соответственно водоводов 13 и 14, соединенных муфтами. При этом через соединительную муфту водоводов 11 и 13 подается вода в диффузор 9. Водоводы 11 и 12 присоединяются соответственно к корпусам клапанов 15 и 16, управляемых рычагами 17 и 18, помещенных в гибкие рукояти 19 и 20. К рукояти 20 подводится вода от энергоисточника. Корпуса клапанов 15 и 16 соединены трубопроводом 21. Водоводы 11 и 12 соединены жестко с переходником пульповода 8 перемычкой 22. В целом водоводы 11 и 12 вместе со своими соединительными муфтами, переходником пульповода 8, трубой 10 и перемычкой 22 представляют собой единый блок. Устройство работает следующим образом. Тор 1 опускают в дренажный колодец. Подают по рукояти 20 под давлением воду, которая заполняет корпус клапана 15 и через трубопровод 21 корпус клапана 16. Нажимают на гибкую рукоять 20. Рычагом 18 открывается клапан 16 и вода по водоводам 12 и 14 поступает в тор 1 и через гидрорыхлители 4 размывает отложения. 2 44672008.06.30 Для повышения эффективности рыхления отложений устройство поворачивают вокруг оси, в результате которого режущие элементы 5 разрыхляют слежавшиеся наносы. Для извлечения образовавшейся гидропульпы нажатием рукоятью 19 рычага 17 открывают клапан 15. Вода через трубопроводы 11 и 13 поступает в отверстие 2, создавая в диффузоре 3 эжектирование, в результате которого гидропульпа засасывается в нижнюю часть 7 пульповода 6 и продвигается выше по последнему. Одновременно вода по трубе 10 поступает в диффузор 9 создавая дополнительное эжектирование, усиливающее подачу пульпы через пульповод 8 к выходу. В зависимости от глубины колодца устройство можно наращивать несколькими блоками, включающими аналогичные описанным водоводы 11 и 12, пульповод 8 с его переходником, а также перемычкой 22 и трубой 10. Размещать блок можно для дальнейшего удлинения водовода 11 и пульповода 8, а также на стыке расположения соединительных муфт указанных элементов конструкции устройства. Расчетами установлено, что предложенным устройством для промывки дренажных колодцев можно обеспечить очистку практически всех аналогичных сооружений, расположенных на мелиоративных системах мелиорированных земель. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
