Хедер для расчёсывания и обрезки стелющихся побегов клюквы

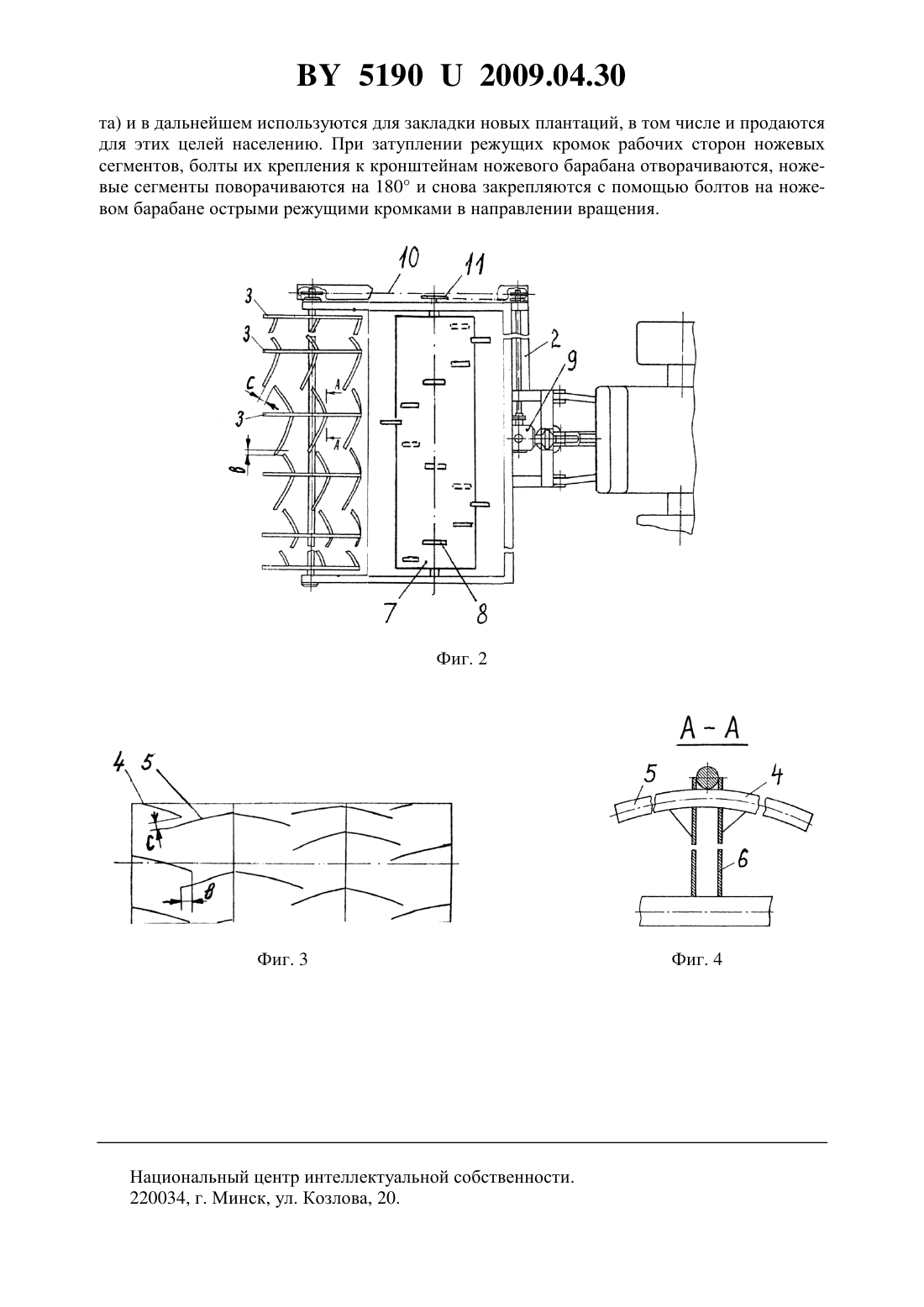

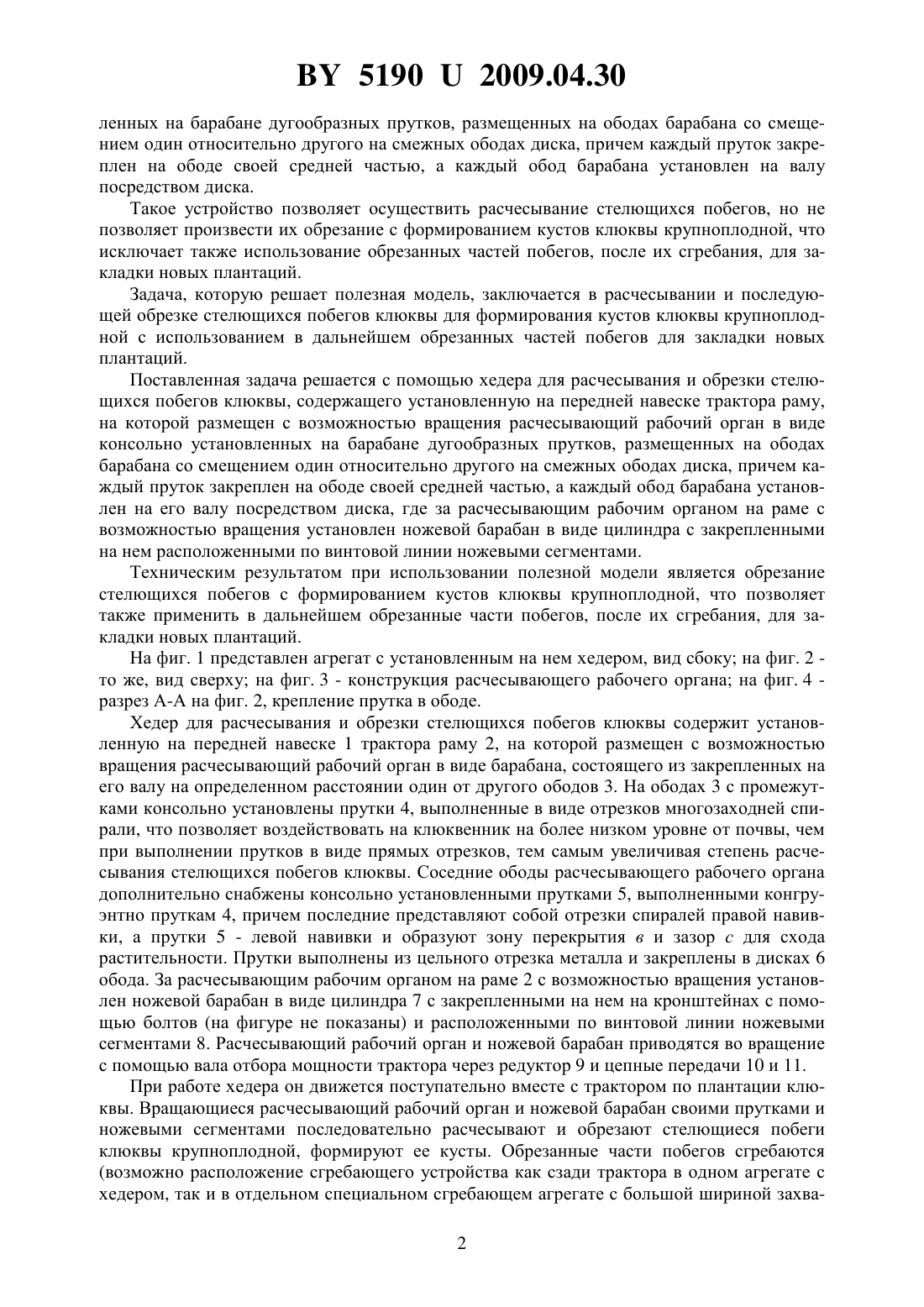

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ХЕДЕР ДЛЯ РАСЧЕСЫВАНИЯ И ОБРЕЗКИ СТЕЛЮЩИХСЯ ПОБЕГОВ КЛЮКВЫ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Мисун Леонид Владимирович Мисун Алексей Леонидович Агейчик Валерий Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Хедер для расчесывания и обрезки стелющихся побегов клюквы, содержащий установленную на передней навеске трактора раму, на которой размещен с возможностью вращения расчесывающий рабочий орган в виде консольно установленных на барабане дугообразных прутков, размещенных на ободах барабана со смещением один относительно другого на смежных ободах диска, причем каждый пруток закреплен на ободе своей средней частью, а каждый обод барабана установлен на его валу посредством диска, отличающийся тем, что за расчесывающим рабочим органом на раме с возможностью вращения установлен ножевой барабан в виде цилиндра с закрепленными на нем расположенными по винтовой линии ножевыми сегментами. Фиг. 1 Полезная модель относится к сельскохозяйственному машиностроению и предназначена для обрезки стелющихся побегов и формирования кустов клюквы крупноплодной. Известно 1 устройство для отделения ягод, содержащее установленную на ходовой части раму, на которой размещен счесывающий рабочий орган в виде консольно установ 51902009.04.30 ленных на барабане дугообразных прутков, размещенных на ободах барабана со смещением один относительно другого на смежных ободах диска, причем каждый пруток закреплен на ободе своей средней частью, а каждый обод барабана установлен на валу посредством диска. Такое устройство позволяет осуществить расчесывание стелющихся побегов, но не позволяет произвести их обрезание с формированием кустов клюквы крупноплодной, что исключает также использование обрезанных частей побегов, после их сгребания, для закладки новых плантаций. Задача, которую решает полезная модель, заключается в расчесывании и последующей обрезке стелющихся побегов клюквы для формирования кустов клюквы крупноплодной с использованием в дальнейшем обрезанных частей побегов для закладки новых плантаций. Поставленная задача решается с помощью хедера для расчесывания и обрезки стелющихся побегов клюквы, содержащего установленную на передней навеске трактора раму,на которой размещен с возможностью вращения расчесывающий рабочий орган в виде консольно установленных на барабане дугообразных прутков, размещенных на ободах барабана со смещением один относительно другого на смежных ободах диска, причем каждый пруток закреплен на ободе своей средней частью, а каждый обод барабана установлен на его валу посредством диска, где за расчесывающим рабочим органом на раме с возможностью вращения установлен ножевой барабан в виде цилиндра с закрепленными на нем расположенными по винтовой линии ножевыми сегментами. Техническим результатом при использовании полезной модели является обрезание стелющихся побегов с формированием кустов клюквы крупноплодной, что позволяет также применить в дальнейшем обрезанные части побегов, после их сгребания, для закладки новых плантаций. На фиг. 1 представлен агрегат с установленным на нем хедером, вид сбоку на фиг. 2 то же, вид сверху на фиг. 3 - конструкция расчесывающего рабочего органа на фиг. 4 разрез А-А на фиг. 2, крепление прутка в ободе. Хедер для расчесывания и обрезки стелющихся побегов клюквы содержит установленную на передней навеске 1 трактора раму 2, на которой размещен с возможностью вращения расчесывающий рабочий орган в виде барабана, состоящего из закрепленных на его валу на определенном расстоянии один от другого ободов 3. На ободах 3 с промежутками консольно установлены прутки 4, выполненные в виде отрезков многозаходней спирали, что позволяет воздействовать на клюквенник на более низком уровне от почвы, чем при выполнении прутков в виде прямых отрезков, тем самым увеличивая степень расчесывания стелющихся побегов клюквы. Соседние ободы расчесывающего рабочего органа дополнительно снабжены консольно установленными прутками 5, выполненными конгруэнтно пруткам 4, причем последние представляют собой отрезки спиралей правой навивки, а прутки 5 - левой навивки и образуют зону перекрытия в и зазор с для схода растительности. Прутки выполнены из цельного отрезка металла и закреплены в дисках 6 обода. За расчесывающим рабочим органом на раме 2 с возможностью вращения установлен ножевой барабан в виде цилиндра 7 с закрепленными на нем на кронштейнах с помощью болтов (на фигуре не показаны) и расположенными по винтовой линии ножевыми сегментами 8. Расчесывающий рабочий орган и ножевой барабан приводятся во вращение с помощью вала отбора мощности трактора через редуктор 9 и цепные передачи 10 и 11. При работе хедера он движется поступательно вместе с трактором по плантации клюквы. Вращающиеся расчесывающий рабочий орган и ножевой барабан своими прутками и ножевыми сегментами последовательно расчесывают и обрезают стелющиеся побеги клюквы крупноплодной, формируют ее кусты. Обрезанные части побегов сгребаются(возможно расположение сгребающего устройства как сзади трактора в одном агрегате с хедером, так и в отдельном специальном сгребающем агрегате с большой шириной захва 2 51902009.04.30 та) и в дальнейшем используются для закладки новых плантаций, в том числе и продаются для этих целей населению. При затуплении режущих кромок рабочих сторон ножевых сегментов, болты их крепления к кронштейнам ножевого барабана отворачиваются, ножевые сегменты поворачиваются на 180 и снова закрепляются с помощью болтов на ножевом барабане острыми режущими кромками в направлении вращения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
