Машина для обрезки ботвы корнеплодов на корню

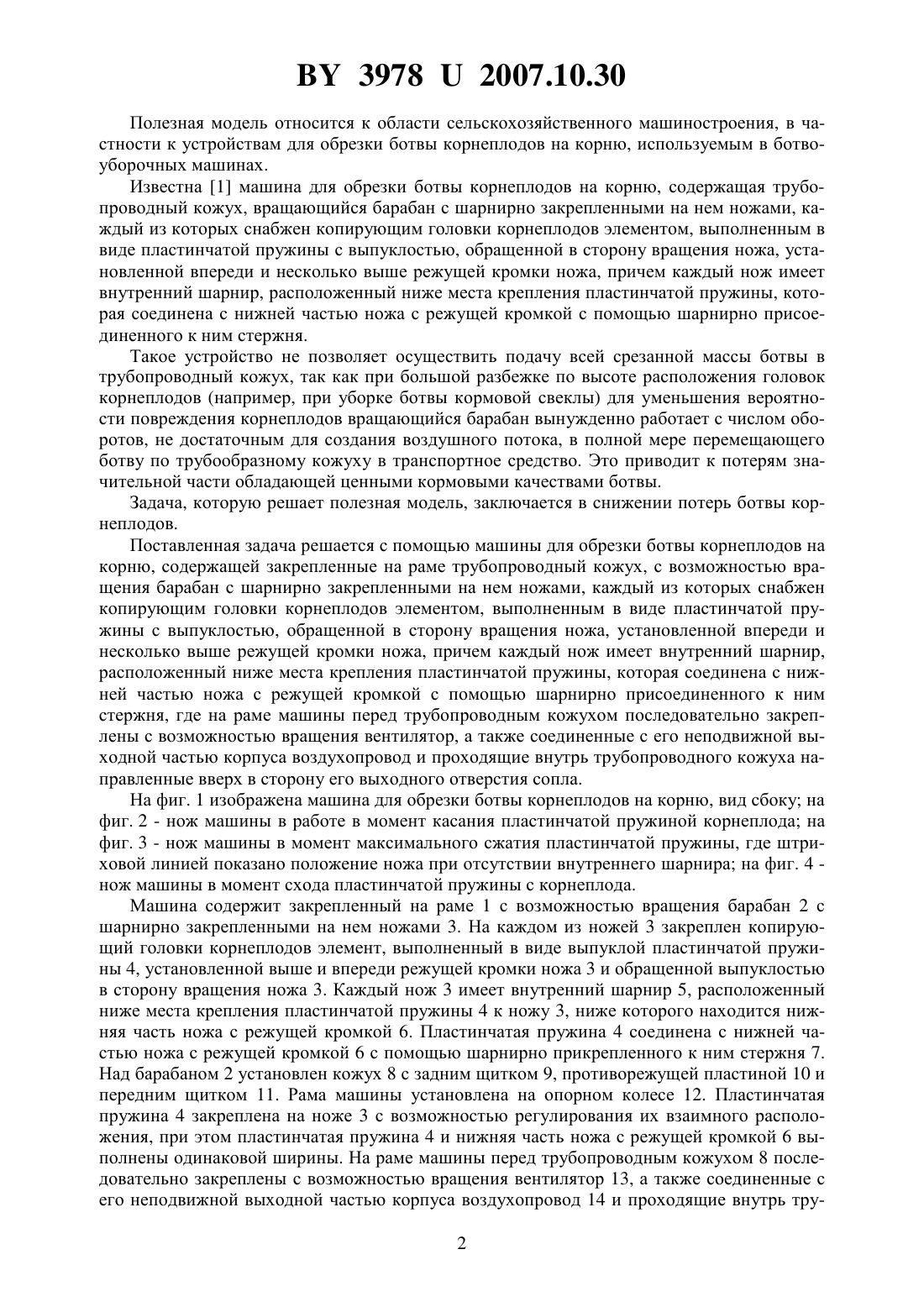

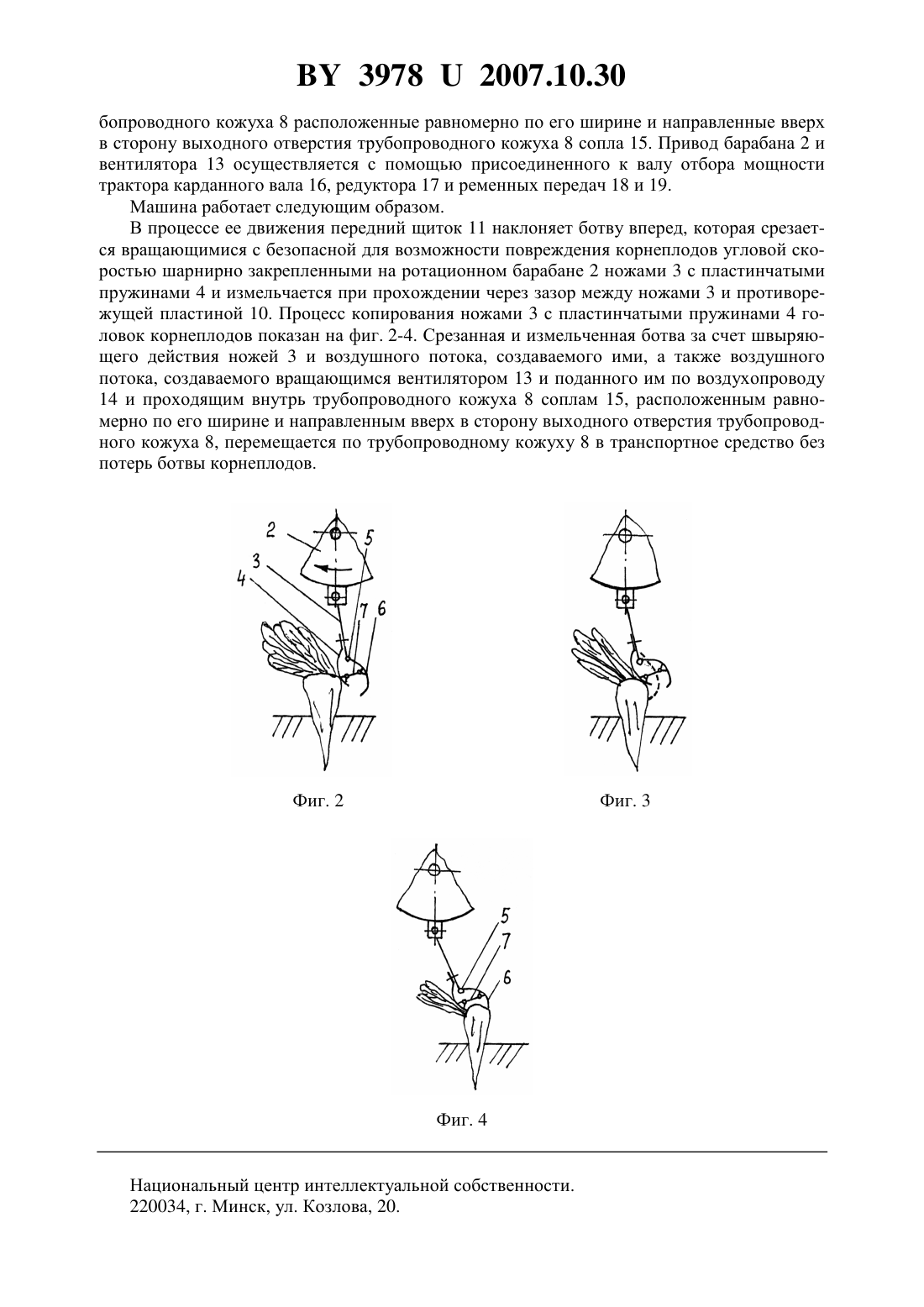

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МАШИНА ДЛЯ ОБРЕЗКИ БОТВЫ КОРНЕПЛОДОВ НА КОРНЮ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Агейчик Михаил Валерьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Машина для обрезки ботвы корнеплодов на корню, содержащая закрепленные на раме трубопроводный кожух, с возможностью вращения барабан с шарнирно закрепленными на нем ножами, каждый из которых снабжен копирующим головки корнеплодов элементом, выполненным в виде пластинчатой пружины с выпуклостью, обращенной в сторону вращения ножа, установленной впереди и несколько выше режущей кромки ножа, причем каждый нож имеет внутренний шарнир, расположенный ниже места крепления пластинчатой пружины, которая соединена с нижней частью ножа с режущей кромкой с помощью шарнирно присоединенного к ним стержня, отличающаяся тем, что на раме машины перед трубопроводным кожухом последовательно закреплены с возможностью вращения вентилятор, а также соединенные с его неподвижной выходной частью корпуса воздухопровод и проходящие внутрь трубопроводного кожуха направленные вверх в сторону его выходного отверстия сопла.(56) 1. Патент полезной модели Республики Беларусь 3266 , МПК А 01 23/02 // Бюл.6. - 2006. 39782007.10.30 Полезная модель относится к области сельскохозяйственного машиностроения, в частности к устройствам для обрезки ботвы корнеплодов на корню, используемым в ботвоуборочных машинах. Известна 1 машина для обрезки ботвы корнеплодов на корню, содержащая трубопроводный кожух, вращающийся барабан с шарнирно закрепленными на нем ножами, каждый из которых снабжен копирующим головки корнеплодов элементом, выполненным в виде пластинчатой пружины с выпуклостью, обращенной в сторону вращения ножа, установленной впереди и несколько выше режущей кромки ножа, причем каждый нож имеет внутренний шарнир, расположенный ниже места крепления пластинчатой пружины, которая соединена с нижней частью ножа с режущей кромкой с помощью шарнирно присоединенного к ним стержня. Такое устройство не позволяет осуществить подачу всей срезанной массы ботвы в трубопроводный кожух, так как при большой разбежке по высоте расположения головок корнеплодов (например, при уборке ботвы кормовой свеклы) для уменьшения вероятности повреждения корнеплодов вращающийся барабан вынужденно работает с числом оборотов, не достаточным для создания воздушного потока, в полной мере перемещающего ботву по трубообразному кожуху в транспортное средство. Это приводит к потерям значительной части обладающей ценными кормовыми качествами ботвы. Задача, которую решает полезная модель, заключается в снижении потерь ботвы корнеплодов. Поставленная задача решается с помощью машины для обрезки ботвы корнеплодов на корню, содержащей закрепленные на раме трубопроводный кожух, с возможностью вращения барабан с шарнирно закрепленными на нем ножами, каждый из которых снабжен копирующим головки корнеплодов элементом, выполненным в виде пластинчатой пружины с выпуклостью, обращенной в сторону вращения ножа, установленной впереди и несколько выше режущей кромки ножа, причем каждый нож имеет внутренний шарнир,расположенный ниже места крепления пластинчатой пружины, которая соединена с нижней частью ножа с режущей кромкой с помощью шарнирно присоединенного к ним стержня, где на раме машины перед трубопроводным кожухом последовательно закреплены с возможностью вращения вентилятор, а также соединенные с его неподвижной выходной частью корпуса воздухопровод и проходящие внутрь трубопроводного кожуха направленные вверх в сторону его выходного отверстия сопла. На фиг. 1 изображена машина для обрезки ботвы корнеплодов на корню, вид сбоку на фиг. 2 - нож машины в работе в момент касания пластинчатой пружиной корнеплода на фиг. 3 - нож машины в момент максимального сжатия пластинчатой пружины, где штриховой линией показано положение ножа при отсутствии внутреннего шарнира на фиг. 4 нож машины в момент схода пластинчатой пружины с корнеплода. Машина содержит закрепленный на раме 1 с возможностью вращения барабан 2 с шарнирно закрепленными на нем ножами 3. На каждом из ножей 3 закреплен копирующий головки корнеплодов элемент, выполненный в виде выпуклой пластинчатой пружины 4, установленной выше и впереди режущей кромки ножа 3 и обращенной выпуклостью в сторону вращения ножа 3. Каждый нож 3 имеет внутренний шарнир 5, расположенный ниже места крепления пластинчатой пружины 4 к ножу 3, ниже которого находится нижняя часть ножа с режущей кромкой 6. Пластинчатая пружина 4 соединена с нижней частью ножа с режущей кромкой 6 с помощью шарнирно прикрепленного к ним стержня 7. Над барабаном 2 установлен кожух 8 с задним щитком 9, противорежущей пластиной 10 и передним щитком 11. Рама машины установлена на опорном колесе 12. Пластинчатая пружина 4 закреплена на ноже 3 с возможностью регулирования их взаимного расположения, при этом пластинчатая пружина 4 и нижняя часть ножа с режущей кромкой 6 выполнены одинаковой ширины. На раме машины перед трубопроводным кожухом 8 последовательно закреплены с возможностью вращения вентилятор 13, а также соединенные с его неподвижной выходной частью корпуса воздухопровод 14 и проходящие внутрь тру 2 39782007.10.30 бопроводного кожуха 8 расположенные равномерно по его ширине и направленные вверх в сторону выходного отверстия трубопроводного кожуха 8 сопла 15. Привод барабана 2 и вентилятора 13 осуществляется с помощью присоединенного к валу отбора мощности трактора карданного вала 16, редуктора 17 и ременных передач 18 и 19. Машина работает следующим образом. В процессе ее движения передний щиток 11 наклоняет ботву вперед, которая срезается вращающимися с безопасной для возможности повреждения корнеплодов угловой скоростью шарнирно закрепленными на ротационном барабане 2 ножами 3 с пластинчатыми пружинами 4 и измельчается при прохождении через зазор между ножами 3 и противорежущей пластиной 10. Процесс копирования ножами 3 с пластинчатыми пружинами 4 головок корнеплодов показан на фиг. 2-4. Срезанная и измельченная ботва за счет швыряющего действия ножей 3 и воздушного потока, создаваемого ими, а также воздушного потока, создаваемого вращающимся вентилятором 13 и поданного им по воздухопроводу 14 и проходящим внутрь трубопроводного кожуха 8 соплам 15, расположенным равномерно по его ширине и направленным вверх в сторону выходного отверстия трубопроводного кожуха 8, перемещается по трубопроводному кожуху 8 в транспортное средство без потерь ботвы корнеплодов. Фиг. 4 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
