Буровая вышка

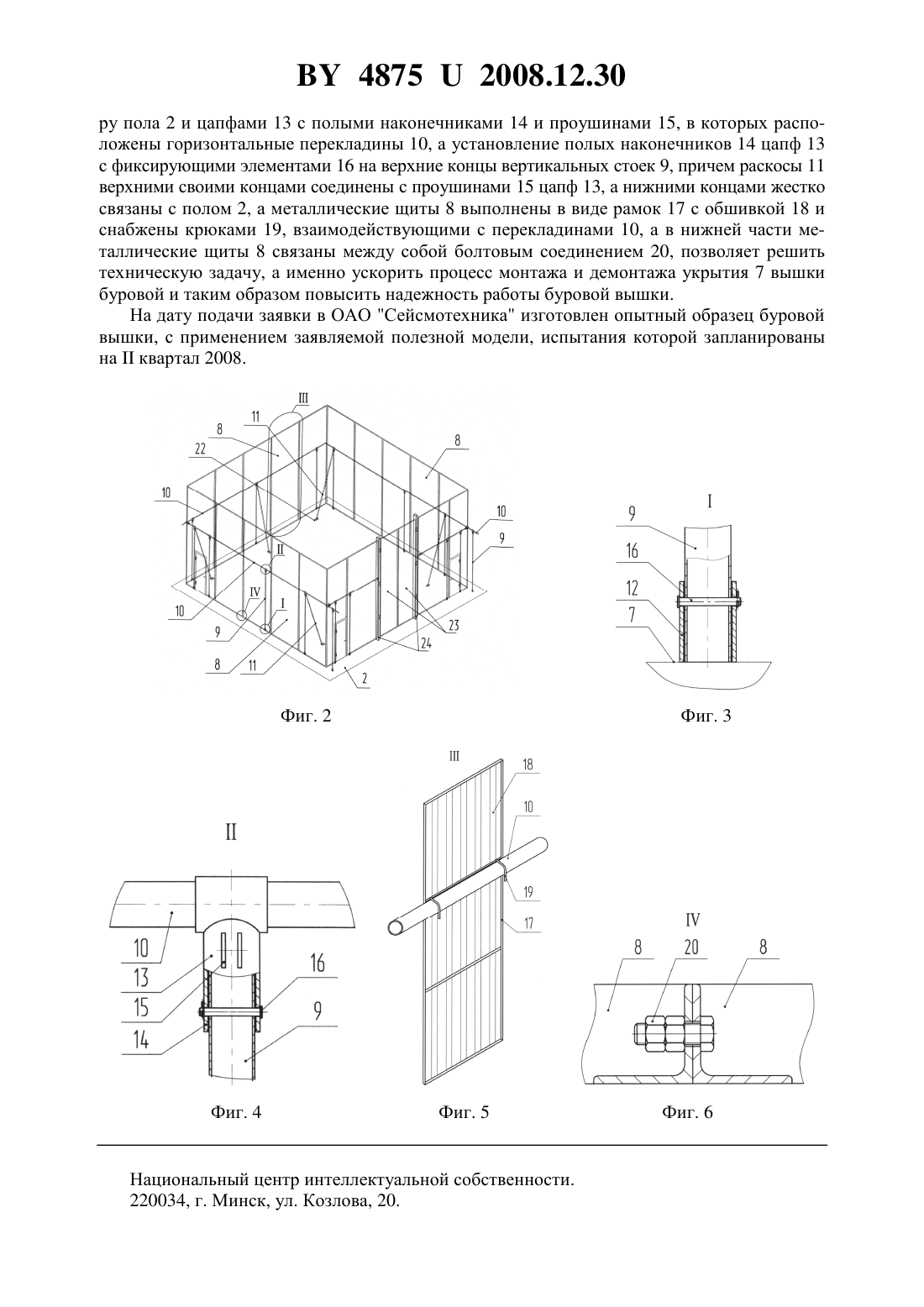

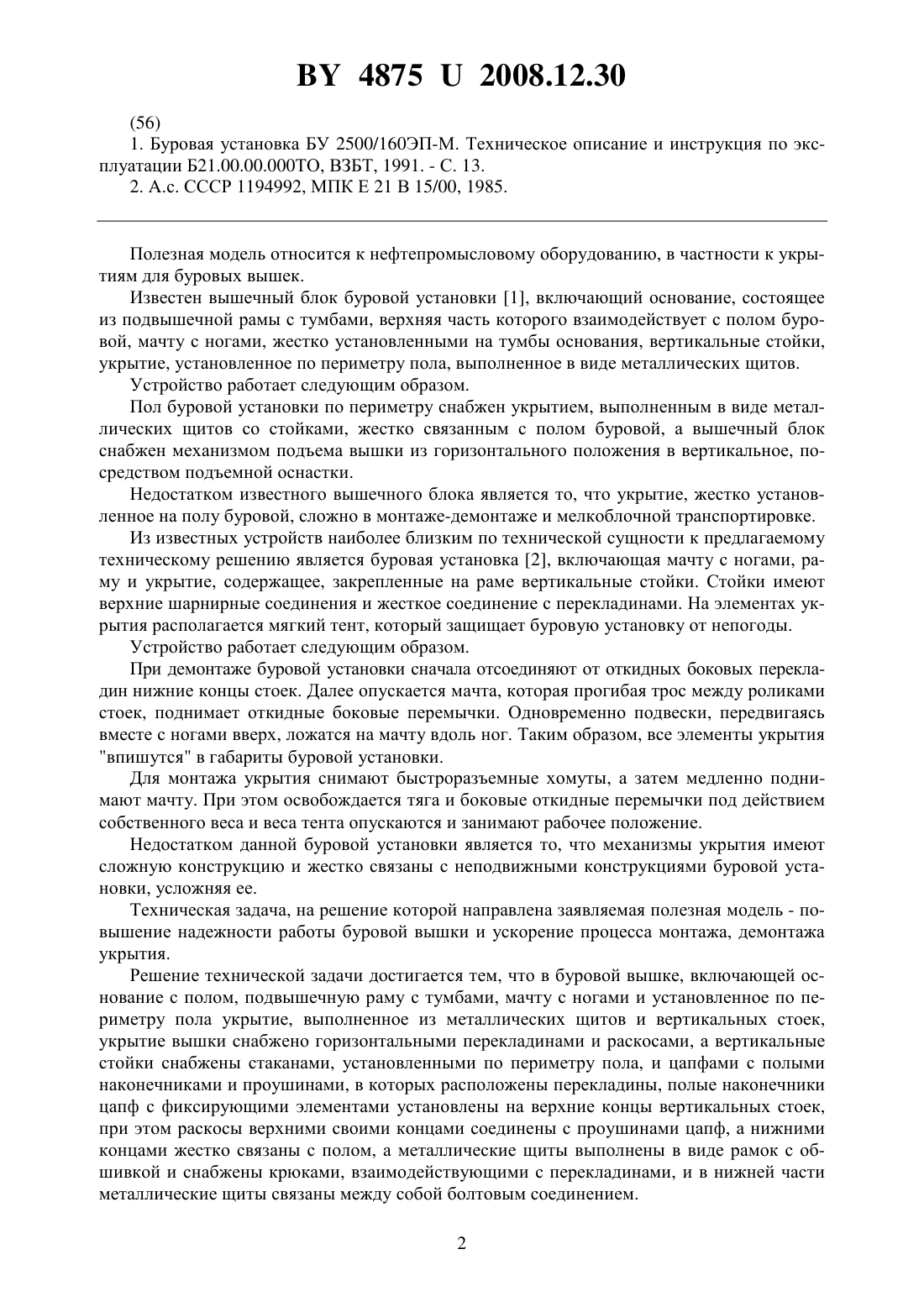

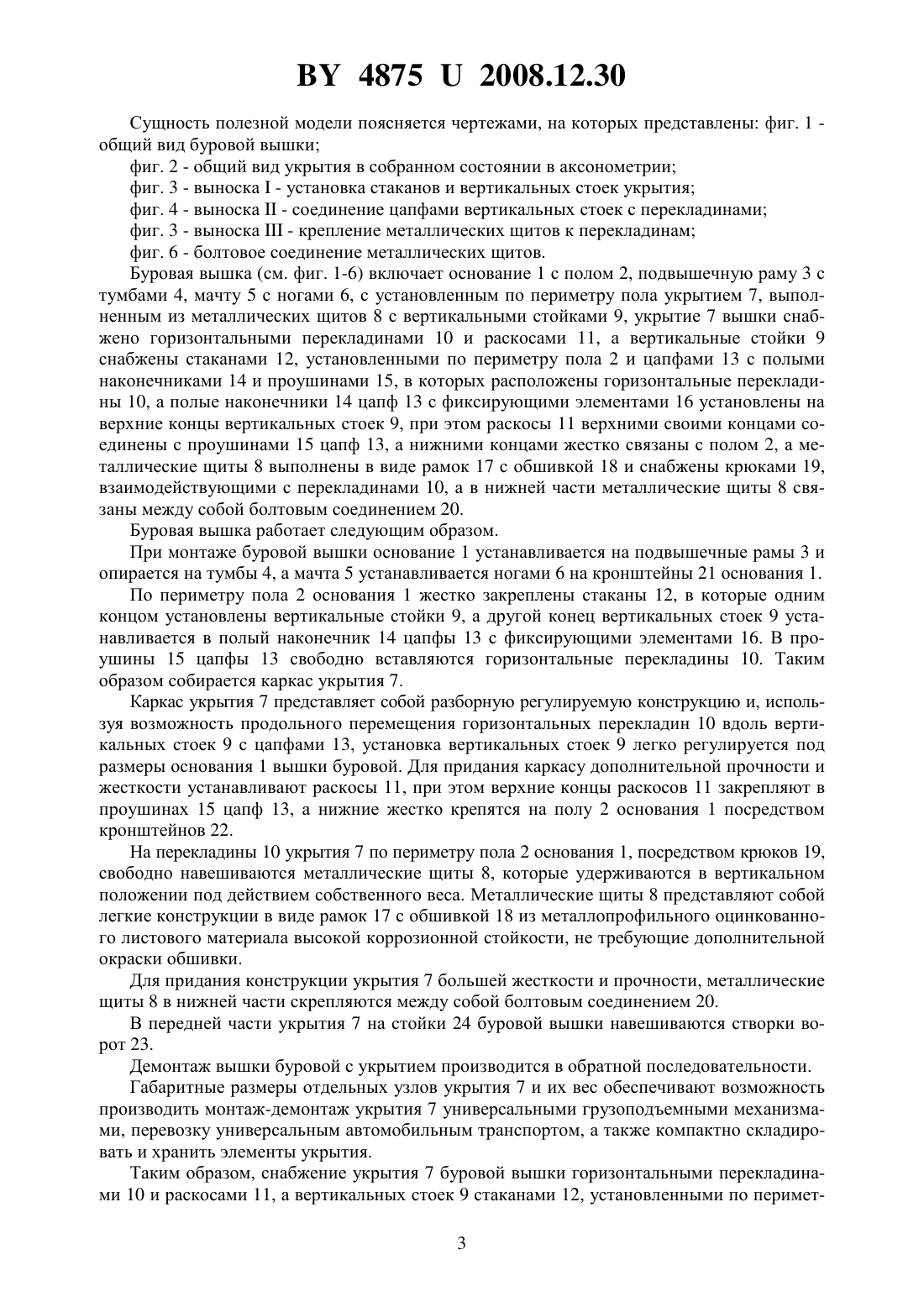

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Сейсмотехника(72) Авторы Алампиев Олег Александрович Шейбут Геннадий Евгеньевич Андросенко Александр Павлович Новикова Светлана Казимировна Козусева Тамара Ивановна(73) Патентообладатель Открытое акционерное общество Сейсмотехника(57) Буровая вышка, включающая основание с полом, подвышенную раму с тумбами, мачту с ногами и установленное по периметру пола укрытие, выполненное из металлических щитов и вертикальных стоек, отличающаяся тем, что укрытие вышки снабжено горизонтальными перекладинами и раскосами, а вертикальные стойки снабжены стаканами, установленными по периметру пола, и цапфами с полыми наконечниками и проушинами, в которых расположены перекладины, полые наконечники цапф с фиксирующими элементами установлены на верхние концы вертикальных стоек, при этом раскосы верхними своими концами соединены с проушинами цапф, а нижними концами жестко связаны с полом, а металлические щиты выполнены в виде рамок с обшивкой и снабжены крюками,взаимодействующими с перекладинами, и в нижней части металлические щиты связаны между собой болтовым соединением.(56) 1. Буровая установка БУ 2500/160 ЭП-М. Техническое описание и инструкция по эксплуатации Б 21.00.00.000 ТО, ВЗБТ, 1991. - С. 13. 2. .с. СССР 1194992, МПК Е 21 В 15/00, 1985. Полезная модель относится к нефтепромысловому оборудованию, в частности к укрытиям для буровых вышек. Известен вышечный блок буровой установки 1, включающий основание, состоящее из подвышечной рамы с тумбами, верхняя часть которого взаимодействует с полом буровой, мачту с ногами, жестко установленными на тумбы основания, вертикальные стойки,укрытие, установленное по периметру пола, выполненное в виде металлических щитов. Устройство работает следующим образом. Пол буровой установки по периметру снабжен укрытием, выполненным в виде металлических щитов со стойками, жестко связанным с полом буровой, а вышечный блок снабжен механизмом подъема вышки из горизонтального положения в вертикальное, посредством подъемной оснастки. Недостатком известного вышечного блока является то, что укрытие, жестко установленное на полу буровой, сложно в монтаже-демонтаже и мелкоблочной транспортировке. Из известных устройств наиболее близким по технической сущности к предлагаемому техническому решению является буровая установка 2, включающая мачту с ногами, раму и укрытие, содержащее, закрепленные на раме вертикальные стойки. Стойки имеют верхние шарнирные соединения и жесткое соединение с перекладинами. На элементах укрытия располагается мягкий тент, который защищает буровую установку от непогоды. Устройство работает следующим образом. При демонтаже буровой установки сначала отсоединяют от откидных боковых перекладин нижние концы стоек. Далее опускается мачта, которая прогибая трос между роликами стоек, поднимает откидные боковые перемычки. Одновременно подвески, передвигаясь вместе с ногами вверх, ложатся на мачту вдоль ног. Таким образом, все элементы укрытия впишутся в габариты буровой установки. Для монтажа укрытия снимают быстроразъемные хомуты, а затем медленно поднимают мачту. При этом освобождается тяга и боковые откидные перемычки под действием собственного веса и веса тента опускаются и занимают рабочее положение. Недостатком данной буровой установки является то, что механизмы укрытия имеют сложную конструкцию и жестко связаны с неподвижными конструкциями буровой установки, усложняя ее. Техническая задача, на решение которой направлена заявляемая полезная модель - повышение надежности работы буровой вышки и ускорение процесса монтажа, демонтажа укрытия. Решение технической задачи достигается тем, что в буровой вышке, включающей основание с полом, подвышечную раму с тумбами, мачту с ногами и установленное по периметру пола укрытие, выполненное из металлических щитов и вертикальных стоек,укрытие вышки снабжено горизонтальными перекладинами и раскосами, а вертикальные стойки снабжены стаканами, установленными по периметру пола, и цапфами с полыми наконечниками и проушинами, в которых расположены перекладины, полые наконечники цапф с фиксирующими элементами установлены на верхние концы вертикальных стоек,при этом раскосы верхними своими концами соединены с проушинами цапф, а нижними концами жестко связаны с полом, а металлические щиты выполнены в виде рамок с обшивкой и снабжены крюками, взаимодействующими с перекладинами, и в нижней части металлические щиты связаны между собой болтовым соединением. 2 48752008.12.30 Сущность полезной модели поясняется чертежами, на которых представлены фиг. 1 общий вид буровой вышки фиг. 2 - общий вид укрытия в собранном состоянии в аксонометрии фиг. 3 - выноска- установка стаканов и вертикальных стоек укрытия фиг. 4 - выноска- соединение цапфами вертикальных стоек с перекладинами фиг. 3 - выноска- крепление металлических щитов к перекладинам фиг. 6 - болтовое соединение металлических щитов. Буровая вышка (см. фиг. 1-6) включает основание 1 с полом 2, подвышечную раму 3 с тумбами 4, мачту 5 с ногами 6, с установленным по периметру пола укрытием 7, выполненным из металлических щитов 8 с вертикальными стойками 9, укрытие 7 вышки снабжено горизонтальными перекладинами 10 и раскосами 11, а вертикальные стойки 9 снабжены стаканами 12, установленными по периметру пола 2 и цапфами 13 с полыми наконечниками 14 и проушинами 15, в которых расположены горизонтальные перекладины 10, а полые наконечники 14 цапф 13 с фиксирующими элементами 16 установлены на верхние концы вертикальных стоек 9, при этом раскосы 11 верхними своими концами соединены с проушинами 15 цапф 13, а нижними концами жестко связаны с полом 2, а металлические щиты 8 выполнены в виде рамок 17 с обшивкой 18 и снабжены крюками 19,взаимодействующими с перекладинами 10, а в нижней части металлические щиты 8 связаны между собой болтовым соединением 20. Буровая вышка работает следующим образом. При монтаже буровой вышки основание 1 устанавливается на подвышечные рамы 3 и опирается на тумбы 4, а мачта 5 устанавливается ногами 6 на кронштейны 21 основания 1. По периметру пола 2 основания 1 жестко закреплены стаканы 12, в которые одним концом установлены вертикальные стойки 9, а другой конец вертикальных стоек 9 устанавливается в полый наконечник 14 цапфы 13 с фиксирующими элементами 16. В проушины 15 цапфы 13 свободно вставляются горизонтальные перекладины 10. Таким образом собирается каркас укрытия 7. Каркас укрытия 7 представляет собой разборную регулируемую конструкцию и, используя возможность продольного перемещения горизонтальных перекладин 10 вдоль вертикальных стоек 9 с цапфами 13, установка вертикальных стоек 9 легко регулируется под размеры основания 1 вышки буровой. Для придания каркасу дополнительной прочности и жесткости устанавливают раскосы 11, при этом верхние концы раскосов 11 закрепляют в проушинах 15 цапф 13, а нижние жестко крепятся на полу 2 основания 1 посредством кронштейнов 22. На перекладины 10 укрытия 7 по периметру пола 2 основания 1, посредством крюков 19,свободно навешиваются металлические щиты 8, которые удерживаются в вертикальном положении под действием собственного веса. Металлические щиты 8 представляют собой легкие конструкции в виде рамок 17 с обшивкой 18 из металлопрофильного оцинкованного листового материала высокой коррозионной стойкости, не требующие дополнительной окраски обшивки. Для придания конструкции укрытия 7 большей жесткости и прочности, металлические щиты 8 в нижней части скрепляются между собой болтовым соединением 20. В передней части укрытия 7 на стойки 24 буровой вышки навешиваются створки ворот 23. Демонтаж вышки буровой с укрытием производится в обратной последовательности. Габаритные размеры отдельных узлов укрытия 7 и их вес обеспечивают возможность производить монтаж-демонтаж укрытия 7 универсальными грузоподъемными механизмами, перевозку универсальным автомобильным транспортом, а также компактно складировать и хранить элементы укрытия. Таким образом, снабжение укрытия 7 буровой вышки горизонтальными перекладинами 10 и раскосами 11, а вертикальных стоек 9 стаканами 12, установленными по перимет 3 48752008.12.30 ру пола 2 и цапфами 13 с полыми наконечниками 14 и проушинами 15, в которых расположены горизонтальные перекладины 10, а установление полых наконечников 14 цапф 13 с фиксирующими элементами 16 на верхние концы вертикальных стоек 9, причем раскосы 11 верхними своими концами соединены с проушинами 15 цапф 13, а нижними концами жестко связаны с полом 2, а металлические щиты 8 выполнены в виде рамок 17 с обшивкой 18 и снабжены крюками 19, взаимодействующими с перекладинами 10, а в нижней части металлические щиты 8 связаны между собой болтовым соединением 20, позволяет решить техническую задачу, а именно ускорить процесс монтажа и демонтажа укрытия 7 вышки буровой и таким образом повысить надежность работы буровой вышки. На дату подачи заявки в ОАО Сейсмотехника изготовлен опытный образец буровой вышки, с применением заявляемой полезной модели, испытания которой запланированы наквартал 2008. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
