Стогометатель

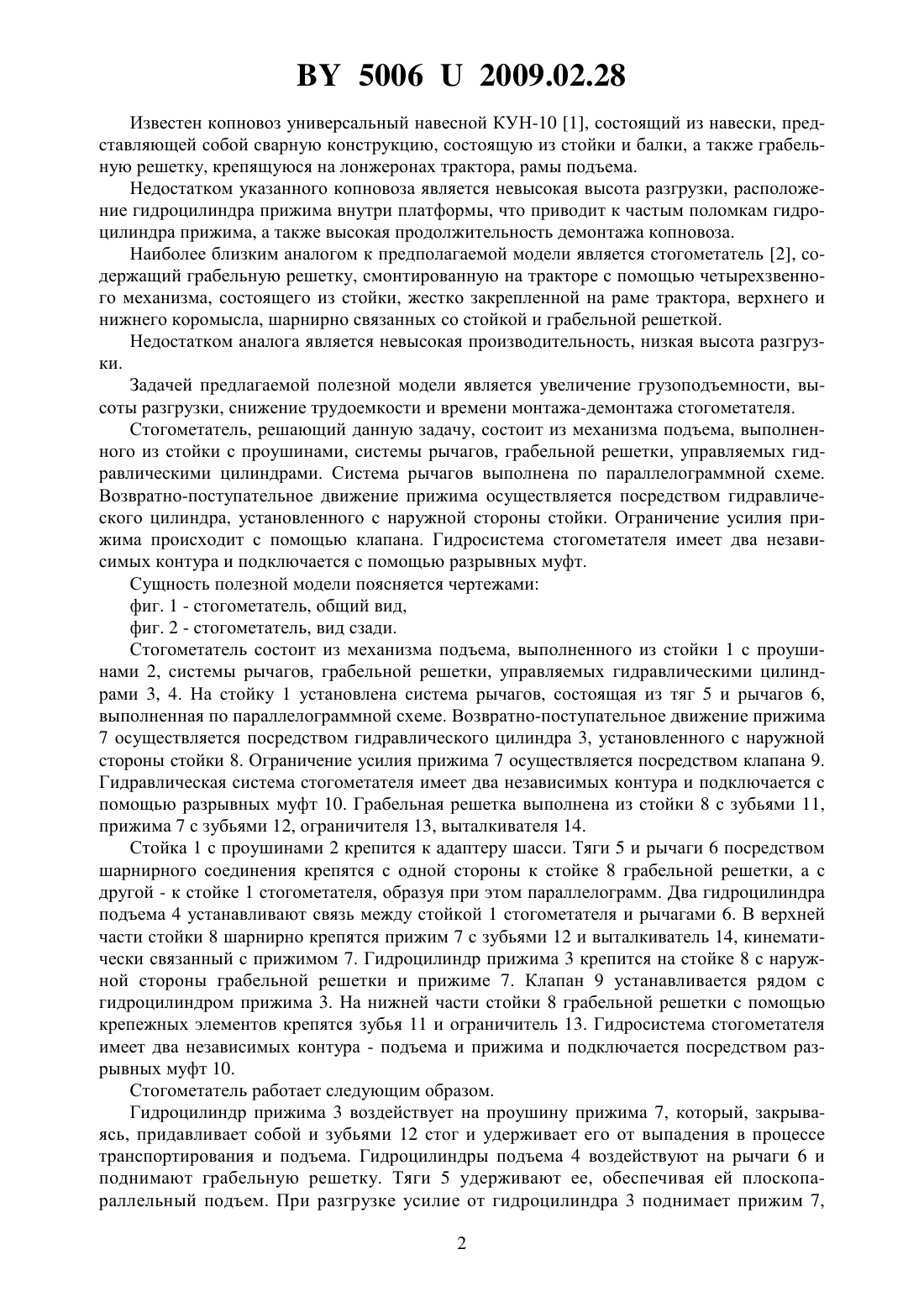

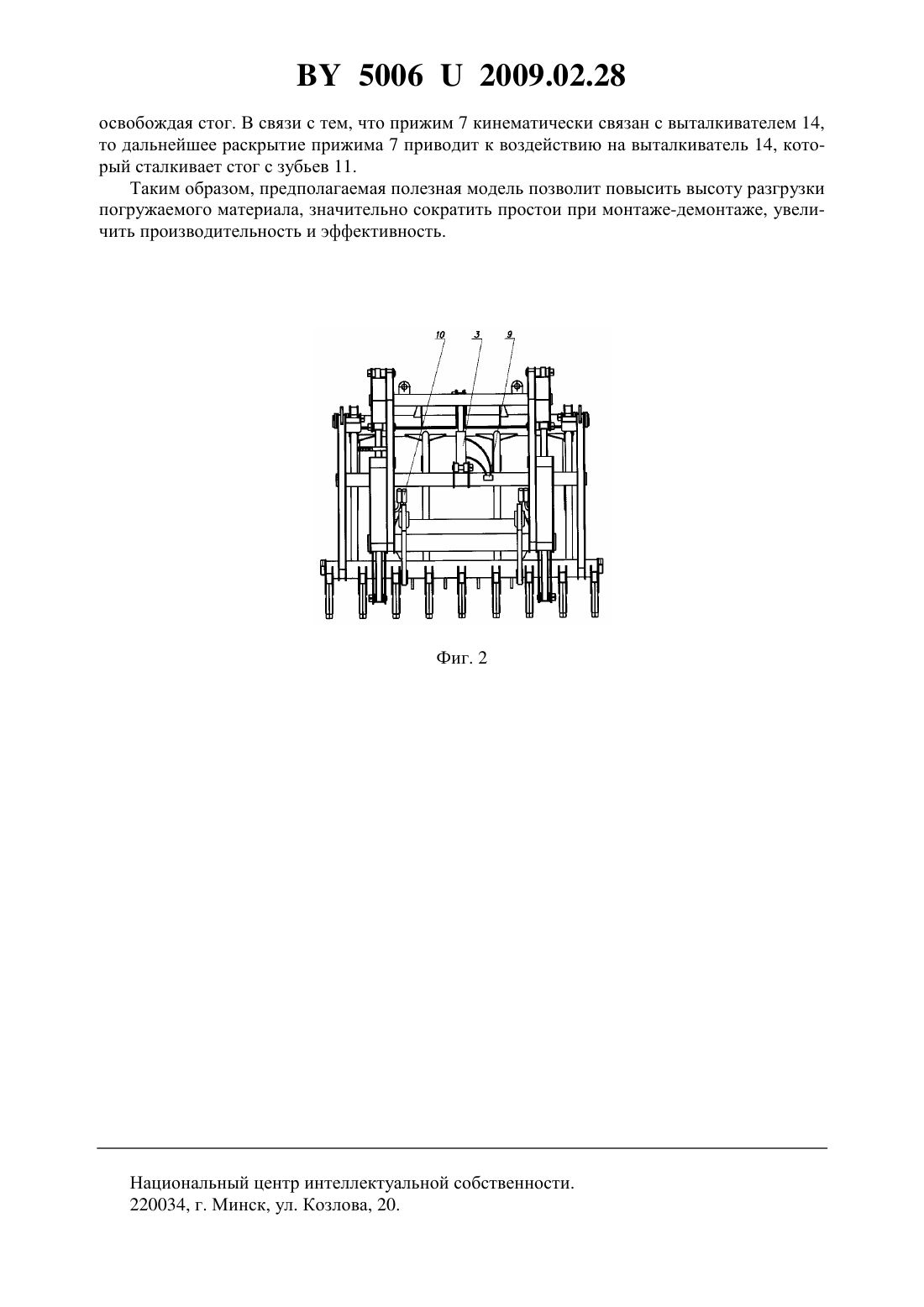

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Амкодор(72) Авторы Ермолич Евгений Михайлович Мезин Валентин Герардович Семашко Вячеслав Ильич Малиш Евгений Владимирович(73) Патентообладатель Открытое акционерное общество Амкодор(57) Стогометатель, содержащий механизм подъема, выполненный из стойки с проушинами, систему рычагов, гидравлические цилиндры, грабельную решетку, отличающийся тем, что система рычагов выполнена по параллелограммной схеме, возвратно-поступательное движение прижима осуществляется с помощью гидравлического цилиндра, установленного с наружной стороны стойки грабельной решетки, при этом ограничение усилия прижима осуществляется посредством клапана, а гидравлическая система стогометателя имеет два независимых контура и подключается посредством разрывных муфт.(56) 1. Копновоз универсальный навесной КУН-10. Техническое описание. Трактороэкспорт. - М. 2.93014930, 1995. Полезная модель относится к подъемно-транспортному оборудованию сельскохозяйственного назначения и может быть использована для подборки, транспортировки, погрузки, складирования сена и соломы в стога или скирды. 50062009.02.28 Известен копновоз универсальный навесной КУН-10 1, состоящий из навески, представляющей собой сварную конструкцию, состоящую из стойки и балки, а также грабельную решетку, крепящуюся на лонжеронах трактора, рамы подъема. Недостатком указанного копновоза является невысокая высота разгрузки, расположение гидроцилиндра прижима внутри платформы, что приводит к частым поломкам гидроцилиндра прижима, а также высокая продолжительность демонтажа копновоза. Наиболее близким аналогом к предполагаемой модели является стогометатель 2, содержащий грабельную решетку, смонтированную на тракторе с помощью четырехзвенного механизма, состоящего из стойки, жестко закрепленной на раме трактора, верхнего и нижнего коромысла, шарнирно связанных со стойкой и грабельной решеткой. Недостатком аналога является невысокая производительность, низкая высота разгрузки. Задачей предлагаемой полезной модели является увеличение грузоподъемности, высоты разгрузки, снижение трудоемкости и времени монтажа-демонтажа стогометателя. Стогометатель, решающий данную задачу, состоит из механизма подъема, выполненного из стойки с проушинами, системы рычагов, грабельной решетки, управляемых гидравлическими цилиндрами. Система рычагов выполнена по параллелограммной схеме. Возвратно-поступательное движение прижима осуществляется посредством гидравлического цилиндра, установленного с наружной стороны стойки. Ограничение усилия прижима происходит с помощью клапана. Гидросистема стогометателя имеет два независимых контура и подключается с помощью разрывных муфт. Сущность полезной модели поясняется чертежами фиг. 1 - стогометатель, общий вид,фиг. 2 - стогометатель, вид сзади. Стогометатель состоит из механизма подъема, выполненного из стойки 1 с проушинами 2, системы рычагов, грабельной решетки, управляемых гидравлическими цилиндрами 3, 4. На стойку 1 установлена система рычагов, состоящая из тяг 5 и рычагов 6,выполненная по параллелограммной схеме. Возвратно-поступательное движение прижима 7 осуществляется посредством гидравлического цилиндра 3, установленного с наружной стороны стойки 8. Ограничение усилия прижима 7 осуществляется посредством клапана 9. Гидравлическая система стогометателя имеет два независимых контура и подключается с помощью разрывных муфт 10. Грабельная решетка выполнена из стойки 8 с зубьями 11,прижима 7 с зубьями 12, ограничителя 13, выталкивателя 14. Стойка 1 с проушинами 2 крепится к адаптеру шасси. Тяги 5 и рычаги 6 посредством шарнирного соединения крепятся с одной стороны к стойке 8 грабельной решетки, а с другой - к стойке 1 стогометателя, образуя при этом параллелограмм. Два гидроцилиндра подъема 4 устанавливают связь между стойкой 1 стогометателя и рычагами 6. В верхней части стойки 8 шарнирно крепятся прижим 7 с зубьями 12 и выталкиватель 14, кинематически связанный с прижимом 7. Гидроцилиндр прижима 3 крепится на стойке 8 с наружной стороны грабельной решетки и прижиме 7. Клапан 9 устанавливается рядом с гидроцилиндром прижима 3. На нижней части стойки 8 грабельной решетки с помощью крепежных элементов крепятся зубья 11 и ограничитель 13. Гидросистема стогометателя имеет два независимых контура - подъема и прижима и подключается посредством разрывных муфт 10. Стогометатель работает следующим образом. Гидроцилиндр прижима 3 воздействует на проушину прижима 7, который, закрываясь, придавливает собой и зубьями 12 стог и удерживает его от выпадения в процессе транспортирования и подъема. Гидроцилиндры подъема 4 воздействуют на рычаги 6 и поднимают грабельную решетку. Тяги 5 удерживают ее, обеспечивая ей плоскопараллельный подъем. При разгрузке усилие от гидроцилиндра 3 поднимает прижим 7,2 50062009.02.28 освобождая стог. В связи с тем, что прижим 7 кинематически связан с выталкивателем 14,то дальнейшее раскрытие прижима 7 приводит к воздействию на выталкиватель 14, который сталкивает стог с зубьев 11. Таким образом, предполагаемая полезная модель позволит повысить высоту разгрузки погружаемого материала, значительно сократить простои при монтаже-демонтаже, увеличить производительность и эффективность. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
