Распорный анкер

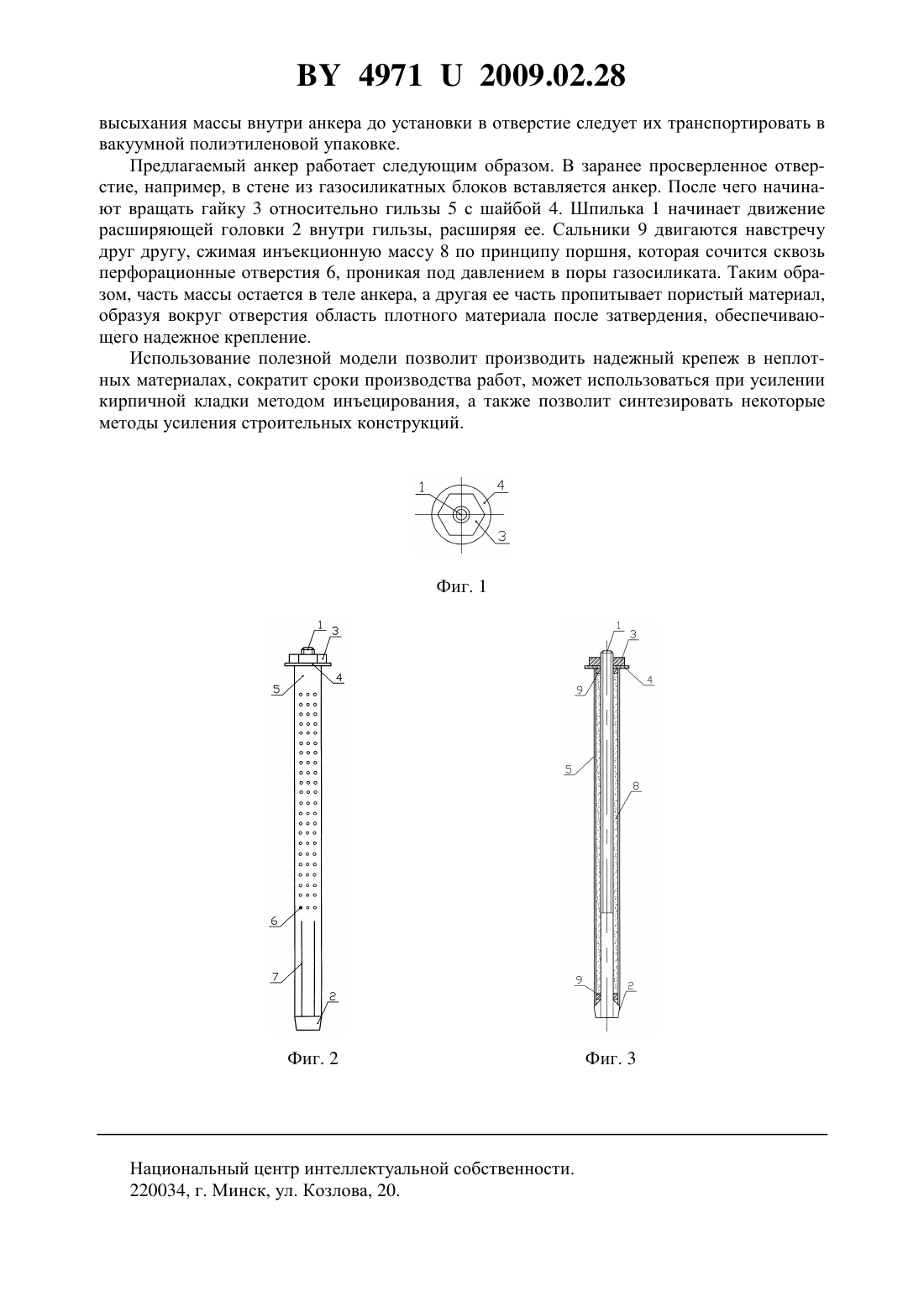

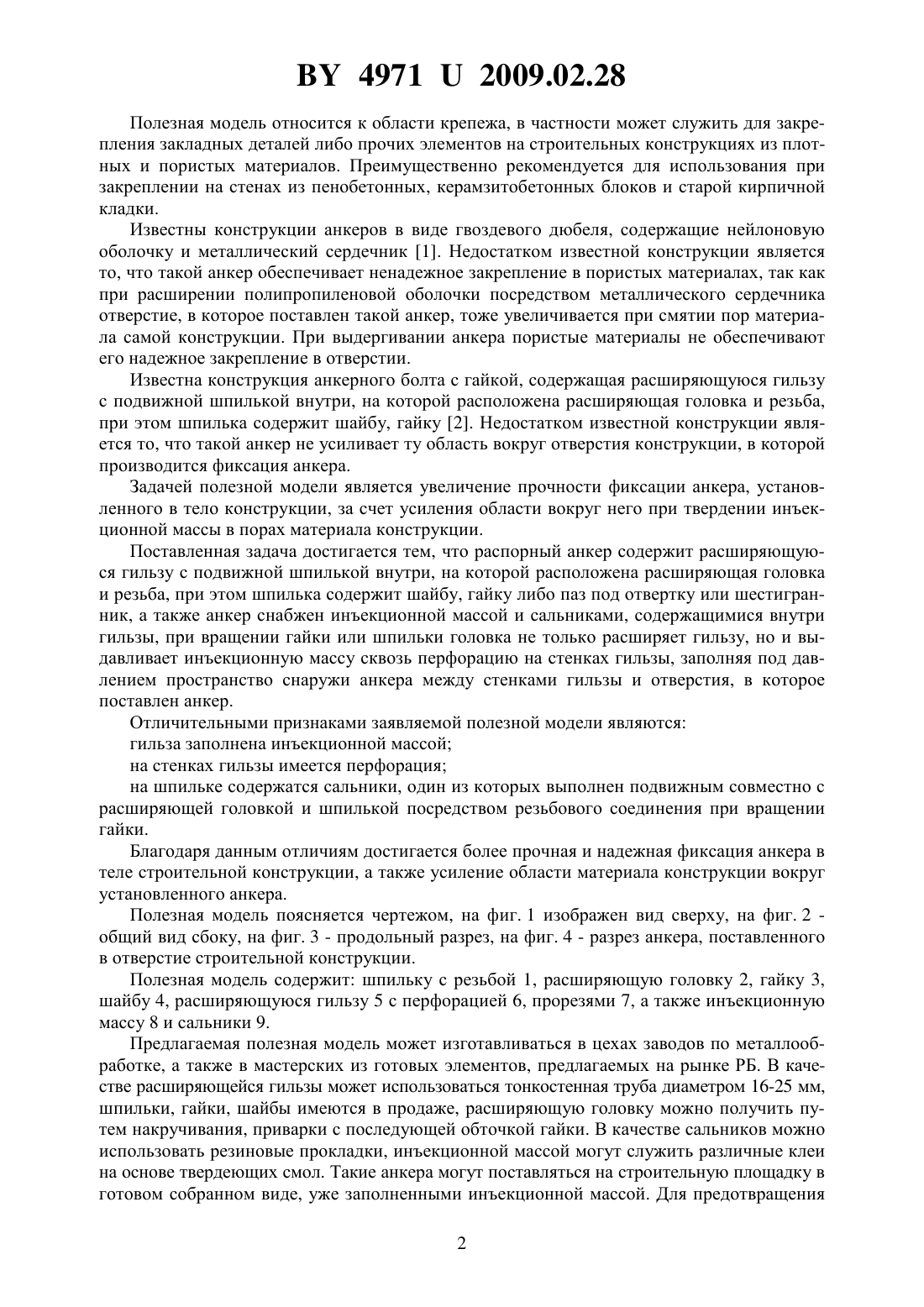

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Автор Котенков Илья Александрович(57) Распорный анкер, содержащий расширяющуюся гильзу с прорезями и подвижную шпильку внутри, на которой расположена расширяющая головка и резьба, при этом шпилька содержит шайбу и гайку, отличающийся тем, что гильза имеет перфорацию на стенках и заполнена инъекционной массой, а шпилька содержит сальники, один из которых выполнен подвижным совместно с расширяющей головкой и шпилькой посредством резьбового соединения при вращении гайки.(56) 1. Каталог фирмы ИЧТП Еврокрепеж ЕКТКаталог 2007. - С. 8. 2. Каталог фирмы ИЧТП Еврокрепеж ЕКТКаталог 2007. - С. 34. 49712009.02.28 Полезная модель относится к области крепежа, в частности может служить для закрепления закладных деталей либо прочих элементов на строительных конструкциях из плотных и пористых материалов. Преимущественно рекомендуется для использования при закреплении на стенах из пенобетонных, керамзитобетонных блоков и старой кирпичной кладки. Известны конструкции анкеров в виде гвоздевого дюбеля, содержащие нейлоновую оболочку и металлический сердечник 1. Недостатком известной конструкции является то, что такой анкер обеспечивает ненадежное закрепление в пористых материалах, так как при расширении полипропиленовой оболочки посредством металлического сердечника отверстие, в которое поставлен такой анкер, тоже увеличивается при смятии пор материала самой конструкции. При выдергивании анкера пористые материалы не обеспечивают его надежное закрепление в отверстии. Известна конструкция анкерного болта с гайкой, содержащая расширяющуюся гильзу с подвижной шпилькой внутри, на которой расположена расширяющая головка и резьба,при этом шпилька содержит шайбу, гайку 2. Недостатком известной конструкции является то, что такой анкер не усиливает ту область вокруг отверстия конструкции, в которой производится фиксация анкера. Задачей полезной модели является увеличение прочности фиксации анкера, установленного в тело конструкции, за счет усиления области вокруг него при твердении инъекционной массы в порах материала конструкции. Поставленная задача достигается тем, что распорный анкер содержит расширяющуюся гильзу с подвижной шпилькой внутри, на которой расположена расширяющая головка и резьба, при этом шпилька содержит шайбу, гайку либо паз под отвертку или шестигранник, а также анкер снабжен инъекционной массой и сальниками, содержащимися внутри гильзы, при вращении гайки или шпильки головка не только расширяет гильзу, но и выдавливает инъекционную массу сквозь перфорацию на стенках гильзы, заполняя под давлением пространство снаружи анкера между стенками гильзы и отверстия, в которое поставлен анкер. Отличительными признаками заявляемой полезной модели являются гильза заполнена инъекционной массой на стенках гильзы имеется перфорация на шпильке содержатся сальники, один из которых выполнен подвижным совместно с расширяющей головкой и шпилькой посредством резьбового соединения при вращении гайки. Благодаря данным отличиям достигается более прочная и надежная фиксация анкера в теле строительной конструкции, а также усиление области материала конструкции вокруг установленного анкера. Полезная модель поясняется чертежом, на фиг. 1 изображен вид сверху, на фиг. 2 общий вид сбоку, на фиг. 3 - продольный разрез, на фиг. 4 - разрез анкера, поставленного в отверстие строительной конструкции. Полезная модель содержит шпильку с резьбой 1, расширяющую головку 2, гайку 3,шайбу 4, расширяющуюся гильзу 5 с перфорацией 6, прорезями 7, а также инъекционную массу 8 и сальники 9. Предлагаемая полезная модель может изготавливаться в цехах заводов по металлообработке, а также в мастерских из готовых элементов, предлагаемых на рынке РБ. В качестве расширяющейся гильзы может использоваться тонкостенная труба диаметром 16-25 мм,шпильки, гайки, шайбы имеются в продаже, расширяющую головку можно получить путем накручивания, приварки с последующей обточкой гайки. В качестве сальников можно использовать резиновые прокладки, инъекционной массой могут служить различные клеи на основе твердеющих смол. Такие анкера могут поставляться на строительную площадку в готовом собранном виде, уже заполненными инъекционной массой. Для предотвращения 2 49712009.02.28 высыхания массы внутри анкера до установки в отверстие следует их транспортировать в вакуумной полиэтиленовой упаковке. Предлагаемый анкер работает следующим образом. В заранее просверленное отверстие, например, в стене из газосиликатных блоков вставляется анкер. После чего начинают вращать гайку 3 относительно гильзы 5 с шайбой 4. Шпилька 1 начинает движение расширяющей головки 2 внутри гильзы, расширяя ее. Сальники 9 двигаются навстречу друг другу, сжимая инъекционную массу 8 по принципу поршня, которая сочится сквозь перфорационные отверстия 6, проникая под давлением в поры газосиликата. Таким образом, часть массы остается в теле анкера, а другая ее часть пропитывает пористый материал,образуя вокруг отверстия область плотного материала после затвердения, обеспечивающего надежное крепление. Использование полезной модели позволит производить надежный крепеж в неплотных материалах, сократит сроки производства работ, может использоваться при усилении кирпичной кладки методом инъецирования, а также позволит синтезировать некоторые методы усиления строительных конструкций. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
