Бульдозер

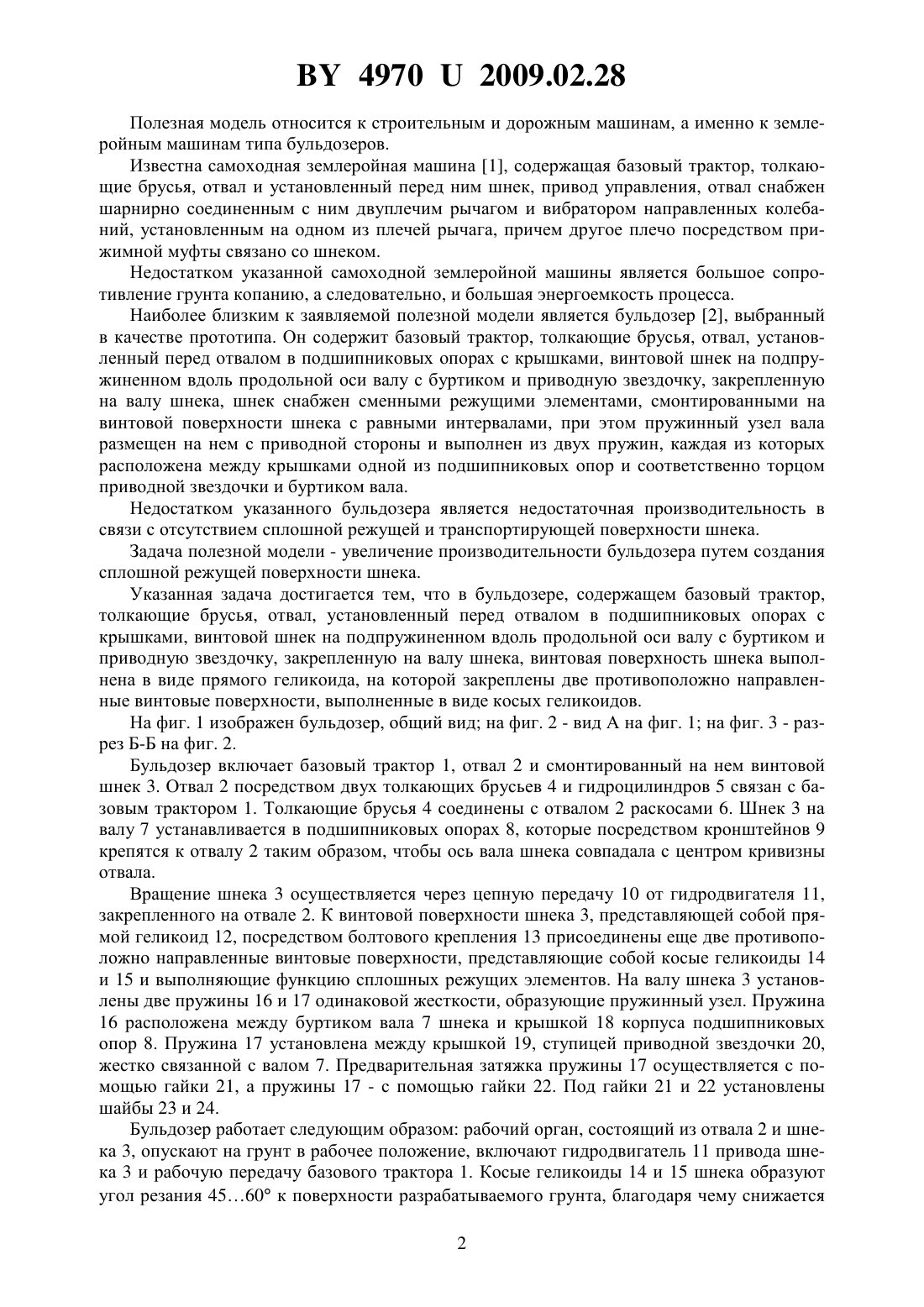

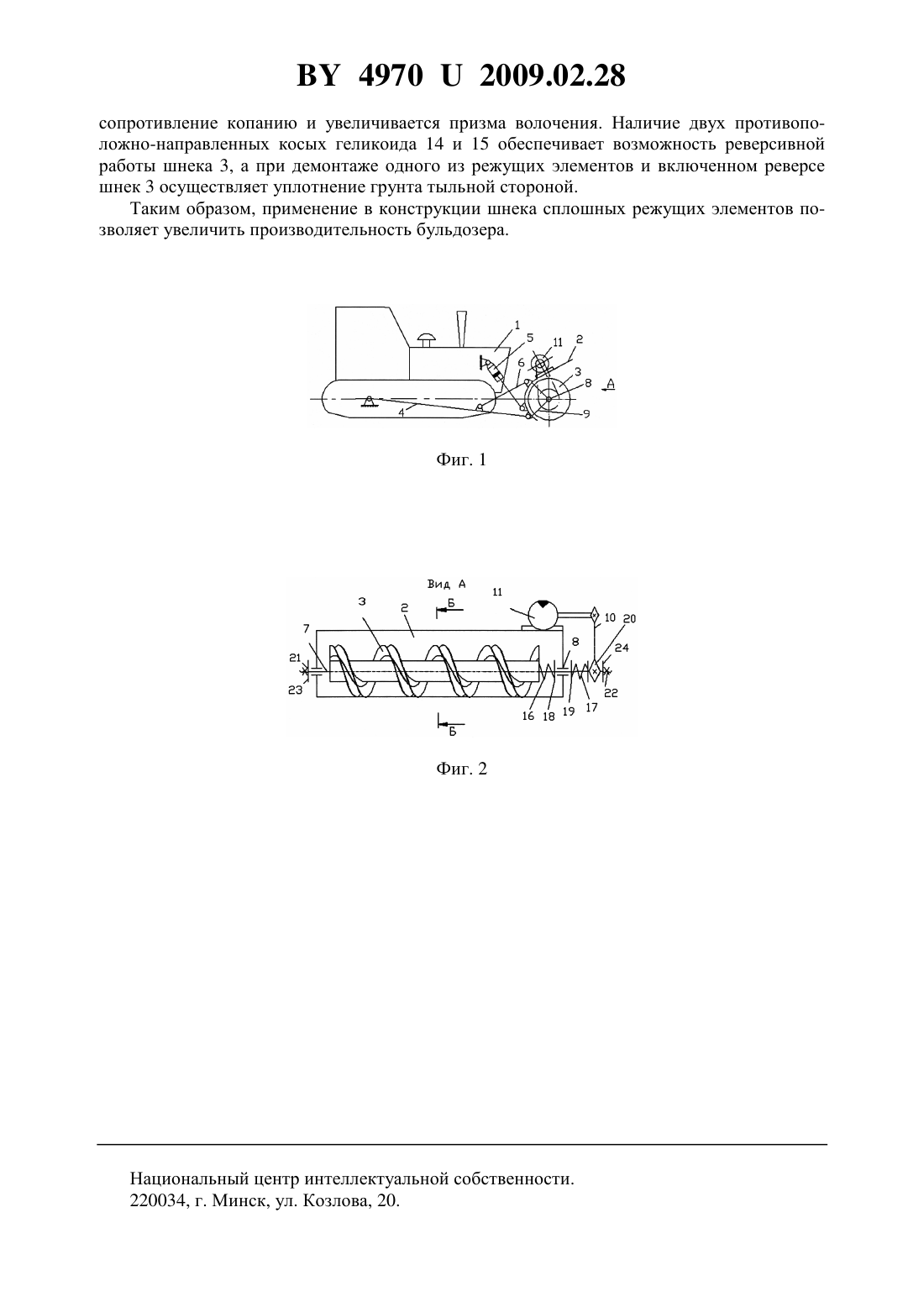

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Белорусский национальный технический университет(72) Авторы Скоробогатый Владимир Анатольевич Цуранов Роман Вячеславович(73) Патентообладатель Белорусский национальный технический университет(57) Бульдозер, содержащий базовый трактор, толкающие брусья, отвал, установленный перед отвалом в подшипниковых опорах с крышками, винтовой шнек на подпружиненном вдоль продольной оси валу с буртиком и приводную звездочку, закрепленную на валу шнека, отличающийся тем, что винтовая поверхность шнека выполнена в виде прямого геликоида, на которой закреплены две противоположно направленные винтовые поверхности, выполненные в виде косых геликоидов. 49702009.02.28 Полезная модель относится к строительным и дорожным машинам, а именно к землеройным машинам типа бульдозеров. Известна самоходная землеройная машина 1, содержащая базовый трактор, толкающие брусья, отвал и установленный перед ним шнек, привод управления, отвал снабжен шарнирно соединенным с ним двуплечим рычагом и вибратором направленных колебаний, установленным на одном из плечей рычага, причем другое плечо посредством прижимной муфты связано со шнеком. Недостатком указанной самоходной землеройной машины является большое сопротивление грунта копанию, а следовательно, и большая энергоемкость процесса. Наиболее близким к заявляемой полезной модели является бульдозер 2, выбранный в качестве прототипа. Он содержит базовый трактор, толкающие брусья, отвал, установленный перед отвалом в подшипниковых опорах с крышками, винтовой шнек на подпружиненном вдоль продольной оси валу с буртиком и приводную звездочку, закрепленную на валу шнека, шнек снабжен сменными режущими элементами, смонтированными на винтовой поверхности шнека с равными интервалами, при этом пружинный узел вала размещен на нем с приводной стороны и выполнен из двух пружин, каждая из которых расположена между крышками одной из подшипниковых опор и соответственно торцом приводной звездочки и буртиком вала. Недостатком указанного бульдозера является недостаточная производительность в связи с отсутствием сплошной режущей и транспортирующей поверхности шнека. Задача полезной модели - увеличение производительности бульдозера путем создания сплошной режущей поверхности шнека. Указанная задача достигается тем, что в бульдозере, содержащем базовый трактор,толкающие брусья, отвал, установленный перед отвалом в подшипниковых опорах с крышками, винтовой шнек на подпружиненном вдоль продольной оси валу с буртиком и приводную звездочку, закрепленную на валу шнека, винтовая поверхность шнека выполнена в виде прямого геликоида, на которой закреплены две противоположно направленные винтовые поверхности, выполненные в виде косых геликоидов. На фиг. 1 изображен бульдозер, общий вид на фиг. 2 - вид А на фиг. 1 на фиг. 3 - разрез Б-Б на фиг. 2. Бульдозер включает базовый трактор 1, отвал 2 и смонтированный на нем винтовой шнек 3. Отвал 2 посредством двух толкающих брусьев 4 и гидроцилиндров 5 связан с базовым трактором 1. Толкающие брусья 4 соединены с отвалом 2 раскосами 6. Шнек 3 на валу 7 устанавливается в подшипниковых опорах 8, которые посредством кронштейнов 9 крепятся к отвалу 2 таким образом, чтобы ось вала шнека совпадала с центром кривизны отвала. Вращение шнека 3 осуществляется через цепную передачу 10 от гидродвигателя 11,закрепленного на отвале 2. К винтовой поверхности шнека 3, представляющей собой прямой геликоид 12, посредством болтового крепления 13 присоединены еще две противоположно направленные винтовые поверхности, представляющие собой косые геликоиды 14 и 15 и выполняющие функцию сплошных режущих элементов. На валу шнека 3 установлены две пружины 16 и 17 одинаковой жесткости, образующие пружинный узел. Пружина 16 расположена между буртиком вала 7 шнека и крышкой 18 корпуса подшипниковых опор 8. Пружина 17 установлена между крышкой 19, ступицей приводной звездочки 20,жестко связанной с валом 7. Предварительная затяжка пружины 17 осуществляется с помощью гайки 21, а пружины 17 - с помощью гайки 22. Под гайки 21 и 22 установлены шайбы 23 и 24. Бульдозер работает следующим образом рабочий орган, состоящий из отвала 2 и шнека 3, опускают на грунт в рабочее положение, включают гидродвигатель 11 привода шнека 3 и рабочую передачу базового трактора 1. Косые геликоиды 14 и 15 шнека образуют угол резания 4560 к поверхности разрабатываемого грунта, благодаря чему снижается 2 49702009.02.28 сопротивление копанию и увеличивается призма волочения. Наличие двух противоположно-направленных косых геликоида 14 и 15 обеспечивает возможность реверсивной работы шнека 3, а при демонтаже одного из режущих элементов и включенном реверсе шнек 3 осуществляет уплотнение грунта тыльной стороной. Таким образом, применение в конструкции шнека сплошных режущих элементов позволяет увеличить производительность бульдозера. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
