Закупоривающее устройство для бутылки с жидкостью

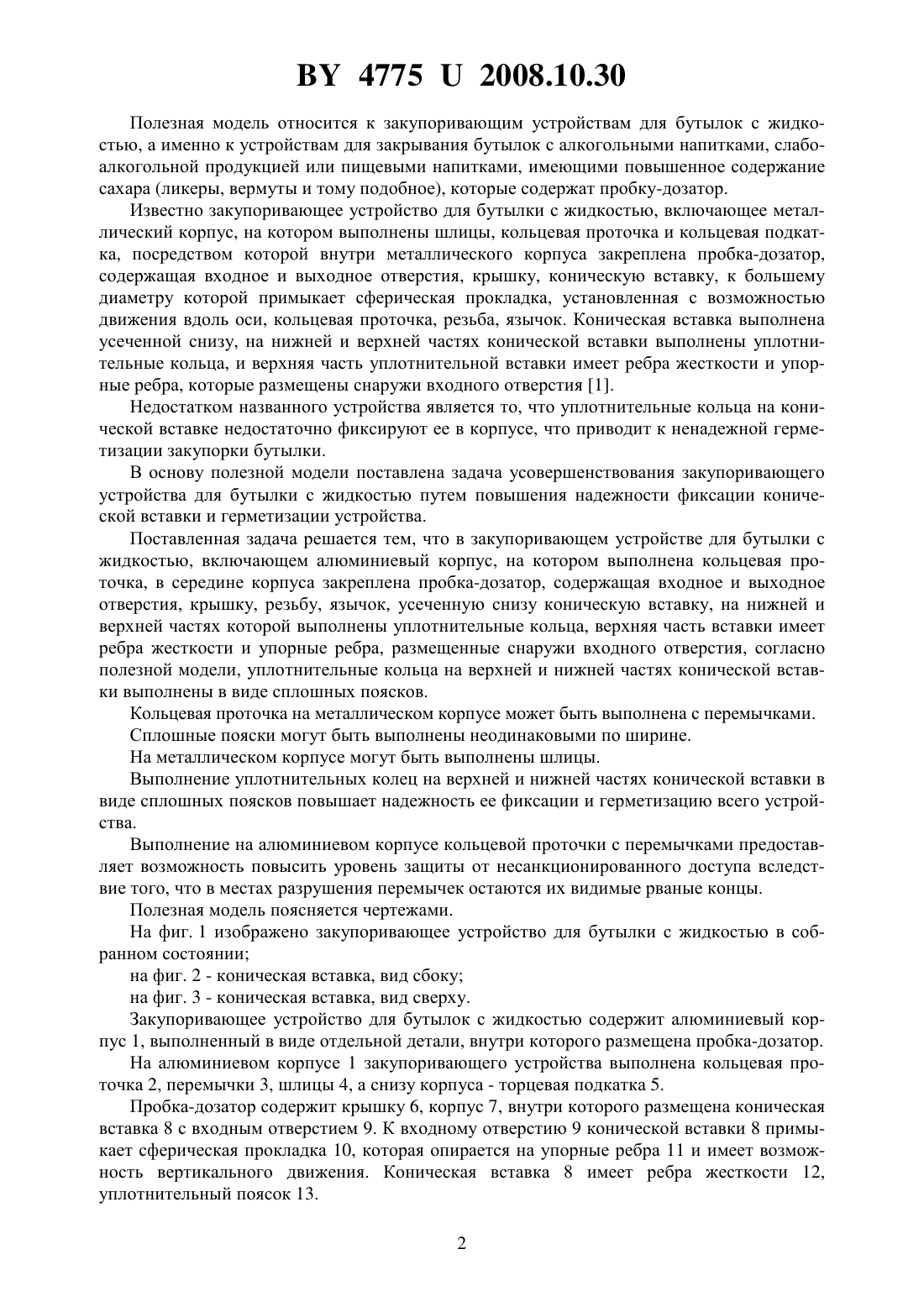

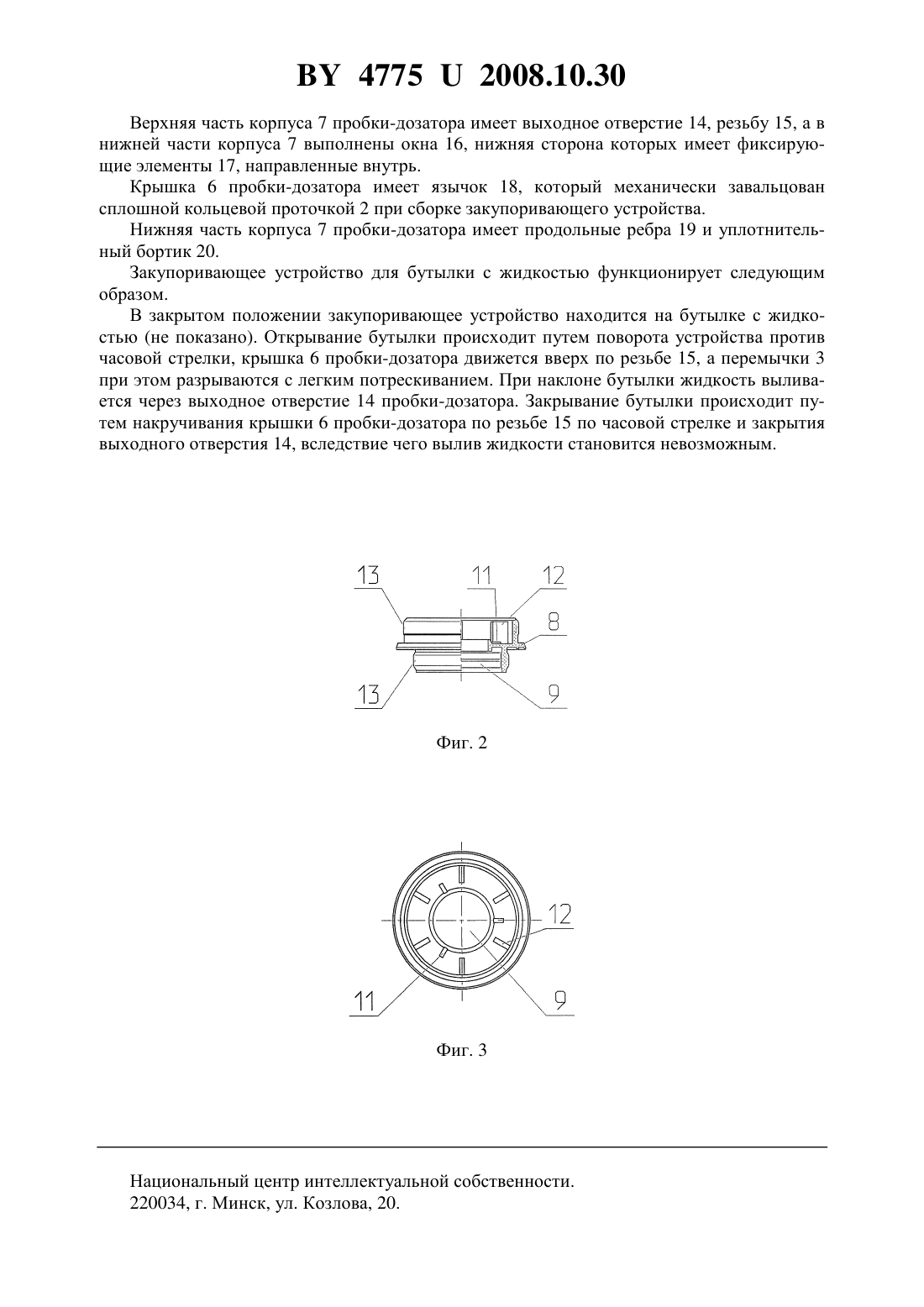

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЗАКУПОРИВАЮЩЕЕ УСТРОЙСТВО ДЛЯ БУТЫЛКИ С ЖИДКОСТЬЮ(71) Заявители Проскурня Иван Мыколайовыч Заець Володымыр Володымыровыч(72) Авторы Проскурня Иван Мыколайовыч Заець Володымыр Володымыровыч(73) Патентообладатели Проскурня Иван Мыколайовыч Заець Володымыр Володымыровыч(57) 1. Закупоривающее устройство для бутылки с жидкостью, включающее алюминиевый корпус, на котором выполнена кольцевая проточка, в середине корпуса закреплена пробка-дозатор, содержащая входное и выходное отверстия, крышку, резьбу, язычок, усеченную снизу коническую вставку, на нижней и верхней частях которой выполнены уплотнительные кольца, верхняя часть вставки имеет ребра жесткости и упорные ребра,размещенные снаружи входного отверстия, отличающееся тем, что уплотнительные кольца на верхней и нижней частях конической вставки выполнены в виде сплошных поясков. 2. Закупоривающее устройство по п. 1, отличающееся тем, что кольцевая проточка на металлическом корпусе выполнена с перемычками. 3. Закупоривающее устройство по п. 1, отличающееся тем, что сплошные пояски выполнены неодинаковыми по ширине. 4. Закупоривающее устройство по п. 1, отличающееся тем, что на алюминиевом корпусе выполнены шлицы. 47752008.10.30 Полезная модель относится к закупоривающим устройствам для бутылок с жидкостью, а именно к устройствам для закрывания бутылок с алкогольными напитками, слабоалкогольной продукцией или пищевыми напитками, имеющими повышенное содержание сахара (ликеры, вермуты и тому подобное), которые содержат пробку-дозатор. Известно закупоривающее устройство для бутылки с жидкостью, включающее металлический корпус, на котором выполнены шлицы, кольцевая проточка и кольцевая подкатка, посредством которой внутри металлического корпуса закреплена пробка-дозатор,содержащая входное и выходное отверстия, крышку, коническую вставку, к большему диаметру которой примыкает сферическая прокладка, установленная с возможностью движения вдоль оси, кольцевая проточка, резьба, язычок. Коническая вставка выполнена усеченной снизу, на нижней и верхней частях конической вставки выполнены уплотнительные кольца, и верхняя часть уплотнительной вставки имеет ребра жесткости и упорные ребра, которые размещены снаружи входного отверстия 1. Недостатком названного устройства является то, что уплотнительные кольца на конической вставке недостаточно фиксируют ее в корпусе, что приводит к ненадежной герметизации закупорки бутылки. В основу полезной модели поставлена задача усовершенствования закупоривающего устройства для бутылки с жидкостью путем повышения надежности фиксации конической вставки и герметизации устройства. Поставленная задача решается тем, что в закупоривающем устройстве для бутылки с жидкостью, включающем алюминиевый корпус, на котором выполнена кольцевая проточка, в середине корпуса закреплена пробка-дозатор, содержащая входное и выходное отверстия, крышку, резьбу, язычок, усеченную снизу коническую вставку, на нижней и верхней частях которой выполнены уплотнительные кольца, верхняя часть вставки имеет ребра жесткости и упорные ребра, размещенные снаружи входного отверстия, согласно полезной модели, уплотнительные кольца на верхней и нижней частях конической вставки выполнены в виде сплошных поясков. Кольцевая проточка на металлическом корпусе может быть выполнена с перемычками. Сплошные пояски могут быть выполнены неодинаковыми по ширине. На металлическом корпусе могут быть выполнены шлицы. Выполнение уплотнительных колец на верхней и нижней частях конической вставки в виде сплошных поясков повышает надежность ее фиксации и герметизацию всего устройства. Выполнение на алюминиевом корпусе кольцевой проточки с перемычками предоставляет возможность повысить уровень защиты от несанкционированного доступа вследствие того, что в местах разрушения перемычек остаются их видимые рваные концы. Полезная модель поясняется чертежами. На фиг. 1 изображено закупоривающее устройство для бутылки с жидкостью в собранном состоянии на фиг. 2 - коническая вставка, вид сбоку на фиг. 3 - коническая вставка, вид сверху. Закупоривающее устройство для бутылок с жидкостью содержит алюминиевый корпус 1, выполненный в виде отдельной детали, внутри которого размещена пробка-дозатор. На алюминиевом корпусе 1 закупоривающего устройства выполнена кольцевая проточка 2, перемычки 3, шлицы 4, а снизу корпуса - торцевая подкатка 5. Пробка-дозатор содержит крышку 6, корпус 7, внутри которого размещена коническая вставка 8 с входным отверстием 9. К входному отверстию 9 конической вставки 8 примыкает сферическая прокладка 10, которая опирается на упорные ребра 11 и имеет возможность вертикального движения. Коническая вставка 8 имеет ребра жесткости 12,уплотнительный поясок 13. 2 47752008.10.30 Верхняя часть корпуса 7 пробки-дозатора имеет выходное отверстие 14, резьбу 15, а в нижней части корпуса 7 выполнены окна 16, нижняя сторона которых имеет фиксирующие элементы 17, направленные внутрь. Крышка 6 пробки-дозатора имеет язычок 18, который механически завальцован сплошной кольцевой проточкой 2 при сборке закупоривающего устройства. Нижняя часть корпуса 7 пробки-дозатора имеет продольные ребра 19 и уплотнительный бортик 20. Закупоривающее устройство для бутылки с жидкостью функционирует следующим образом. В закрытом положении закупоривающее устройство находится на бутылке с жидкостью (не показано). Открывание бутылки происходит путем поворота устройства против часовой стрелки, крышка 6 пробки-дозатора движется вверх по резьбе 15, а перемычки 3 при этом разрываются с легким потрескиванием. При наклоне бутылки жидкость выливается через выходное отверстие 14 пробки-дозатора. Закрывание бутылки происходит путем накручивания крышки 6 пробки-дозатора по резьбе 15 по часовой стрелке и закрытия выходного отверстия 14, вследствие чего вылив жидкости становится невозможным. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
