Закупоривающее устройство для бутылки с жидкостью

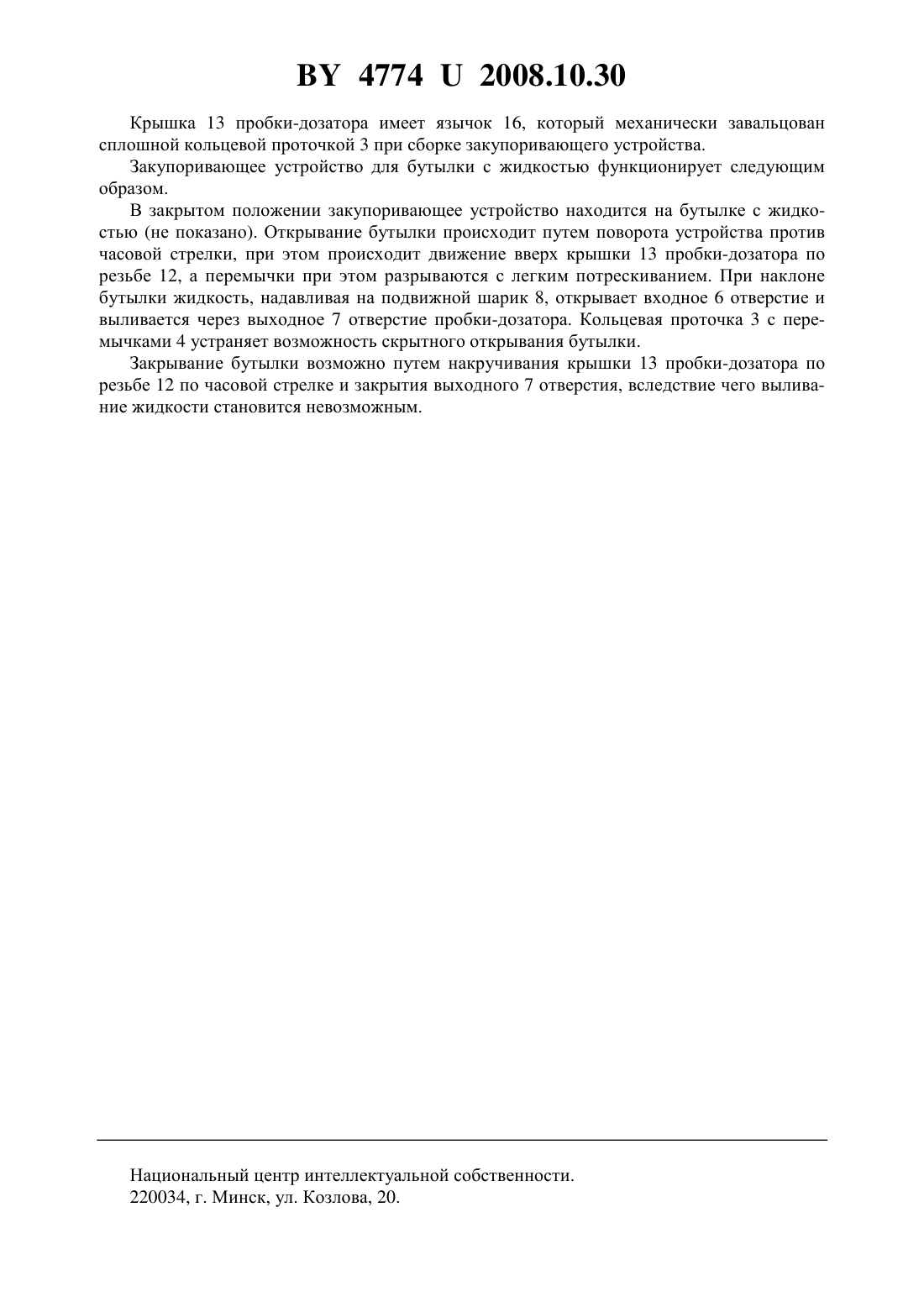

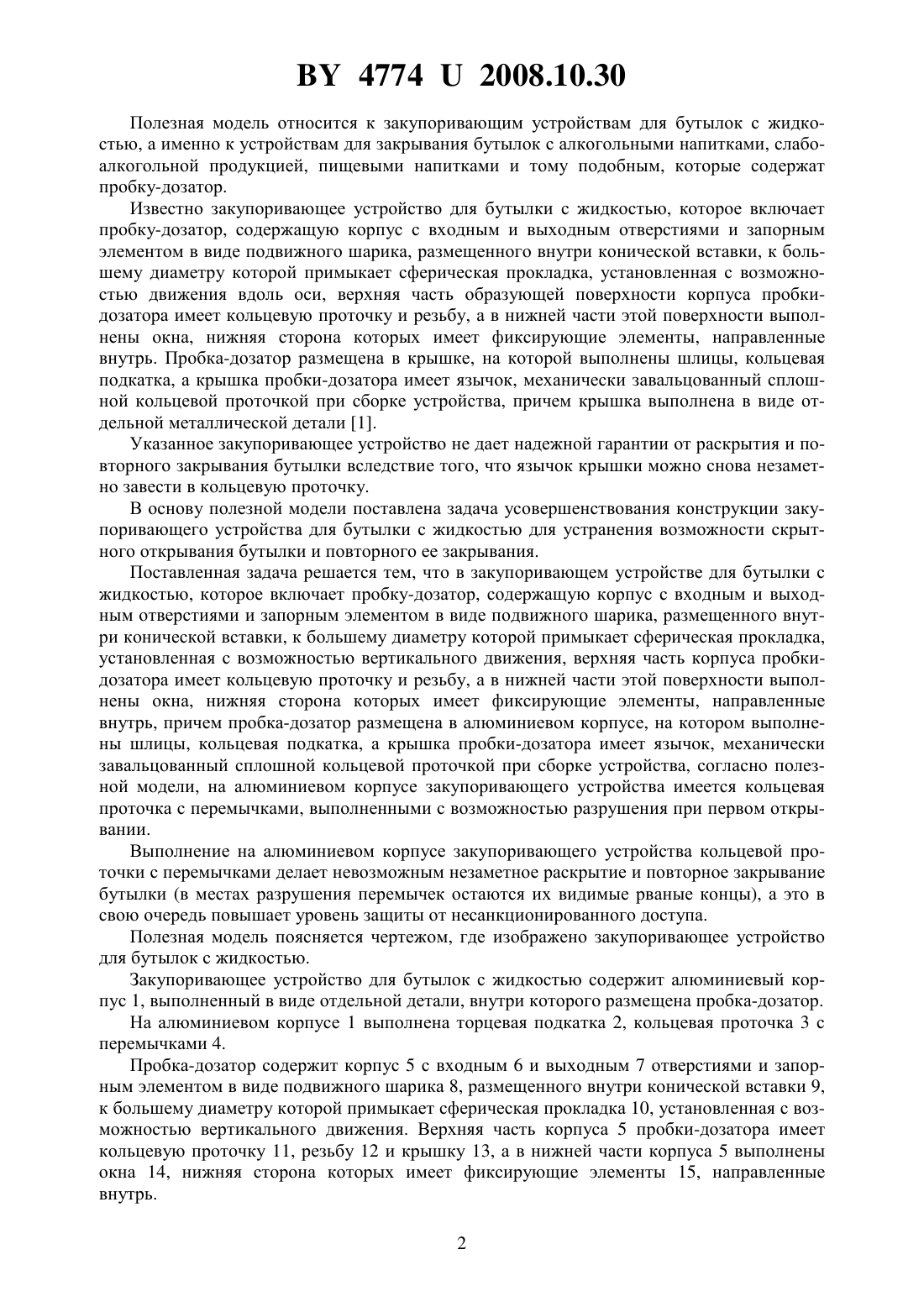

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЗАКУПОРИВАЮЩЕЕ УСТРОЙСТВО ДЛЯ БУТЫЛКИ С ЖИДКОСТЬЮ(71) Заявители Проскурня Иван Мыколайовыч Заець Володымыр Володымыровыч(72) Авторы Проскурня Иван Мыколайовыч Заець Володымыр Володымыровыч(73) Патентообладатели Проскурня Иван Мыколайовыч Заець Володымыр Володымыровыч(57) Закупоривающее устройство для бутылки с жидкостью, которое включает пробкудозатор, содержащую корпус с входным и выходным отверстиями и запорным элементом в виде подвижного шарика, размещенного внутри конической вставки, к большему диаметру которой примыкает сферическая прокладка, установленная с возможностью вертикального движения, верхняя часть корпуса пробки-дозатора имеет кольцевую проточку и резьбу, а в нижней части этой поверхности выполнены окна, нижняя сторона которых имеет фиксирующие элементы, направленные внутрь, причем пробка-дозатор размещена в алюминиевом корпусе, на котором выполнены шлицы, кольцевая подкатка, а крышка пробки-дозатора имеет язычок, механически завальцованный сплошной кольцевой проточкой при сборке устройства, отличающееся тем, что на алюминиевом корпусе закупоривающего устройства имеется кольцевая проточка с перемычками, выполненными с возможностью разрушения при первом открывании. 47742008.10.30 Полезная модель относится к закупоривающим устройствам для бутылок с жидкостью, а именно к устройствам для закрывания бутылок с алкогольными напитками, слабоалкогольной продукцией, пищевыми напитками и тому подобным, которые содержат пробку-дозатор. Известно закупоривающее устройство для бутылки с жидкостью, которое включает пробку-дозатор, содержащую корпус с входным и выходным отверстиями и запорным элементом в виде подвижного шарика, размещенного внутри конической вставки, к большему диаметру которой примыкает сферическая прокладка, установленная с возможностью движения вдоль оси, верхняя часть образующей поверхности корпуса пробкидозатора имеет кольцевую проточку и резьбу, а в нижней части этой поверхности выполнены окна, нижняя сторона которых имеет фиксирующие элементы, направленные внутрь. Пробка-дозатор размещена в крышке, на которой выполнены шлицы, кольцевая подкатка, а крышка пробки-дозатора имеет язычок, механически завальцованный сплошной кольцевой проточкой при сборке устройства, причем крышка выполнена в виде отдельной металлической детали 1. Указанное закупоривающее устройство не дает надежной гарантии от раскрытия и повторного закрывания бутылки вследствие того, что язычок крышки можно снова незаметно завести в кольцевую проточку. В основу полезной модели поставлена задача усовершенствования конструкции закупоривающего устройства для бутылки с жидкостью для устранения возможности скрытного открывания бутылки и повторного ее закрывания. Поставленная задача решается тем, что в закупоривающем устройстве для бутылки с жидкостью, которое включает пробку-дозатор, содержащую корпус с входным и выходным отверстиями и запорным элементом в виде подвижного шарика, размещенного внутри конической вставки, к большему диаметру которой примыкает сферическая прокладка,установленная с возможностью вертикального движения, верхняя часть корпуса пробкидозатора имеет кольцевую проточку и резьбу, а в нижней части этой поверхности выполнены окна, нижняя сторона которых имеет фиксирующие элементы, направленные внутрь, причем пробка-дозатор размещена в алюминиевом корпусе, на котором выполнены шлицы, кольцевая подкатка, а крышка пробки-дозатора имеет язычок, механически завальцованный сплошной кольцевой проточкой при сборке устройства, согласно полезной модели, на алюминиевом корпусе закупоривающего устройства имеется кольцевая проточка с перемычками, выполненными с возможностью разрушения при первом открывании. Выполнение на алюминиевом корпусе закупоривающего устройства кольцевой проточки с перемычками делает невозможным незаметное раскрытие и повторное закрывание бутылки (в местах разрушения перемычек остаются их видимые рваные концы), а это в свою очередь повышает уровень защиты от несанкционированного доступа. Полезная модель поясняется чертежом, где изображено закупоривающее устройство для бутылок с жидкостью. Закупоривающее устройство для бутылок с жидкостью содержит алюминиевый корпус 1, выполненный в виде отдельной детали, внутри которого размещена пробка-дозатор. На алюминиевом корпусе 1 выполнена торцевая подкатка 2, кольцевая проточка 3 с перемычками 4. Пробка-дозатор содержит корпус 5 с входным 6 и выходным 7 отверстиями и запорным элементом в виде подвижного шарика 8, размещенного внутри конической вставки 9,к большему диаметру которой примыкает сферическая прокладка 10, установленная с возможностью вертикального движения. Верхняя часть корпуса 5 пробки-дозатора имеет кольцевую проточку 11, резьбу 12 и крышку 13, а в нижней части корпуса 5 выполнены окна 14, нижняя сторона которых имеет фиксирующие элементы 15, направленные внутрь. 2 47742008.10.30 Крышка 13 пробки-дозатора имеет язычок 16, который механически завальцован сплошной кольцевой проточкой 3 при сборке закупоривающего устройства. Закупоривающее устройство для бутылки с жидкостью функционирует следующим образом. В закрытом положении закупоривающее устройство находится на бутылке с жидкостью (не показано). Открывание бутылки происходит путем поворота устройства против часовой стрелки, при этом происходит движение вверх крышки 13 пробки-дозатора по резьбе 12, а перемычки при этом разрываются с легким потрескиванием. При наклоне бутылки жидкость, надавливая на подвижной шарик 8, открывает входное 6 отверстие и выливается через выходное 7 отверстие пробки-дозатора. Кольцевая проточка 3 с перемычками 4 устраняет возможность скрытного открывания бутылки. Закрывание бутылки возможно путем накручивания крышки 13 пробки-дозатора по резьбе 12 по часовой стрелке и закрытия выходного 7 отверстия, вследствие чего выливание жидкости становится невозможным. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
