Закупоривающее устройство для бутылки с жидкостью

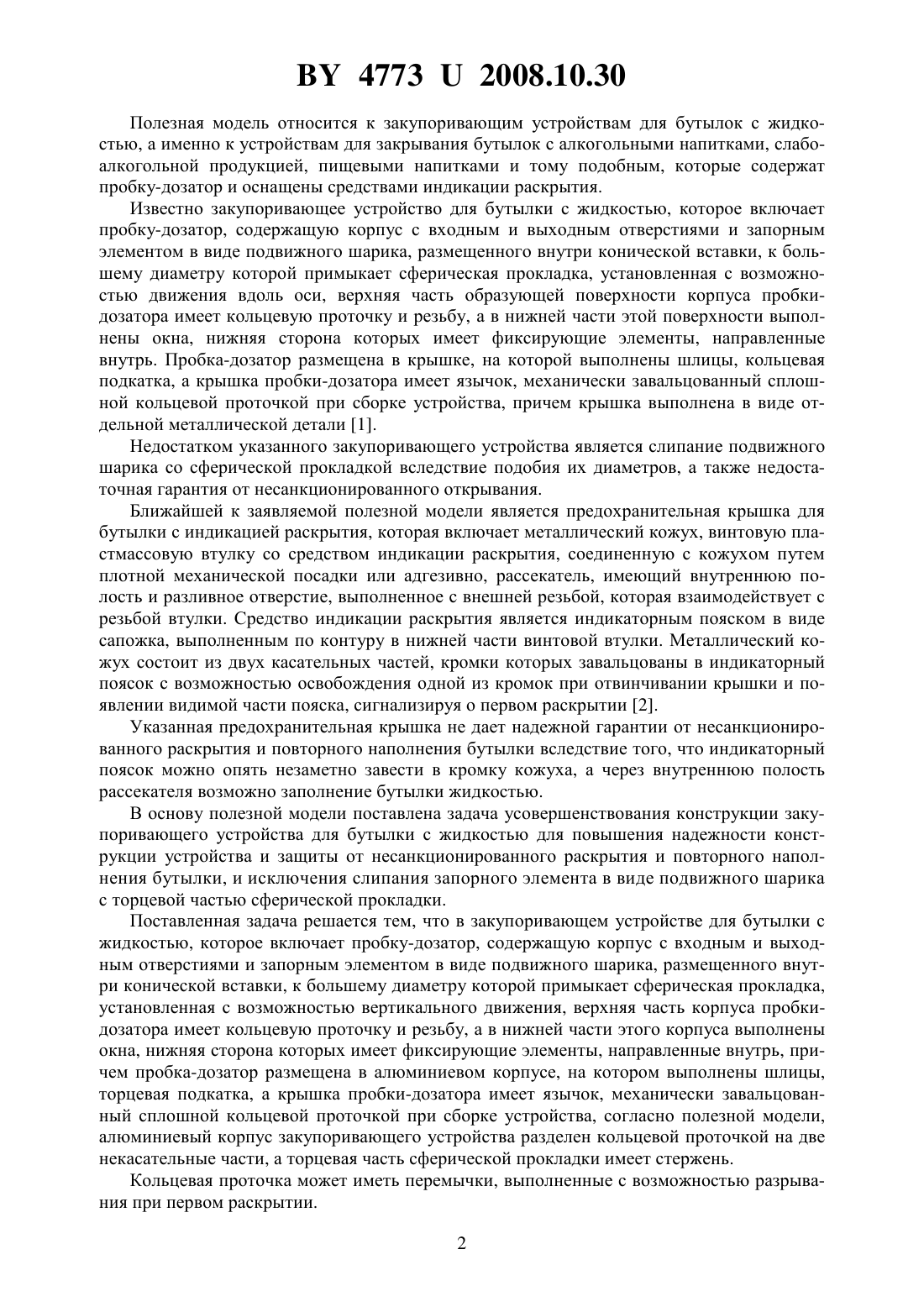

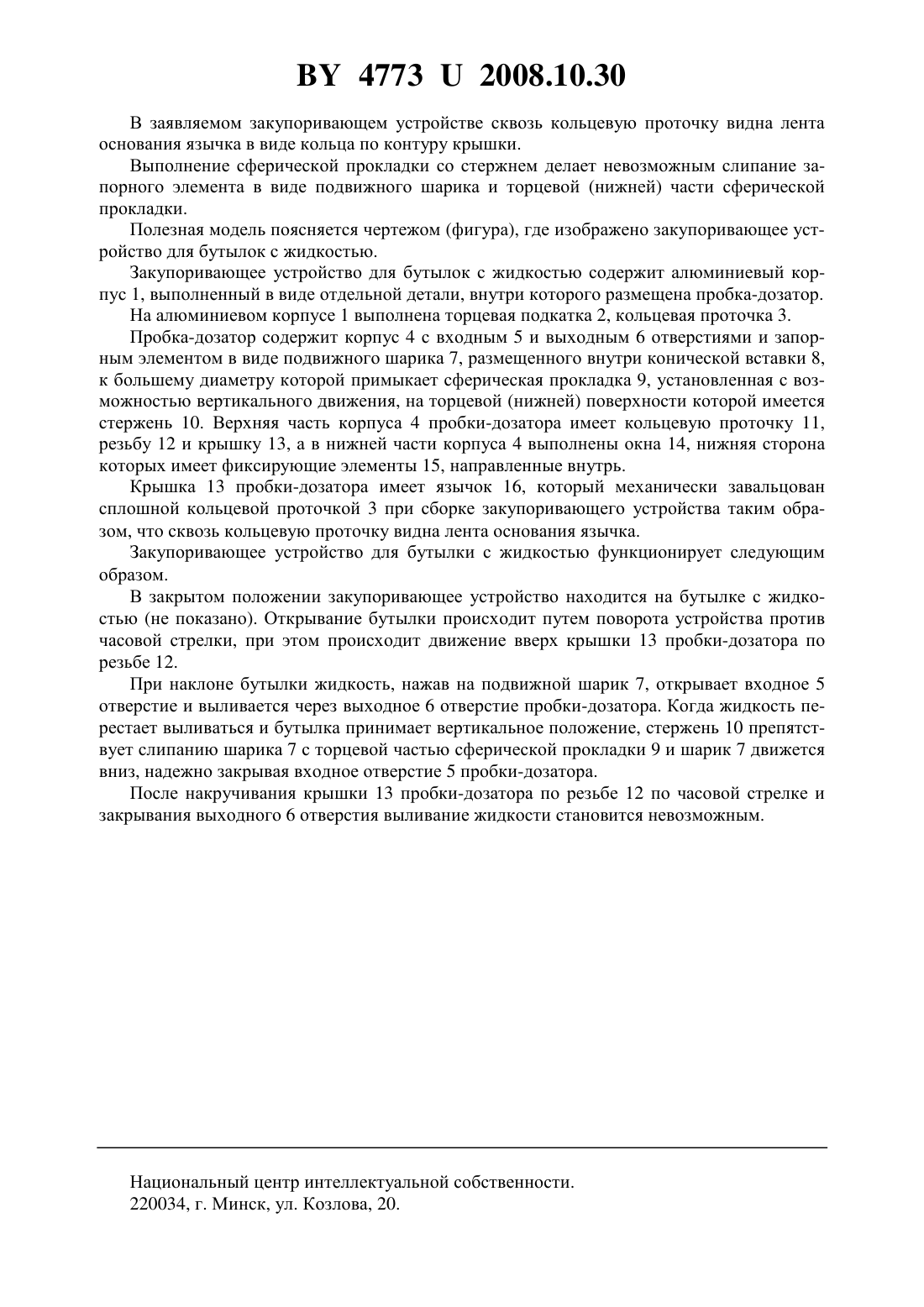

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЗАКУПОРИВАЮЩЕЕ УСТРОЙСТВО ДЛЯ БУТЫЛКИ С ЖИДКОСТЬЮ(71) Заявители Проскурня Иван Мыколайовыч Заець Володымыр Володымыровыч(72) Авторы Проскурня Иван Мыколайовыч Заець Володымыр Володымыровыч(73) Патентообладатели Проскурня Иван Мыколайовыч Заець Володымыр Володымыровыч(57) 1. Закупоривающее устройство для бутылки с жидкостью, которое включает пробкудозатор, содержащую корпус с входным и выходным отверстиями и запорным элементом в виде подвижного шарика, размещенного внутри конической вставки, к большему диаметру которой примыкает сферическая прокладка, установленная с возможностью вертикального движения, верхняя часть корпуса пробки-дозатора имеет кольцевую проточку и резьбу, а в нижней части этого корпуса выполнены окна, нижняя сторона которых имеет фиксирующие элементы, направленные внутрь, причем пробка-дозатор размещена в алюминиевом корпусе, на котором выполнены шлицы, торцевая подкатка, а крышка пробкидозатора имеет язычок, механически завальцованный сплошной кольцевой проточкой при сборке устройства, отличающееся тем, что алюминиевый корпус закупоривающего устройства разделен кольцевой проточкой на две некасательные части, а торцевая часть сферической прокладки имеет стержень. 2. Закупоривающее устройство по п. 1, отличающееся тем, что кольцевая проточка имеет перемычки, выполненные с возможностью разрывания при первом раскрытии. 47732008.10.30 Полезная модель относится к закупоривающим устройствам для бутылок с жидкостью, а именно к устройствам для закрывания бутылок с алкогольными напитками, слабоалкогольной продукцией, пищевыми напитками и тому подобным, которые содержат пробку-дозатор и оснащены средствами индикации раскрытия. Известно закупоривающее устройство для бутылки с жидкостью, которое включает пробку-дозатор, содержащую корпус с входным и выходным отверстиями и запорным элементом в виде подвижного шарика, размещенного внутри конической вставки, к большему диаметру которой примыкает сферическая прокладка, установленная с возможностью движения вдоль оси, верхняя часть образующей поверхности корпуса пробкидозатора имеет кольцевую проточку и резьбу, а в нижней части этой поверхности выполнены окна, нижняя сторона которых имеет фиксирующие элементы, направленные внутрь. Пробка-дозатор размещена в крышке, на которой выполнены шлицы, кольцевая подкатка, а крышка пробки-дозатора имеет язычок, механически завальцованный сплошной кольцевой проточкой при сборке устройства, причем крышка выполнена в виде отдельной металлической детали 1. Недостатком указанного закупоривающего устройства является слипание подвижного шарика со сферической прокладкой вследствие подобия их диаметров, а также недостаточная гарантия от несанкционированного открывания. Ближайшей к заявляемой полезной модели является предохранительная крышка для бутылки с индикацией раскрытия, которая включает металлический кожух, винтовую пластмассовую втулку со средством индикации раскрытия, соединенную с кожухом путем плотной механической посадки или адгезивно, рассекатель, имеющий внутреннюю полость и разливное отверстие, выполненное с внешней резьбой, которая взаимодействует с резьбой втулки. Средство индикации раскрытия является индикаторным пояском в виде сапожка, выполненным по контуру в нижней части винтовой втулки. Металлический кожух состоит из двух касательных частей, кромки которых завальцованы в индикаторный поясок с возможностью освобождения одной из кромок при отвинчивании крышки и появлении видимой части пояска, сигнализируя о первом раскрытии 2. Указанная предохранительная крышка не дает надежной гарантии от несанкционированного раскрытия и повторного наполнения бутылки вследствие того, что индикаторный поясок можно опять незаметно завести в кромку кожуха, а через внутреннюю полость рассекателя возможно заполнение бутылки жидкостью. В основу полезной модели поставлена задача усовершенствования конструкции закупоривающего устройства для бутылки с жидкостью для повышения надежности конструкции устройства и защиты от несанкционированного раскрытия и повторного наполнения бутылки, и исключения слипания запорного элемента в виде подвижного шарика с торцевой частью сферической прокладки. Поставленная задача решается тем, что в закупоривающем устройстве для бутылки с жидкостью, которое включает пробку-дозатор, содержащую корпус с входным и выходным отверстиями и запорным элементом в виде подвижного шарика, размещенного внутри конической вставки, к большему диаметру которой примыкает сферическая прокладка,установленная с возможностью вертикального движения, верхняя часть корпуса пробкидозатора имеет кольцевую проточку и резьбу, а в нижней части этого корпуса выполнены окна, нижняя сторона которых имеет фиксирующие элементы, направленные внутрь, причем пробка-дозатор размещена в алюминиевом корпусе, на котором выполнены шлицы,торцевая подкатка, а крышка пробки-дозатора имеет язычок, механически завальцованный сплошной кольцевой проточкой при сборке устройства, согласно полезной модели,алюминиевый корпус закупоривающего устройства разделен кольцевой проточкой на две некасательные части, а торцевая часть сферической прокладки имеет стержень. Кольцевая проточка может иметь перемычки, выполненные с возможностью разрывания при первом раскрытии. 2 47732008.10.30 В заявляемом закупоривающем устройстве сквозь кольцевую проточку видна лента основания язычка в виде кольца по контуру крышки. Выполнение сферической прокладки со стержнем делает невозможным слипание запорного элемента в виде подвижного шарика и торцевой (нижней) части сферической прокладки. Полезная модель поясняется чертежом (фигура), где изображено закупоривающее устройство для бутылок с жидкостью. Закупоривающее устройство для бутылок с жидкостью содержит алюминиевый корпус 1, выполненный в виде отдельной детали, внутри которого размещена пробка-дозатор. На алюминиевом корпусе 1 выполнена торцевая подкатка 2, кольцевая проточка 3. Пробка-дозатор содержит корпус 4 с входным 5 и выходным 6 отверстиями и запорным элементом в виде подвижного шарика 7, размещенного внутри конической вставки 8,к большему диаметру которой примыкает сферическая прокладка 9, установленная с возможностью вертикального движения, на торцевой (нижней) поверхности которой имеется стержень 10. Верхняя часть корпуса 4 пробки-дозатора имеет кольцевую проточку 11,резьбу 12 и крышку 13, а в нижней части корпуса 4 выполнены окна 14, нижняя сторона которых имеет фиксирующие элементы 15, направленные внутрь. Крышка 13 пробки-дозатора имеет язычок 16, который механически завальцован сплошной кольцевой проточкой 3 при сборке закупоривающего устройства таким образом, что сквозь кольцевую проточку видна лента основания язычка. Закупоривающее устройство для бутылки с жидкостью функционирует следующим образом. В закрытом положении закупоривающее устройство находится на бутылке с жидкостью (не показано). Открывание бутылки происходит путем поворота устройства против часовой стрелки, при этом происходит движение вверх крышки 13 пробки-дозатора по резьбе 12. При наклоне бутылки жидкость, нажав на подвижной шарик 7, открывает входное 5 отверстие и выливается через выходное 6 отверстие пробки-дозатора. Когда жидкость перестает выливаться и бутылка принимает вертикальное положение, стержень 10 препятствует слипанию шарика 7 с торцевой частью сферической прокладки 9 и шарик 7 движется вниз, надежно закрывая входное отверстие 5 пробки-дозатора. После накручивания крышки 13 пробки-дозатора по резьбе 12 по часовой стрелке и закрывания выходного 6 отверстия выливание жидкости становится невозможным. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
