Плотина

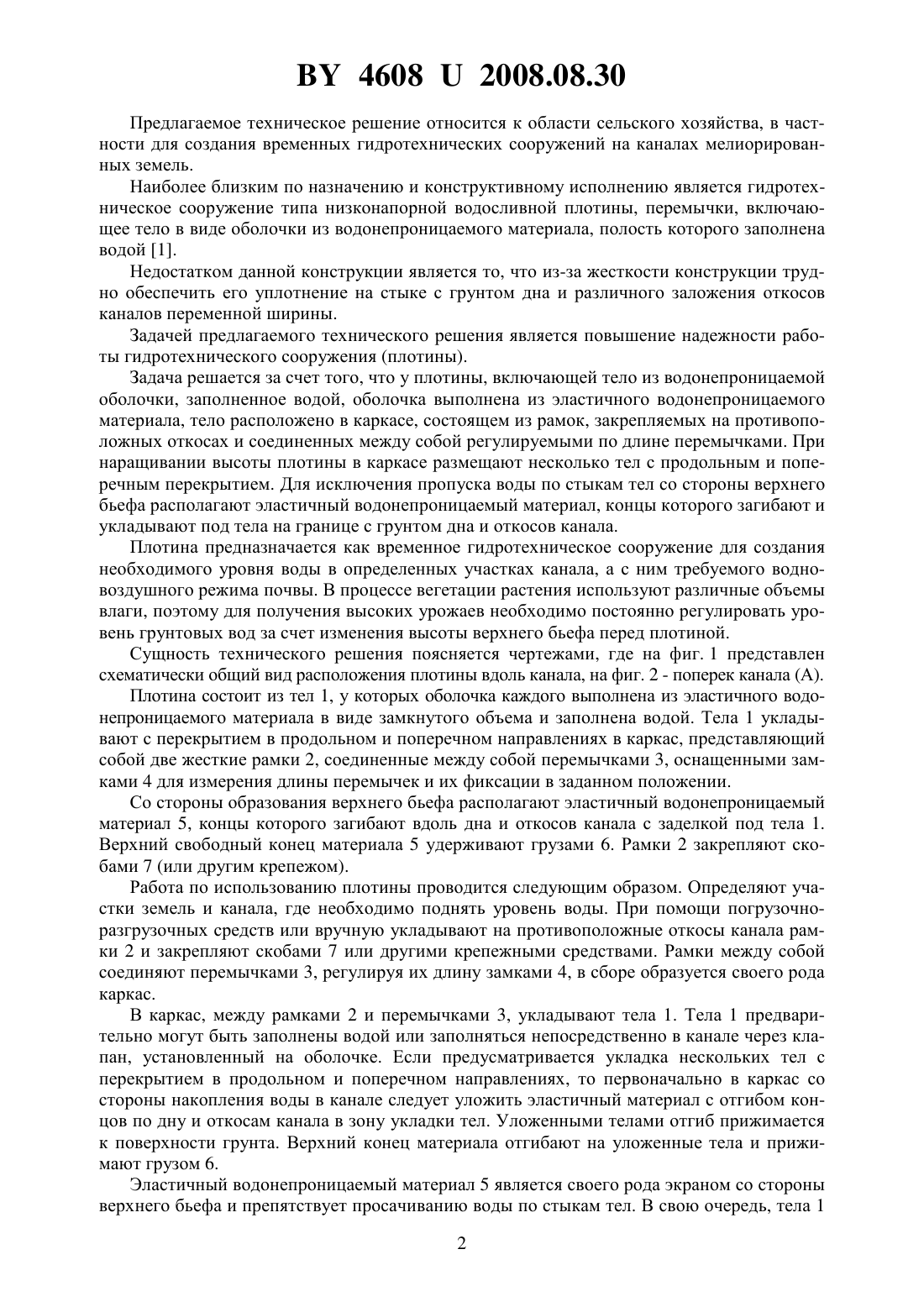

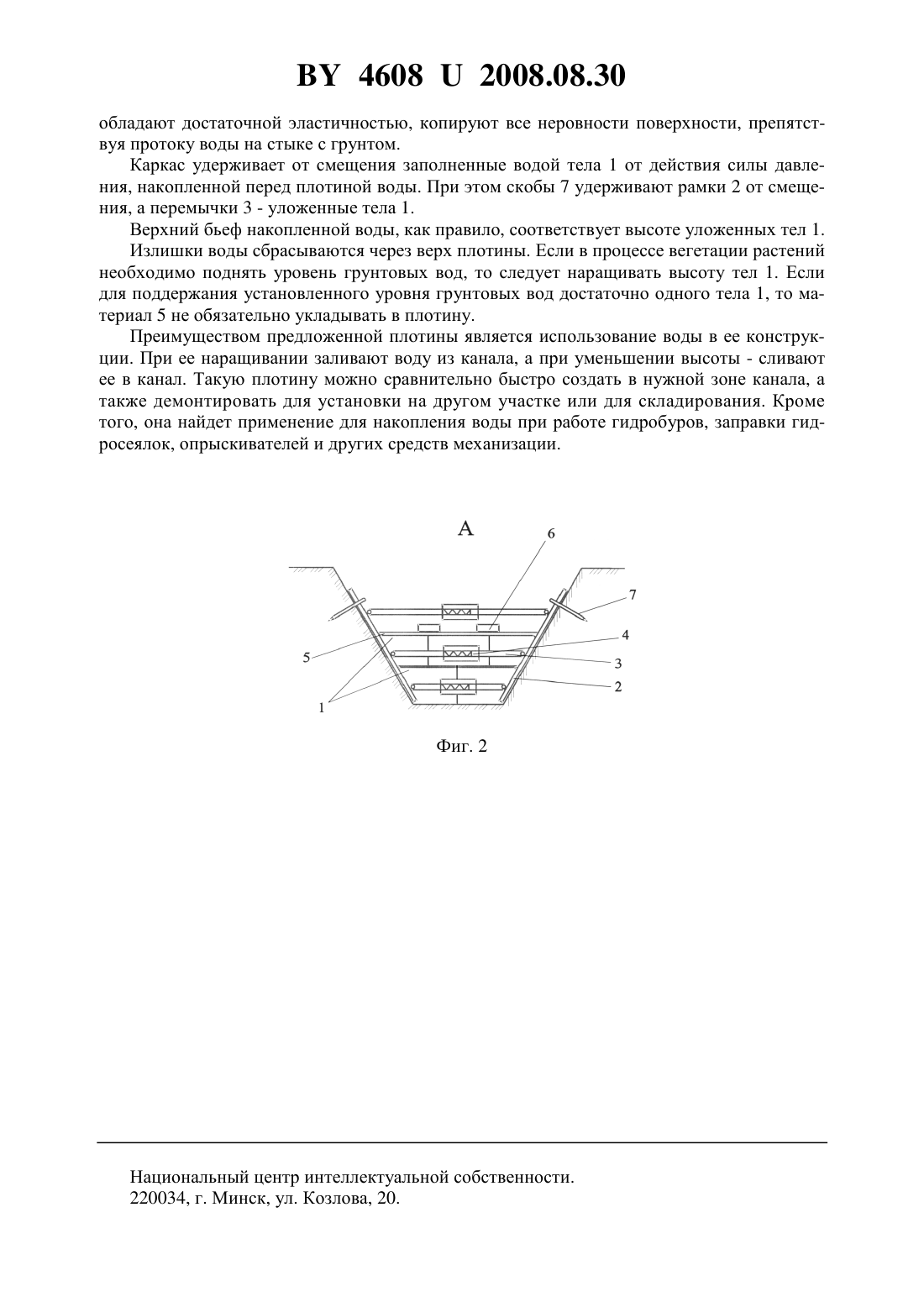

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское научное дочернее унитарное предприятие Институт мелиорации(72) Авторы Райкевич Николай Григорьевич Лихацевич Анатолий Павлович Кондратьев Виктор Николаевич Прокопович Нина Николаевна(73) Патентообладатель Республиканское научное дочернее унитарное предприятие Институт мелиорации(57) Плотина, включающая тело из водонепроницаемой оболочки, заполненное водой, отличающаяся тем, что она состоит из набора уложенных с перекрытием в продольном и поперечном направлениях тел, каждое из которых заполнено водой и выполнено из эластичной водонепроницаемой оболочки, и каркаса, содержащего жесткие рамки, закрепляемые на противоположных откосах канала и регулируемые по длине перемычки между рамками, при этом со стороны верхнего бьефа перед телами расположен водонепроницаемый материал, концы которого по дну и откосам загнуты под уложенные тела. 46082008.08.30 Предлагаемое техническое решение относится к области сельского хозяйства, в частности для создания временных гидротехнических сооружений на каналах мелиорированных земель. Наиболее близким по назначению и конструктивному исполнению является гидротехническое сооружение типа низконапорной водосливной плотины, перемычки, включающее тело в виде оболочки из водонепроницаемого материала, полость которого заполнена водой 1. Недостатком данной конструкции является то, что из-за жесткости конструкции трудно обеспечить его уплотнение на стыке с грунтом дна и различного заложения откосов каналов переменной ширины. Задачей предлагаемого технического решения является повышение надежности работы гидротехнического сооружения (плотины). Задача решается за счет того, что у плотины, включающей тело из водонепроницаемой оболочки, заполненное водой, оболочка выполнена из эластичного водонепроницаемого материала, тело расположено в каркасе, состоящем из рамок, закрепляемых на противоположных откосах и соединенных между собой регулируемыми по длине перемычками. При наращивании высоты плотины в каркасе размещают несколько тел с продольным и поперечным перекрытием. Для исключения пропуска воды по стыкам тел со стороны верхнего бьефа располагают эластичный водонепроницаемый материал, концы которого загибают и укладывают под тела на границе с грунтом дна и откосов канала. Плотина предназначается как временное гидротехническое сооружение для создания необходимого уровня воды в определенных участках канала, а с ним требуемого водновоздушного режима почвы. В процессе вегетации растения используют различные объемы влаги, поэтому для получения высоких урожаев необходимо постоянно регулировать уровень грунтовых вод за счет изменения высоты верхнего бьефа перед плотиной. Сущность технического решения поясняется чертежами, где на фиг. 1 представлен схематически общий вид расположения плотины вдоль канала, на фиг. 2 - поперек канала (А). Плотина состоит из тел 1, у которых оболочка каждого выполнена из эластичного водонепроницаемого материала в виде замкнутого объема и заполнена водой. Тела 1 укладывают с перекрытием в продольном и поперечном направлениях в каркас, представляющий собой две жесткие рамки 2, соединенные между собой перемычками 3, оснащенными замками 4 для измерения длины перемычек и их фиксации в заданном положении. Со стороны образования верхнего бьефа располагают эластичный водонепроницаемый материал 5, концы которого загибают вдоль дна и откосов канала с заделкой под тела 1. Верхний свободный конец материала 5 удерживают грузами 6. Рамки 2 закрепляют скобами 7 (или другим крепежом). Работа по использованию плотины проводится следующим образом. Определяют участки земель и канала, где необходимо поднять уровень воды. При помощи погрузочноразгрузочных средств или вручную укладывают на противоположные откосы канала рамки 2 и закрепляют скобами 7 или другими крепежными средствами. Рамки между собой соединяют перемычками 3, регулируя их длину замками 4, в сборе образуется своего рода каркас. В каркас, между рамками 2 и перемычками 3, укладывают тела 1. Тела 1 предварительно могут быть заполнены водой или заполняться непосредственно в канале через клапан, установленный на оболочке. Если предусматривается укладка нескольких тел с перекрытием в продольном и поперечном направлениях, то первоначально в каркас со стороны накопления воды в канале следует уложить эластичный материал с отгибом концов по дну и откосам канала в зону укладки тел. Уложенными телами отгиб прижимается к поверхности грунта. Верхний конец материала отгибают на уложенные тела и прижимают грузом 6. Эластичный водонепроницаемый материал 5 является своего рода экраном со стороны верхнего бьефа и препятствует просачиванию воды по стыкам тел. В свою очередь, тела 1 2 46082008.08.30 обладают достаточной эластичностью, копируют все неровности поверхности, препятствуя протоку воды на стыке с грунтом. Каркас удерживает от смещения заполненные водой тела 1 от действия силы давления, накопленной перед плотиной воды. При этом скобы 7 удерживают рамки 2 от смещения, а перемычки 3 - уложенные тела 1. Верхний бьеф накопленной воды, как правило, соответствует высоте уложенных тел 1. Излишки воды сбрасываются через верх плотины. Если в процессе вегетации растений необходимо поднять уровень грунтовых вод, то следует наращивать высоту тел 1. Если для поддержания установленного уровня грунтовых вод достаточно одного тела 1, то материал 5 не обязательно укладывать в плотину. Преимуществом предложенной плотины является использование воды в ее конструкции. При ее наращивании заливают воду из канала, а при уменьшении высоты - сливают ее в канал. Такую плотину можно сравнительно быстро создать в нужной зоне канала, а также демонтировать для установки на другом участке или для складирования. Кроме того, она найдет применение для накопления воды при работе гидробуров, заправки гидросеялок, опрыскивателей и других средств механизации. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
