Гидроэлектростанция

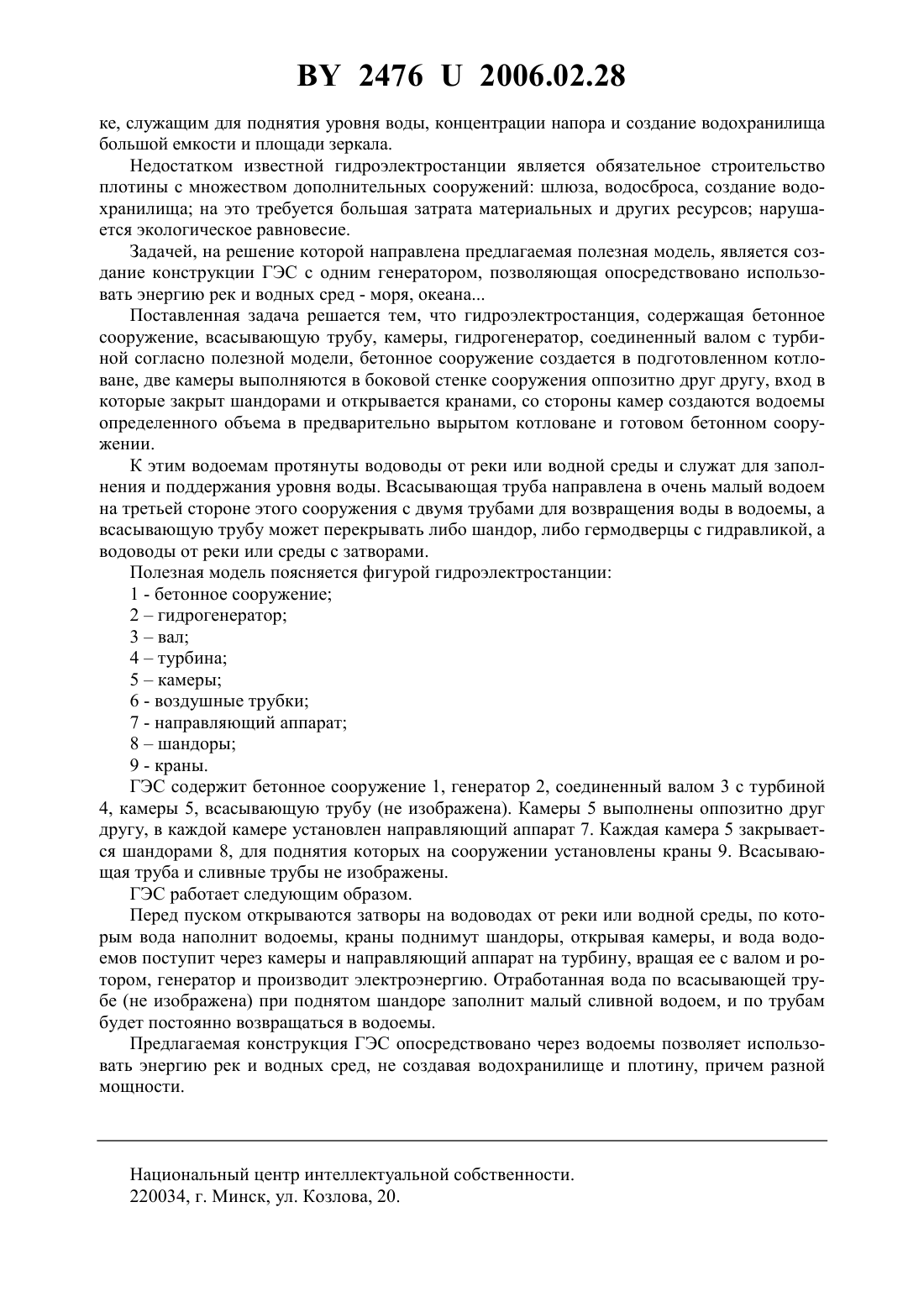

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Гукасов Борис Кароевич(72) Автор Гукасов Борис Кароевич(73) Патентообладатель Гукасов Борис Кароевич(57) Гидроэлектростанция, содержащая бетонное сооружение, всасывающую трубу, турбину, вал, генератор, камеры, отличающаяся тем, что оппозитные камеры являются приемными для воды водоемов. Полезная модель относится к области гидроэнергетики, а именно к гидроэлектростанциям, преобразующим энергию воды в электрическую энергию. Известна гидроэлектростанция - речная 1, содержащая бетонное сооружение, машинный зал с рядом гидрогенераторов, каждый из которых соединен валом с турбиной, которая расположена на одном уровне с камерами, с направляющим аппаратом, всасывающую трубу, подводящие устройства, доставляющие захваченную воду к турбинам перед плотиной - верхний бьеф, из которого вода поступает в камеры, и уровень воды в нем выше, чем в нижнем бьефе, причем одна камера, в боковой стенке плотины, а оппозитная ей - в теле плотины и поступление в эти камеры из верхнего бьефа, водохранилища. В данной конструкции ГЭС напор создается искусственным подпором уровня воды плотиной - гидротехническим сооружением на водото 24762006.02.28 ке, служащим для поднятия уровня воды, концентрации напора и создание водохранилища большой емкости и площади зеркала. Недостатком известной гидроэлектростанции является обязательное строительство плотины с множеством дополнительных сооружений шлюза, водосброса, создание водохранилища на это требуется большая затрата материальных и других ресурсов нарушается экологическое равновесие. Задачей, на решение которой направлена предлагаемая полезная модель, является создание конструкции ГЭС с одним генератором, позволяющая опосредствовано использовать энергию рек и водных сред - моря, океана Поставленная задача решается тем, что гидроэлектростанция, содержащая бетонное сооружение, всасывающую трубу, камеры, гидрогенератор, соединенный валом с турбиной согласно полезной модели, бетонное сооружение создается в подготовленном котловане, две камеры выполняются в боковой стенке сооружения оппозитно друг другу, вход в которые закрыт шандорами и открывается кранами, со стороны камер создаются водоемы определенного объема в предварительно вырытом котловане и готовом бетонном сооружении. К этим водоемам протянуты водоводы от реки или водной среды и служат для заполнения и поддержания уровня воды. Всасывающая труба направлена в очень малый водоем на третьей стороне этого сооружения с двумя трубами для возвращения воды в водоемы, а всасывающую трубу может перекрывать либо шандор, либо гермодверцы с гидравликой, а водоводы от реки или среды с затворами. Полезная модель поясняется фигурой гидроэлектростанции 1 - бетонное сооружение 2 гидрогенератор 3 вал 4 турбина 5 камеры 6 - воздушные трубки 7 - направляющий аппарат 8 шандоры 9 - краны. ГЭС содержит бетонное сооружение 1, генератор 2, соединенный валом 3 с турбиной 4, камеры 5, всасывающую трубу (не изображена). Камеры 5 выполнены оппозитно друг другу, в каждой камере установлен направляющий аппарат 7. Каждая камера 5 закрывается шандорами 8, для поднятия которых на сооружении установлены краны 9. Всасывающая труба и сливные трубы не изображены. ГЭС работает следующим образом. Перед пуском открываются затворы на водоводах от реки или водной среды, по которым вода наполнит водоемы, краны поднимут шандоры, открывая камеры, и вода водоемов поступит через камеры и направляющий аппарат на турбину, вращая ее с валом и ротором, генератор и производит электроэнергию. Отработанная вода по всасывающей трубе (не изображена) при поднятом шандоре заполнит малый сливной водоем, и по трубам будет постоянно возвращаться в водоемы. Предлагаемая конструкция ГЭС опосредствовано через водоемы позволяет использовать энергию рек и водных сред, не создавая водохранилище и плотину, причем разной мощности. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
