Насосная станция

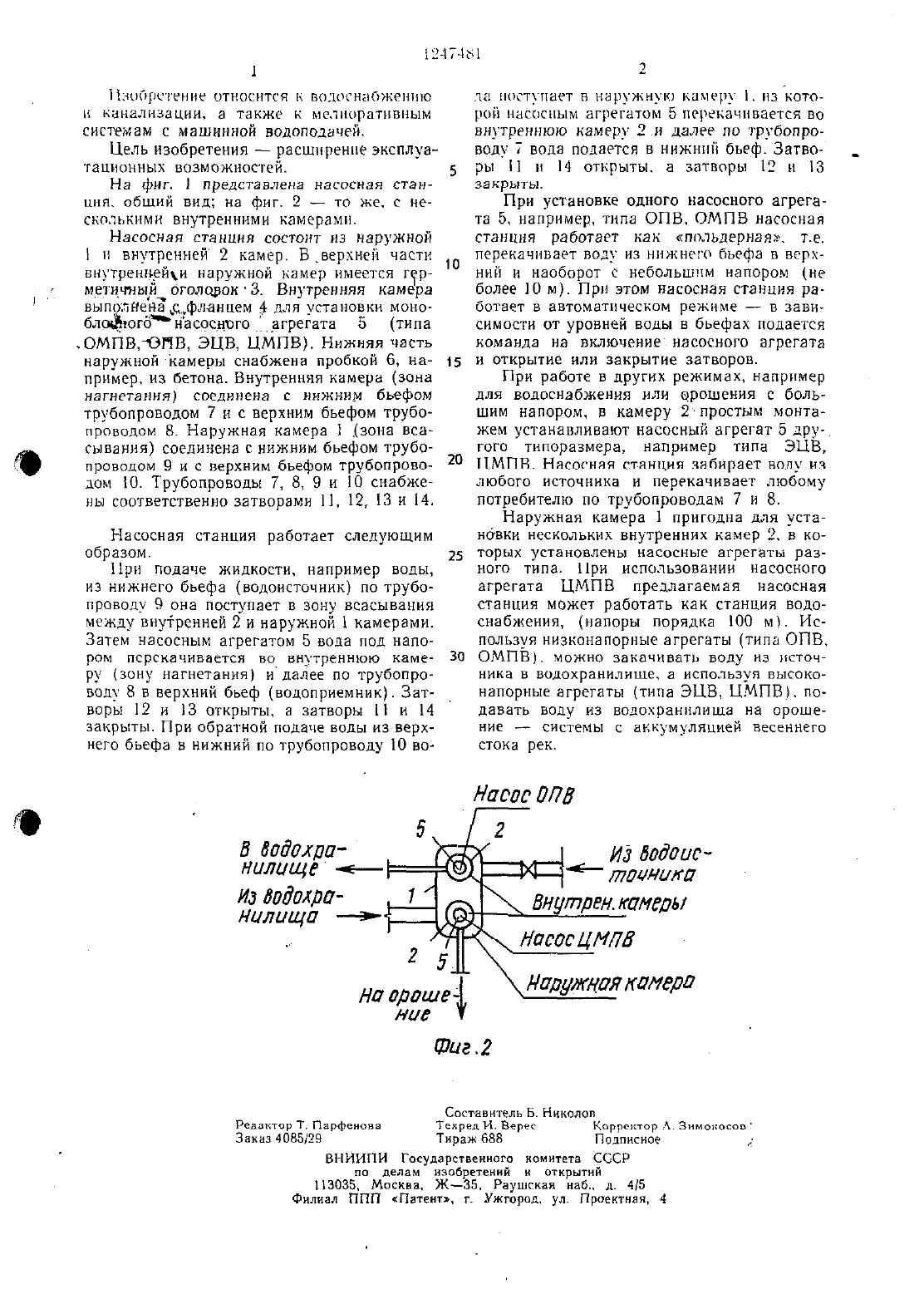

ГОСУДАРСТВЕННЫЙ номмтвт СССР по ДЕЛАМ изоБРЕтЕнии и отнРытии(56) Авторское свидетельство СССР Не 1020502, кл. Е 02 В 9/00, 1981.1541157) 1. НАСОСНАЯ СТАНЦИЯ, содержащая наружную камеру Н ВНУТРЕННЮЮкамеру, в которой установлен насосный агрегат, трубопроводы, присоединенные к нижнему и верхнему бьефам, отличающаяся тем,что, с целью расширения эксплуатационных возможностей, верхние части наружной и внутренней камер снабжены герметичным оголовкам, а нижняя часть наружной камеры пробкой.2. Станция по п. 1, отличающаяся тем,что она снабжена дополнительными внутренними камерами, в которых установлены насосные агрегаты разного типа.На фиг. 1 представлена насосная станция. общий вид на фиг. 2 ъ то же. с несколькими внутренними камерами.Насосная станция состоит из наружной 1 и внутреинейй 2 камер. Бверхней части внутреннъейыгл наружной камер имеется герметиинвги оголовоюЗ. Внутренняя камера выполнена сффланцем 51 для установки моноблоногб насосного д агрегата 5 (типа ОМПВПОПВ, ЭЦВ, ЦМПВ). Нижняя часть наружной камеры снабжена пробкой 6, например. из бетона. Внутренняя камера (зона НЭГНТЗННЯ) СОЕДННЕНЭ С НИЖНЕМ бьефом трубопроводом 7 и с верхним бьефом трубопроводом 8. Наружная камера 1 (3 она всасывания) соединена с нижним бьефом трубопроводом 9 и с верхним бьефом трубопроводом 10. Трубопроводы 7, 8, 9 и 10 снабжены соответственно затворами 11, 12, 13 и 14.Насосная станция работает следующим образом.При подаче жидкости, например воды,из нижнего бьефа (водоисточник) по трубоПРОВОДУ 9 ОНЗ ПОСТУПЗЕТ В ЗОНУ ВСЭСЫВЕНИЯ между внутренней 2 и наружной 1 камерами. Затем насосным агрегатом 5 вода под напором перекачивается во внутреннюю камеру (зону нагнетания) и далее по трубопроводу 8 в верхний бьеф (водоприемник). Затворы 12 и 13 открыты, а затворы 11 и 14 закрыты. При обратной подаче воды из верхнего бьефа в нижний по трубопроводу 10 во 53121 ЕЮСТХПНВТ Н наружнучо КЦМЩЛу 1. 113 КОТОрой птасслсттьпм агрегатом б перекачивается во внутреннюю камеру 2 и далее по трубопроводу 7 вода подается в нижний бьеф. Затворы 11 и 14 открыты. а затворы 12 и 13 закрытьл.При установке одного насосного агрегата 5. например, типа ОПВ. ОМПВ насосная станция работает как польдерная. т.е. перекачивает воду из нижнего бьефа в верхний и наоборот с небольшим напором (не более 10 м). При этом насосная станция рабОТЗЕТ В ЗВТОМЭТНЧЕСКОМ РЕЖЕМ/ПЕ В 331311 симости от уровней воды в бьефах подается команда на включение насосного агрегата и открытие или закрытие затворов.При работе в других режимах, например для водоснабжения или орошения с большим напором, в камеру 2 простым монтажем устанавливают насосный агрегат 5 другого типоразмера, например типа ЭЦВ,ЦМПВ. Насосная станция забирает воду из любого источника и перекачивает любому потребителю по трубопроводам 7 и 8.Наружная камера 1 пригодна для установки нескольких внутренних камер 2, в коТОРЫХ УСТЭНОВЛЕНЫ НЗСОСНЫЕ ЗГРЕГЭТЫ р 2 З ного типа. При использовании насосного агрегата ЦАПВ предлагаемая насосная станция может работать как станция водоснабжения, (напоры порядка 100 м). Используя низконапорньле агрегаты (типа ОПВ. ОМПВ). можно закачивать воду из источНИКЭ В ВОДОХРЕНИЛНЩЕ, а ИСПОЛЬЗУЯ ВЫСОКОнапориые агрегаты (типа ЭЦВ, ЦМПВ). подавать воду из водохранилища на орошеНИЕ СИСТЕМЫ С аккумуляциеи ВЕСЕННЕГО стока рек.В бодали из баденсдддщд твид/шт Из виделасНЦЛЦЩД дн трек-джинсов Насос ЦМЛЗ На ДашеНаружная камера лиг Фиг .2ВНИИПИ Государственного комитета СССР
