Осадительная центрифуга

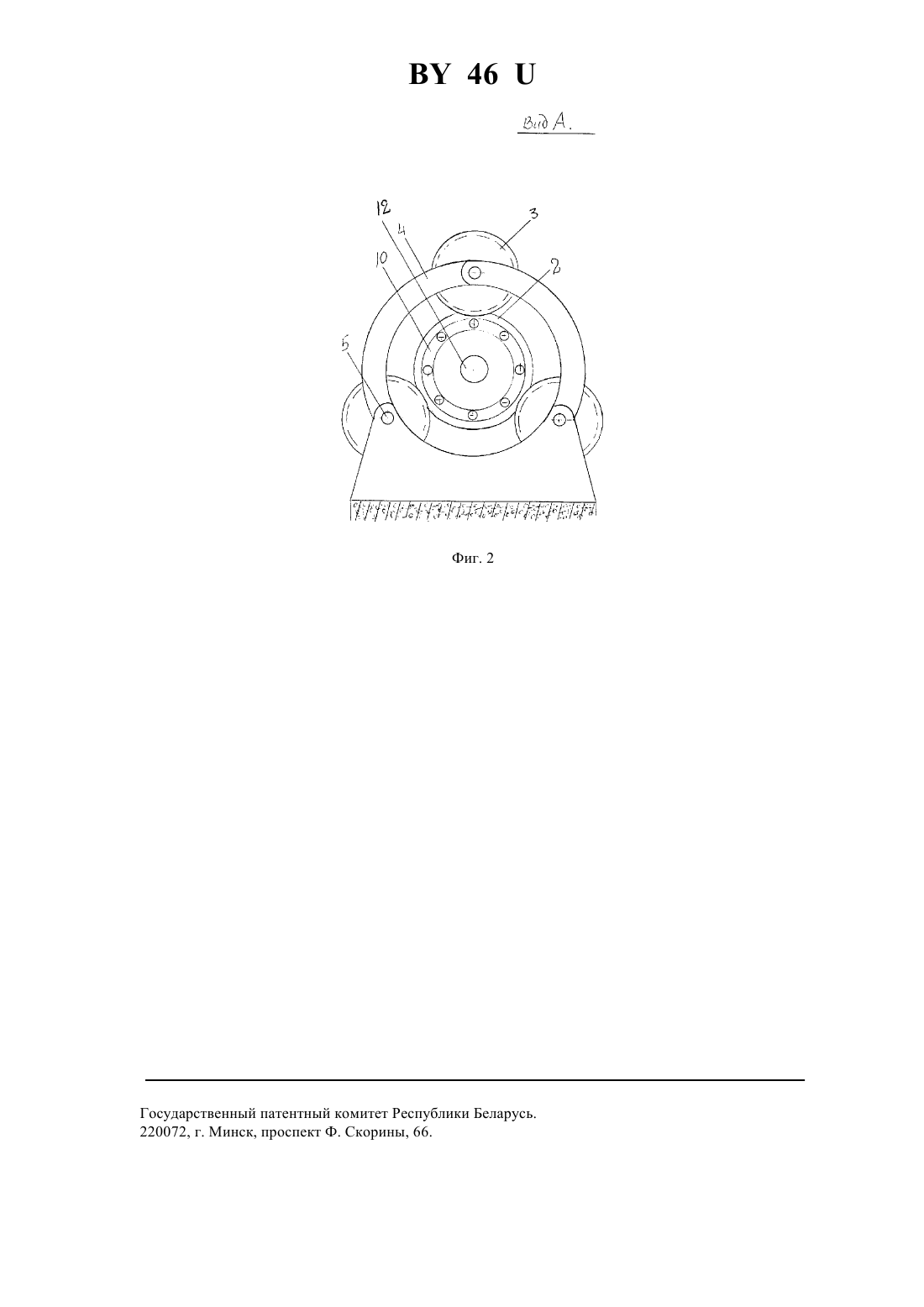

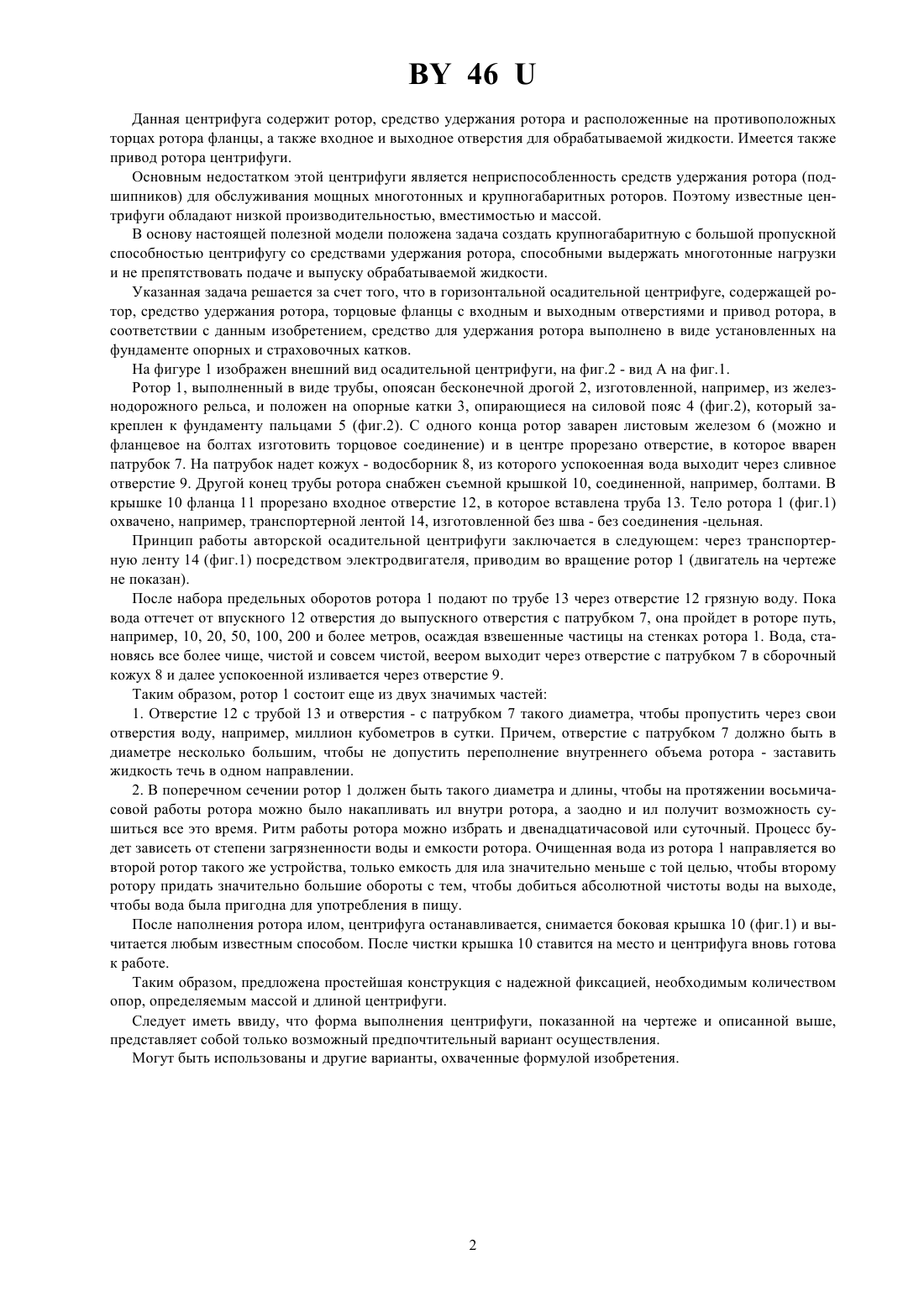

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(73) Патентообладатель Янко Михаил Федорович(57) Осадительная центрифуга содержащая горизонтальный ротор, средство для удержания ротора, торцовый фланец с входным и выходным отверстиями и привод ротора, отличающаяся тем, что средство для удержания ротора выполнено в виде опорных и страховочных катков. Полезная модель относится к обработке сточных вод, преимущественно городской канализации, посредством центрифугирования и может быть использована на очистных сооружениях городов, поселков, промышленных предприятий, а также для обработки жидкого навоза. Учитывая область техники и назначение, предлагаемая конструкция рассчитана на обработку больших объемов жидкости, например, в пределах 700 тыс.-1 млн.м 3 в сутки. Известны центрифуги, в основе которых лежит принцип центробежного осаждения и обезвоживания твердых частиц. Такие центрифуги описаны в 1. К сожалению, в данном источнике отражен только принцип работы центрифуг, но не отражено конструктивное устройство осадительных центрифуг. Поэтому в качестве прототипа принята конструкция горизонтальной осадительной центрифуги 2. 46 Данная центрифуга содержит ротор, средство удержания ротора и расположенные на противоположных торцах ротора фланцы, а также входное и выходное отверстия для обрабатываемой жидкости. Имеется также привод ротора центрифуги. Основным недостатком этой центрифуги является неприспособленность средств удержания ротора (подшипников) для обслуживания мощных многотонных и крупногабаритных роторов. Поэтому известные центрифуги обладают низкой производительностью, вместимостью и массой. В основу настоящей полезной модели положена задача создать крупногабаритную с большой пропускной способностью центрифугу со средствами удержания ротора, способными выдержать многотонные нагрузки и не препятствовать подаче и выпуску обрабатываемой жидкости. Указанная задача решается за счет того, что в горизонтальной осадительной центрифуге, содержащей ротор, средство удержания ротора, торцовые фланцы с входным и выходным отверстиями и привод ротора, в соответствии с данным изобретением, средство для удержания ротора выполнено в виде установленных на фундаменте опорных и страховочных катков. На фигуре 1 изображен внешний вид осадительной центрифуги, на фиг.2 - вид А на фиг.1. Ротор 1, выполненный в виде трубы, опоясан бесконечной дрогой 2, изготовленной, например, из железнодорожного рельса, и положен на опорные катки 3, опирающиеся на силовой пояс 4 (фиг.2), который закреплен к фундаменту пальцами 5 (фиг.2). С одного конца ротор заварен листовым железом 6 (можно и фланцевое на болтах изготовить торцовое соединение) и в центре прорезано отверстие, в которое вварен патрубок 7. На патрубок надет кожух - водосборник 8, из которого успокоенная вода выходит через сливное отверстие 9. Другой конец трубы ротора снабжен съемной крышкой 10, соединенной, например, болтами. В крышке 10 фланца 11 прорезано входное отверстие 12, в которое вставлена труба 13. Тело ротора 1 (фиг.1) охвачено, например, транспортерной лентой 14, изготовленной без шва - без соединения -цельная. Принцип работы авторской осадительной центрифуги заключается в следующем через транспортерную ленту 14 (фиг.1) посредством электродвигателя, приводим во вращение ротор 1 (двигатель на чертеже не показан). После набора предельных оборотов ротора 1 подают по трубе 13 через отверстие 12 грязную воду. Пока вода оттечет от впускного 12 отверстия до выпускного отверстия с патрубком 7, она пройдет в роторе путь,например, 10, 20, 50, 100, 200 и более метров, осаждая взвешенные частицы на стенках ротора 1. Вода, становясь все более чище, чистой и совсем чистой, веером выходит через отверстие с патрубком 7 в сборочный кожух 8 и далее успокоенной изливается через отверстие 9. Таким образом, ротор 1 состоит еще из двух значимых частей 1. Отверстие 12 с трубой 13 и отверстия - с патрубком 7 такого диаметра, чтобы пропустить через свои отверстия воду, например, миллион кубометров в сутки. Причем, отверстие с патрубком 7 должно быть в диаметре несколько большим, чтобы не допустить переполнение внутреннего объема ротора - заставить жидкость течь в одном направлении. 2. В поперечном сечении ротор 1 должен быть такого диаметра и длины, чтобы на протяжении восьмичасовой работы ротора можно было накапливать ил внутри ротора, а заодно и ил получит возможность сушиться все это время. Ритм работы ротора можно избрать и двенадцатичасовой или суточный. Процесс будет зависеть от степени загрязненности воды и емкости ротора. Очищенная вода из ротора 1 направляется во второй ротор такого же устройства, только емкость для ила значительно меньше с той целью, чтобы второму ротору придать значительно большие обороты с тем, чтобы добиться абсолютной чистоты воды на выходе,чтобы вода была пригодна для употребления в пищу. После наполнения ротора илом, центрифуга останавливается, снимается боковая крышка 10 (фиг.1) и вычитается любым известным способом. После чистки крышка 10 ставится на место и центрифуга вновь готова к работе. Таким образом, предложена простейшая конструкция с надежной фиксацией, необходимым количеством опор, определяемым массой и длиной центрифуги. Следует иметь ввиду, что форма выполнения центрифуги, показанной на чертеже и описанной выше,представляет собой только возможный предпочтительный вариант осуществления. Могут быть использованы и другие варианты, охваченные формулой изобретения. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
