Устройство для предотвращения несанкционированного доступа к контактам

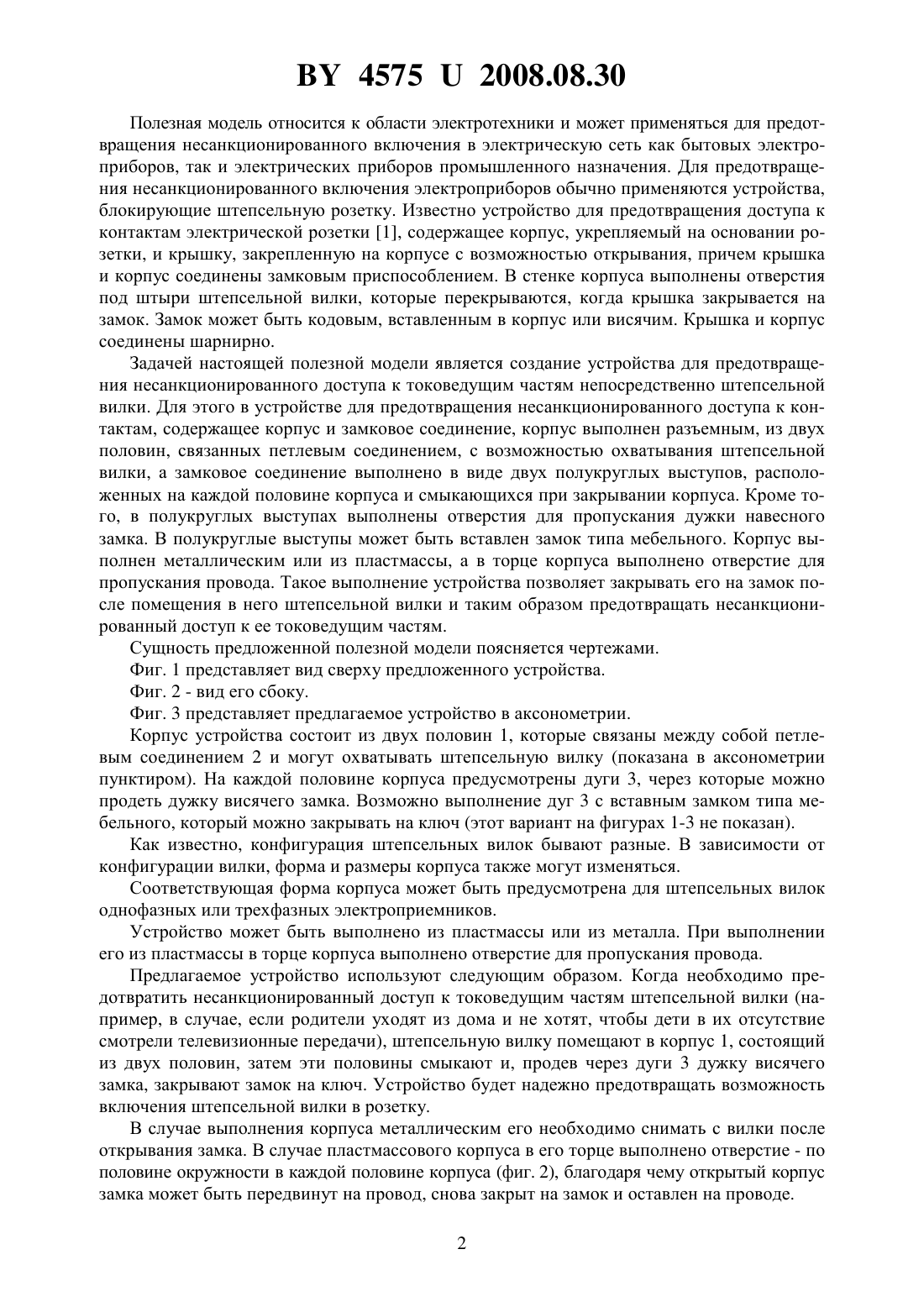

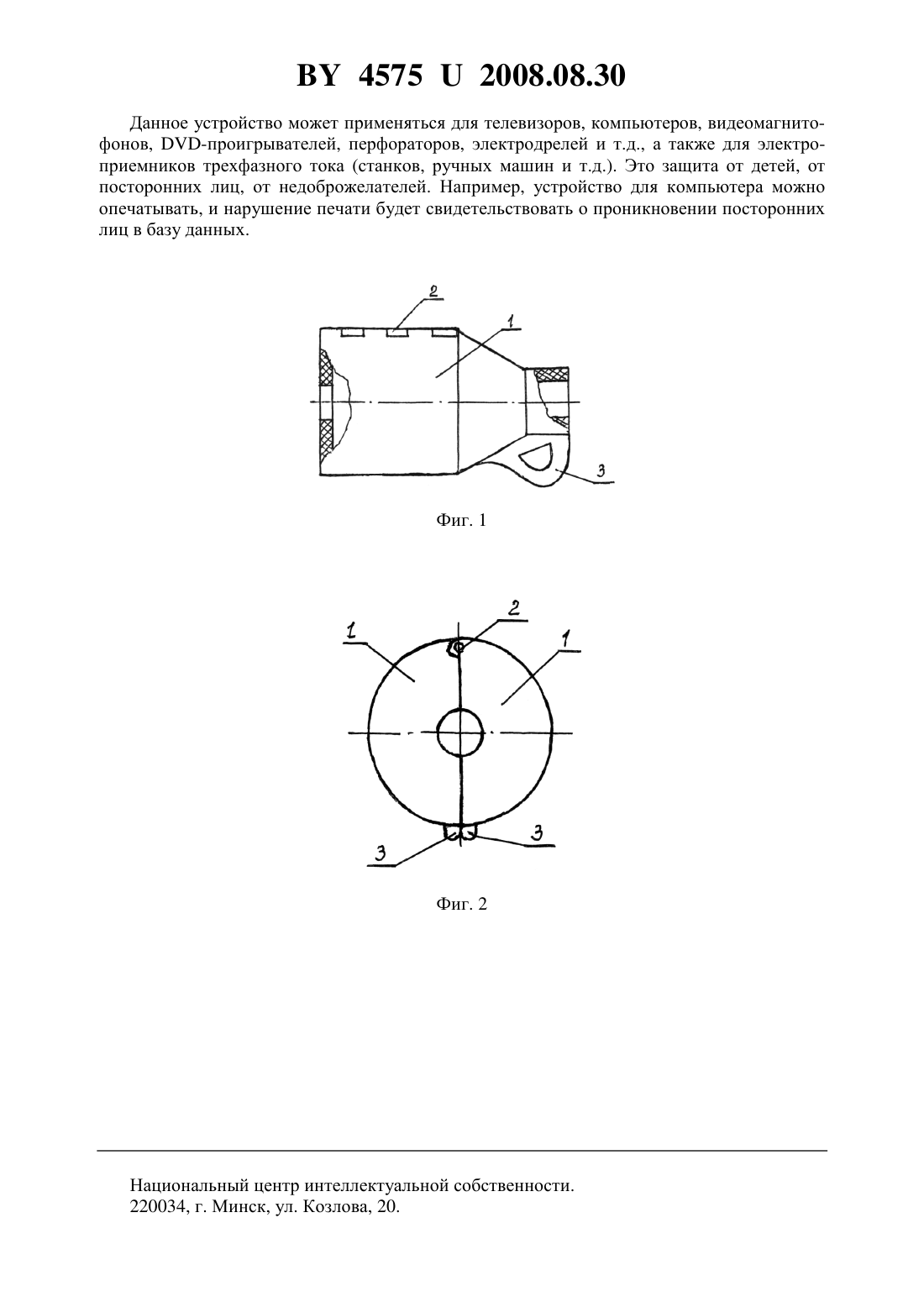

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПРЕДОТВРАЩЕНИЯ НЕСАНКЦИОНИРОВАННОГО ДОСТУПА К КОНТАКТАМ(71) Заявитель Пужель Сергей Владимирович(72) Автор Пужель Сергей Владимирович(73) Патентообладатель Пужель Сергей Владимирович(57) 1. Устройство для предотвращения несанкционированного доступа к контактам, содержащее корпус и замковое соединение, отличающееся тем, что корпус выполнен разъемным, из двух половин, связанных петлевым соединением, с возможностью охватывания штепсельной вилки, а замковое соединение выполнено в виде двух полукруглых выступов,расположенных на каждой половине корпуса и смыкающихся при закрывании корпуса. 2. Устройство по п. 1, отличающееся тем, что в полукруглых выступах выполнены отверстия для пропускания дужки навесного замка. 3. Устройство по п. 1, отличающееся тем, что в полукруглые выступы вставлен замок типа мебельного. 4. Устройство по одному из пп. 1, 2 или 3, отличающееся тем, что корпус выполнен металлическим. 5. Устройство по одному из пп. 1, 2 или 3, отличающееся тем, что корпус выполнен из пластмассы. 6. Устройство по п. 5, отличающееся тем, что в торце корпуса выполнено отверстие для пропускания провода. 45752008.08.30 Полезная модель относится к области электротехники и может применяться для предотвращения несанкционированного включения в электрическую сеть как бытовых электроприборов, так и электрических приборов промышленного назначения. Для предотвращения несанкционированного включения электроприборов обычно применяются устройства,блокирующие штепсельную розетку. Известно устройство для предотвращения доступа к контактам электрической розетки 1, содержащее корпус, укрепляемый на основании розетки, и крышку, закрепленную на корпусе с возможностью открывания, причем крышка и корпус соединены замковым приспособлением. В стенке корпуса выполнены отверстия под штыри штепсельной вилки, которые перекрываются, когда крышка закрывается на замок. Замок может быть кодовым, вставленным в корпус или висячим. Крышка и корпус соединены шарнирно. Задачей настоящей полезной модели является создание устройства для предотвращения несанкционированного доступа к токоведущим частям непосредственно штепсельной вилки. Для этого в устройстве для предотвращения несанкционированного доступа к контактам, содержащее корпус и замковое соединение, корпус выполнен разъемным, из двух половин, связанных петлевым соединением, с возможностью охватывания штепсельной вилки, а замковое соединение выполнено в виде двух полукруглых выступов, расположенных на каждой половине корпуса и смыкающихся при закрывании корпуса. Кроме того, в полукруглых выступах выполнены отверстия для пропускания дужки навесного замка. В полукруглые выступы может быть вставлен замок типа мебельного. Корпус выполнен металлическим или из пластмассы, а в торце корпуса выполнено отверстие для пропускания провода. Такое выполнение устройства позволяет закрывать его на замок после помещения в него штепсельной вилки и таким образом предотвращать несанкционированный доступ к ее токоведущим частям. Сущность предложенной полезной модели поясняется чертежами. Фиг. 1 представляет вид сверху предложенного устройства. Фиг. 2 - вид его сбоку. Фиг. 3 представляет предлагаемое устройство в аксонометрии. Корпус устройства состоит из двух половин 1, которые связаны между собой петлевым соединением 2 и могут охватывать штепсельную вилку (показана в аксонометрии пунктиром). На каждой половине корпуса предусмотрены дуги 3, через которые можно продеть дужку висячего замка. Возможно выполнение дуг 3 с вставным замком типа мебельного, который можно закрывать на ключ (этот вариант на фигурах 1-3 не показан). Как известно, конфигурация штепсельных вилок бывают разные. В зависимости от конфигурации вилки, форма и размеры корпуса также могут изменяться. Соответствующая форма корпуса может быть предусмотрена для штепсельных вилок однофазных или трехфазных электроприемников. Устройство может быть выполнено из пластмассы или из металла. При выполнении его из пластмассы в торце корпуса выполнено отверстие для пропускания провода. Предлагаемое устройство используют следующим образом. Когда необходимо предотвратить несанкционированный доступ к токоведущим частям штепсельной вилки (например, в случае, если родители уходят из дома и не хотят, чтобы дети в их отсутствие смотрели телевизионные передачи), штепсельную вилку помещают в корпус 1, состоящий из двух половин, затем эти половины смыкают и, продев через дуги 3 дужку висячего замка, закрывают замок на ключ. Устройство будет надежно предотвращать возможность включения штепсельной вилки в розетку. В случае выполнения корпуса металлическим его необходимо снимать с вилки после открывания замка. В случае пластмассового корпуса в его торце выполнено отверстие - по половине окружности в каждой половине корпуса (фиг. 2), благодаря чему открытый корпус замка может быть передвинут на провод, снова закрыт на замок и оставлен на проводе. 2 45752008.08.30 Данное устройство может применяться для телевизоров, компьютеров, видеомагнитофонов, -проигрывателей, перфораторов, электродрелей и т.д., а также для электроприемников трехфазного тока (станков, ручных машин и т.д.). Это защита от детей, от посторонних лиц, от недоброжелателей. Например, устройство для компьютера можно опечатывать, и нарушение печати будет свидетельствовать о проникновении посторонних лиц в базу данных. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
