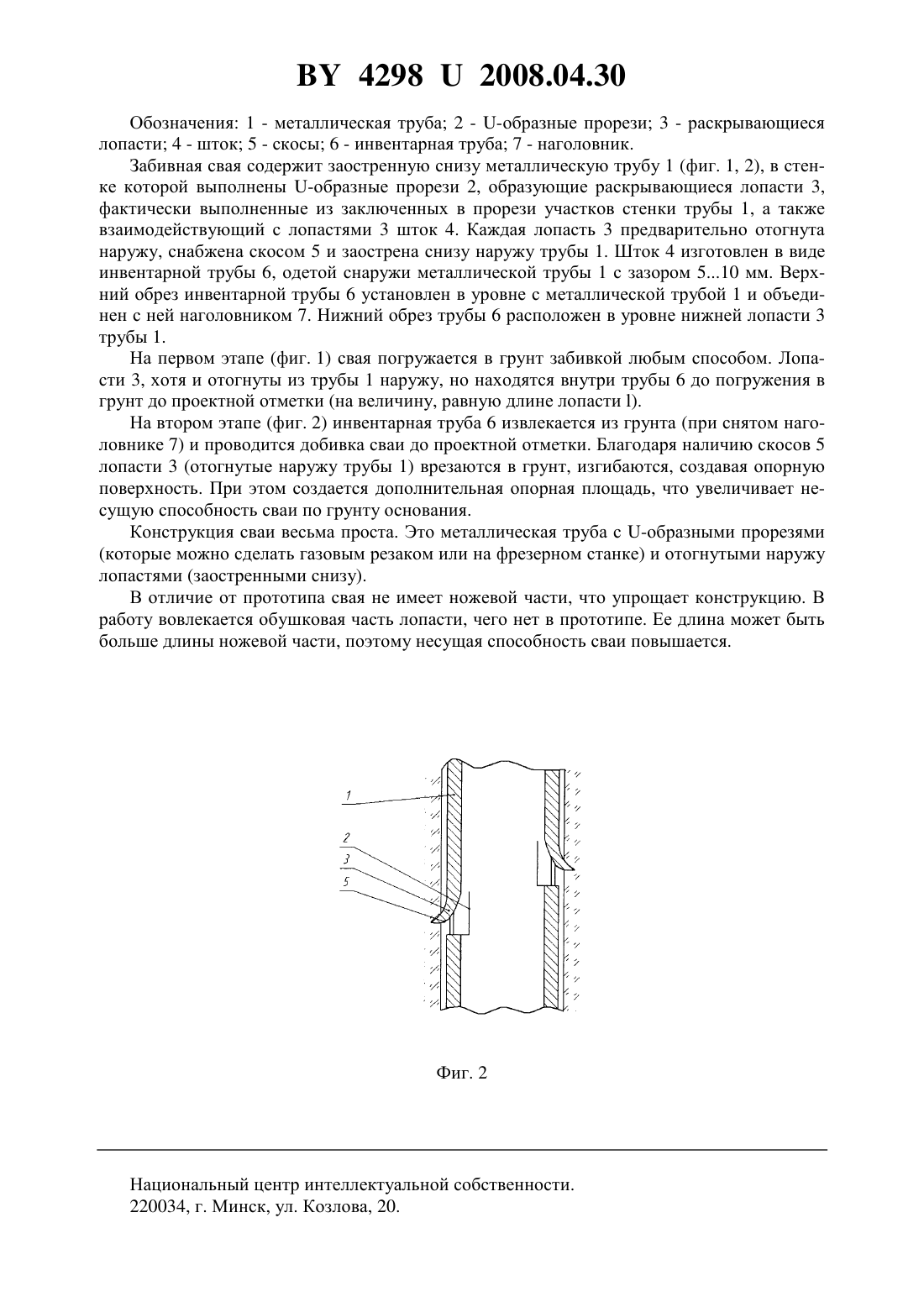

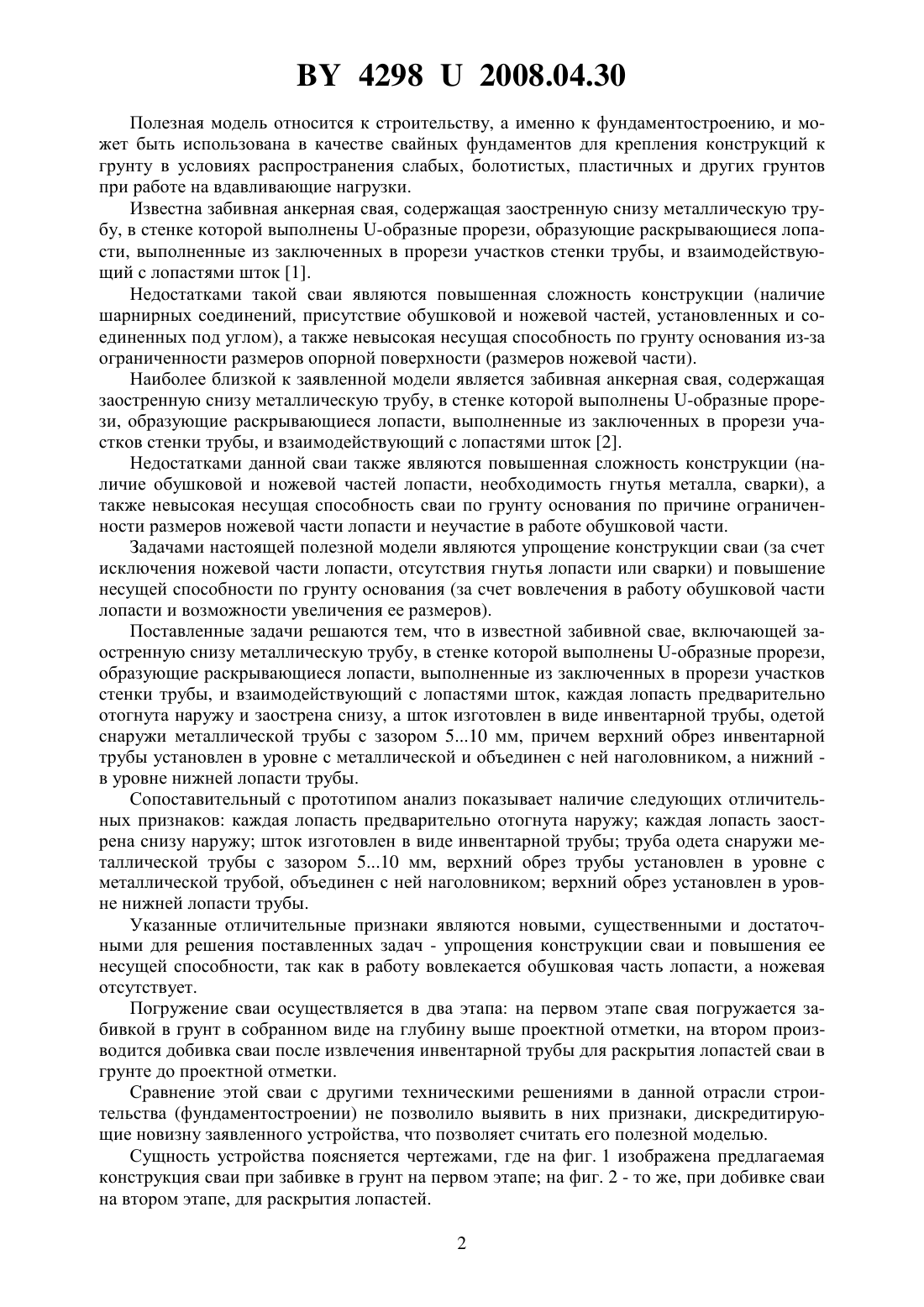

Забивная свая

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Чернюк Владимир Петрович Сташевская Надежда Александровна Надеина Надежда Григорьевна Кузьмич Птр Михайлович Акулич Ярослав Антонович Лукша Владимир Валентинович(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Забивная свая, включающая заостренную снизу металлическую трубу, в стенке которой выполнены -образные прорези, образующие раскрывающиеся лопасти, выполненные из заключенных в прорези участков стенки трубы, и взаимодействующий с лопастями шток, отличающаяся тем, что каждая лопасть предварительно отогнута наружу и заострена снизу, а шток изготовлен в виде инвентарной трубы с зазором 510 мм, причем верхний обрез инвентарной трубы установлен в уровне с металлической и объединен с ней наголовником, а нижний - в уровне нижней лопасти трубы. 42982008.04.30 Полезная модель относится к строительству, а именно к фундаментостроению, и может быть использована в качестве свайных фундаментов для крепления конструкций к грунту в условиях распространения слабых, болотистых, пластичных и других грунтов при работе на вдавливающие нагрузки. Известна забивная анкерная свая, содержащая заостренную снизу металлическую трубу, в стенке которой выполнены -образные прорези, образующие раскрывающиеся лопасти, выполненные из заключенных в прорези участков стенки трубы, и взаимодействующий с лопастями шток 1. Недостатками такой сваи являются повышенная сложность конструкции (наличие шарнирных соединений, присутствие обушковой и ножевой частей, установленных и соединенных под углом), а также невысокая несущая способность по грунту основания из-за ограниченности размеров опорной поверхности (размеров ножевой части). Наиболее близкой к заявленной модели является забивная анкерная свая, содержащая заостренную снизу металлическую трубу, в стенке которой выполнены -образные прорези, образующие раскрывающиеся лопасти, выполненные из заключенных в прорези участков стенки трубы, и взаимодействующий с лопастями шток 2. Недостатками данной сваи также являются повышенная сложность конструкции (наличие обушковой и ножевой частей лопасти, необходимость гнутья металла, сварки), а также невысокая несущая способность сваи по грунту основания по причине ограниченности размеров ножевой части лопасти и неучастие в работе обушковой части. Задачами настоящей полезной модели являются упрощение конструкции сваи (за счет исключения ножевой части лопасти, отсутствия гнутья лопасти или сварки) и повышение несущей способности по грунту основания (за счет вовлечения в работу обушковой части лопасти и возможности увеличения ее размеров). Поставленные задачи решаются тем, что в известной забивной свае, включающей заостренную снизу металлическую трубу, в стенке которой выполнены -образные прорези,образующие раскрывающиеся лопасти, выполненные из заключенных в прорези участков стенки трубы, и взаимодействующий с лопастями шток, каждая лопасть предварительно отогнута наружу и заострена снизу, а шток изготовлен в виде инвентарной трубы, одетой снаружи металлической трубы с зазором 510 мм, причем верхний обрез инвентарной трубы установлен в уровне с металлической и объединен с ней наголовником, а нижний в уровне нижней лопасти трубы. Сопоставительный с прототипом анализ показывает наличие следующих отличительных признаков каждая лопасть предварительно отогнута наружу каждая лопасть заострена снизу наружу шток изготовлен в виде инвентарной трубы труба одета снаружи металлической трубы с зазором 510 мм, верхний обрез трубы установлен в уровне с металлической трубой, объединен с ней наголовником верхний обрез установлен в уровне нижней лопасти трубы. Указанные отличительные признаки являются новыми, существенными и достаточными для решения поставленных задач - упрощения конструкции сваи и повышения ее несущей способности, так как в работу вовлекается обушковая часть лопасти, а ножевая отсутствует. Погружение сваи осуществляется в два этапа на первом этапе свая погружается забивкой в грунт в собранном виде на глубину выше проектной отметки, на втором производится добивка сваи после извлечения инвентарной трубы для раскрытия лопастей сваи в грунте до проектной отметки. Сравнение этой сваи с другими техническими решениями в данной отрасли строительства (фундаментостроении) не позволило выявить в них признаки, дискредитирующие новизну заявленного устройства, что позволяет считать его полезной моделью. Сущность устройства поясняется чертежами, где на фиг. 1 изображена предлагаемая конструкция сваи при забивке в грунт на первом этапе на фиг. 2 - то же, при добивке сваи на втором этапе, для раскрытия лопастей. 2 42982008.04.30 Обозначения 1 - металлическая труба 2 - -образные прорези 3 - раскрывающиеся лопасти 4 - шток 5 - скосы 6 - инвентарная труба 7 - наголовник. Забивная свая содержит заостренную снизу металлическую трубу 1 (фиг. 1, 2), в стенке которой выполнены -образные прорези 2, образующие раскрывающиеся лопасти 3,фактически выполненные из заключенных в прорези участков стенки трубы 1, а также взаимодействующий с лопастями 3 шток 4. Каждая лопасть 3 предварительно отогнута наружу, снабжена скосом 5 и заострена снизу наружу трубы 1. Шток 4 изготовлен в виде инвентарной трубы 6, одетой снаружи металлической трубы 1 с зазором 510 мм. Верхний обрез инвентарной трубы 6 установлен в уровне с металлической трубой 1 и объединен с ней наголовником 7. Нижний обрез трубы 6 расположен в уровне нижней лопасти 3 трубы 1. На первом этапе (фиг. 1) свая погружается в грунт забивкой любым способом. Лопасти 3, хотя и отогнуты из трубы 1 наружу, но находятся внутри трубы 6 до погружения в грунт до проектной отметки (на величину, равную длине лопасти ). На втором этапе (фиг. 2) инвентарная труба 6 извлекается из грунта (при снятом наголовнике 7) и проводится добивка сваи до проектной отметки. Благодаря наличию скосов 5 лопасти 3 (отогнутые наружу трубы 1) врезаются в грунт, изгибаются, создавая опорную поверхность. При этом создается дополнительная опорная площадь, что увеличивает несущую способность сваи по грунту основания. Конструкция сваи весьма проста. Это металлическая труба с -образными прорезями(которые можно сделать газовым резаком или на фрезерном станке) и отогнутыми наружу лопастями (заостренными снизу). В отличие от прототипа свая не имеет ножевой части, что упрощает конструкцию. В работу вовлекается обушковая часть лопасти, чего нет в прототипе. Ее длина может быть больше длины ножевой части, поэтому несущая способность сваи повышается. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
