Устройство для контактного внесения гербицидов

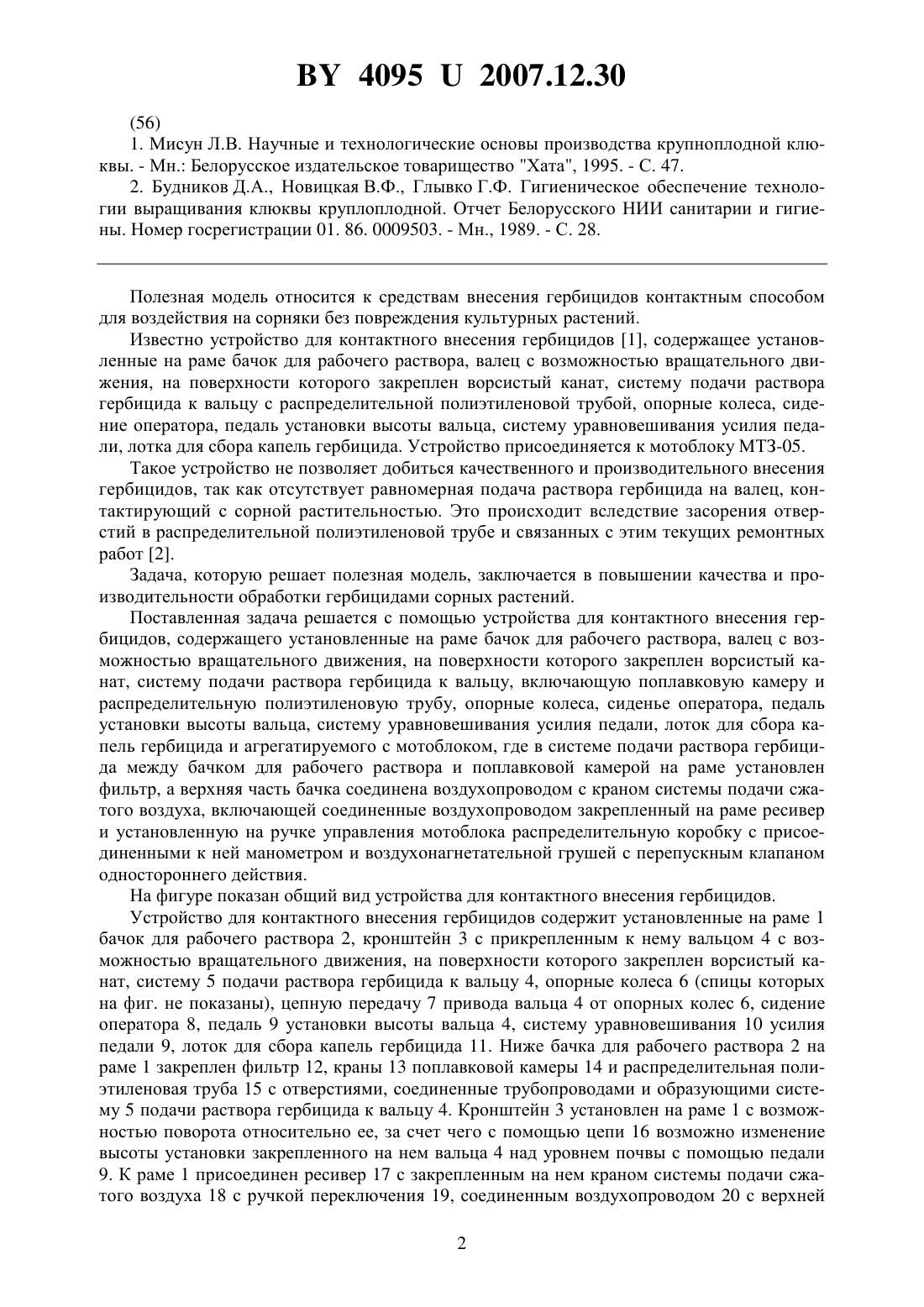

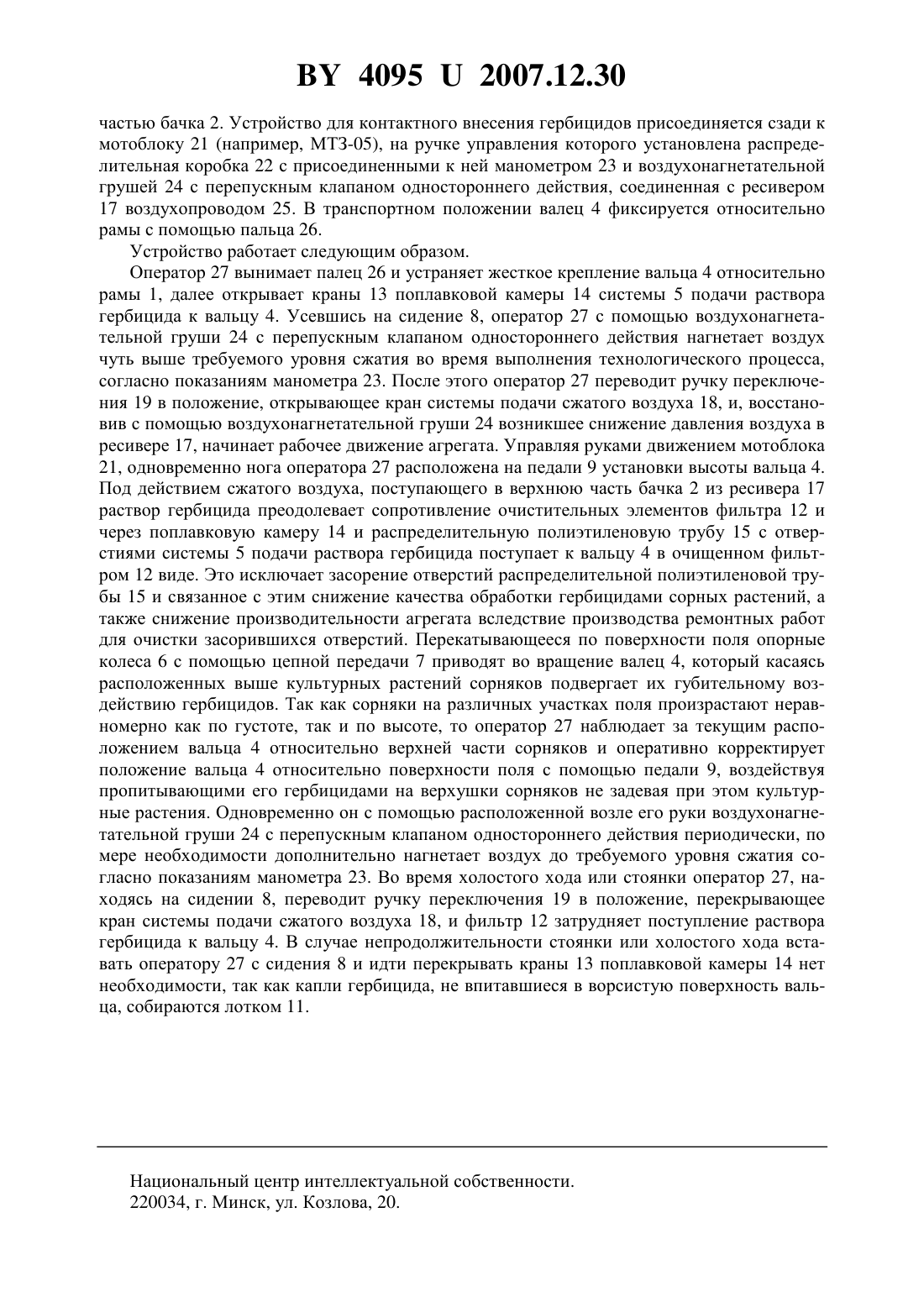

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ КОНТАКТНОГО ВНЕСЕНИЯ ГЕРБИЦИДОВ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Мисун Леонид Владимирович Мисун Владимир Леонидович Агейчик Валерий Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для контактного внесения гербицидов, содержащее установленные на раме бачок для рабочего раствора, валец с возможностью вращательного движения, на поверхности которого закреплен ворсистый канат, систему подачи раствора гербицида к вальцу, включающую поплавковую камеру и распределительную полиэтиленовую трубу,опорные колеса, сиденье оператора, педаль установки высоты вальца, систему уравновешивания усилия педали, лоток для сбора капель гербицида и агрегатируемое с мотоблоком, отличающееся тем, что в системе подачи раствора гербицида между бачком для рабочего раствора и поплавковой камерой на раме установлен фильтр, а верхняя часть бачка соединена воздухопроводом с краном системы подачи сжатого воздуха, включающей соединенные воздухопроводом закрепленный на раме ресивер и установленную на ручке управления мотоблока распределительную коробку с присоединенными к ней манометром и воздухонагнетательной грушей с перепускным клапаном одностороннего действия.(56) 1. Мисун Л.В. Научные и технологические основы производства крупноплодной клюквы. - Мн. Белорусское издательское товарищество Хата, 1995. - С. 47. 2. Будников Д.А., Новицкая В.Ф., Глывко Г.Ф. Гигиеническое обеспечение технологии выращивания клюквы круплоплодной. Отчет Белорусского НИИ санитарии и гигиены. Номер госрегистрации 01. 86. 0009503. - Мн., 1989. - С. 28. Полезная модель относится к средствам внесения гербицидов контактным способом для воздействия на сорняки без повреждения культурных растений. Известно устройство для контактного внесения гербицидов 1, содержащее установленные на раме бачок для рабочего раствора, валец с возможностью вращательного движения, на поверхности которого закреплен ворсистый канат, систему подачи раствора гербицида к вальцу с распределительной полиэтиленовой трубой, опорные колеса, сидение оператора, педаль установки высоты вальца, систему уравновешивания усилия педали, лотка для сбора капель гербицида. Устройство присоединяется к мотоблоку МТЗ-05. Такое устройство не позволяет добиться качественного и производительного внесения гербицидов, так как отсутствует равномерная подача раствора гербицида на валец, контактирующий с сорной растительностью. Это происходит вследствие засорения отверстий в распределительной полиэтиленовой трубе и связанных с этим текущих ремонтных работ 2. Задача, которую решает полезная модель, заключается в повышении качества и производительности обработки гербицидами сорных растений. Поставленная задача решается с помощью устройства для контактного внесения гербицидов, содержащего установленные на раме бачок для рабочего раствора, валец с возможностью вращательного движения, на поверхности которого закреплен ворсистый канат, систему подачи раствора гербицида к вальцу, включающую поплавковую камеру и распределительную полиэтиленовую трубу, опорные колеса, сиденье оператора, педаль установки высоты вальца, систему уравновешивания усилия педали, лоток для сбора капель гербицида и агрегатируемого с мотоблоком, где в системе подачи раствора гербицида между бачком для рабочего раствора и поплавковой камерой на раме установлен фильтр, а верхняя часть бачка соединена воздухопроводом с краном системы подачи сжатого воздуха, включающей соединенные воздухопроводом закрепленный на раме ресивер и установленную на ручке управления мотоблока распределительную коробку с присоединенными к ней манометром и воздухонагнетательной грушей с перепускным клапаном одностороннего действия. На фигуре показан общий вид устройства для контактного внесения гербицидов. Устройство для контактного внесения гербицидов содержит установленные на раме 1 бачок для рабочего раствора 2, кронштейн 3 с прикрепленным к нему вальцом 4 с возможностью вращательного движения, на поверхности которого закреплен ворсистый канат, систему 5 подачи раствора гербицида к вальцу 4, опорные колеса 6 (спицы которых на фиг. не показаны), цепную передачу 7 привода вальца 4 от опорных колес 6, сидение оператора 8, педаль 9 установки высоты вальца 4, систему уравновешивания 10 усилия педали 9, лоток для сбора капель гербицида 11. Ниже бачка для рабочего раствора 2 на раме 1 закреплен фильтр 12, краны 13 поплавковой камеры 14 и распределительная полиэтиленовая труба 15 с отверстиями, соединенные трубопроводами и образующими систему 5 подачи раствора гербицида к вальцу 4. Кронштейн 3 установлен на раме 1 с возможностью поворота относительно ее, за счет чего с помощью цепи 16 возможно изменение высоты установки закрепленного на нем вальца 4 над уровнем почвы с помощью педали 9. К раме 1 присоединен ресивер 17 с закрепленным на нем краном системы подачи сжатого воздуха 18 с ручкой переключения 19, соединенным воздухопроводом 20 с верхней 2 40952007.12.30 частью бачка 2. Устройство для контактного внесения гербицидов присоединяется сзади к мотоблоку 21 (например, МТЗ-05), на ручке управления которого установлена распределительная коробка 22 с присоединенными к ней манометром 23 и воздухонагнетательной грушей 24 с перепускным клапаном одностороннего действия, соединенная с ресивером 17 воздухопроводом 25. В транспортном положении валец 4 фиксируется относительно рамы с помощью пальца 26. Устройство работает следующим образом. Оператор 27 вынимает палец 26 и устраняет жесткое крепление вальца 4 относительно рамы 1, далее открывает краны 13 поплавковой камеры 14 системы 5 подачи раствора гербицида к вальцу 4. Усевшись на сидение 8, оператор 27 с помощью воздухонагнетательной груши 24 с перепускным клапаном одностороннего действия нагнетает воздух чуть выше требуемого уровня сжатия во время выполнения технологического процесса,согласно показаниям манометра 23. После этого оператор 27 переводит ручку переключения 19 в положение, открывающее кран системы подачи сжатого воздуха 18, и, восстановив с помощью воздухонагнетательной груши 24 возникшее снижение давления воздуха в ресивере 17, начинает рабочее движение агрегата. Управляя руками движением мотоблока 21, одновременно нога оператора 27 расположена на педали 9 установки высоты вальца 4. Под действием сжатого воздуха, поступающего в верхнюю часть бачка 2 из ресивера 17 раствор гербицида преодолевает сопротивление очистительных элементов фильтра 12 и через поплавковую камеру 14 и распределительную полиэтиленовую трубу 15 с отверстиями системы 5 подачи раствора гербицида поступает к вальцу 4 в очищенном фильтром 12 виде. Это исключает засорение отверстий распределительной полиэтиленовой трубы 15 и связанное с этим снижение качества обработки гербицидами сорных растений, а также снижение производительности агрегата вследствие производства ремонтных работ для очистки засорившихся отверстий. Перекатывающееся по поверхности поля опорные колеса 6 с помощью цепной передачи 7 приводят во вращение валец 4, который касаясь расположенных выше культурных растений сорняков подвергает их губительному воздействию гербицидов. Так как сорняки на различных участках поля произрастают неравномерно как по густоте, так и по высоте, то оператор 27 наблюдает за текущим расположением вальца 4 относительно верхней части сорняков и оперативно корректирует положение вальца 4 относительно поверхности поля с помощью педали 9, воздействуя пропитывающими его гербицидами на верхушки сорняков не задевая при этом культурные растения. Одновременно он с помощью расположенной возле его руки воздухонагнетательной груши 24 с перепускным клапаном одностороннего действия периодически, по мере необходимости дополнительно нагнетает воздух до требуемого уровня сжатия согласно показаниям манометра 23. Во время холостого хода или стоянки оператор 27, находясь на сидении 8, переводит ручку переключения 19 в положение, перекрывающее кран системы подачи сжатого воздуха 18, и фильтр 12 затрудняет поступление раствора гербицида к вальцу 4. В случае непродолжительности стоянки или холостого хода вставать оператору 27 с сидения 8 и идти перекрывать краны 13 поплавковой камеры 14 нет необходимости, так как капли гербицида, не впитавшиеся в ворсистую поверхность вальца, собираются лотком 11. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
