Пробоотборник для послойного извлечения образцов грунта
Номер патента: U 3793
Опубликовано: 30.08.2007
Авторы: Булавик Иван Макарович, Переволоцкий Александр Николаевич, Тагай Светлана Алексеевна, Дударева Наталья Владимировна
Текст

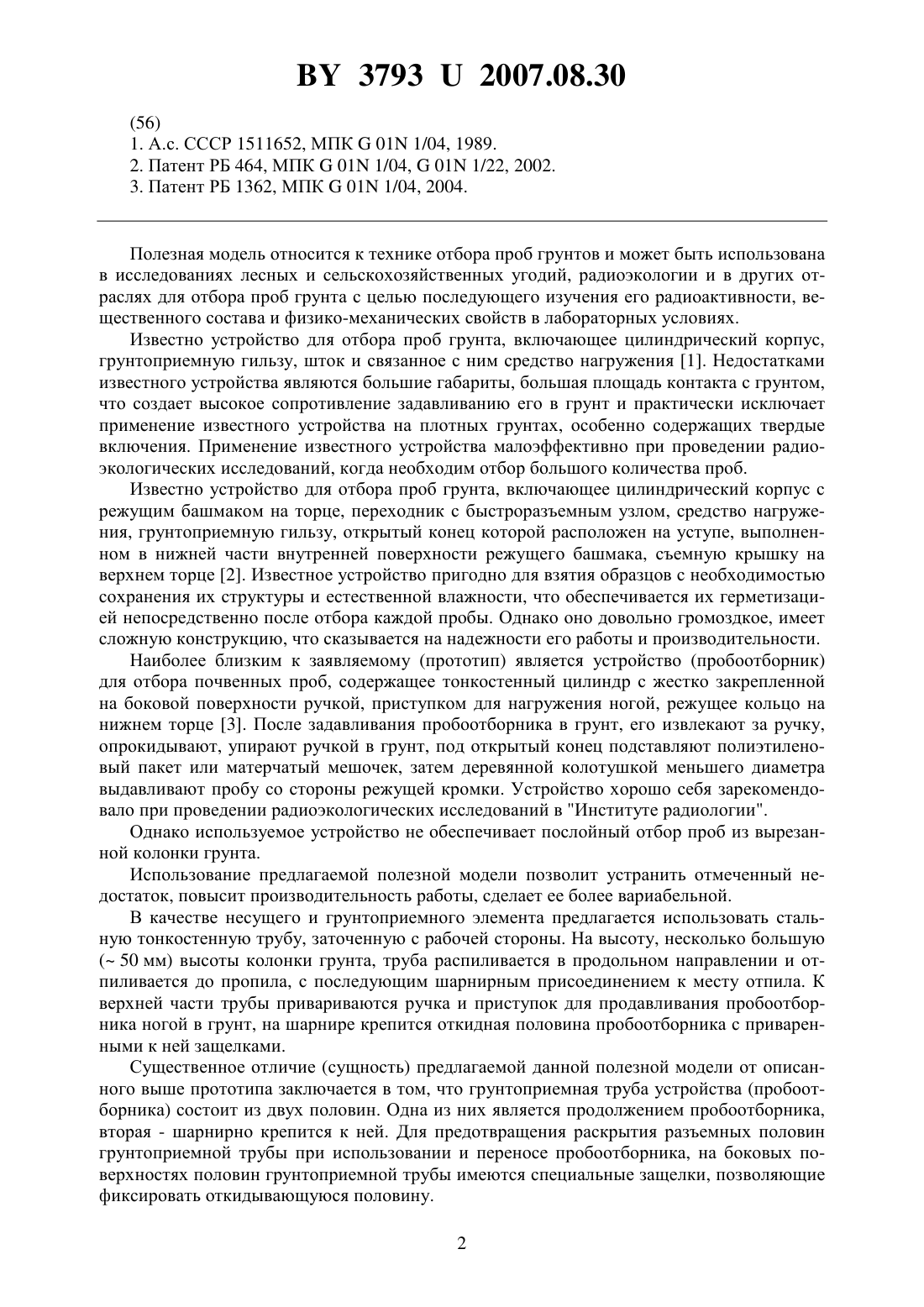

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРОБООТБОРНИК ДЛЯ ПОСЛОЙНОГО ИЗВЛЕЧЕНИЯ ОБРАЗЦОВ ГРУНТА(71) Заявитель Республиканское научноисследовательское унитарное предприятие Институт радиологии(72) Авторы Булавик Иван Макарович Переволоцкий Александр Николаевич Дударева Наталья Владимировна Тагай Светлана Алексеевна(73) Патентообладатель Республиканское научно-исследовательское унитарное предприятие Институт радиологии(57) Пробоотборник для послойного извлечения образцов грунта, включающий грунтоприемную трубу, ручку для удержания грунтоприемной трубы в вертикальном положении,приступок для задавливания грунтоприемной трубы в грунт, отличающийся тем, что грунтоприемная труба выполнена разъемной по длине с шарнирным креплением откидывающейся половины и защелками для фиксации ненарушенной структуры колонки грунта.(56) 1. А.с. СССР 1511652, МПК 01 1/04, 1989. 2. Патент РБ 464, МПК 01 1/04,01 1/22, 2002. 3. Патент РБ 1362, МПК 01 1/04, 2004. Полезная модель относится к технике отбора проб грунтов и может быть использована в исследованиях лесных и сельскохозяйственных угодий, радиоэкологии и в других отраслях для отбора проб грунта с целью последующего изучения его радиоактивности, вещественного состава и физико-механических свойств в лабораторных условиях. Известно устройство для отбора проб грунта, включающее цилиндрический корпус,грунтоприемную гильзу, шток и связанное с ним средство нагружения 1. Недостатками известного устройства являются большие габариты, большая площадь контакта с грунтом,что создает высокое сопротивление задавливанию его в грунт и практически исключает применение известного устройства на плотных грунтах, особенно содержащих твердые включения. Применение известного устройства малоэффективно при проведении радиоэкологических исследований, когда необходим отбор большого количества проб. Известно устройство для отбора проб грунта, включающее цилиндрический корпус с режущим башмаком на торце, переходник с быстроразъемным узлом, средство нагружения, грунтоприемную гильзу, открытый конец которой расположен на уступе, выполненном в нижней части внутренней поверхности режущего башмака, съемную крышку на верхнем торце 2. Известное устройство пригодно для взятия образцов с необходимостью сохранения их структуры и естественной влажности, что обеспечивается их герметизацией непосредственно после отбора каждой пробы. Однако оно довольно громоздкое, имеет сложную конструкцию, что сказывается на надежности его работы и производительности. Наиболее близким к заявляемому (прототип) является устройство (пробоотборник) для отбора почвенных проб, содержащее тонкостенный цилиндр с жестко закрепленной на боковой поверхности ручкой, приступком для нагружения ногой, режущее кольцо на нижнем торце 3. После задавливания пробоотборника в грунт, его извлекают за ручку,опрокидывают, упирают ручкой в грунт, под открытый конец подставляют полиэтиленовый пакет или матерчатый мешочек, затем деревянной колотушкой меньшего диаметра выдавливают пробу со стороны режущей кромки. Устройство хорошо себя зарекомендовало при проведении радиоэкологических исследований в Институте радиологии. Однако используемое устройство не обеспечивает послойный отбор проб из вырезанной колонки грунта. Использование предлагаемой полезной модели позволит устранить отмеченный недостаток, повысит производительность работы, сделает ее более вариабельной. В качестве несущего и грунтоприемного элемента предлагается использовать стальную тонкостенную трубу, заточенную с рабочей стороны. На высоту, несколько большую( 50 мм) высоты колонки грунта, труба распиливается в продольном направлении и отпиливается до пропила, с последующим шарнирным присоединением к месту отпила. К верхней части трубы привариваются ручка и приступок для продавливания пробоотборника ногой в грунт, на шарнире крепится откидная половина пробоотборника с приваренными к ней защелками. Существенное отличие (сущность) предлагаемой данной полезной модели от описанного выше прототипа заключается в том, что грунтоприемная труба устройства (пробоотборника) состоит из двух половин. Одна из них является продолжением пробоотборника,вторая - шарнирно крепится к ней. Для предотвращения раскрытия разъемных половин грунтоприемной трубы при использовании и переносе пробоотборника, на боковых поверхностях половин грунтоприемной трубы имеются специальные защелки, позволяющие фиксировать откидывающуюся половину. 2 37932007.08.30 Основной технический результат заключается в обеспечении доступа к колонке грунта после извлечения пробоотборника, что позволяет делать визуальный осмотр и описание цельной пробы, делить ее на части по характерным признакам. Дополнительный технический результат полезной модели заключается в обеспечении и повышении достоверности селективного опробования извлеченной из массива колонки грунта. Решение указанной задачи и достижение желаемого результата обеспечивается возможностью раскрытия полости грунтоприемной части пробоотборника. Общий вид пробоотборника в статическом состоянии представлен на фигуре. Основными конструктивными элементами являются грунтоприемная труба (1), ручка для удержания грунтоприемной трубы в вертикальном положении (2) и приступок (3) для задавливания грунтоприемной трубы в грунт. Грунтоприемная труба выполнена разъемной по длине с шарнирным креплением (4) откидывающейся половины (5) и защелками(6) для фиксации ненарушенной структуры колонки исследуемого материала грунта. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3

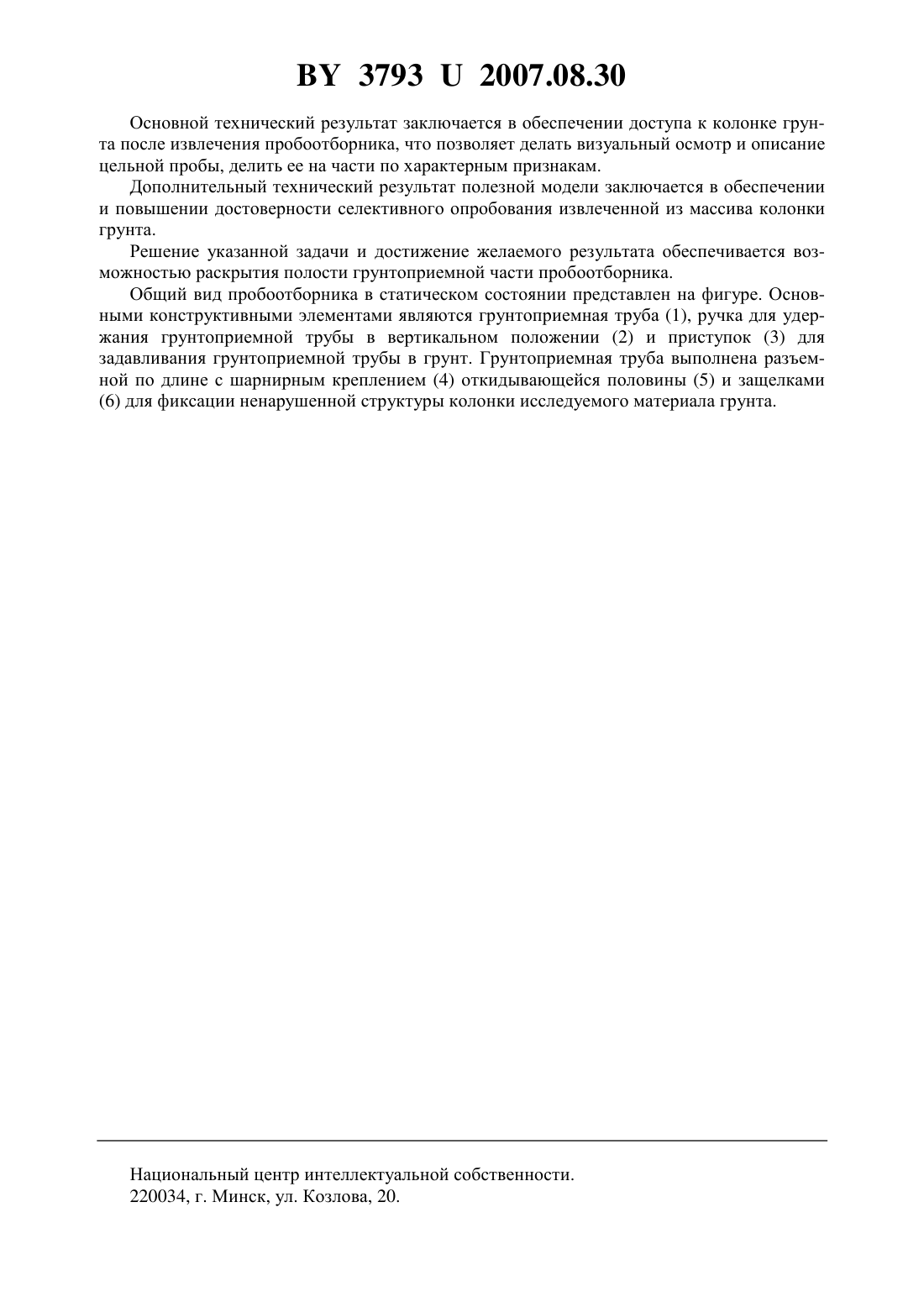

МПК / Метки
МПК: G01N 1/04
Метки: грунта, образцов, пробоотборник, послойного, извлечения
