Ботвосрезающее устройство

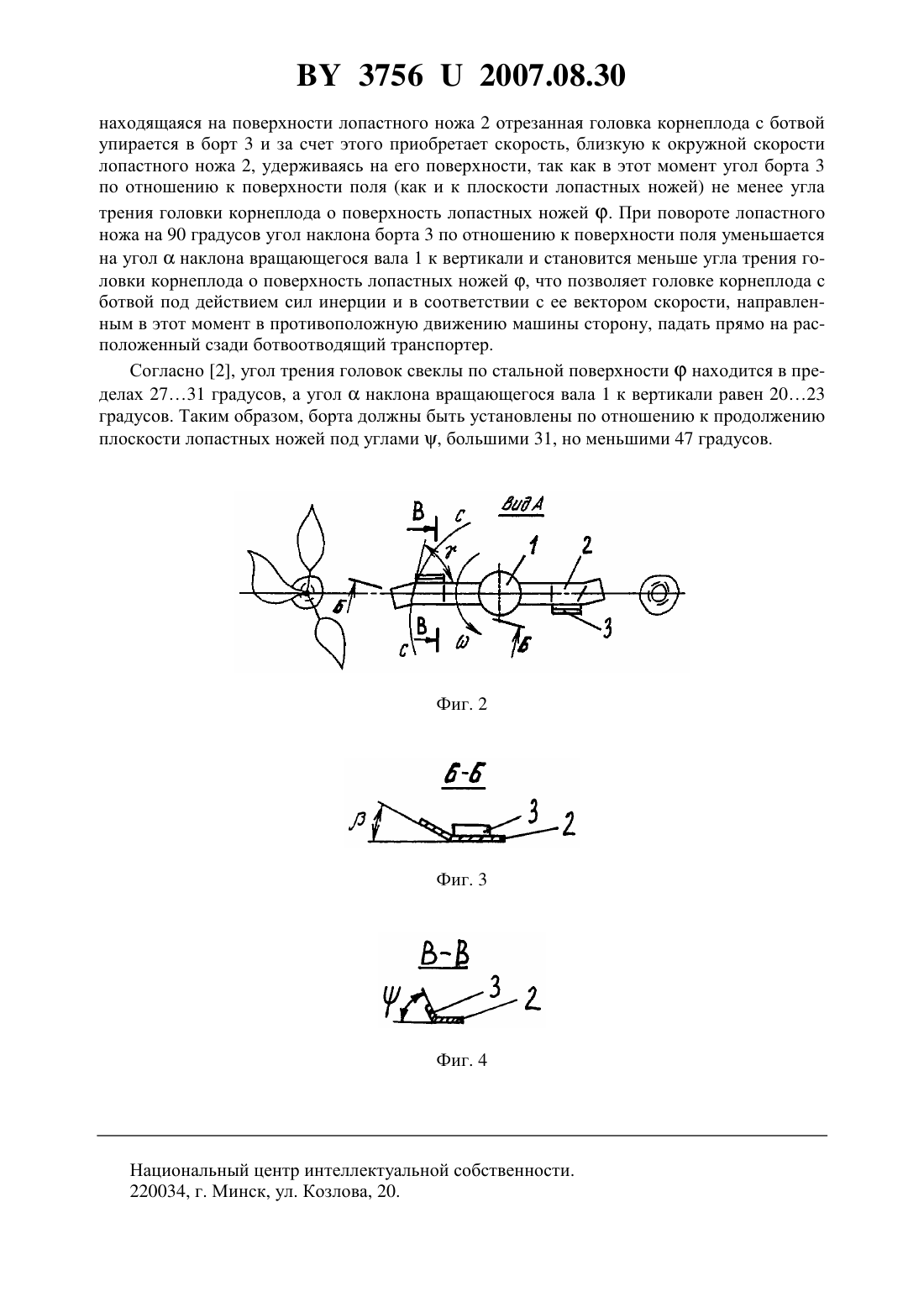

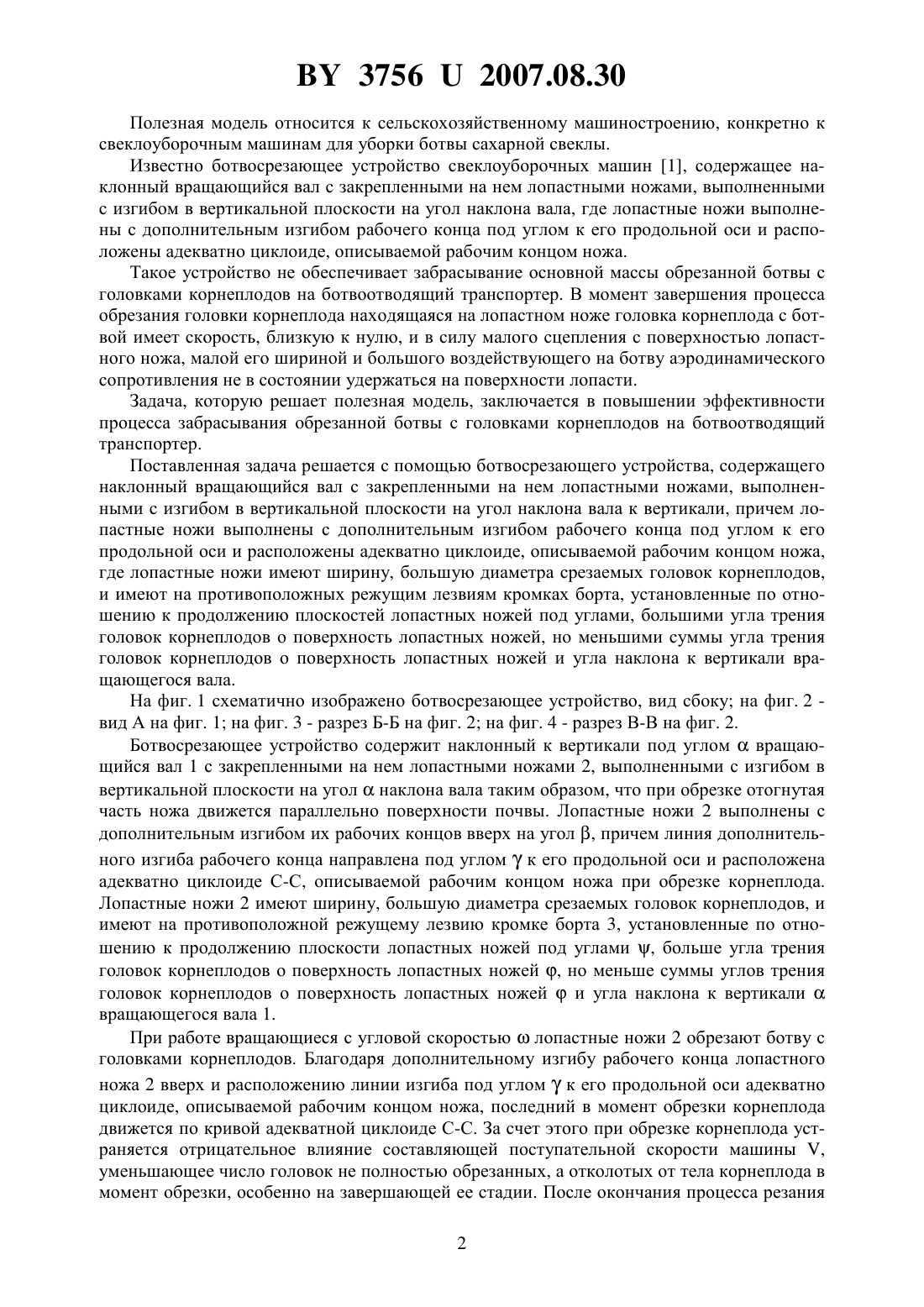

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Агейчик Михаил Валерьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Ботвосрезающее устройство, содержащее наклонный вращающийся вал с закрепленными на нем лопастными ножами, выполненными с изгибом в вертикальной плоскости на угол наклона вала к вертикали, причем лопастные ножи выполнены с дополнительным изгибом рабочего конца под углом к его продольной оси и расположены адекватно циклоиде, описываемой рабочим концом ножа, отличающееся тем, что лопастные ножи имеют ширину, большую диаметра срезаемых головок корнеплодов, и имеют на противоположных режущим лезвиям кромках борта, установленные по отношению к продолжению плоскостей лопастных ножей под углами, большими угла трения головок корнеплодов о поверхность лопастных ножей, но меньшими суммы угла трения головок корнеплодов о поверхность лопастных ножей и угла наклона к вертикали вращающегося вала. 37562007.08.30 Полезная модель относится к сельскохозяйственному машиностроению, конкретно к свеклоуборочным машинам для уборки ботвы сахарной свеклы. Известно ботвосрезающее устройство свеклоуборочных машин 1, содержащее наклонный вращающийся вал с закрепленными на нем лопастными ножами, выполненными с изгибом в вертикальной плоскости на угол наклона вала, где лопастные ножи выполнены с дополнительным изгибом рабочего конца под углом к его продольной оси и расположены адекватно циклоиде, описываемой рабочим концом ножа. Такое устройство не обеспечивает забрасывание основной массы обрезанной ботвы с головками корнеплодов на ботвоотводящий транспортер. В момент завершения процесса обрезания головки корнеплода находящаяся на лопастном ноже головка корнеплода с ботвой имеет скорость, близкую к нулю, и в силу малого сцепления с поверхностью лопастного ножа, малой его шириной и большого воздействующего на ботву аэродинамического сопротивления не в состоянии удержаться на поверхности лопасти. Задача, которую решает полезная модель, заключается в повышении эффективности процесса забрасывания обрезанной ботвы с головками корнеплодов на ботвоотводящий транспортер. Поставленная задача решается с помощью ботвосрезающего устройства, содержащего наклонный вращающийся вал с закрепленными на нем лопастными ножами, выполненными с изгибом в вертикальной плоскости на угол наклона вала к вертикали, причем лопастные ножи выполнены с дополнительным изгибом рабочего конца под углом к его продольной оси и расположены адекватно циклоиде, описываемой рабочим концом ножа,где лопастные ножи имеют ширину, большую диаметра срезаемых головок корнеплодов,и имеют на противоположных режущим лезвиям кромках борта, установленные по отношению к продолжению плоскостей лопастных ножей под углами, большими угла трения головок корнеплодов о поверхность лопастных ножей, но меньшими суммы угла трения головок корнеплодов о поверхность лопастных ножей и угла наклона к вертикали вращающегося вала. На фиг. 1 схематично изображено ботвосрезающее устройство, вид сбоку на фиг. 2 вид А на фиг. 1 на фиг. 3 - разрез Б-Б на фиг. 2 на фиг. 4 - разрез В-В на фиг. 2. Ботвосрезающее устройство содержит наклонный к вертикали под угломвращающийся вал 1 с закрепленными на нем лопастными ножами 2, выполненными с изгибом в вертикальной плоскости на уголнаклона вала таким образом, что при обрезке отогнутая часть ножа движется параллельно поверхности почвы. Лопастные ножи 2 выполнены с дополнительным изгибом их рабочих концов вверх на угол , причем линия дополнительного изгиба рабочего конца направлена под угломк его продольной оси и расположена адекватно циклоиде С-С, описываемой рабочим концом ножа при обрезке корнеплода. Лопастные ножи 2 имеют ширину, большую диаметра срезаемых головок корнеплодов, и имеют на противоположной режущему лезвию кромке борта 3, установленные по отношению к продолжению плоскости лопастных ножей под углами , больше угла трения головок корнеплодов о поверхность лопастных ножей , но меньше суммы углов трения головок корнеплодов о поверхность лопастных ножейи угла наклона к вертикаливращающегося вала 1. При работе вращающиеся с угловой скоростьюлопастные ножи 2 обрезают ботву с головками корнеплодов. Благодаря дополнительному изгибу рабочего конца лопастного ножа 2 вверх и расположению линии изгиба под угломк его продольной оси адекватно циклоиде, описываемой рабочим концом ножа, последний в момент обрезки корнеплода движется по кривой адекватной циклоиде С-С. За счет этого при обрезке корнеплода устраняется отрицательное влияние составляющей поступательной скорости машины ,уменьшающее число головок не полностью обрезанных, а отколотых от тела корнеплода в момент обрезки, особенно на завершающей ее стадии. После окончания процесса резания 2 37562007.08.30 находящаяся на поверхности лопастного ножа 2 отрезанная головка корнеплода с ботвой упирается в борт 3 и за счет этого приобретает скорость, близкую к окружной скорости лопастного ножа 2, удерживаясь на его поверхности, так как в этот момент угол борта 3 по отношению к поверхности поля (как и к плоскости лопастных ножей) не менее угла трения головки корнеплода о поверхность лопастных ножей . При повороте лопастного ножа на 90 градусов угол наклона борта 3 по отношению к поверхности поля уменьшается на уголнаклона вращающегося вала 1 к вертикали и становится меньше угла трения головки корнеплода о поверхность лопастных ножей , что позволяет головке корнеплода с ботвой под действием сил инерции и в соответствии с ее вектором скорости, направленным в этот момент в противоположную движению машины сторону, падать прямо на расположенный сзади ботвоотводящий транспортер. Согласно 2, угол трения головок свеклы по стальной поверхностинаходится в пределах 2731 градусов, а уголнаклона вращающегося вала 1 к вертикали равен 2023 градусов. Таким образом, борта должны быть установлены по отношению к продолжению плоскости лопастных ножей под углами , большими 31, но меньшими 47 градусов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
