Машина для обрезки ботвы корнеплодов на корню

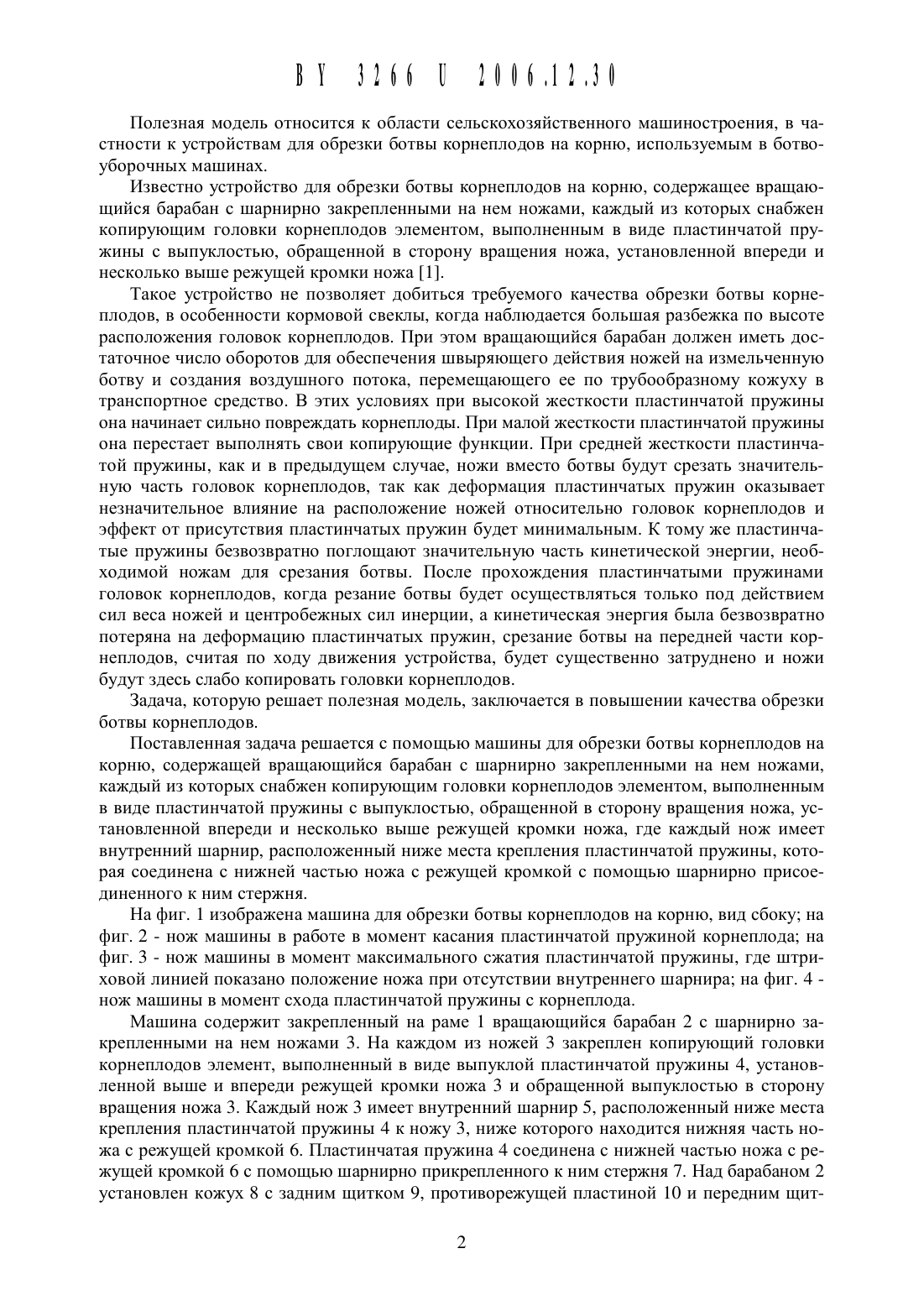

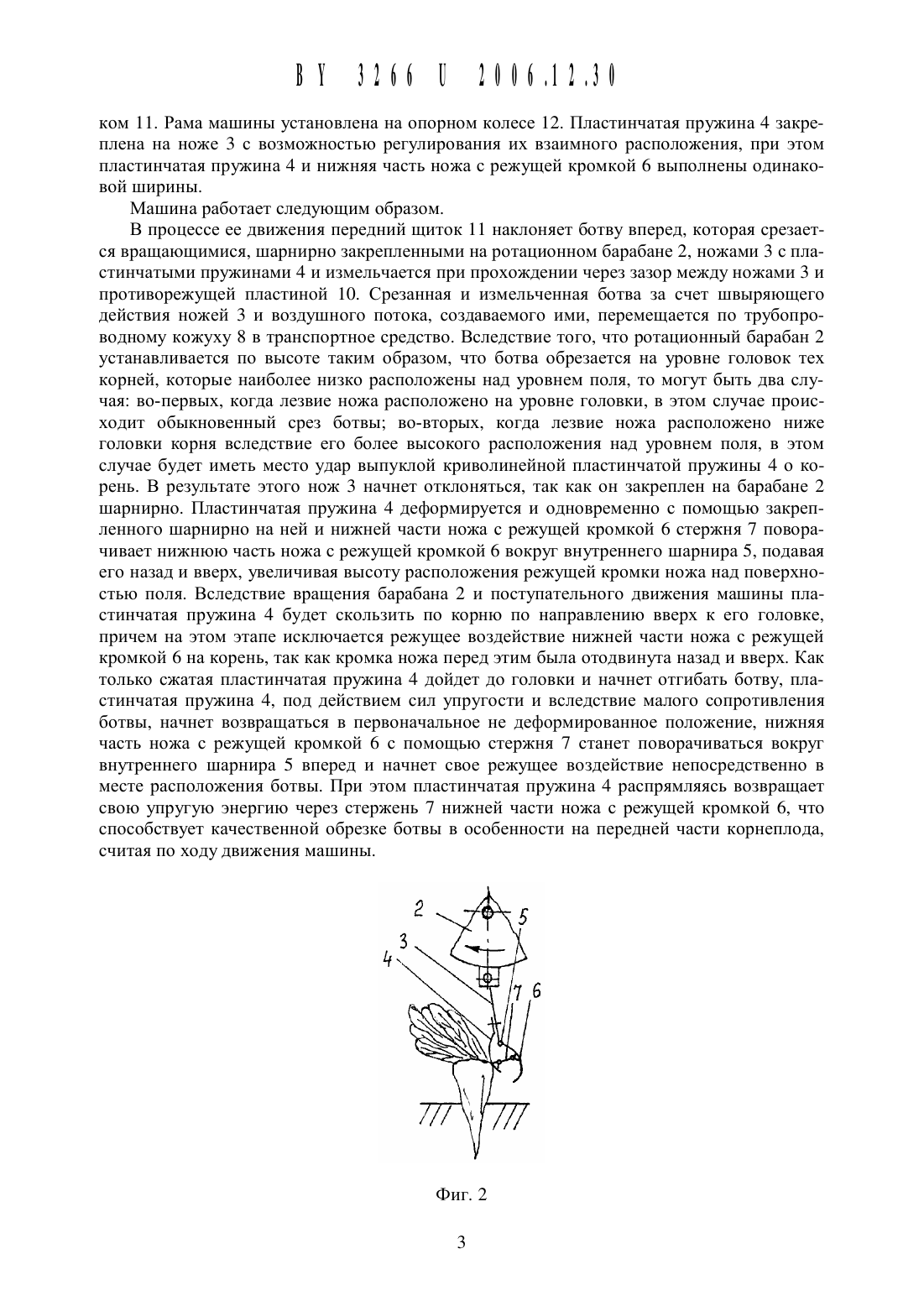

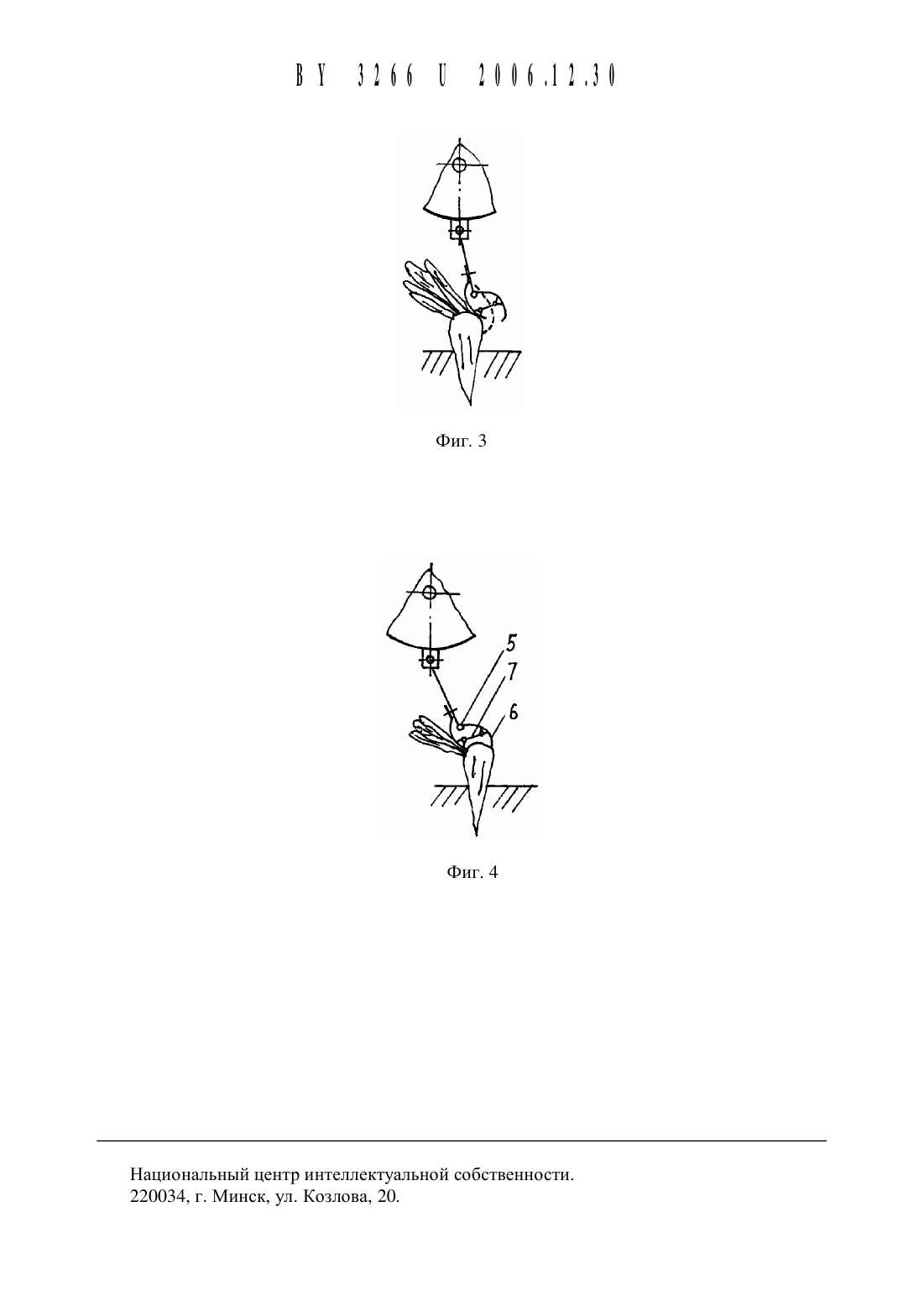

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУ(54) МАШИНА ДЛЯ ОБРЕЗКИ БОТВЫ КОРНЕПЛОДОВ НА КОРНЮ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Агейчик Михаил Валерьевич (ВУ)(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университетМащина для обрезки ботвы корнеплодов на корню, содержащая вращающийся барабан с щарнирно закрепленными на нем ножами, каждый из которых снабжен копирующим головки корнеплодов элементом, выполненным в виде пластинчатой пружины с выпуклостью, обращенной в сторону вращения ножа, установленной впереди и несколько выще режущей кромки ножа, отличающаяся тем, что каждый нож имеет внутренний щарнир, расположенный ниже места крепления пластинчатой пружины, которая соединена с нижней частью ножа с режущей кромкой с помощью щарнирно присоединенного к ним стержня.Полезная модель относится К области сельскохозяйственного машиностроения, в частности К устройствам для обрезки ботвы корнеплодов на корню, используемым в ботвоуборочных мащинах.Известно устройство для обрезки ботвы корнеплодов на корню, содержащее вращающийся барабан с щарнирно закрепленными на нем ножами, каждый из которых снабжен копирующим головки корнеплодов элементом, выполненным в виде пластинчатой пружины с выпуклостью, обращенной в сторону вращения ножа, установленной впереди и несколько выще режущей кромки ножа 1.Такое устройство не позволяет добиться требуемого качества обрезки ботвы корнеплодов, в особенности кормовой свеклы, когда наблюдается больщая разбежка по высоте расположения головок корнеплодов. При этом вращающийся барабан должен иметь достаточное число оборотов для обеспечения щвыряющего действия ножей на измельченную ботву и создания воздушного потока, перемещающего ее по трубообразному кожуху в транспортное средство. В этих условиях при высокой жесткости пластинчатой пружины она начинает сильно повреждать корнеплоды. При малой жесткости пластинчатой пружины она перестает выполнять свои копирующие функции. При средней жесткости пластинчатой пружины, как и в предыдущем случае, ножи вместо ботвы будут срезать значительную часть головок корнеплодов, так как деформация пластинчатых пружин оказывает незначительное влияние на расположение ножей относительно головок корнеплодов и эффект от присутствия пластинчатых пружин будет минимальным. К тому же пластинчатые пружины безвозвратно поглощают значительную часть кинетической энергии, необходимой ножам для срезания ботвы. После прохождения пластинчатыми пружинами головок корнеплодов, когда резание ботвы будет осуществляться только под действием сил веса ножей и центробежных сил инерции, а кинетическая энергия была безвозвратно потеряна на деформацию пластинчатых пружин, срезание ботвы на передней части корнеплодов, считая по ходу движения устройства, будет существенно затруднено и ножи будут здесь слабо копировать головки корнеплодов.Задача, которую рещает полезная модель, заключается в повыщении качества обрезки ботвы корнеплодов.Поставленная задача рещается с помощью мащины для обрезки ботвы корнеплодов на корню, содержащей вращающийся барабан с щарнирно закрепленными на нем ножами,каждый из которых снабжен копирующим головки корнеплодов элементом, выполненным в виде пластинчатой пружины с выпуклостью, обращенной в сторону вращения ножа, установленной впереди и несколько выще режущей кромки ножа, где каждый нож имеет внутренний щарнир, расположенный ниже места крепления пластинчатой пружины, которая соединена с нижней частью ножа с режущей кромкой с помощью щарнирно присоединенного к ним стержня.На фиг. 1 изображена мащина для обрезки ботвы корнеплодов на корню, вид сбоку на фиг. 2 - нож мащины в работе в момент касания пластинчатой пружиной корнеплода на фиг. 3 - нож мащины в момент максимального сжатия пластинчатой пружины, где Штриховой линией показано положение ножа при отсутствии внутреннего щарнира на фиг. 4 нож мащины в момент схода пластинчатой пружины с корнеплода.Мащина содержит закрепленный на раме 1 вращающийся барабан 2 с щарнирно закрепленными на нем ножами 3. На каждом из ножей 3 закреплен копирующий головки корнеплодов элемент, выполненный в виде выпуклой пластинчатой пружины 4, установленной выще и впереди режущей кромки ножа 3 и обращенной выпуклостью в сторону вращения ножа 3. Каждый нож 3 имеет внутренний Шарнир 5, расположенный ниже места крепления пластинчатой пружины 4 к ножу 3, ниже которого находится нижняя часть ножа с режущей кромкой 6. Пластинчатая пружина 4 соединена с нижней частью ножа с режущей кромкой 6 с помощью щарнирно прикрепленного к ним стержня 7. Над барабаном 2 установлен кожух 8 с задним щитком 9, противорежущей пластиной 10 и передним щит ВУ 32660 2006.12.30ком 11. Рама Машины установлена на опорном колесе 12. Пластинчатая пружина 4 закреплена на ноже 3 с возможностью регулирования их взаимного расположения, при этом пластинчатая пружина 4 и нижняя часть ножа с режущей кромкой 6 выполнены одинаковой Ширины.Машина работает следующим образом.В процессе ее движения передний щиток 11 наклоняет ботву вперед, которая срезается вращающимися, щарнирно закрепленными на ротационном барабане 2, ножами 3 с пластинчать 1 ми пружинами 4 и измельчается при прохождении через зазор между ножами 3 и противорежущей пластиной 10. Срезанная и измельченная ботва за счет щвыряющего действия ножей 3 и воздушного потока, создаваемого ими, перемещается по трубопроводному кожуху 8 в транспортное средство. Вследствие того, что ротационный барабан 2 устанавливается по высоте таким образом, что ботва обрезается на уровне головок тех корней, которые наиболее низко расположены над уровнем поля, то могут быть два случая во-первых, когда лезвие ножа расположено на уровне головки, в этом случае происходит обыкновенный срез ботвы во-вторых, когда лезвие ножа расположено ниже головки корня вследствие его более высокого расположения над уровнем поля, в этом случае будет иметь место удар выпуклой криволинейной пластинчатой пружины 4 о корень. В результате этого нож 3 начнет отклоняться, так как он закреплен на барабане 2 щарнирно. Пластинчатая пружина 4 деформируется и одновременно с помощью закрепленного щарнирно на ней и нижней части ножа с режущей кромкой 6 стержня 7 поворачивает нижнюю часть ножа с режущей кромкой 6 вокруг внутреннего шарнира 5, подавая его назад и вверх, увеличивая высоту расположения режущей кромки ножа над поверхностью поля. Вследствие вращения барабана 2 и поступательного движения мащины пластинчатая пружина 4 будет скользить по корню по направлению вверх к его головке,причем на этом этапе исключается режущее воздействие нижней части ножа с режущей кромкой 6 на корень, так как кромка ножа перед этим была отодвинута назад и вверх. Как только сжатая пластинчатая пружина 4 дойдет до головки и начнет отгибать ботву, пластинчатая пружина 4, под действием сил упругости и вследствие малого сопротивления ботвы, начнет возвращаться в первоначальное не деформированное положение, нижняя часть ножа с режущей кромкой 6 с помощью стержня 7 станет поворачиваться вокруг внутреннего шарнира 5 вперед и начнет свое режущее воздействие непосредственно в месте расположения ботвы. При этом пластинчатая пружина 4 распрямляясь возвращает свою упругую энергию через стержень 7 нижней части ножа с режущей кромкой 6, что способствует качественной обрезке ботвы в особенности на передней части корнеплода,считая по ходу движения мащины.Национальный Центр Интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
