Опора качения с вертикальным валом

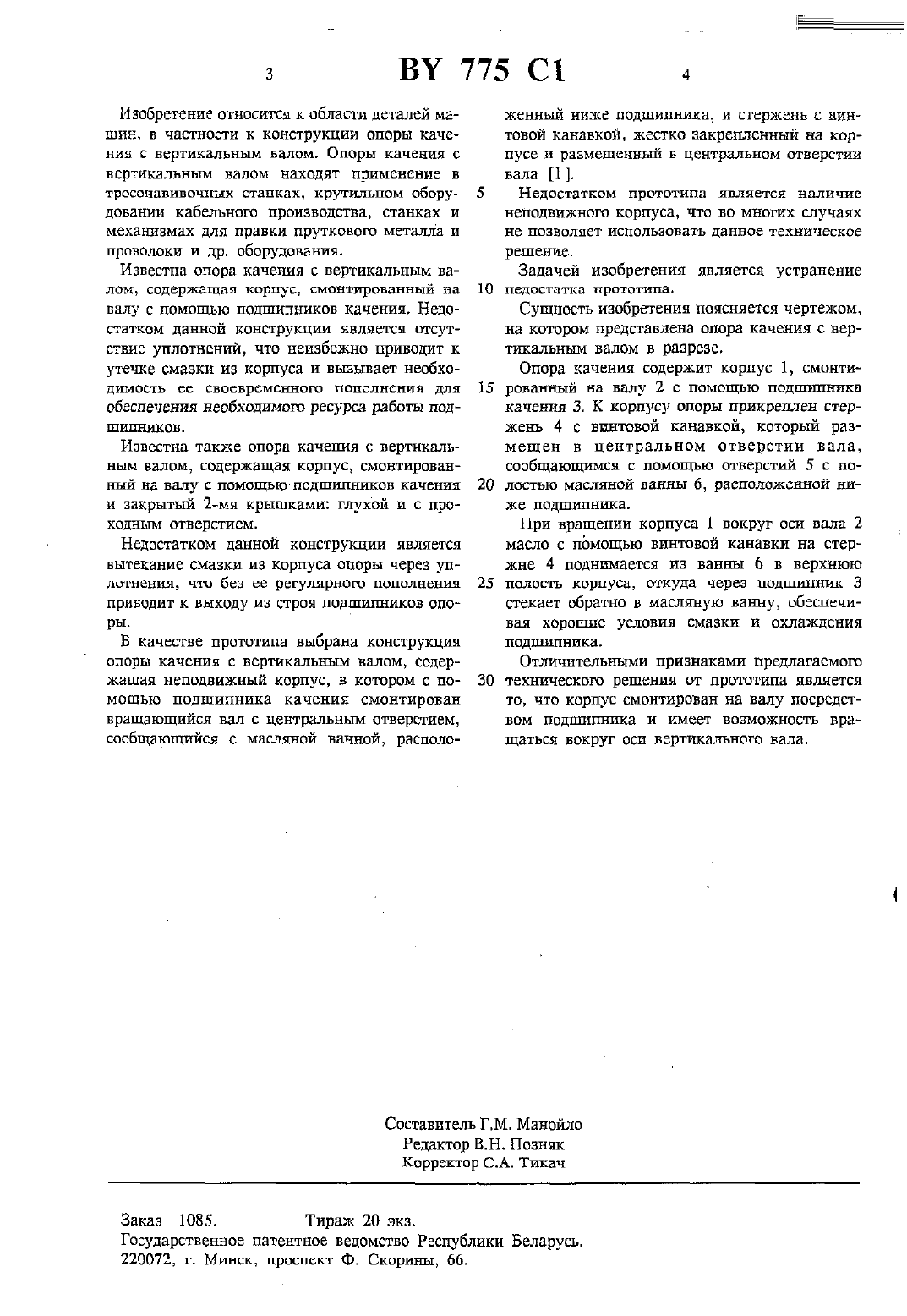

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ БЕЛАРУСЬОпора качения с к вертикальным валом, содержащая корпус, масляную ванну, вал с центральным отверстием, сообщающимся с масляной ванной, смонтированный на нем выше масляной ванны подшипник качения, жестко аакрепленный на корпусе и размещенный в центральном отверстии вала стержень с винтовой Канавкой, отличающаяся тем, что кор пус смонтирован на валу посредствомупомянутого подшипника с возможностью вращения вокруг вертикальной оси.(71) Заявитель Белорусский металлургический Завод (ВЧ)(73) Патентообладатель Белорусский металлургический завод (ВТ)Изобретение относится к области деталей машин, в частности к конструкции опоры качеНИЯ С ВСРТИКВЛЬНЫМ ВЗЛОМ. ОПОрЫ КЗЧСНИЯ С вертикальным валом находят применение в тросонавнвочных станках, крутильном оборудовании кабельного производства, станках и механизмах для правки пруткового металла и проволоки и др. оборудования.Известна опора качения с вертикальным валом, содержащая корпус, смонтированный на валу с помощью подшипников качения. Недостатком данной конструкции является отсутствие уплотнений, что неизбежно приводит к утечке смазки из корпуса и вызывает необхоДИМОСТЬ ее СВОСВРВМЕННОГО ПОПОЛНСНИЯ ДЛЯ обеспечения необходимого ресурса работы подшипников.Известна также опора качения с вертикальным валом, содержащая корпус, смонтированный на валу с помощью подшипников качения и закрытый 2-мя крышками глухой и с проходным отверстием.Недостатком данной конструкции является вытекание смазки из корпуса опоры через упЛОГЦСНИЫ, ЧТО бЗ СС РСГУДШРЦОГО ПОПОЛНЕНИЯ приводит к выходу из строя подшипников опорЫ.В качестве прототипа выбрана конструкция опоры качения с вертикальным валом, содержащая неподвижный корпус, в котором с поМОЩЬЮ ПОДШИПНИК КЗЧЕНИЯ СМОНТИРОВЗН вращающийся вал с центральным отверстием,сообщающийся с масляной ванной, располо 10женный ниже подшипника, и стержень с винтовой Канавкой, жестко закрепленный на корпусе и размещенный в центральном отверстии вала 1.Недостатком прототипа является наличие неподвижного корпуса, что во многих случаях НЕ ПОЗВОЛЯЕТ ИСПОЛЬЗОВЗТЪ ДЗННОЕ ТЕХНИЧЕСКОЕ решение.Задачей изобретения является устранение НВДОСТНТКВ ПрОТОТИПЗ.Сущность изобретения поясняется чертежом,на котором представлена опора качения с вертикальным валом в разрезе.Опора качения содержит корпус 1, смонтированный на валу 2 с помощью подшипника качения 3. К корпусу опоры прикреплен стержень 4 с винтовой Канавкой, который размещен в Центральном отверстии вала,сообщающимся с помощью отверстий 5 с полостью масляной ванны 6, расположенной ниже подшипника.При вращении корпуса 1 вокруг оси вала 2 масло с помощью винтовой канавки на стержне 4 поднимается из ванны 6 в верхнюю полость корпуса, откуда через подшипник 3 стекает обратно в масляную ванну, обеспечивая хорошие условия смазки и охлаждения подшипника.Отличительными признаками предлагаемого технического решения от прототипа является то, что корпус смонтирован на валу посредством подшипника и имеет возможность вращаться вокруг оси вертикального вала.Государственное патентное ведомство Республики Беларусь.
