Устройство для диагностики маститов у коров

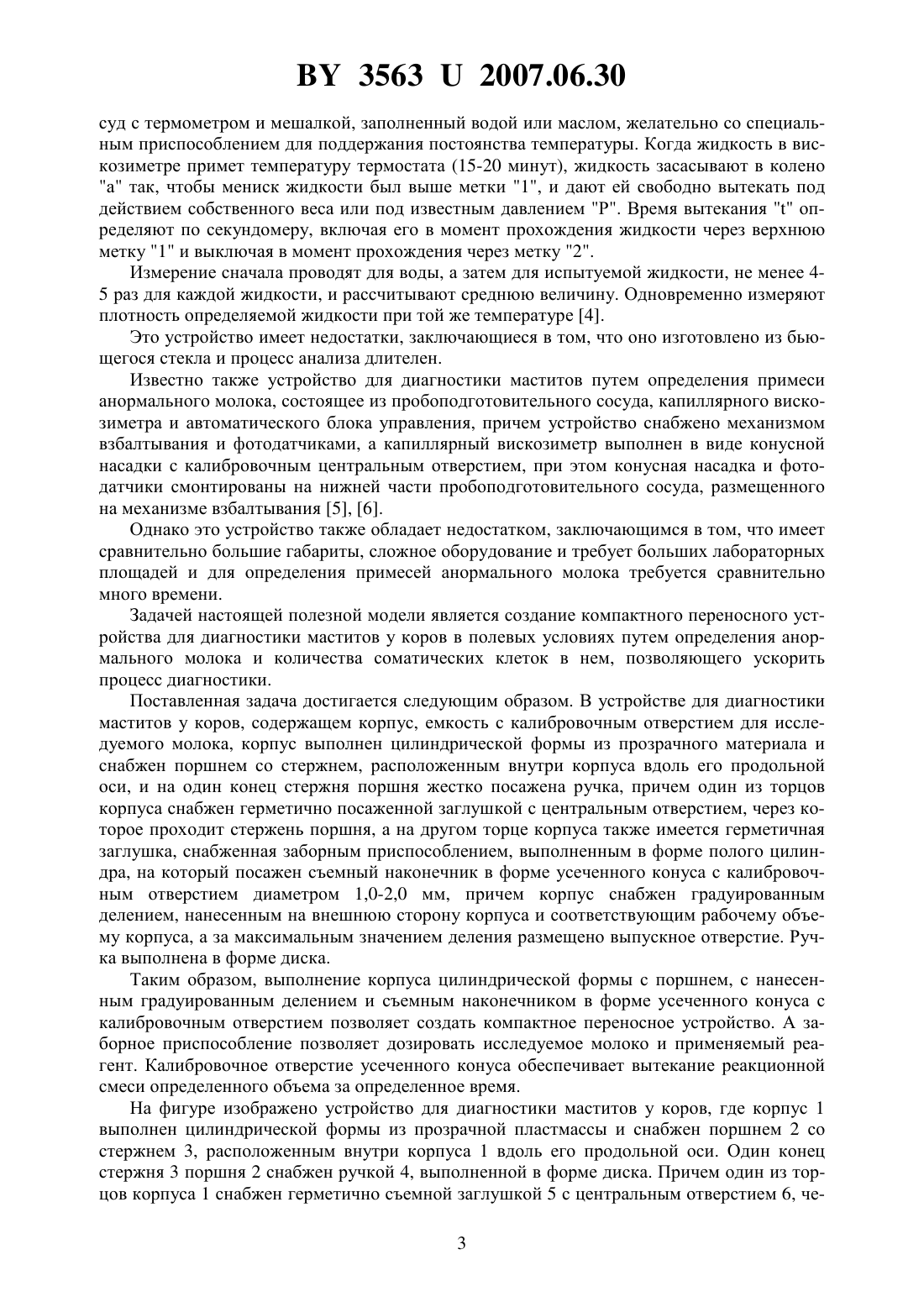

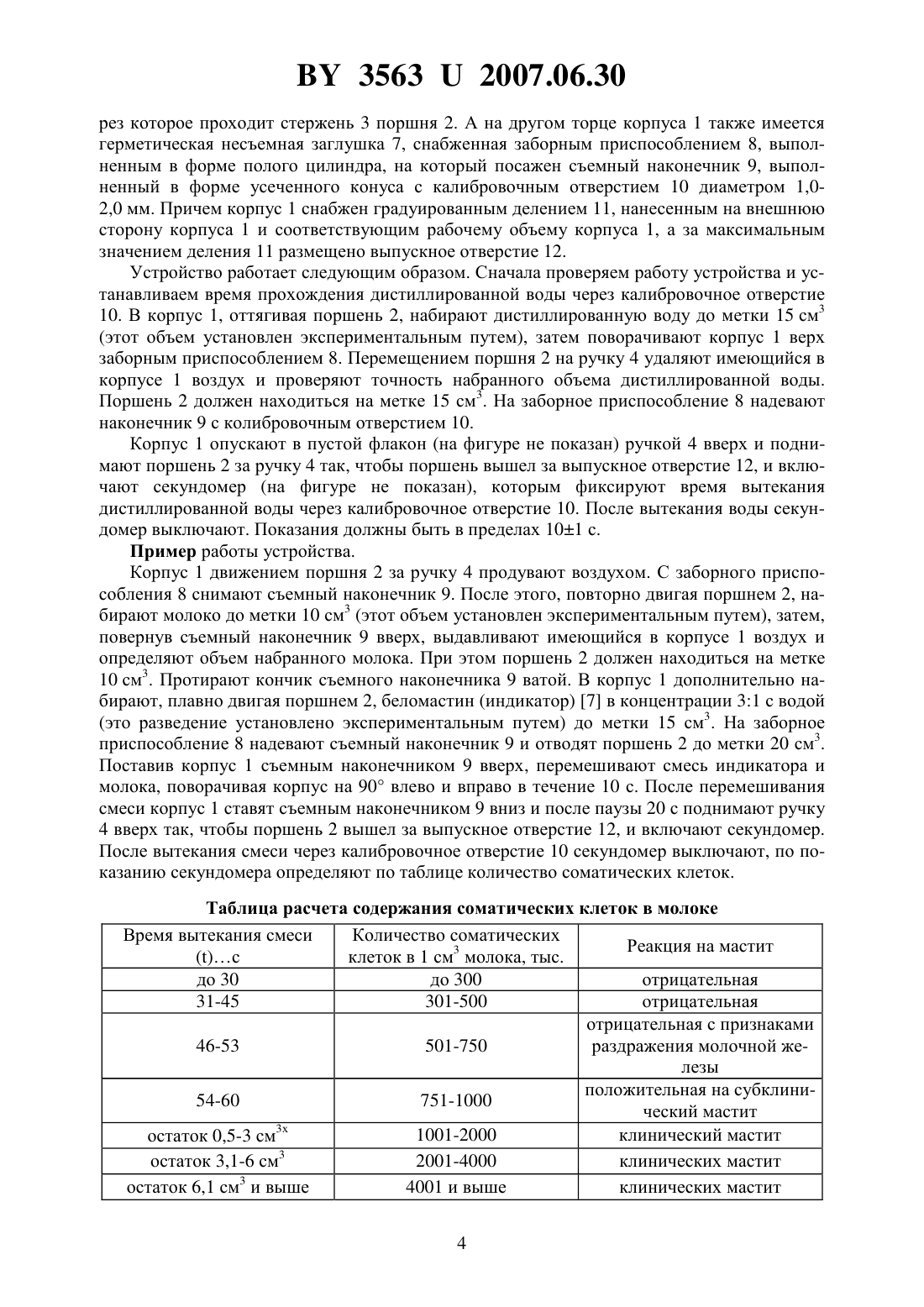

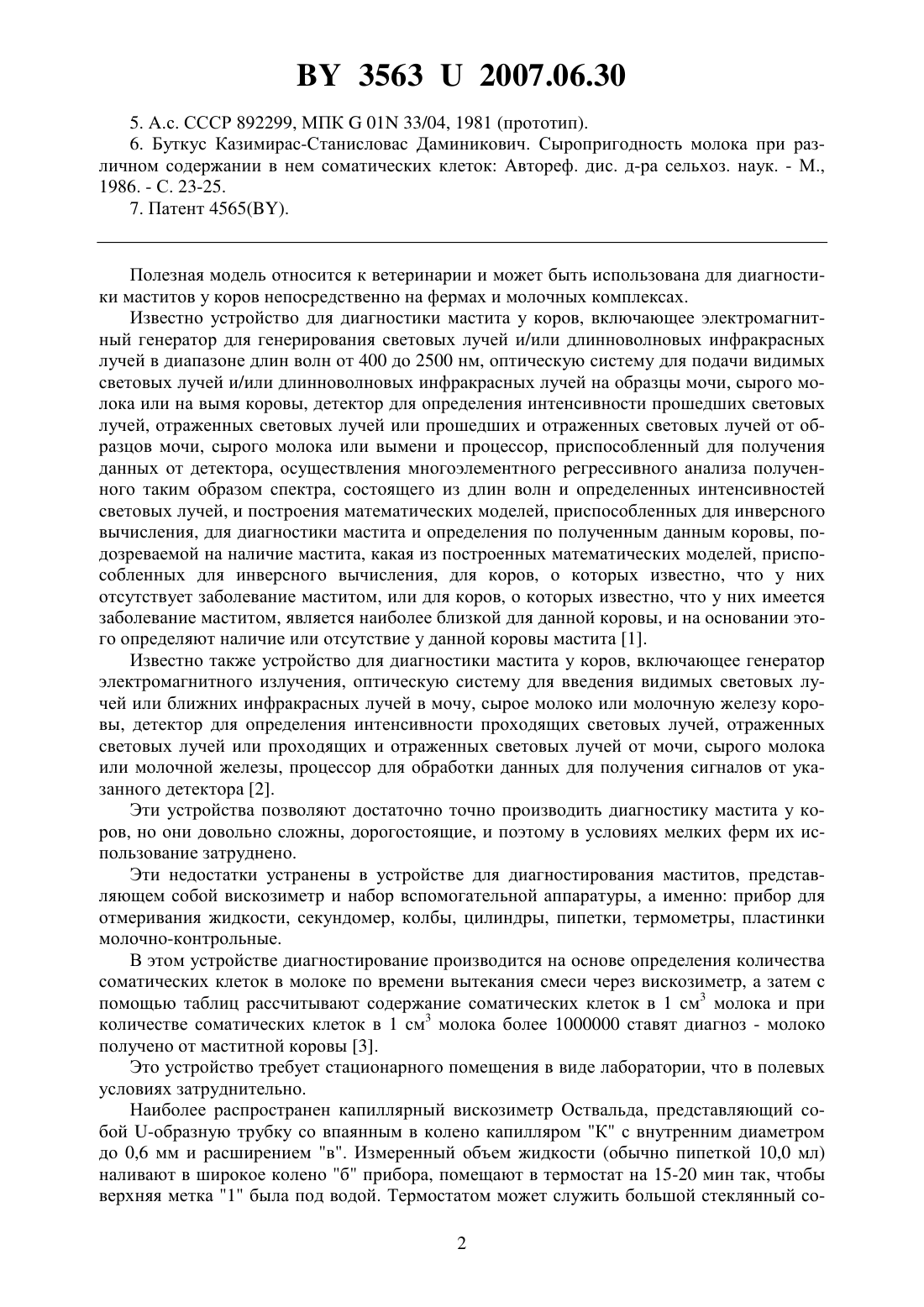

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ДИАГНОСТИКИ МАСТИТОВ У КОРОВ(71) Заявитель Республиканское научноисследовательское унитарное предприятие Институт экспериментальной ветеринарии им. С.Н.Вышелесского Национальной академии наук Беларуси(72) Авторы Иванов Василий Егорович Каменская Татьяна Николаевна Богуш Александр Александрович Лукьянчик Станислав Александрович(73) Патентообладатель Республиканское научно-исследовательское унитарное предприятие Институт экспериментальной ветеринарии им. С.Н.Вышелесского Национальной академии наук Беларуси(57) 1. Устройство для диагностики маститов у коров, содержащее корпус, емкость с калибровочным отверстием для исследуемого молока, отличающееся тем, что корпус выполнен цилиндрической формы из прозрачного материала и снабжен поршнем со стержнем, расположенным внутри корпуса вдоль его продольной оси, и на один конец стержня поршня жестко посажена ручка, причем один из торцов корпуса снабжен герметично посаженной заглушкой с центральным отверстием, через которое проходит стержень поршня, а на другом торце корпуса также имеется герметичная заглушка,снабженная заборным приспособлением, выполненным в форме полого цилиндра, на который посажен съемный наконечник в форме усеченного конуса с калибровочным отверстием диаметром 1,0-2,0 мм, причем корпус снабжен градуированным делением,нанесенным на внешнюю сторону корпуса и соответствующим рабочему объему корпуса, а за максимальным значением деления размещено выпускное отверстие. 2. Устройство по п. 1, отличающееся тем, что ручка выполнена в форме диска.(56) 1. Патент РФ 2248554. 2. Патент РФ 2249199. 3. Молоко. Методы определения количества соматических клеток. ГОСТ 23453-90. 4. Государственная фармакопея. Десятое издание. - М. Медгиз, 1961. - С. 728. 35632007.06.30 5. .с. СССР 892299, МПК 01 33/04, 1981 (прототип). 6. Буткус Казимирас-Станисловас Даминикович. Сыропригодность молока при различном содержании в нем соматических клеток Автореф. дис. д-ра сельхоз. наук. - М.,1986. - С. 23-25. 7. Патент 4565. Полезная модель относится к ветеринарии и может быть использована для диагностики маститов у коров непосредственно на фермах и молочных комплексах. Известно устройство для диагностики мастита у коров, включающее электромагнитный генератор для генерирования световых лучей и/или длинноволновых инфракрасных лучей в диапазоне длин волн от 400 до 2500 нм, оптическую систему для подачи видимых световых лучей и/или длинноволновых инфракрасных лучей на образцы мочи, сырого молока или на вымя коровы, детектор для определения интенсивности прошедших световых лучей, отраженных световых лучей или прошедших и отраженных световых лучей от образцов мочи, сырого молока или вымени и процессор, приспособленный для получения данных от детектора, осуществления многоэлементного регрессивного анализа полученного таким образом спектра, состоящего из длин волн и определенных интенсивностей световых лучей, и построения математических моделей, приспособленных для инверсного вычисления, для диагностики мастита и определения по полученным данным коровы, подозреваемой на наличие мастита, какая из построенных математических моделей, приспособленных для инверсного вычисления, для коров, о которых известно, что у них отсутствует заболевание маститом, или для коров, о которых известно, что у них имеется заболевание маститом, является наиболее близкой для данной коровы, и на основании этого определяют наличие или отсутствие у данной коровы мастита 1. Известно также устройство для диагностики мастита у коров, включающее генератор электромагнитного излучения, оптическую систему для введения видимых световых лучей или ближних инфракрасных лучей в мочу, сырое молоко или молочную железу коровы, детектор для определения интенсивности проходящих световых лучей, отраженных световых лучей или проходящих и отраженных световых лучей от мочи, сырого молока или молочной железы, процессор для обработки данных для получения сигналов от указанного детектора 2. Эти устройства позволяют достаточно точно производить диагностику мастита у коров, но они довольно сложны, дорогостоящие, и поэтому в условиях мелких ферм их использование затруднено. Эти недостатки устранены в устройстве для диагностирования маститов, представляющем собой вискозиметр и набор вспомогательной аппаратуры, а именно прибор для отмеривания жидкости, секундомер, колбы, цилиндры, пипетки, термометры, пластинки молочно-контрольные. В этом устройстве диагностирование производится на основе определения количества соматических клеток в молоке по времени вытекания смеси через вискозиметр, а затем с помощью таблиц рассчитывают содержание соматических клеток в 1 см 3 молока и при количестве соматических клеток в 1 см 3 молока более 1000000 ставят диагноз - молоко получено от маститной коровы 3. Это устройство требует стационарного помещения в виде лаборатории, что в полевых условиях затруднительно. Наиболее распространен капиллярный вискозиметр Оствальда, представляющий собой -образную трубку со впаянным в колено капилляром К с внутренним диаметром до 0,6 мм и расширением в. Измеренный объем жидкости (обычно пипеткой 10,0 мл) наливают в широкое колено б прибора, помещают в термостат на 15-20 мин так, чтобы верхняя метка 1 была под водой. Термостатом может служить большой стеклянный со 2 35632007.06.30 суд с термометром и мешалкой, заполненный водой или маслом, желательно со специальным приспособлением для поддержания постоянства температуры. Когда жидкость в вискозиметре примет температуру термостата (15-20 минут), жидкость засасывают в колено а так, чтобы мениск жидкости был выше метки 1, и дают ей свободно вытекать под действием собственного веса или под известным давлением Р. Время вытеканияопределяют по секундомеру, включая его в момент прохождения жидкости через верхнюю метку 1 и выключая в момент прохождения через метку 2. Измерение сначала проводят для воды, а затем для испытуемой жидкости, не менее 45 раз для каждой жидкости, и рассчитывают среднюю величину. Одновременно измеряют плотность определяемой жидкости при той же температуре 4. Это устройство имеет недостатки, заключающиеся в том, что оно изготовлено из бьющегося стекла и процесс анализа длителен. Известно также устройство для диагностики маститов путем определения примеси анормального молока, состоящее из пробоподготовительного сосуда, капиллярного вискозиметра и автоматического блока управления, причем устройство снабжено механизмом взбалтывания и фотодатчиками, а капиллярный вискозиметр выполнен в виде конусной насадки с калибровочным центральным отверстием, при этом конусная насадка и фотодатчики смонтированы на нижней части пробоподготовительного сосуда, размещенного на механизме взбалтывания 5, 6. Однако это устройство также обладает недостатком, заключающимся в том, что имеет сравнительно большие габариты, сложное оборудование и требует больших лабораторных площадей и для определения примесей анормального молока требуется сравнительно много времени. Задачей настоящей полезной модели является создание компактного переносного устройства для диагностики маститов у коров в полевых условиях путем определения анормального молока и количества соматических клеток в нем, позволяющего ускорить процесс диагностики. Поставленная задача достигается следующим образом. В устройстве для диагностики маститов у коров, содержащем корпус, емкость с калибровочным отверстием для исследуемого молока, корпус выполнен цилиндрической формы из прозрачного материала и снабжен поршнем со стержнем, расположенным внутри корпуса вдоль его продольной оси, и на один конец стержня поршня жестко посажена ручка, причем один из торцов корпуса снабжен герметично посаженной заглушкой с центральным отверстием, через которое проходит стержень поршня, а на другом торце корпуса также имеется герметичная заглушка, снабженная заборным приспособлением, выполненным в форме полого цилиндра, на который посажен съемный наконечник в форме усеченного конуса с калибровочным отверстием диаметром 1,0-2,0 мм, причем корпус снабжен градуированным делением, нанесенным на внешнюю сторону корпуса и соответствующим рабочему объему корпуса, а за максимальным значением деления размещено выпускное отверстие. Ручка выполнена в форме диска. Таким образом, выполнение корпуса цилиндрической формы с поршнем, с нанесенным градуированным делением и съемным наконечником в форме усеченного конуса с калибровочным отверстием позволяет создать компактное переносное устройство. А заборное приспособление позволяет дозировать исследуемое молоко и применяемый реагент. Калибровочное отверстие усеченного конуса обеспечивает вытекание реакционной смеси определенного объема за определенное время. На фигуре изображено устройство для диагностики маститов у коров, где корпус 1 выполнен цилиндрической формы из прозрачной пластмассы и снабжен поршнем 2 со стержнем 3, расположенным внутри корпуса 1 вдоль его продольной оси. Один конец стержня 3 поршня 2 снабжен ручкой 4, выполненной в форме диска. Причем один из торцов корпуса 1 снабжен герметично съемной заглушкой 5 с центральным отверстием 6, че 3 35632007.06.30 рез которое проходит стержень 3 поршня 2. А на другом торце корпуса 1 также имеется герметическая несъемная заглушка 7, снабженная заборным приспособлением 8, выполненным в форме полого цилиндра, на который посажен съемный наконечник 9, выполненный в форме усеченного конуса с калибровочным отверстием 10 диаметром 1,02,0 мм. Причем корпус 1 снабжен градуированным делением 11, нанесенным на внешнюю сторону корпуса 1 и соответствующим рабочему объему корпуса 1, а за максимальным значением деления 11 размещено выпускное отверстие 12. Устройство работает следующим образом. Сначала проверяем работу устройства и устанавливаем время прохождения дистиллированной воды через калибровочное отверстие 10. В корпус 1, оттягивая поршень 2, набирают дистиллированную воду до метки 15 см 3(этот объем установлен экспериментальным путем), затем поворачивают корпус 1 верх заборным приспособлением 8. Перемещением поршня 2 на ручку 4 удаляют имеющийся в корпусе 1 воздух и проверяют точность набранного объема дистиллированной воды. Поршень 2 должен находиться на метке 15 см 3. На заборное приспособление 8 надевают наконечник 9 с колибровочным отверстием 10. Корпус 1 опускают в пустой флакон (на фигуре не показан) ручкой 4 вверх и поднимают поршень 2 за ручку 4 так, чтобы поршень вышел за выпускное отверстие 12, и включают секундомер (на фигуре не показан), которым фиксируют время вытекания дистиллированной воды через калибровочное отверстие 10. После вытекания воды секундомер выключают. Показания должны быть в пределах 101 с. Пример работы устройства. Корпус 1 движением поршня 2 за ручку 4 продувают воздухом. С заборного приспособления 8 снимают съемный наконечник 9. После этого, повторно двигая поршнем 2, набирают молоко до метки 10 см 3 (этот объем установлен экспериментальным путем), затем,повернув съемный наконечник 9 вверх, выдавливают имеющийся в корпусе 1 воздух и определяют объем набранного молока. При этом поршень 2 должен находиться на метке 10 см 3. Протирают кончик съемного наконечника 9 ватой. В корпус 1 дополнительно набирают, плавно двигая поршнем 2, беломастин (индикатор) 7 в концентрации 31 с водой(это разведение установлено экспериментальным путем) до метки 15 см 3. На заборное приспособление 8 надевают съемный наконечник 9 и отводят поршень 2 до метки 20 см 3. Поставив корпус 1 съемным наконечником 9 вверх, перемешивают смесь индикатора и молока, поворачивая корпус на 90 влево и вправо в течение 10 с. После перемешивания смеси корпус 1 ставят съемным наконечником 9 вниз и после паузы 20 с поднимают ручку 4 вверх так, чтобы поршень 2 вышел за выпускное отверстие 12, и включают секундомер. После вытекания смеси через калибровочное отверстие 10 секундомер выключают, по показанию секундомера определяют по таблице количество соматических клеток. Таблица расчета содержания соматических клеток в молоке Время вытекания смеси Количество соматических Реакция на мастит с клеток в 1 см 3 молока, тыс. до 30 до 300 отрицательная 31-45 301-500 отрицательная отрицательная с признаками 46-53 501-750 раздражения молочной железы положительная на субклини 54-60 751-1000 ческий мастит 3 х 1001-2000 клинический мастит остаток 0,5-3 см 3 2001-4000 клинических мастит остаток 3,1-6 см 3 4001 и выше клинических мастит остаток 6,1 см и выше 4 35632007.06.30 Примечание х - остаточное количество смеси после работы устройства для диагностики мастита у коров в течение 60 с. При исследовании сборного молока от стада коров при содержании соматических клеток до 500 тыс. в 1 см 3 регистрируется заболевание субклиническим маститом у 5 поголовья, 501-750 тыс. в 1 см 3 - у 10-18 животных, 751 тыс. в 1 см 3 и более - 22-28 . Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
