Устройство электропитания ксеноновой дуговой лампы кинопроектора

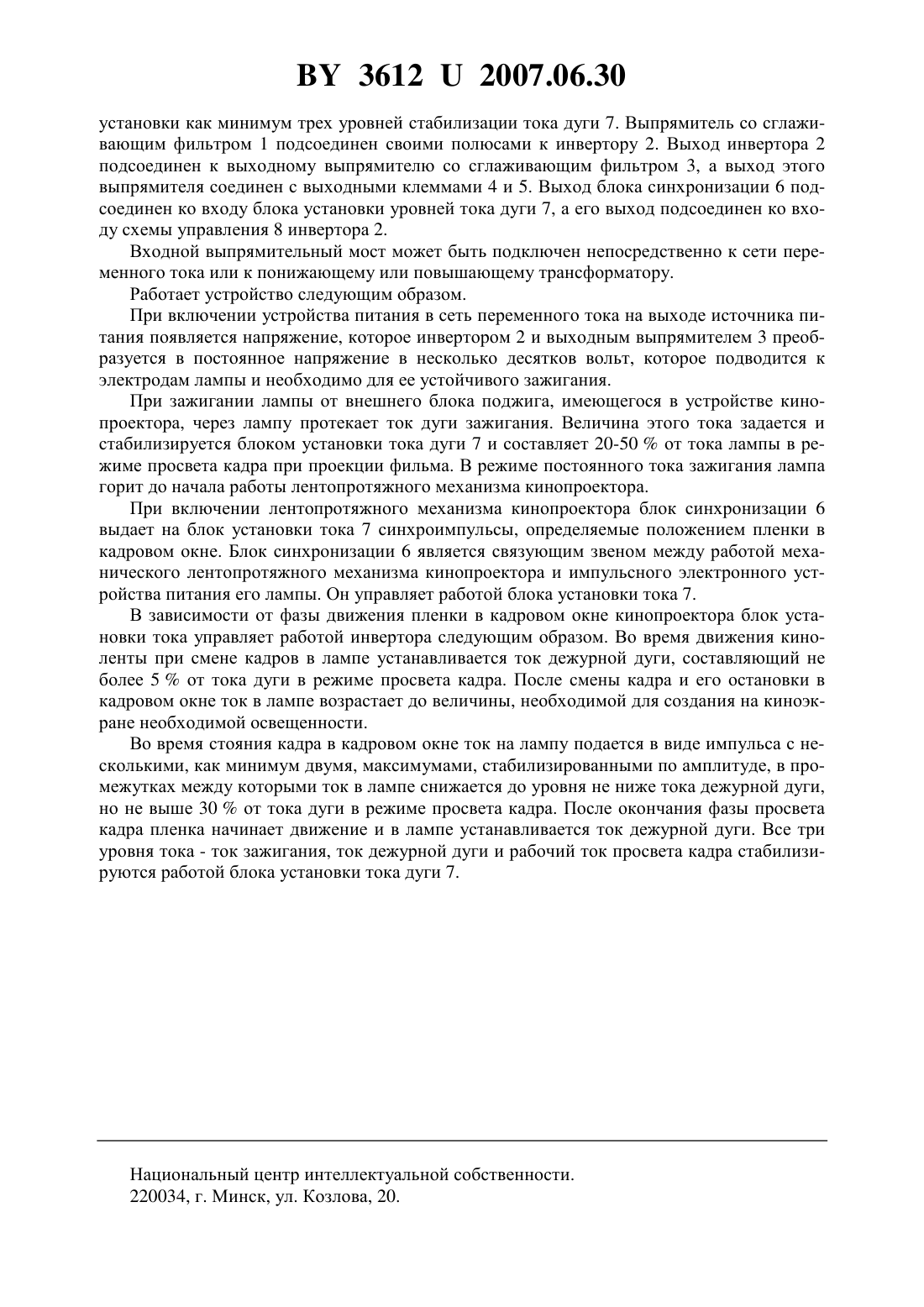

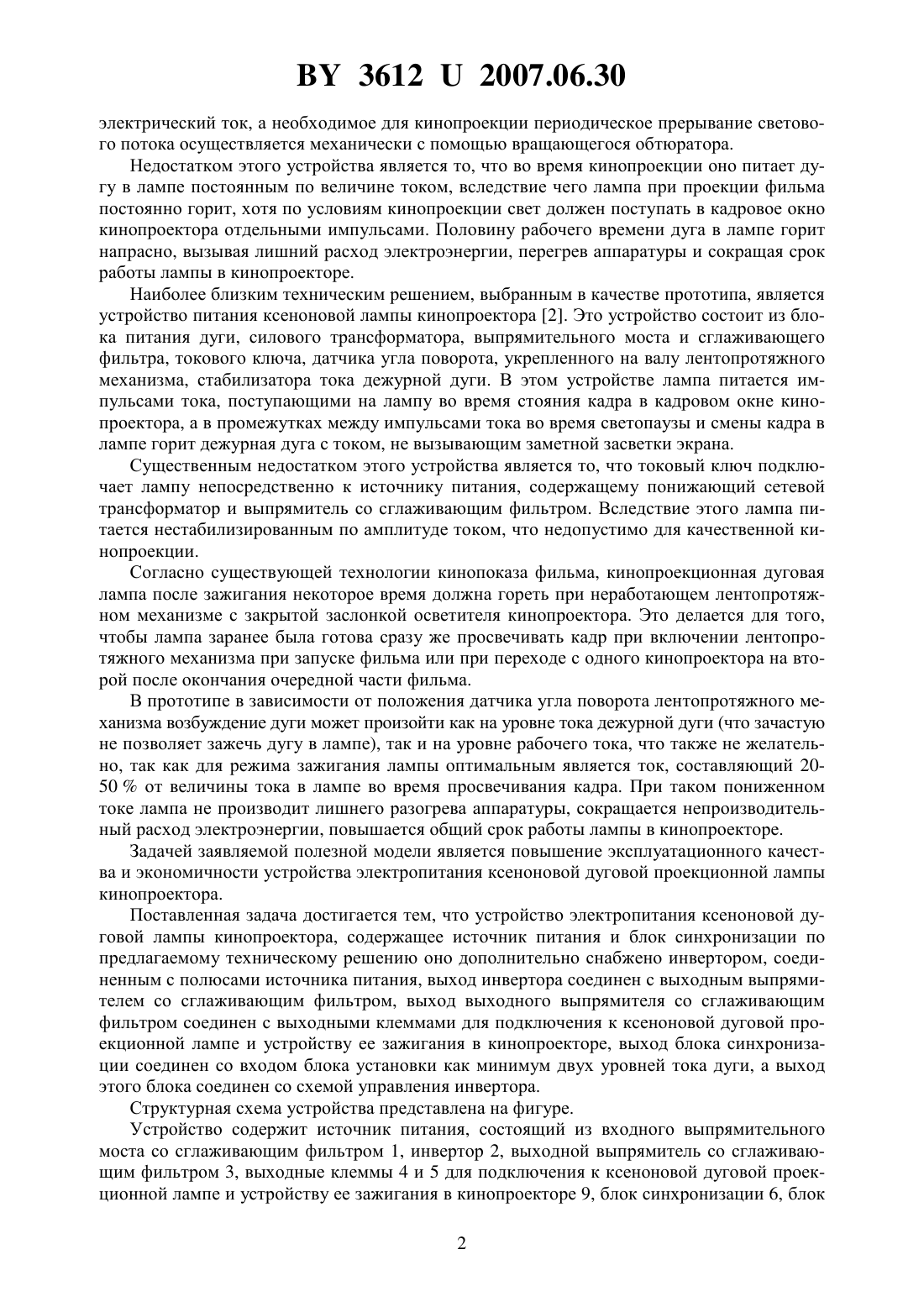

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ЭЛЕКТРОПИТАНИЯ КСЕНОНОВОЙ ДУГОВОЙ ЛАМПЫ КИНОПРОЕКТОРА(71) Заявитель Лапшин Вадим Александрович(72) Автор Лапшин Вадим Александрович(73) Патентообладатель Лапшин Вадим Александрович(57) Устройство электропитания ксеноновой дуговой лампы кинопроектора, содержащее источник питания и блок синхронизации, отличающееся тем, что устройство снабжено инвертором, соединенным с полюсами источника питания, выход инвертора соединен с выходным выпрямителем со сглаживающим фильтром, выход выходного выпрямителя со сглаживающим фильтром соединен с выходными клеммами для подключения к ксеноновой дуговой проекционной лампе и устройству ее зажигания в кинопроекторе, выход блока синхронизации соединен со входом блока установки как минимум двух уровней тока дуги, а выход этого блока соединен со схемой управления инвертора. Предлагаемая полезная модель относится к кинотехнике, а именно к проекции кинофильмов на экран и может быть использована в кинопроекторах. Известно устройство питания ксеноновой дуговой лампы 1. Это устройство содержит стабилизированный источник постоянного тока для питания лампы. После возбуждения в лампе дугового разряда через нее протекает постоянный по величине и направлению 36122007.06.30 электрический ток, а необходимое для кинопроекции периодическое прерывание светового потока осуществляется механически с помощью вращающегося обтюратора. Недостатком этого устройства является то, что во время кинопроекции оно питает дугу в лампе постоянным по величине током, вследствие чего лампа при проекции фильма постоянно горит, хотя по условиям кинопроекции свет должен поступать в кадровое окно кинопроектора отдельными импульсами. Половину рабочего времени дуга в лампе горит напрасно, вызывая лишний расход электроэнергии, перегрев аппаратуры и сокращая срок работы лампы в кинопроекторе. Наиболее близким техническим решением, выбранным в качестве прототипа, является устройство питания ксеноновой лампы кинопроектора 2. Это устройство состоит из блока питания дуги, силового трансформатора, выпрямительного моста и сглаживающего фильтра, токового ключа, датчика угла поворота, укрепленного на валу лентопротяжного механизма, стабилизатора тока дежурной дуги. В этом устройстве лампа питается импульсами тока, поступающими на лампу во время стояния кадра в кадровом окне кинопроектора, а в промежутках между импульсами тока во время светопаузы и смены кадра в лампе горит дежурная дуга с током, не вызывающим заметной засветки экрана. Существенным недостатком этого устройства является то, что токовый ключ подключает лампу непосредственно к источнику питания, содержащему понижающий сетевой трансформатор и выпрямитель со сглаживающим фильтром. Вследствие этого лампа питается нестабилизированным по амплитуде током, что недопустимо для качественной кинопроекции. Согласно существующей технологии кинопоказа фильма, кинопроекционная дуговая лампа после зажигания некоторое время должна гореть при неработающем лентопротяжном механизме с закрытой заслонкой осветителя кинопроектора. Это делается для того,чтобы лампа заранее была готова сразу же просвечивать кадр при включении лентопротяжного механизма при запуске фильма или при переходе с одного кинопроектора на второй после окончания очередной части фильма. В прототипе в зависимости от положения датчика угла поворота лентопротяжного механизма возбуждение дуги может произойти как на уровне тока дежурной дуги (что зачастую не позволяет зажечь дугу в лампе), так и на уровне рабочего тока, что также не желательно, так как для режима зажигания лампы оптимальным является ток, составляющий 2050 от величины тока в лампе во время просвечивания кадра. При таком пониженном токе лампа не производит лишнего разогрева аппаратуры, сокращается непроизводительный расход электроэнергии, повышается общий срок работы лампы в кинопроекторе. Задачей заявляемой полезной модели является повышение эксплуатационного качества и экономичности устройства электропитания ксеноновой дуговой проекционной лампы кинопроектора. Поставленная задача достигается тем, что устройство электропитания ксеноновой дуговой лампы кинопроектора, содержащее источник питания и блок синхронизации по предлагаемому техническому решению оно дополнительно снабжено инвертором, соединенным с полюсами источника питания, выход инвертора соединен с выходным выпрямителем со сглаживающим фильтром, выход выходного выпрямителя со сглаживающим фильтром соединен с выходными клеммами для подключения к ксеноновой дуговой проекционной лампе и устройству ее зажигания в кинопроекторе, выход блока синхронизации соединен со входом блока установки как минимум двух уровней тока дуги, а выход этого блока соединен со схемой управления инвертора. Структурная схема устройства представлена на фигуре. Устройство содержит источник питания, состоящий из входного выпрямительного моста со сглаживающим фильтром 1, инвертор 2, выходной выпрямитель со сглаживающим фильтром 3, выходные клеммы 4 и 5 для подключения к ксеноновой дуговой проекционной лампе и устройству ее зажигания в кинопроекторе 9, блок синхронизации 6, блок 2 36122007.06.30 установки как минимум трех уровней стабилизации тока дуги 7. Выпрямитель со сглаживающим фильтром 1 подсоединен своими полюсами к инвертору 2. Выход инвертора 2 подсоединен к выходному выпрямителю со сглаживающим фильтром 3, а выход этого выпрямителя соединен с выходными клеммами 4 и 5. Выход блока синхронизации 6 подсоединен ко входу блока установки уровней тока дуги 7, а его выход подсоединен ко входу схемы управления 8 инвертора 2. Входной выпрямительный мост может быть подключен непосредственно к сети переменного тока или к понижающему или повышающему трансформатору. Работает устройство следующим образом. При включении устройства питания в сеть переменного тока на выходе источника питания появляется напряжение, которое инвертором 2 и выходным выпрямителем 3 преобразуется в постоянное напряжение в несколько десятков вольт, которое подводится к электродам лампы и необходимо для ее устойчивого зажигания. При зажигании лампы от внешнего блока поджига, имеющегося в устройстве кинопроектора, через лампу протекает ток дуги зажигания. Величина этого тока задается и стабилизируется блоком установки тока дуги 7 и составляет 20-50 от тока лампы в режиме просвета кадра при проекции фильма. В режиме постоянного тока зажигания лампа горит до начала работы лентопротяжного механизма кинопроектора. При включении лентопротяжного механизма кинопроектора блок синхронизации 6 выдает на блок установки тока 7 синхроимпульсы, определяемые положением пленки в кадровом окне. Блок синхронизации 6 является связующим звеном между работой механического лентопротяжного механизма кинопроектора и импульсного электронного устройства питания его лампы. Он управляет работой блока установки тока 7. В зависимости от фазы движения пленки в кадровом окне кинопроектора блок установки тока управляет работой инвертора следующим образом. Во время движения киноленты при смене кадров в лампе устанавливается ток дежурной дуги, составляющий не более 5 от тока дуги в режиме просвета кадра. После смены кадра и его остановки в кадровом окне ток в лампе возрастает до величины, необходимой для создания на киноэкране необходимой освещенности. Во время стояния кадра в кадровом окне ток на лампу подается в виде импульса с несколькими, как минимум двумя, максимумами, стабилизированными по амплитуде, в промежутках между которыми ток в лампе снижается до уровня не ниже тока дежурной дуги,но не выше 30 от тока дуги в режиме просвета кадра. После окончания фазы просвета кадра пленка начинает движение и в лампе устанавливается ток дежурной дуги. Все три уровня тока - ток зажигания, ток дежурной дуги и рабочий ток просвета кадра стабилизируются работой блока установки тока дуги 7. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
