Установка для разогрева до жидкого состояния загустевших нефтепродуктов

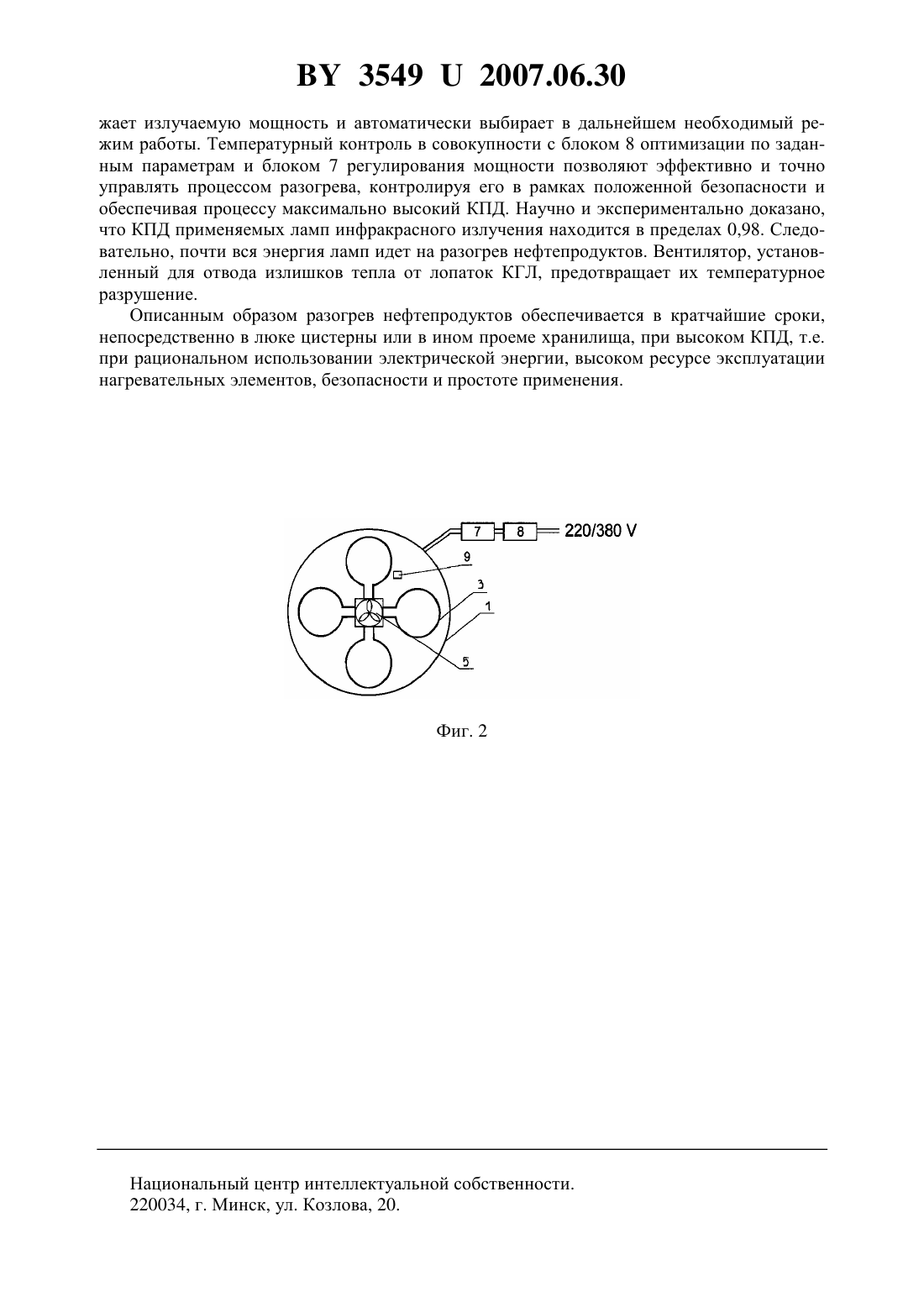

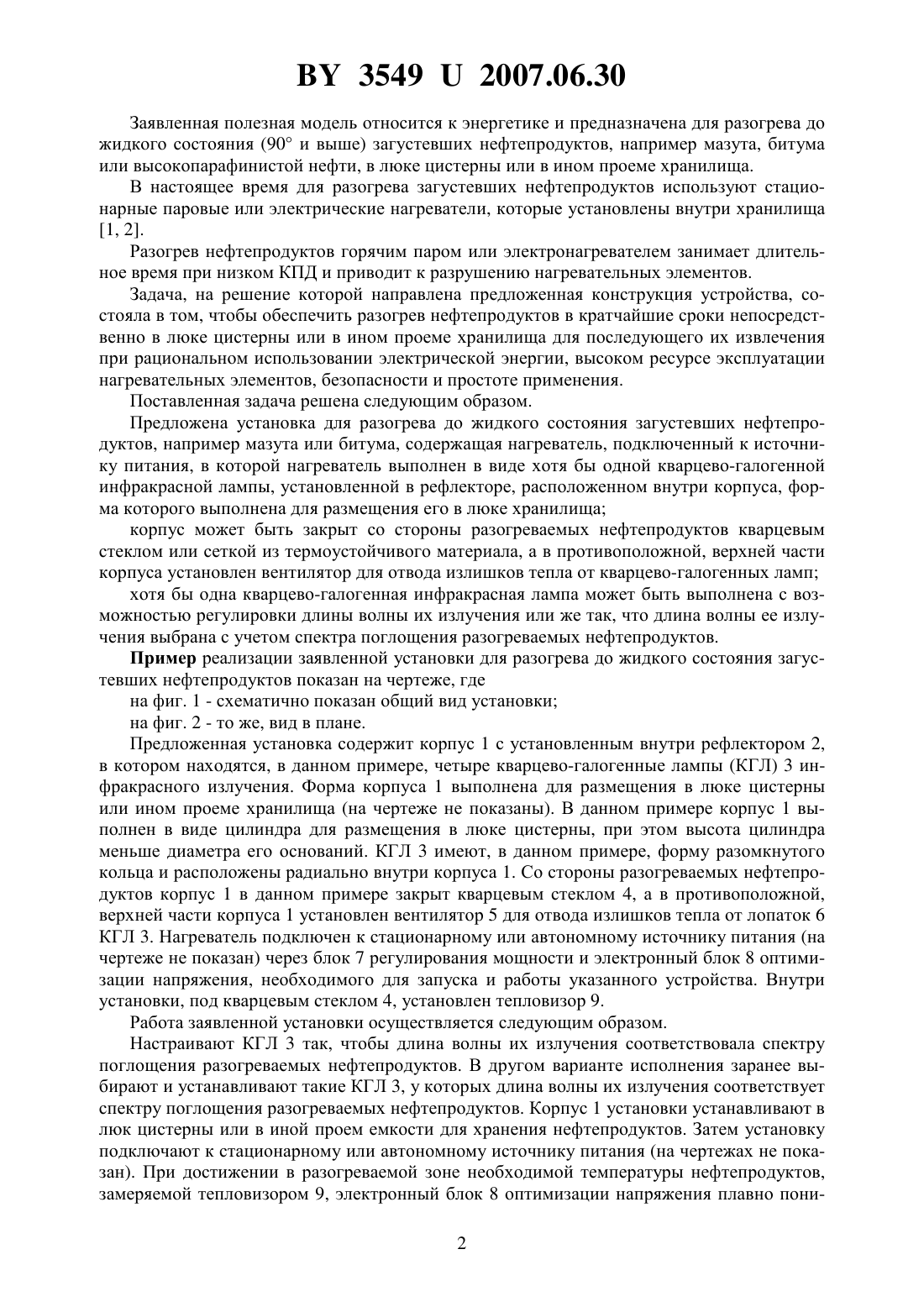

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТАНОВКА ДЛЯ РАЗОГРЕВА ДО ЖИДКОГО СОСТОЯНИЯ ЗАГУСТЕВШИХ НЕФТЕПРОДУКТОВ(71) Заявитель Дайнеко Игорь Николаевич(72) Авторы Дайнеко Игорь Николаевич Дятко Владимир Казимирович(73) Патентообладатель Дайнеко Игорь Николаевич(57) 1. Установка для разогрева до жидкого состояния загустевших нефтепродуктов, содержащая нагреватель, подключенный к источнику питания, отличающаяся тем, что нагреватель выполнен в виде хотя бы одной кварцево-галогенной инфракрасной лампы, установленной в рефлекторе, расположенном внутри корпуса, форма которого выполнена для размещения его в люке или в ином проеме хранилища. 2. Установка по п. 1, отличающаяся тем, что корпус закрыт со стороны разогреваемых нефтепродуктов кварцевым стеклом. 3. Установка по п. 1, отличающаяся тем, что корпус закрыт со стороны разогреваемых нефтепродуктов сеткой из термоустойчивого материала. 4. Установка по п. 1, отличающаяся тем, что в верхней части корпуса установлен вентилятор для отвода излишков тепла от кварцево-галогенных инфракрасных ламп. 5. Установка по п. 1, отличающаяся тем, что хотя бы одна кварцево-галогенная инфракрасная лампа выполнена с возможностью регулировки длины волны их излучения. 6. Установка по п. 1, отличающаяся тем, что хотя бы одна кварцево-галогенная инфракрасная лампа выполнена так, что длина волны ее излучения выбрана с учетом спектра поглощения разогреваемых нефтепродуктов. 35492007.06.30 Заявленная полезная модель относится к энергетике и предназначена для разогрева до жидкого состояния (90 и выше) загустевших нефтепродуктов, например мазута, битума или высокопарафинистой нефти, в люке цистерны или в ином проеме хранилища. В настоящее время для разогрева загустевших нефтепродуктов используют стационарные паровые или электрические нагреватели, которые установлены внутри хранилища 1, 2. Разогрев нефтепродуктов горячим паром или электронагревателем занимает длительное время при низком КПД и приводит к разрушению нагревательных элементов. Задача, на решение которой направлена предложенная конструкция устройства, состояла в том, чтобы обеспечить разогрев нефтепродуктов в кратчайшие сроки непосредственно в люке цистерны или в ином проеме хранилища для последующего их извлечения при рациональном использовании электрической энергии, высоком ресурсе эксплуатации нагревательных элементов, безопасности и простоте применения. Поставленная задача решена следующим образом. Предложена установка для разогрева до жидкого состояния загустевших нефтепродуктов, например мазута или битума, содержащая нагреватель, подключенный к источнику питания, в которой нагреватель выполнен в виде хотя бы одной кварцево-галогенной инфракрасной лампы, установленной в рефлекторе, расположенном внутри корпуса, форма которого выполнена для размещения его в люке хранилища корпус может быть закрыт со стороны разогреваемых нефтепродуктов кварцевым стеклом или сеткой из термоустойчивого материала, а в противоположной, верхней части корпуса установлен вентилятор для отвода излишков тепла от кварцево-галогенных ламп хотя бы одна кварцево-галогенная инфракрасная лампа может быть выполнена с возможностью регулировки длины волны их излучения или же так, что длина волны ее излучения выбрана с учетом спектра поглощения разогреваемых нефтепродуктов. Пример реализации заявленной установки для разогрева до жидкого состояния загустевших нефтепродуктов показан на чертеже, где на фиг. 1 - схематично показан общий вид установки на фиг. 2 - то же, вид в плане. Предложенная установка содержит корпус 1 с установленным внутри рефлектором 2,в котором находятся, в данном примере, четыре кварцево-галогенные лампы (КГЛ) 3 инфракрасного излучения. Форма корпуса 1 выполнена для размещения в люке цистерны или ином проеме хранилища (на чертеже не показаны). В данном примере корпус 1 выполнен в виде цилиндра для размещения в люке цистерны, при этом высота цилиндра меньше диаметра его оснований. КГЛ 3 имеют, в данном примере, форму разомкнутого кольца и расположены радиально внутри корпуса 1. Со стороны разогреваемых нефтепродуктов корпус 1 в данном примере закрыт кварцевым стеклом 4, а в противоположной,верхней части корпуса 1 установлен вентилятор 5 для отвода излишков тепла от лопаток 6 КГЛ 3. Нагреватель подключен к стационарному или автономному источнику питания (на чертеже не показан) через блок 7 регулирования мощности и электронный блок 8 оптимизации напряжения, необходимого для запуска и работы указанного устройства. Внутри установки, под кварцевым стеклом 4, установлен тепловизор 9. Работа заявленной установки осуществляется следующим образом. Настраивают КГЛ 3 так, чтобы длина волны их излучения соответствовала спектру поглощения разогреваемых нефтепродуктов. В другом варианте исполнения заранее выбирают и устанавливают такие КГЛ 3, у которых длина волны их излучения соответствует спектру поглощения разогреваемых нефтепродуктов. Корпус 1 установки устанавливают в люк цистерны или в иной проем емкости для хранения нефтепродуктов. Затем установку подключают к стационарному или автономному источнику питания (на чертежах не показан). При достижении в разогреваемой зоне необходимой температуры нефтепродуктов,замеряемой тепловизором 9, электронный блок 8 оптимизации напряжения плавно пони 2 35492007.06.30 жает излучаемую мощность и автоматически выбирает в дальнейшем необходимый режим работы. Температурный контроль в совокупности с блоком 8 оптимизации по заданным параметрам и блоком 7 регулирования мощности позволяют эффективно и точно управлять процессом разогрева, контролируя его в рамках положенной безопасности и обеспечивая процессу максимально высокий КПД. Научно и экспериментально доказано,что КПД применяемых ламп инфракрасного излучения находится в пределах 0,98. Следовательно, почти вся энергия ламп идет на разогрев нефтепродуктов. Вентилятор, установленный для отвода излишков тепла от лопаток КГЛ, предотвращает их температурное разрушение. Описанным образом разогрев нефтепродуктов обеспечивается в кратчайшие сроки,непосредственно в люке цистерны или в ином проеме хранилища, при высоком КПД, т.е. при рациональном использовании электрической энергии, высоком ресурсе эксплуатации нагревательных элементов, безопасности и простоте применения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
