Устройство для введения аэрозоля в полость рта

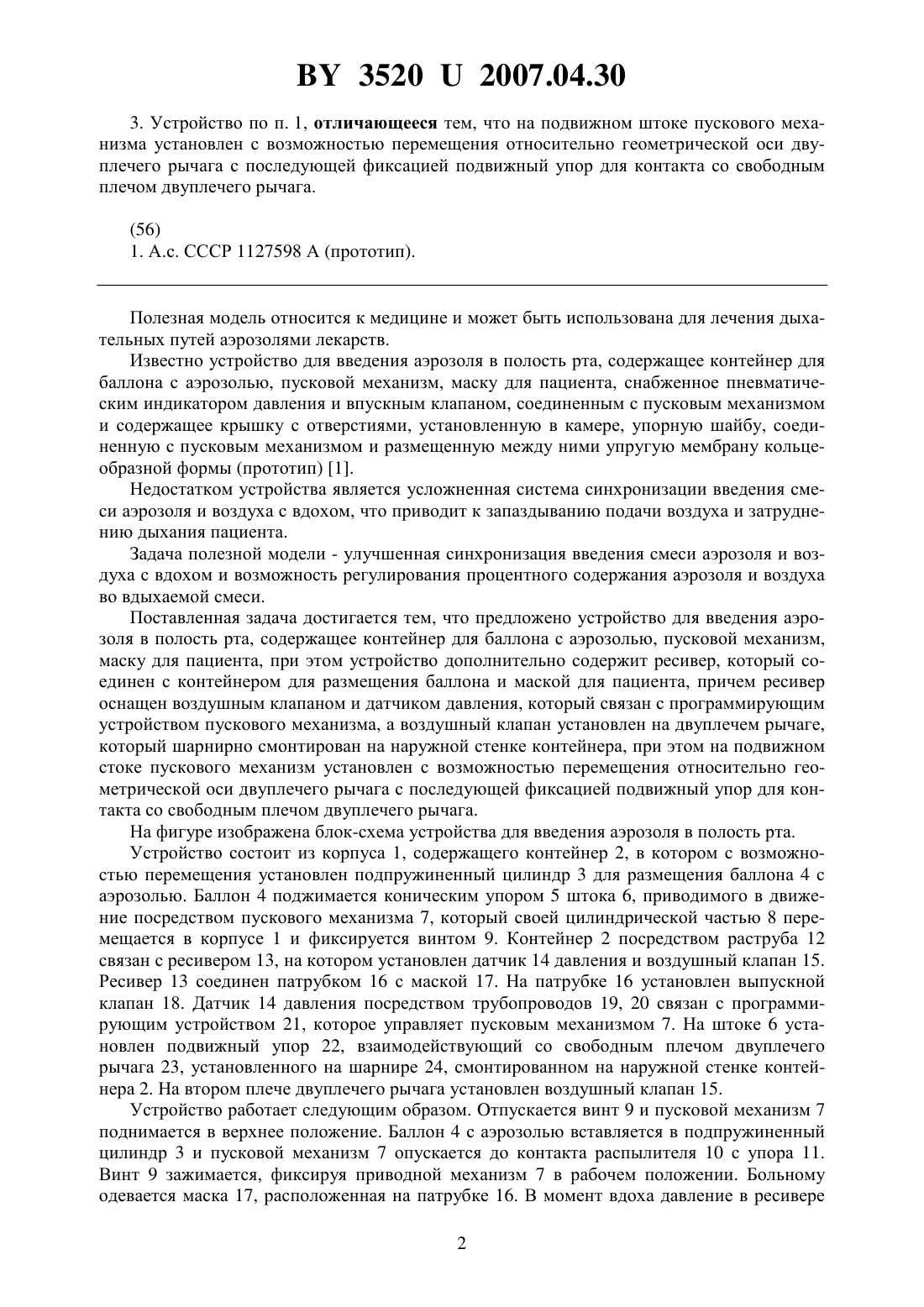

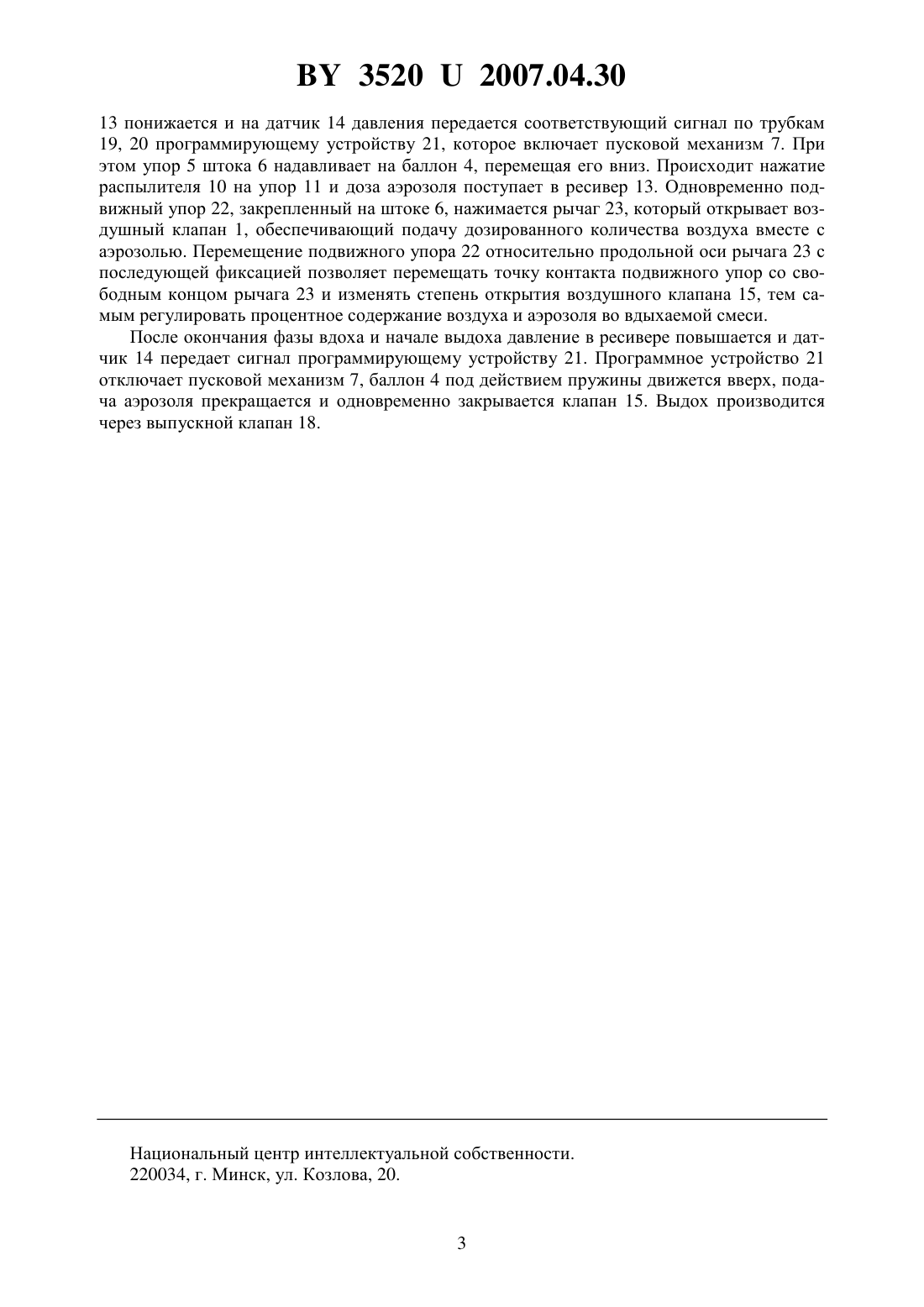

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ВВЕДЕНИЯ АЭРОЗОЛЯ В ПОЛОСТЬ РТА(71) Заявитель Государственное учреждение Республиканский научнопрактический центр гигиены(72) Авторы Кособуцкий Антон Александрович Соколов Сергей Михайлович Пилькевич Ромуальд Николаевич Федорович Сергей Владимирович(73) Патентообладатель Государственное учреждение Республиканский научно-практический центр гигиены(57) 1. Устройство для введения аэрозоля в полость рта, содержащее контейнер для размещения баллона с аэрозолью, пусковой механизм, маску для пациента, отличающееся тем,что устройство дополнительно содержит ресивер, который соединен с контейнером для размещения баллона и маской для пациента, при этом ресивер оснащен воздушным клапаном и датчиком давления, который связан с программирующим устройством пускового механизма. 2. Устройство по п. 1, отличающееся тем, что воздушный клапан установлен на двуплечем рычаге, который шарнирно смонтирован на наружной стенке контейнера. 35202007.04.30 3. Устройство по п. 1, отличающееся тем, что на подвижном штоке пускового механизма установлен с возможностью перемещения относительно геометрической оси двуплечего рычага с последующей фиксацией подвижный упор для контакта со свободным плечом двуплечего рычага.(56) 1. А.с. СССР 1127598 А (прототип). Полезная модель относится к медицине и может быть использована для лечения дыхательных путей аэрозолями лекарств. Известно устройство для введения аэрозоля в полость рта, содержащее контейнер для баллона с аэрозолью, пусковой механизм, маску для пациента, снабженное пневматическим индикатором давления и впускным клапаном, соединенным с пусковым механизмом и содержащее крышку с отверстиями, установленную в камере, упорную шайбу, соединенную с пусковым механизмом и размещенную между ними упругую мембрану кольцеобразной формы (прототип) 1. Недостатком устройства является усложненная система синхронизации введения смеси аэрозоля и воздуха с вдохом, что приводит к запаздыванию подачи воздуха и затруднению дыхания пациента. Задача полезной модели - улучшенная синхронизация введения смеси аэрозоля и воздуха с вдохом и возможность регулирования процентного содержания аэрозоля и воздуха во вдыхаемой смеси. Поставленная задача достигается тем, что предложено устройство для введения аэрозоля в полость рта, содержащее контейнер для баллона с аэрозолью, пусковой механизм,маску для пациента, при этом устройство дополнительно содержит ресивер, который соединен с контейнером для размещения баллона и маской для пациента, причем ресивер оснащен воздушным клапаном и датчиком давления, который связан с программирующим устройством пускового механизма, а воздушный клапан установлен на двуплечем рычаге,который шарнирно смонтирован на наружной стенке контейнера, при этом на подвижном стоке пускового механизм установлен с возможностью перемещения относительно геометрической оси двуплечего рычага с последующей фиксацией подвижный упор для контакта со свободным плечом двуплечего рычага. На фигуре изображена блок-схема устройства для введения аэрозоля в полость рта. Устройство состоит из корпуса 1, содержащего контейнер 2, в котором с возможностью перемещения установлен подпружиненный цилиндр 3 для размещения баллона 4 с аэрозолью. Баллон 4 поджимается коническим упором 5 штока 6, приводимого в движение посредством пускового механизма 7, который своей цилиндрической частью 8 перемещается в корпусе 1 и фиксируется винтом 9. Контейнер 2 посредством раструба 12 связан с ресивером 13, на котором установлен датчик 14 давления и воздушный клапан 15. Ресивер 13 соединен патрубком 16 с маской 17. На патрубке 16 установлен выпускной клапан 18. Датчик 14 давления посредством трубопроводов 19, 20 связан с программирующим устройством 21, которое управляет пусковым механизмом 7. На штоке 6 установлен подвижный упор 22, взаимодействующий со свободным плечом двуплечего рычага 23, установленного на шарнире 24, смонтированном на наружной стенке контейнера 2. На втором плече двуплечего рычага установлен воздушный клапан 15. Устройство работает следующим образом. тпускается винт 9 и пусковой механизм 7 поднимается в верхнее положение. Баллон 4 с аэрозолью вставляется в подпружиненный цилиндр 3 и пусковой механизм 7 опускается до контакта распылителя 10 с упора 11. Винт 9 зажимается, фиксируя приводной механизм 7 в рабочем положении. Больному одевается маска 17, расположенная на патрубке 16. В момент вдоха давление в ресивере 2 35202007.04.30 13 понижается и на датчик 14 давления передается соответствующий сигнал по трубкам 19, 20 программирующему устройству 21, которое включает пусковой механизм 7. При этом упор 5 штока 6 надавливает на баллон 4, перемещая его вниз. Происходит нажатие распылителя 10 на упор 11 и доза аэрозоля поступает в ресивер 13. Одновременно подвижный упор 22, закрепленный на штоке 6, нажимается рычаг 23, который открывает воздушный клапан 1, обеспечивающий подачу дозированного количества воздуха вместе с аэрозолью. Перемещение подвижного упора 22 относительно продольной оси рычага 23 с последующей фиксацией позволяет перемещать точку контакта подвижного упор со свободным концом рычага 23 и изменять степень открытия воздушного клапана 15, тем самым регулировать процентное содержание воздуха и аэрозоля во вдыхаемой смеси. После окончания фазы вдоха и начале выдоха давление в ресивере повышается и датчик 14 передает сигнал программирующему устройству 21. Программное устройство 21 отключает пусковой механизм 7, баллон 4 под действием пружины движется вверх, подача аэрозоля прекращается и одновременно закрывается клапан 15. Выдох производится через выпускной клапан 18. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
