Урофлометр

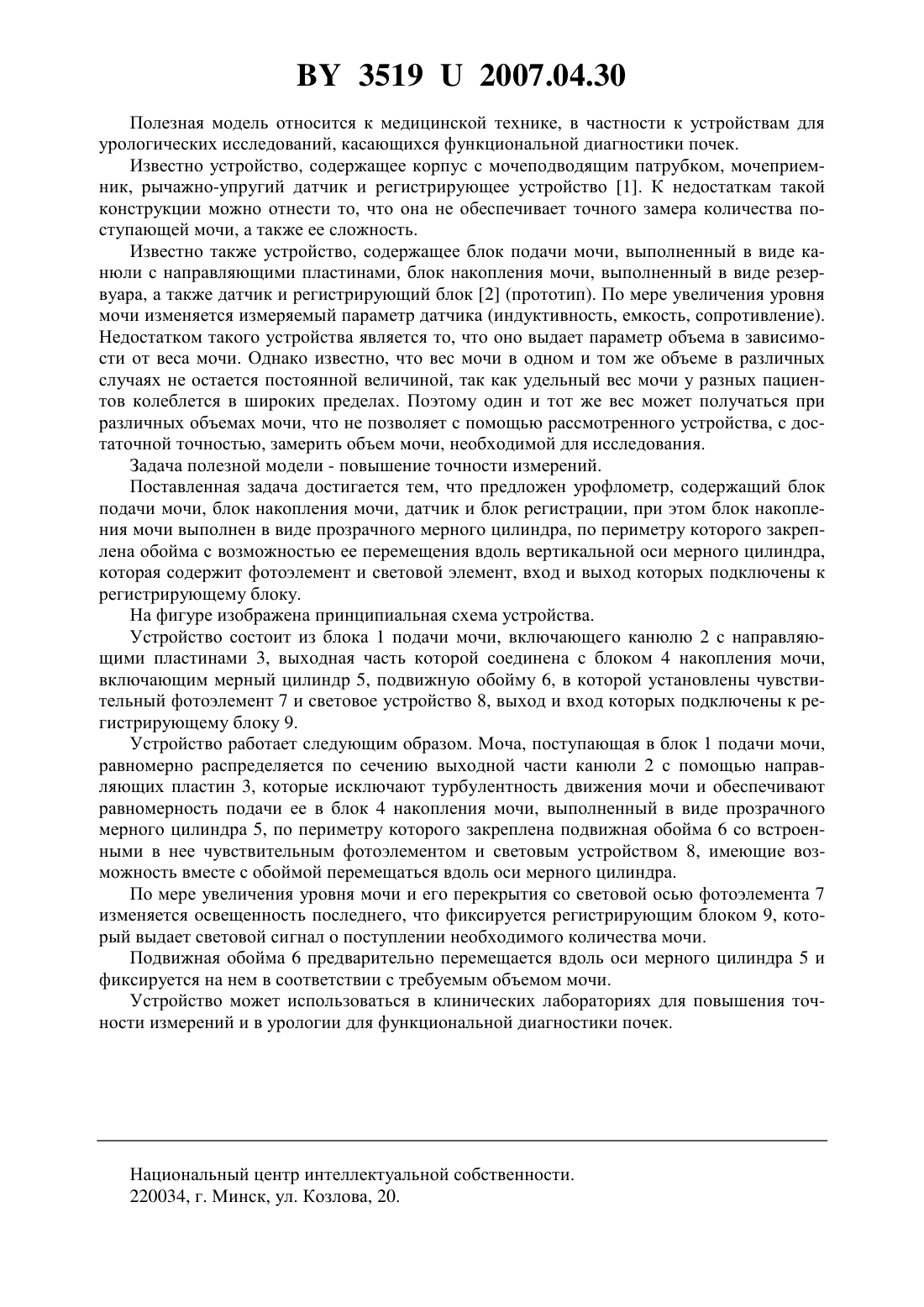

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное учреждение Республиканский научнопрактический центр гигиены(72) Авторы Федорович Сергей Владимирович Соколов Сергей Михайлович Пилькевич Ромуальд Николаевич Круглик Владимир Михайлович(73) Патентообладатель Государственное учреждение Республиканский научно-практический центр гигиены(57) Урофлометр, содержащий блок подачи мочи, блок накопления мочи, датчик и блок регистрирующий, отличающийся тем, что блок накопления мочи выполнен в виде прозрачного цилиндра, по периметру которого закреплена обойма с возможностью перемещения вдоль оси мерного цилиндра, которая содержит фотоэлемент и световой элемент,вход и выход которых подключены к регистрирующему блоку. 35192007.04.30 Полезная модель относится к медицинской технике, в частности к устройствам для урологических исследований, касающихся функциональной диагностики почек. Известно устройство, содержащее корпус с мочеподводящим патрубком, мочеприемник, рычажно-упругий датчик и регистрирующее устройство 1. К недостаткам такой конструкции можно отнести то, что она не обеспечивает точного замера количества поступающей мочи, а также ее сложность. Известно также устройство, содержащее блок подачи мочи, выполненный в виде канюли с направляющими пластинами, блок накопления мочи, выполненный в виде резервуара, а также датчик и регистрирующий блок 2 (прототип). По мере увеличения уровня мочи изменяется измеряемый параметр датчика (индуктивность, емкость, сопротивление). Недостатком такого устройства является то, что оно выдает параметр объема в зависимости от веса мочи. Однако известно, что вес мочи в одном и том же объеме в различных случаях не остается постоянной величиной, так как удельный вес мочи у разных пациентов колеблется в широких пределах. Поэтому один и тот же вес может получаться при различных объемах мочи, что не позволяет с помощью рассмотренного устройства, с достаточной точностью, замерить объем мочи, необходимой для исследования. Задача полезной модели - повышение точности измерений. Поставленная задача достигается тем, что предложен урофлометр, содержащий блок подачи мочи, блок накопления мочи, датчик и блок регистрации, при этом блок накопления мочи выполнен в виде прозрачного мерного цилиндра, по периметру которого закреплена обойма с возможностью ее перемещения вдоль вертикальной оси мерного цилиндра,которая содержит фотоэлемент и световой элемент, вход и выход которых подключены к регистрирующему блоку. На фигуре изображена принципиальная схема устройства. Устройство состоит из блока 1 подачи мочи, включающего канюлю 2 с направляющими пластинами 3, выходная часть которой соединена с блоком 4 накопления мочи,включающим мерный цилиндр 5, подвижную обойму 6, в которой установлены чувствительный фотоэлемент 7 и световое устройство 8, выход и вход которых подключены к регистрирующему блоку 9. Устройство работает следующим образом. Моча, поступающая в блок 1 подачи мочи,равномерно распределяется по сечению выходной части канюли 2 с помощью направляющих пластин 3, которые исключают турбулентность движения мочи и обеспечивают равномерность подачи ее в блок 4 накопления мочи, выполненный в виде прозрачного мерного цилиндра 5, по периметру которого закреплена подвижная обойма 6 со встроенными в нее чувствительным фотоэлементом и световым устройством 8, имеющие возможность вместе с обоймой перемещаться вдоль оси мерного цилиндра. По мере увеличения уровня мочи и его перекрытия со световой осью фотоэлемента 7 изменяется освещенность последнего, что фиксируется регистрирующим блоком 9, который выдает световой сигнал о поступлении необходимого количества мочи. Подвижная обойма 6 предварительно перемещается вдоль оси мерного цилиндра 5 и фиксируется на нем в соответствии с требуемым объемом мочи. Устройство может использоваться в клинических лабораториях для повышения точности измерений и в урологии для функциональной диагностики почек. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
