Бункер-перегружатель

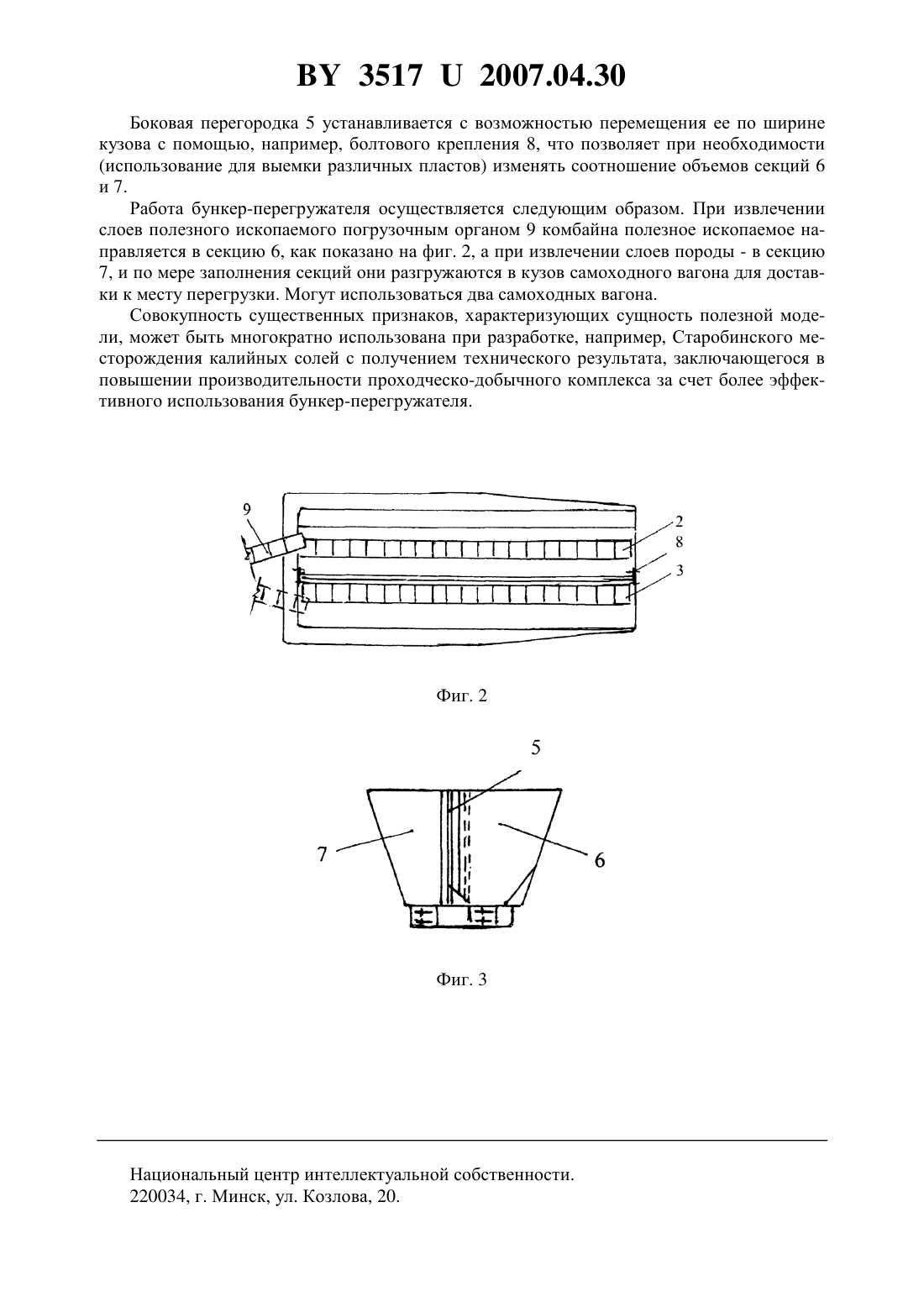

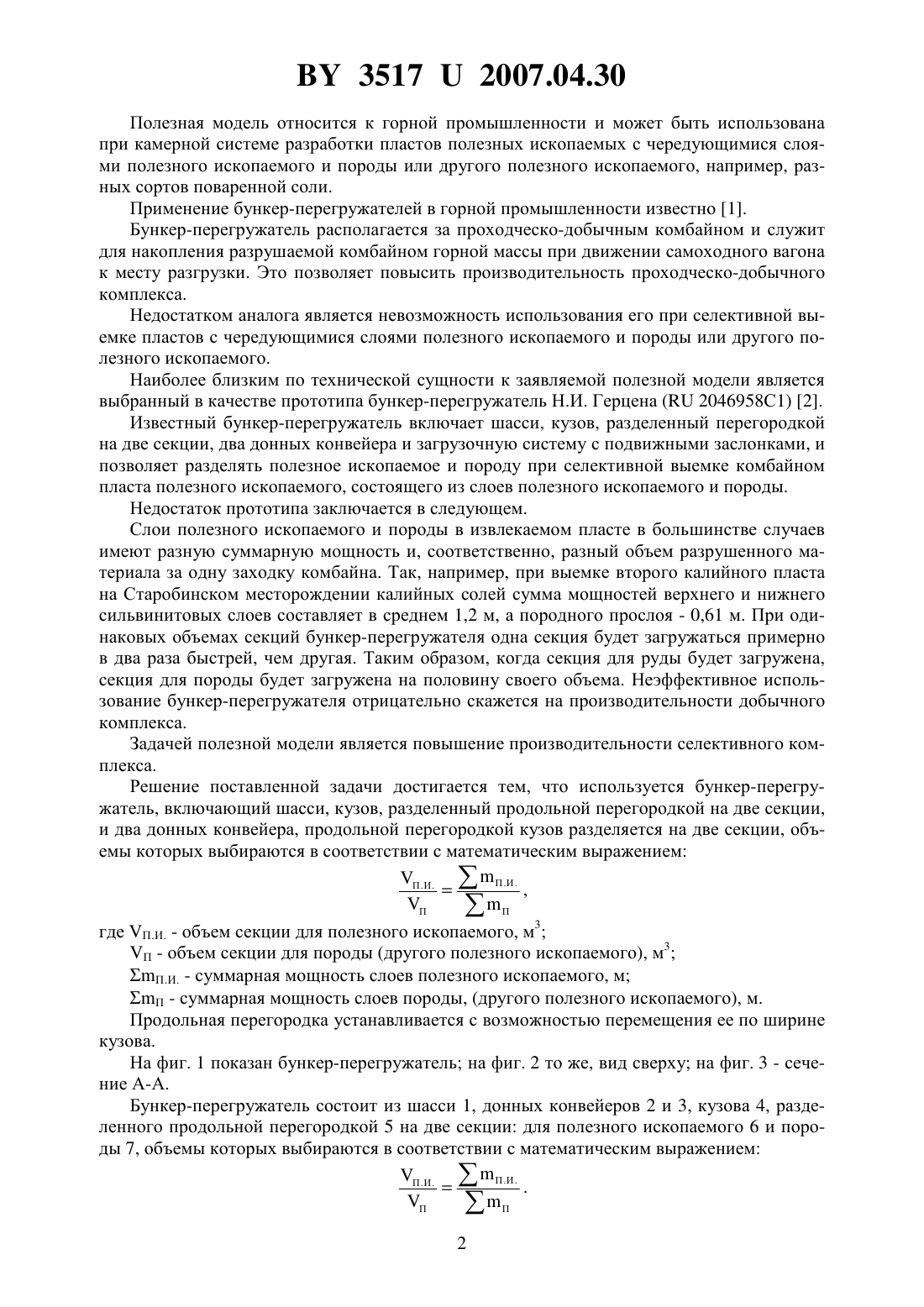

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Белгорхимпром(72) Авторы Морев Аркадий Борисович Смычник Анатолий Данилович Кириенко Валерий Михайлович(73) Патентообладатель Открытое акционерное общество Белгорхимпром(57) 1. Бункер-перегружатель, включающий шасси, кузов, разделенный продольной перегородкой на две секции, и два донных конвейера, отличающийся тем, что продольной перегородкой кузов разделяется на две секции, объемы которых выбираются в соответствии с математическим выражением П.И.П.И.,ПП где П.И. - объем секции для полезного ископаемого, м 3 П - объем секции для породы (другого полезного ископаемого), м 3 П.И. - суммарная мощность слоев полезного ископаемого, м П - суммарная мощность слоев породы (другого полезного ископаемого), м. 2. Бункер-перегружатель по п. 1, отличающийся тем, что продольная перегородка устанавливается с возможностью перемещения ее по ширине кузова.(56) 1. Смычник А.Д., Морев А.Б. Технология и механизация горных работ на калийных рудниках Беларуси. - Мн. УП Технопринт, 2002. - С. 134-135, 144-146. 2. Патент 2046958 (прототип). 35172007.04.30 Полезная модель относится к горной промышленности и может быть использована при камерной системе разработки пластов полезных ископаемых с чередующимися слоями полезного ископаемого и породы или другого полезного ископаемого, например, разных сортов поваренной соли. Применение бункер-перегружателей в горной промышленности известно 1. Бункер-перегружатель располагается за проходческо-добычным комбайном и служит для накопления разрушаемой комбайном горной массы при движении самоходного вагона к месту разгрузки. Это позволяет повысить производительность проходческо-добычного комплекса. Недостатком аналога является невозможность использования его при селективной выемке пластов с чередующимися слоями полезного ископаемого и породы или другого полезного ископаемого. Наиболее близким по технической сущности к заявляемой полезной модели является выбранный в качестве прототипа бункер-перегружатель Н.И. Герцена ( 2046958 С 1) 2. Известный бункер-перегружатель включает шасси, кузов, разделенный перегородкой на две секции, два донных конвейера и загрузочную систему с подвижными заслонками, и позволяет разделять полезное ископаемое и породу при селективной выемке комбайном пласта полезного ископаемого, состоящего из слоев полезного ископаемого и породы. Недостаток прототипа заключается в следующем. Слои полезного ископаемого и породы в извлекаемом пласте в большинстве случаев имеют разную суммарную мощность и, соответственно, разный объем разрушенного материала за одну заходку комбайна. Так, например, при выемке второго калийного пласта на Старобинском месторождении калийных солей сумма мощностей верхнего и нижнего сильвинитовых слоев составляет в среднем 1,2 м, а породного прослоя - 0,61 м. При одинаковых объемах секций бункер-перегружателя одна секция будет загружаться примерно в два раза быстрей, чем другая. Таким образом, когда секция для руды будет загружена,секция для породы будет загружена на половину своего объема. Неэффективное использование бункер-перегружателя отрицательно скажется на производительности добычного комплекса. Задачей полезной модели является повышение производительности селективного комплекса. Решение поставленной задачи достигается тем, что используется бункер-перегружатель, включающий шасси, кузов, разделенный продольной перегородкой на две секции,и два донных конвейера, продольной перегородкой кузов разделяется на две секции, объемы которых выбираются в соответствии с математическим выражением П.И.П.И., ПП где П.И. - объем секции для полезного ископаемого, м 3 П - объем секции для породы (другого полезного ископаемого), м 3 П.И. - суммарная мощность слоев полезного ископаемого, м П - суммарная мощность слоев породы, (другого полезного ископаемого), м. Продольная перегородка устанавливается с возможностью перемещения ее по ширине кузова. На фиг. 1 показан бункер-перегружатель на фиг. 2 то же, вид сверху на фиг. 3 - сечение А-А. Бункер-перегружатель состоит из шасси 1, донных конвейеров 2 и 3, кузова 4, разделенного продольной перегородкой 5 на две секции для полезного ископаемого 6 и породы 7, объемы которых выбираются в соответствии с математическим выражением П.И.П.И. 35172007.04.30 Боковая перегородка 5 устанавливается с возможностью перемещения ее по ширине кузова с помощью, например, болтового крепления 8, что позволяет при необходимости(использование для выемки различных пластов) изменять соотношение объемов секций 6 и 7. Работа бункер-перегружателя осуществляется следующим образом. При извлечении слоев полезного ископаемого погрузочным органом 9 комбайна полезное ископаемое направляется в секцию 6, как показано на фиг. 2, а при извлечении слоев породы - в секцию 7, и по мере заполнения секций они разгружаются в кузов самоходного вагона для доставки к месту перегрузки. Могут использоваться два самоходных вагона. Совокупность существенных признаков, характеризующих сущность полезной модели, может быть многократно использована при разработке, например, Старобинского месторождения калийных солей с получением технического результата, заключающегося в повышении производительности проходческо-добычного комплекса за счет более эффективного использования бункер-перегружателя. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
