Устройство для нанесения покрытий из металлических порошков на внутреннюю поверхность изделий

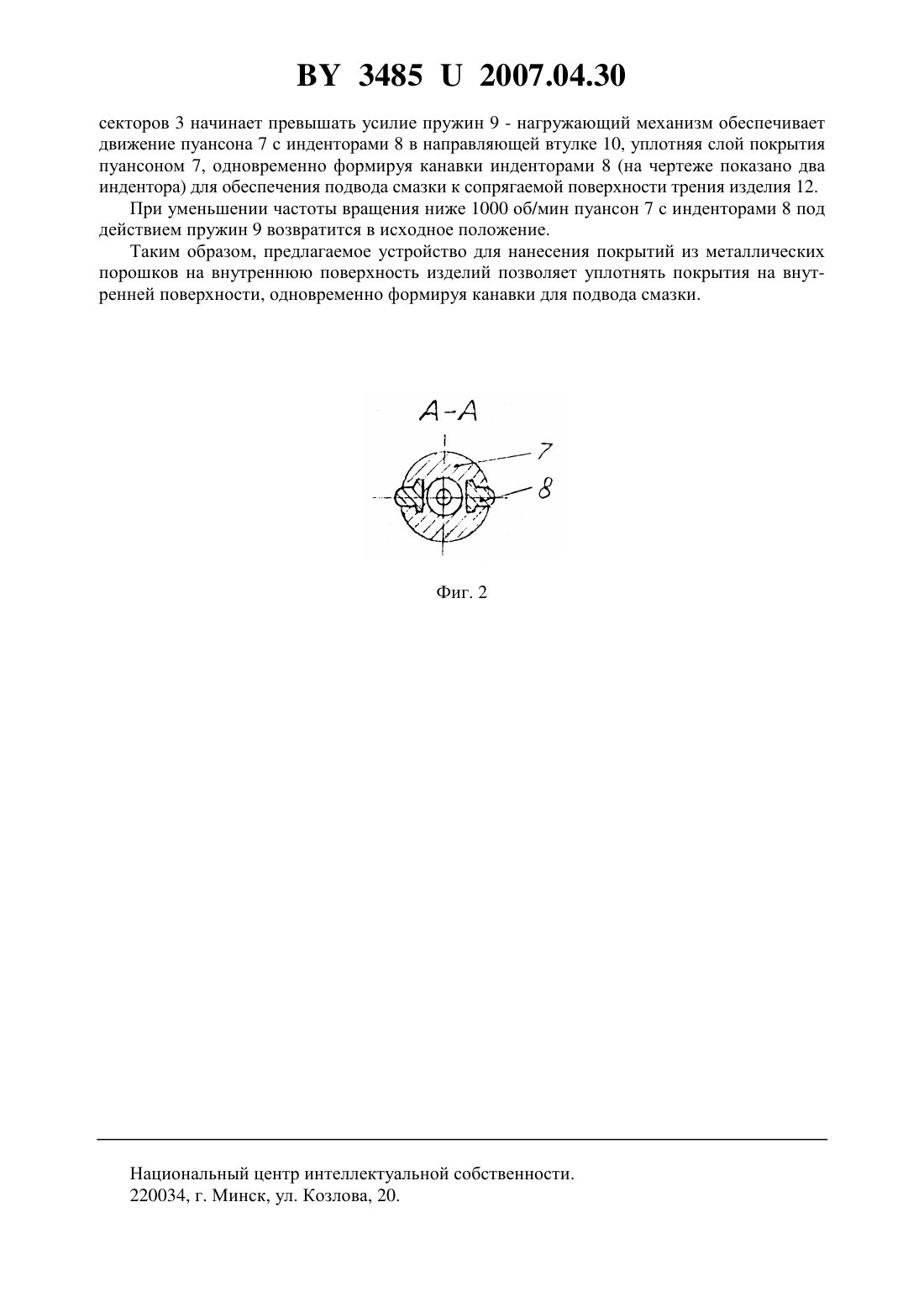

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ ПОКРЫТИЙ ИЗ МЕТАЛЛИЧЕСКИХ ПОРОШКОВ НА ВНУТРЕННЮЮ ПОВЕРХНОСТЬ ИЗДЕЛИЙ(71) Заявитель Государственное научное учреждение Объединенный институт машиностроения Национальной академии наук Беларуси(72) Авторы Клименко Сергей Ефимович Худолей Андрей Леонидович Сосновский Игорь Александрович(73) Патентообладатель Государственное научное учреждение Объединенный институт машиностроения Национальной академии наук Беларуси(57) Устройство для нанесения покрытий из металлических порошков на внутреннюю поверхность изделий, содержащее привод вращения, источник нагрева, корпус, нагружающий механизм, включающий грузовые секторы, кинематически связанные с помощью ползунов, рычагов и стоек с пуансоном, размещенным в направляющей втулке, центрирующую оправку, отличающееся тем, что в пуансон радиально, равномерно по окружности, установлены по меньшей мере два индентора, выступающие за его периметр и имеющие округлую форму на выступающих частях.(56) 1. Дорожкин Н.Н., Кашицин Л.П., Абрамович Т.М., Кирпиченко И.А. Центробежное припекание порошковых покрытий при переменных силовых воздействиях. - Мн. Наука и техника, 1993 - С. 77-81. 2. А.с. СССР 1486272, МПК 422 7/04, 1989. 34852007.04.30 Полезная модель относится к области порошковой металлургии, в частности к устройствам для нанесения покрытий из металлических порошков на внутреннюю поверхность изделий, и может быть использована для нанесения покрытий на внутреннюю поверхность деталей, работающих в условиях трения, например, подшипников скольжения. Известно устройство для нанесения порошковых покрытий на внутренние поверхности деталей типа втулка, содержащее привод вращения, источник нагрева, вибровозбудитель крутильных колебаний 1. Недостатком известного устройства является то, что дополнительные вибрационные воздействия, создаваемые вибровозбудителем крутильных колебаний, не обеспечивают стабильного качества наносимых покрытий. Наиболее близким к предлагаемой полезной модели по технической сущности является устройство для нанесения покрытий из металлических порошков на внутреннюю поверхность изделий, содержащее привод вращения, источник нагрева, корпус, нагружающий механизм, включающий грузовые секторы, кинематически связанные с помощью ползунов, рычагов и стоек с пуансоном, размещенным в направляющей втулке, центрирующую оправку 2. Данное устройство позволяет уплотнять покрытия в процессе нанесения и получать покрытия высокого качества на внутренних поверхностях изделий. Однако в условиях повышенного трения в тяжелонагруженных узлах требуется наносить покрытие, которое должно обеспечивать подвод необходимого количества смазки в данный узел трения. Задачей предлагаемой полезной модели является расширение технологических возможностей за счет обеспечения подвода необходимого количества смазки в данный узел трения. Решение поставленной задачи достигается в устройстве для нанесения покрытий из металлических порошков на внутреннюю поверхность изделий, содержащем привод вращения, источник нагрева, корпус, нагружающий механизм, включающий грузовые секторы,кинематически связанные с помощью ползунов, рычагов и стоек с пуансоном, размещенным в направляющей втулке, центрирующую оправку, причем, согласно техническому решению, в пуансон радиально, равномерно по окружности установлены, по меньшей мере, два индентора, выступающие за его периметр и имеющие округлую форму на вступающих частях. На фиг. 1 изображено предлагаемое устройство, на фиг. 2 - разрез А-А на фиг. 1. Устройство состоит из корпуса 1 и основания 2, имеющих направляющие (не показаны) для грузовых секторов 3, соединенных при помощи ползунов 4, рычагов 5 и стоек 6 с пуансоном 7 с установленными в нем инденторами 8 (количество инденторов 8 определяется техническими требованиями, предъявляемыми к изготавливаемой детали, т.е. количеством смазки, необходимой для данного узла трения) и удерживаемых в исходном состоянии пружинами 9, направляющей втулки 10, центрирующей оправки 11, изделия 12,источника нагрева 13 (индуктора ТВЧ) и привода вращения (не показан). Устройство для нанесения покрытий из металлических порошков на внутреннюю поверхность изделий работает следующим образом. На центрирующую оправку 11 устанавливается изделие 12, и во внутреннюю полость изделия 12 засыпается весовая доза порошка, затем изделие 12 другим концом фиксируется в направляющей втулке 10, образуя, таким образом, жесткую связь с приводом вращения. После включения привода вращения и источника нагрева 13 под действием центробежной силы и температуры начинается процесс припекания покрытия к внутренней поверхности изделия 12. При частоте вращения до 1000 об/мин пуансон 7 с инденторами 8 находится в исходном состоянии - общее усилие пружин 9 не позволяет расходиться грузовым секторам 3 при указанной частоте. При нагреве изделия 12 до температуры 0,8 Тпл. материала покрытия увеличивают частоту вращения до 3000 об/мин - в этом случае величина центробежной силы массы грузовых 2 34852007.04.30 секторов 3 начинает превышать усилие пружин 9 - нагружающий механизм обеспечивает движение пуансона 7 с инденторами 8 в направляющей втулке 10, уплотняя слой покрытия пуансоном 7, одновременно формируя канавки инденторами 8 (на чертеже показано два индентора) для обеспечения подвода смазки к сопрягаемой поверхности трения изделия 12. При уменьшении частоты вращения ниже 1000 об/мин пуансон 7 с инденторами 8 под действием пружин 9 возвратится в исходное положение. Таким образом, предлагаемое устройство для нанесенияпокрытий из металлических порошков на внутреннюю поверхность изделий позволяет уплотнять покрытия на внутренней поверхности, одновременно формируя канавки для подвода смазки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
