Ручной гайковёрт для работы с резьбовыми креплениями рельс к железобетонным шпалам

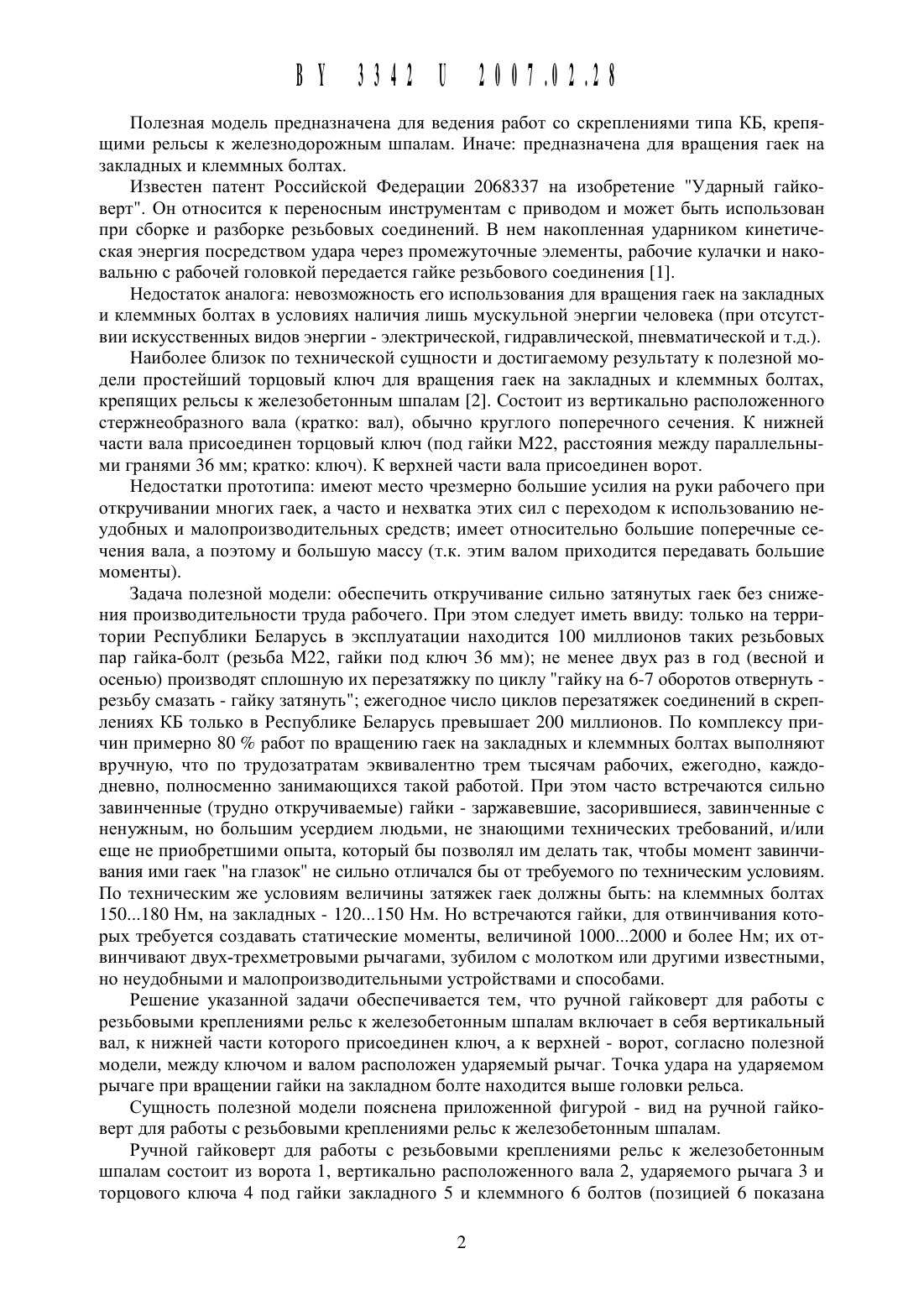

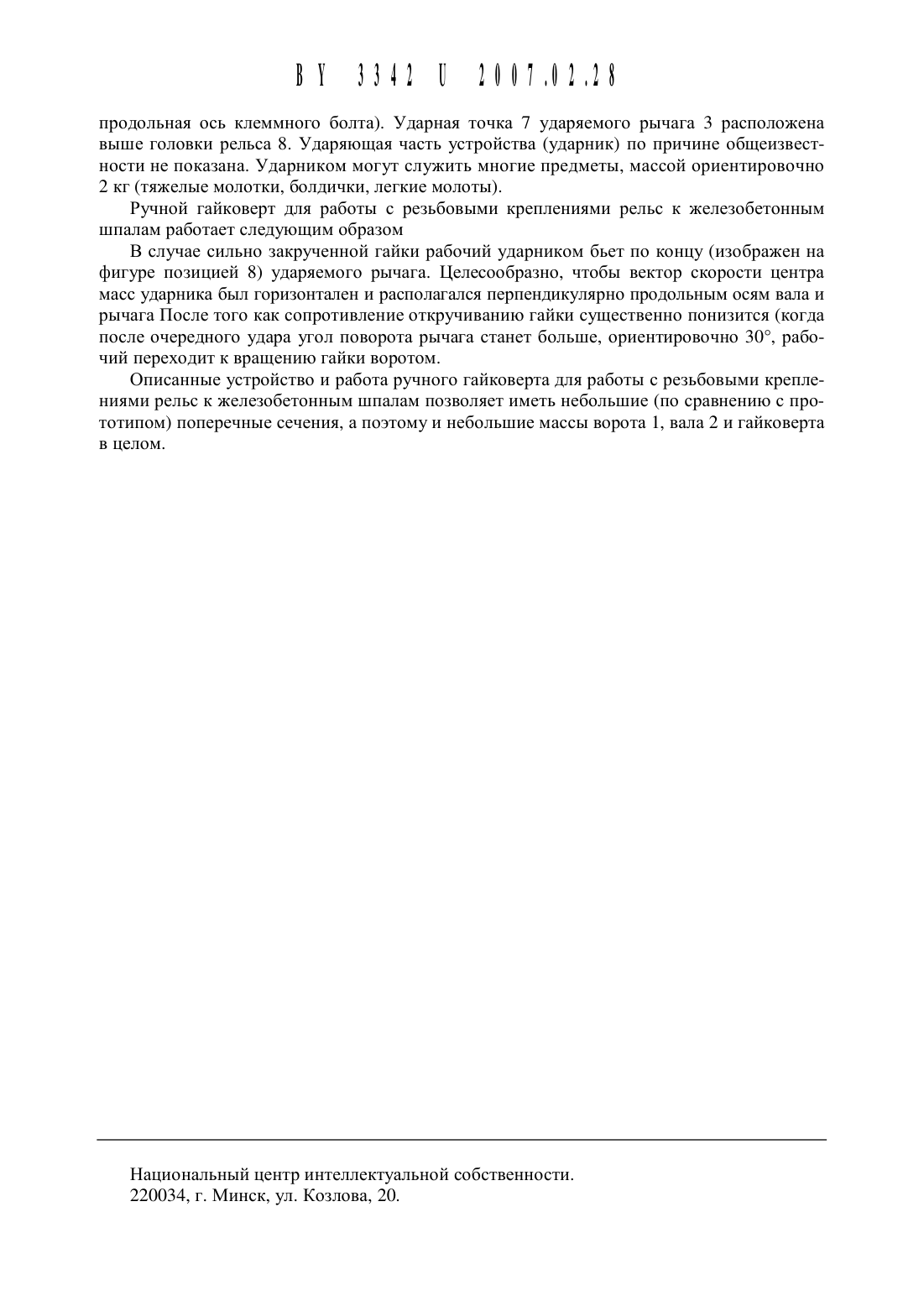

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУРУЧНОЙ ГАЙКОВРТ ДЛЯ РАБОТЫ С РЕЗЬБОВЬ 1 МИ КРЕПЛЕНИЯМИ РЕЛЬС к ЖЕЛЕЗОБЕТОННЬ 1 М шпАлАм(71) Заявитель Государственное учреждение высшего профессионального образования БелоруссКо-Российский университет (ВУ)(72) Автор Игнатищев Руслан Михайлович(73) Патентообладатель Государственное учреждение высшего профессионального образования БелоруссКо-РоссийсКий университет (ВУ)1. Ручной гайковерт для работы с резьбовыми Креплениями рельс К железобетонным шпалам, включающий в себя вертикальный вал, К нижней части Которого присоединен КЛЮЧ, а К верхней - ворот, отличающийся тем, что между КЛЮЧОМ и валом он содержит ударяемый рычаг.2. Ручной гайКоверт для работы с резьбовыми Креплениями рельс К железобетонным шпалам по п. 1, отличающийся тем, что точКа удара на ударяемом рычаге при вращении гайКи на заКладном болте находится выше головКи рельса.1. Патент РоссийсКой Федерации 2068337, МПК В 25 В 21/02, 1996 (аналог).2. Крейнис З.Л., КоршиКова Н.П. ТехничесКое обслуживание и ремонт железнодорожного пути Учебник для техниКумов и Колледжей железнодорожного транспорта. - М.Полезная Модель предназначена для ведения работ со скреплениями типа КБ, крепящими рельсы К железнодорожным щпалам. Иначе предназначена для вращения гаек на закладных И клеммных болтах.Известен патент Российской Федерации 2068337 на изобретение Ударный гайковерт. Он относится к переносным инструментам с приводом и может быть использован при сборке и разборке резьбовых соединений. В нем накопленная ударником кинетическая энергия посредством удара через промежуточные элементы, рабочие кулачки и наковальню с рабочей головкой передается гайке резьбового соединения 1.Недостаток аналога невозможность его использования для вращения гаек на закладных и клеммных болтах в условиях наличия лишь мускульной энергии человека (при отсутствии искусственных видов энергии - электрической, гидравлической, пневматической и т.д.).Наиболее близок по технической сущности и достигаемому результату к полезной модели простейщий торцовый ключ для вращения гаек на закладных и клеммных болтах,крепящих рельсы к железобетонным щпалам 2. Состоит из вертикально расположенного стержнеобразного вала (кратко вал), обычно круглого поперечного сечения. К нижней части вала присоединен торцовый ключ (под гайки М 22, расстояния между параллельнь 1 ми гранями 36 мм кратко ключ). К верхней части вала присоединен ворот.Недостатки прототипа имеют место чрезмерно больщие усилия на руки рабочего при откручивании многих гаек, а часто и нехватка этих сил с переходом к использованию неудобных и малопроизводительных средств имеет относительно больщие поперечные сечения вала, а поэтому и больщую массу (т.к. этим валом приходится передавать больщие моменты).Задача полезной модели обеспечить откручивание сильно затянутых гаек без снижения производительности труда рабочего. При этом следует иметь ввиду только на территории Республики Беларусь в эксплуатации находится 100 миллионов таких резьбовых пар гайка-болт (резьба М 22, гайки под ключ 36 мм) не менее двух раз в год (весной и осенью) производят сплощную их перезатяжку по циклу гайку на 6-7 оборотов отвернуть резьбу смазать - гайку затянуть ежегодное число циклов перезатяжек соединений в скреплениях КБ только в Республике Беларусь превыщает 200 миллионов. По комплексу причин примерно 80 работ по вращению гаек на закладных и клеммных болтах выполняют вручную, что по трудозатратам эквивалентно трем тысячам рабочих, ежегодно, каждодневно, полносменно занимающихся такой работой. При этом часто встречаются сильно завинченные (трудно откручиваемые) гайки - заржавевшие, засоривщиеся, завинченные с ненужным, но больщим усердием людьми, не знающими технических требований, и/или еще не приобретщими опыта, который бы позволял им делать так, чтобы момент завинчивания ими гаек на глазок не сильно отличался бы от требуемого по техническим условиям. По техническим же условиям величины затяжек гаек должны быть на клеммных болтах 150180 Нм, на закладных - 120150 Нм. Но встречаются гайки, для отвинчивания которых требуется создавать статические моменты, величиной 10002000 и более Нм их отвинчивают двух-трехметровыми рычагами, зубилом с молотком или другими известными,но неудобными и малопроизводительными устройствами и способами.Рещение указанной задачи обеспечивается тем, что ручной гайковерт для работы с резьбовыми креплениями рельс к железобетонным щпалам включает в себя вертикальный вал, к нижней части которого присоединен ключ, а к верхней - ворот, согласно полезной модели, между ключом и валом расположен ударяемый рычаг. Точка удара на ударяемом рычаге при вращении гайки на закладном болте находится выще головки рельса.Сущность полезной модели пояснена приложенной фигурой - вид на ручной гайковерт для работы с резьбовыми креплениями рельс к железобетонным щпалам.Ручной гайковерт для работы с резьбовыми креплениями рельс к железобетонным щпалам состоит из ворота 1, вертикально расположенного вала 2, ударяемого рычага 3 и торцового ключа 4 под гайки закладного 5 и клеммного 6 болтов (позицией 6 показанапродольная ось клеммного болта). Ударная точка 7 ударяемого рычага 3 расположена выше головки рельса 8. Ударяющая часть устройства (ударник) по причине общеизвестности не показана. Ударником могут служить многие предметы, массой ориентировочно 2 кг (тяжелые молотки, болдички, легкие молоты).Ручной гайковерт для работы с резьбовыми креплениями рельс к железобетонным шпалам работает следующим образомВ случае сильно закрученной гайки рабочий ударником бьет по концу (изображен на фигуре позицией 8) ударяемого рычага. Целесообразно, чтобы вектор скорости Центра масс ударника был горизонтален и располагался перпендикулярно продольным осям вала и рычага После того как сопротивление откручиванию гайки существенно понизится (когда после очередного удара угол поворота рычага станет больше, ориентировочно 3 О, рабочий переходит к вращению гайки воротом.Описанные устройство и работа ручного гайковерта для работы с резьбовыми креплениями рельс к железобетонным щпалам позволяет иметь небольщие (по сравнению с прототипом) поперечные сечения, а поэтому и небольщие массы ворота 1, вала 2 и гайковерта в целом.Национальный Центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
