Устройство для преобразования энергии потока жидкости

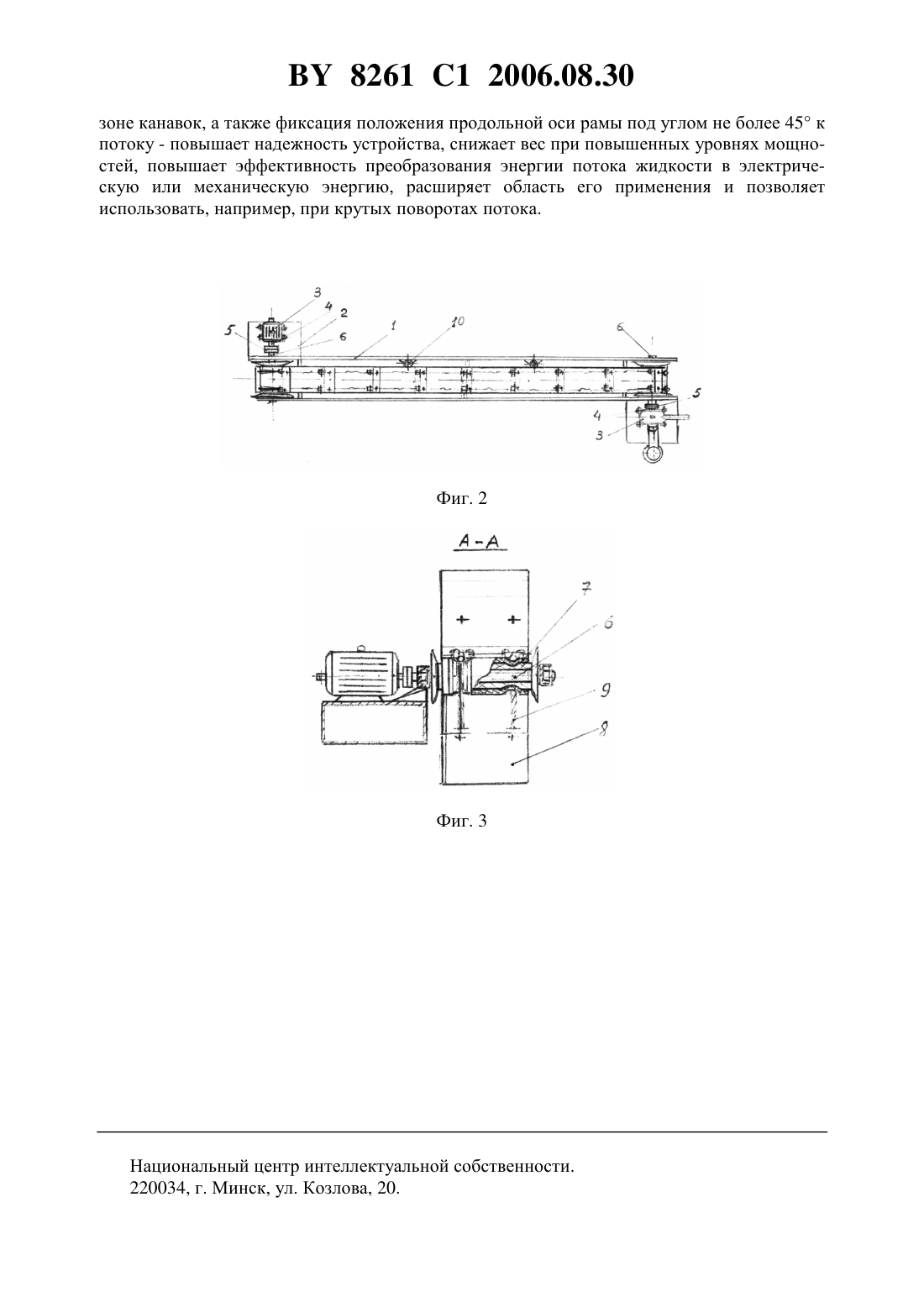

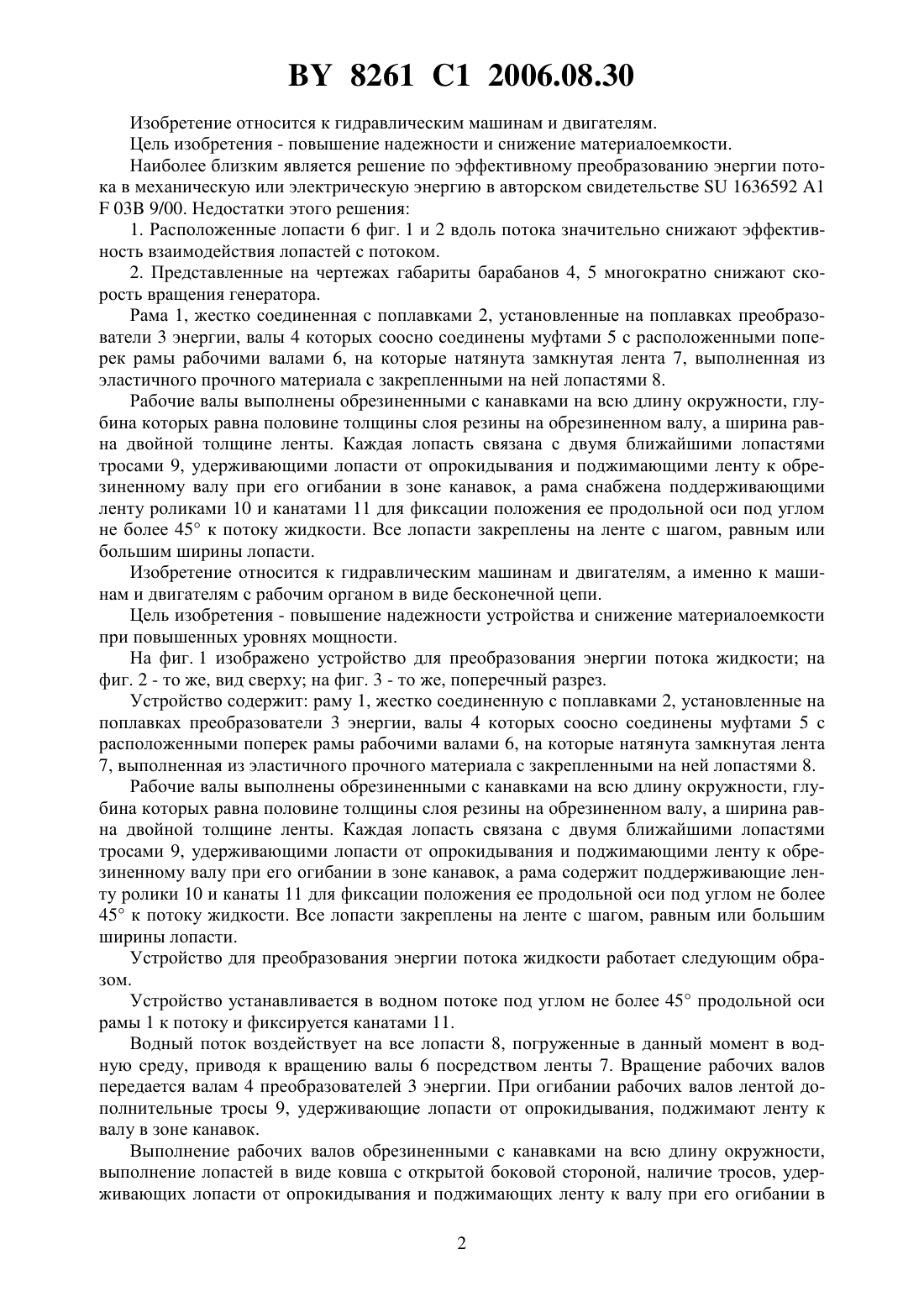

(51)03 9/00, 17/06 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПРЕОБРАЗОВАНИЯ ЭНЕРГИИ ПОТОКА ЖИДКОСТИ(71) Заявители Киселев Эдуард Тимофеевич Киселев Валерий Эдуардович(72) Авторы Киселев Эдуард Тимофеевич Киселев Валерий Эдуардович(73) Патентообладатели Киселев Эдуард Тимофеевич Киселев Валерий Эдуардович(57) 1. Устройство для преобразования энергии потока жидкости, содержащее раму, жестко соединенную с поплавками, установленные на поплавках преобразователи энергии, валы которых соосно соединены муфтами с расположенными поперек рамы рабочими валами, на которые натянута замкнутая лента, выполненная из эластичного прочного материала с закрепленными на ней лопастями, отличающееся тем, что рабочие валы выполнены обрезиненными с канавками на всю длину окружности вала, глубина которых равна половине толщины слоя резины на обрезиненном валу, а ширина равна двойной толщине ленты, каждая лопасть связана с двумя ближайшими лопастями тросами, удерживающими лопасти от опрокидывания и поджимающими ленту к обрезиненному валу при его огибании в зоне канавок, а рама снабжена канатами для фиксации положения ее продольной оси под углом не более 45 к потоку жидкости. 2. Устройство по п. 1, отличающееся тем, что лопасти закреплены на ленте с шагом,равным или большим ширины лопасти. 8261 1 2006.08.30 Изобретение относится к гидравлическим машинам и двигателям. Цель изобретения - повышение надежности и снижение материалоемкости. Наиболее близким является решение по эффективному преобразованию энергии потока в механическую или электрическую энергию в авторском свидетельстве 1636592 103 9/00. Недостатки этого решения 1. Расположенные лопасти 6 фиг. 1 и 2 вдоль потока значительно снижают эффективность взаимодействия лопастей с потоком. 2. Представленные на чертежах габариты барабанов 4, 5 многократно снижают скорость вращения генератора. Рама 1, жестко соединенная с поплавками 2, установленные на поплавках преобразователи 3 энергии, валы 4 которых соосно соединены муфтами 5 с расположенными поперек рамы рабочими валами 6, на которые натянута замкнутая лента 7, выполненная из эластичного прочного материала с закрепленными на ней лопастями 8. Рабочие валы выполнены обрезиненными с канавками на всю длину окружности, глубина которых равна половине толщины слоя резины на обрезиненном валу, а ширина равна двойной толщине ленты. Каждая лопасть связана с двумя ближайшими лопастями тросами 9, удерживающими лопасти от опрокидывания и поджимающими ленту к обрезиненному валу при его огибании в зоне канавок, а рама снабжена поддерживающими ленту роликами 10 и канатами 11 для фиксации положения ее продольной оси под углом не более 45 к потоку жидкости. Все лопасти закреплены на ленте с шагом, равным или большим ширины лопасти. Изобретение относится к гидравлическим машинам и двигателям, а именно к машинам и двигателям с рабочим органом в виде бесконечной цепи. Цель изобретения - повышение надежности устройства и снижение материалоемкости при повышенных уровнях мощности. На фиг. 1 изображено устройство для преобразования энергии потока жидкости на фиг. 2 - то же, вид сверху на фиг. 3 - то же, поперечный разрез. Устройство содержит раму 1, жестко соединенную с поплавками 2, установленные на поплавках преобразователи 3 энергии, валы 4 которых соосно соединены муфтами 5 с расположенными поперек рамы рабочими валами 6, на которые натянута замкнутая лента 7, выполненная из эластичного прочного материала с закрепленными на ней лопастями 8. Рабочие валы выполнены обрезиненными с канавками на всю длину окружности, глубина которых равна половине толщины слоя резины на обрезиненном валу, а ширина равна двойной толщине ленты. Каждая лопасть связана с двумя ближайшими лопастями тросами 9, удерживающими лопасти от опрокидывания и поджимающими ленту к обрезиненному валу при его огибании в зоне канавок, а рама содержит поддерживающие ленту ролики 10 и канаты 11 для фиксации положения ее продольной оси под углом не более 45 к потоку жидкости. Все лопасти закреплены на ленте с шагом, равным или большим ширины лопасти. Устройство для преобразования энергии потока жидкости работает следующим образом. Устройство устанавливается в водном потоке под углом не более 45 продольной оси рамы 1 к потоку и фиксируется канатами 11. Водный поток воздействует на все лопасти 8, погруженные в данный момент в водную среду, приводя к вращению валы 6 посредством ленты 7. Вращение рабочих валов передается валам 4 преобразователей 3 энергии. При огибании рабочих валов лентой дополнительные тросы 9, удерживающие лопасти от опрокидывания, поджимают ленту к валу в зоне канавок. Выполнение рабочих валов обрезиненными с канавками на всю длину окружности,выполнение лопастей в виде ковша с открытой боковой стороной, наличие тросов, удерживающих лопасти от опрокидывания и поджимающих ленту к валу при его огибании в 2 8261 1 2006.08.30 зоне канавок, а также фиксация положения продольной оси рамы под углом не более 45 к потоку - повышает надежность устройства, снижает вес при повышенных уровнях мощностей, повышает эффективность преобразования энергии потока жидкости в электрическую или механическую энергию, расширяет область его применения и позволяет использовать, например, при крутых поворотах потока. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
