Устройство для компостирования сельскохозяйственных отходов и навоза животноводческих ферм

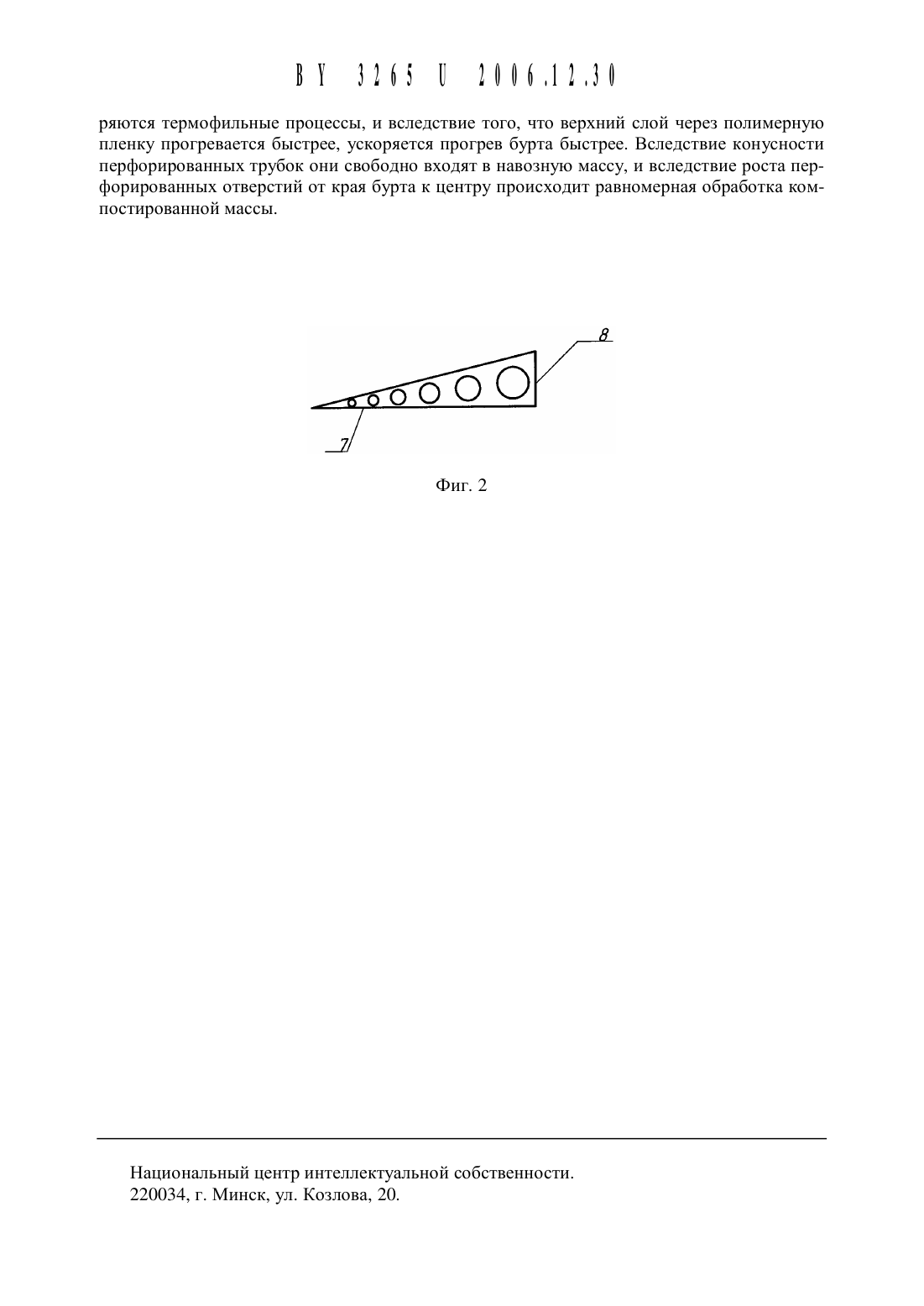

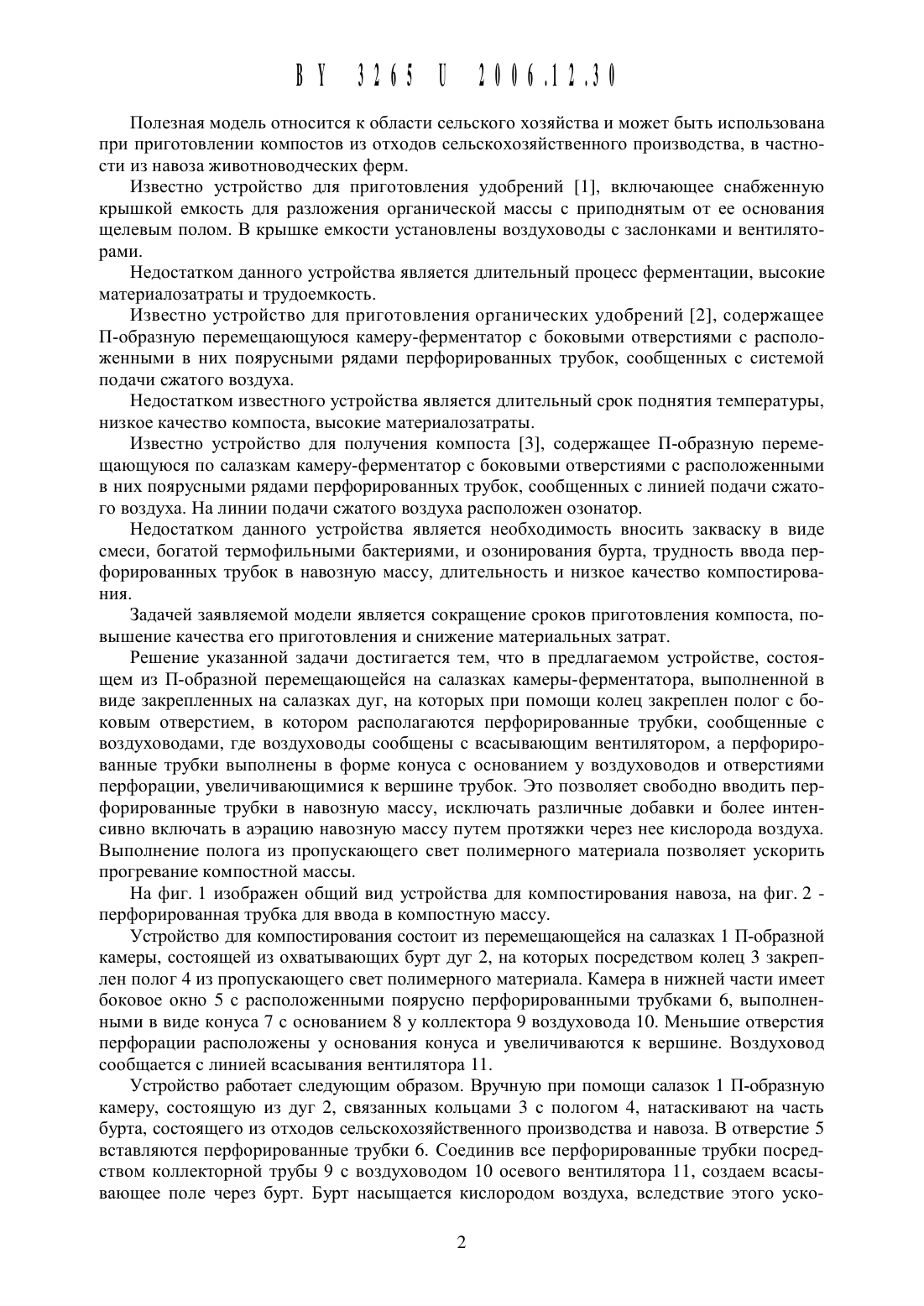

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУУСТРОЙСТВО ДЛЯ КОМПОСТИРОВАНИЯ СЕЛЬСКОХОЗЯИСТВЕННЬ 1 Х ОТХОДОВ И НАВОЗА ЖИВОТНОВОДЧЕСКИХ ФЕРМ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Кольга Дмитрий Федорович Казаровец Николай Владимирович Сыманович Виктор Семенович Шагов Петр Николаевич (ВУ)(ВУ) вания Белорусский государственный аграрный технический университет1. Устройство для компостирования сельскохозяйственных отходов и навоза животноводческих ферм, состоящее из П-образной перемещающейся на салазках камеры, выполненной в виде закрепленных на салазках дуг, на которых при помощи колец закреплен полог, в боковом окне которого располагаются перфорированные трубки, сообщенные с воздуховодами, отличающееся тем, что воздуховоды сообщены с всасывающим вентилятором, а перфорированные трубки выполнены в форме конуса с основанием у воздуховодов и отверстиями перфорации, увеличивающимися к верщине трубок.2. Устройство по п. 1, отличающееся тем, что полог выполнен из полимерных материалов, пропускающих свет.2. Патент РФ Не 2141464, МПК С 031 3/00. - Опубл. 1999.3. Патент РФ Не 22130790, МПК С 051 3/00, 3/06. - Опубл. 2000.Полезная модель относится К области сельского хозяйства И может быть использована при приготовлении компостов из отходов сельскохозяйственного производства, в частности из навоза животноводческих ферм.Известно устройство для приготовления удобрений 1, включающее снабженную крышкой емкость для разложения органической массы с приподнятым от ее основания щелевым полом. В крышке емкости установлены воздуховоды с заслонками и вентиляторами.Недостатком данного устройства является длительный процесс ферментации, высокие материалозатраты и трудоемкость.Известно устройство для приготовления органических удобрений 2, содержащее П-образную перемещающуюся камеру-ферментатор с боковыми отверстиями с расположенными в них поярусными рядами перфорированных трубок, сообщенных с системой подачи сжатого воздуха.Недостатком известного устройства является длительный срок поднятия температуры,низкое качество компоста, высокие материалозатраты.Известно устройство для получения компоста 3, содержащее П-образную перемещающуюся по салазкам камеру-ферментатор с боковыми отверстиями с расположенными в них поярусными рядами перфорированных трубок, сообщенных с линией подачи сжатого воздуха. На линии подачи сжатого воздуха расположен озонатор.Недостатком данного устройства является необходимость вносить закваску в виде смеси, богатой термофильными бактериями, и озонирования бурта, трудность ввода перфорированных трубок в навозную массу, длительность и низкое качество компостирования.Задачей заявляемой модели является сокращение сроков приготовления компоста, повышение качества его приготовления и снижение материальных затрат.Решение указанной задачи достигается тем, что в предлагаемом устройстве, состоящем из П-образной перемещающейся на салазках камеры-ферментатора, выполненной в виде закрепленных на салазках дуг, на которых при помощи колец закреплен полог с боковым отверстием, в котором располагаются перфорированные трубки, сообщенные с воздуховодами, где воздуховоды сообщены с всасывающим вентилятором, а перфорированные трубки выполнены в форме конуса с основанием у воздуховодов и отверстиями перфорации, увеличивающимися к вершине трубок. Это позволяет свободно вводить перфорированные трубки в навозную массу, исключать различные добавки и более интенсивно включать в аэрацию навозную массу путем протяжки через нее кислорода воздуха. Выполнение полога из пропускающего свет полимерного материала позволяет ускорить прогревание компостной массы.На фиг. 1 изображен общий вид устройства для компостирования навоза, на фиг. 2 перфорированная трубка для ввода в компостную массу.Устройство для компостирования состоит из перемещающейся на салазках 1 П-образной камеры, состоящей из охватывающих бурт дуг 2, на которых посредством колец 3 закреплен полог 4 из пропускающего свет полимерного материала. Камера в нижней части имеет боковое окно 5 с расположенными поярусно перфорированными трубками 6, вь 1 полненными в виде конуса 7 с основанием 8 у коллектора 9 воздуховода 10. Меньшие отверстия перфорации расположены у основания конуса и увеличиваются к вершине. Воздуховод сообщается с линией всасывания вентилятора 11.Устройство работает следующим образом. Вручную при помощи салазок 1 П-образную камеру, состоящую из дуг 2, связанных кольцами 3 с пологом 4, натаскивают на часть бурта, состоящего из отходов сельскохозяйственного производства и навоза. В отверстие 5 вставляются перфорированные трубки 6. Соединив все перфорированные трубки посредством коллекторной трубы 9 с воздуховодом 10 осевого вентилятора 11, создаем всась 1 вающее поле через бурт. Бурт насыщается кислородом воздуха, вследствие этого уско ВУ 32650 2006.12.30ряются термофильные процессы, И вследствие того, что верхний слой Через полимерную пленку прогревается быстрее, ускоряется прогрев бурта быстрее. Вследствие конусности перфорированных трубок они свободно входят в навозную Массу, и вследствие роста пер форированных отверстий от края бурта К Центру происходит равномерная обработка компостированной Массы.Национальный Центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
