Устройство для предотвращения эрозии земляного сооружения

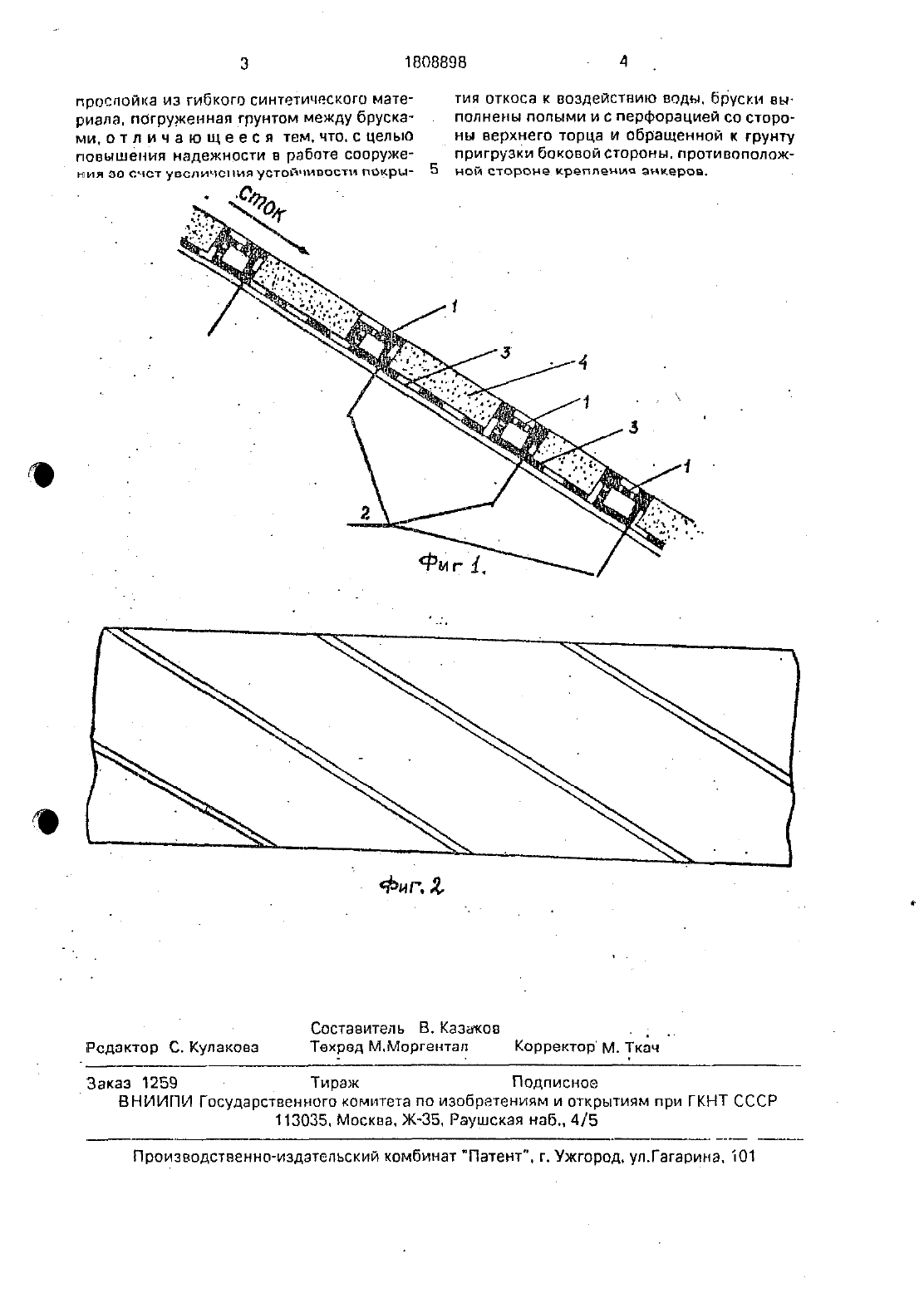

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ведомство сссв(54) устройство для ПРЕДОТВ РАЩЕ НИЯ ЭРОЗИИ ЗЕМЛЯНОГО СООРУЖЕНИЯ(57) Использование пристроительстве земляных сооружений на участках постоянногоИзобретение относится к строительству земляных сооружений и может быть использовано при строительстве земляных сооружений на участках постоянного или временного подтопления.Цепь изобретения - повышение надежности работы сооружения за счет увеличения устойчивости покрытия откоса к воздействию воды.На фиг, 1 схематично изображено предлагаемое устройство на фиг. 2 - то же. вид в плане. .Устройство для предотвращения эрозии земляного сооружения включает расположенные рядами под углом к горизонталиполые. перфорированные со стороны стокаводы полые бруски 1. которые зафиксированы например. с помощью анкеров 2. На поверхность откоса поверх брусков уложена прослойка из гибкого волокнистого материала. например. геотекстилп 3, которая защищает ловерхность откоса от водной и ветровой эрозии. Образовавшееся между выступающими брусками пространство за2 или временного подтопления. Существо изобретения устройство включает расположенные на откосе под рядами под углом к горизонтали попьте. перфорированные со стороны воды бруски. которые зафиксированы в пределах откоса анкерами. На поверхность откоса поверх брусков уложена прослойкаиз гибкого волокнистого материала. например геотекстиля. которая защищает поверхность откоса от водной иветровой эрозии. Пространство между брусками заполнено споем грунта. 2 ил.полнено слоем грунта 4. защищающим покрытие от механических повреждений.Устройство работает следующим образом.При выпадении атмосферных осадков часть воды, просочившаяся через грунт и гибкую прослойку. попадает через перфорацию внутрь брусков и быстро отводится по ним с откоса. не размывая грунт.Одновременно прослойка из волокнттстого материала выполняет роль обратного фильтра, препятствует кольматации (забиванию грунтовыми частицами) перфорации брусков.Устройство для предотвращения эрозии земляного сооружения. включающее расположенные в плане рядами под углом к Гори зонтали бруски, зафиксированные впределах ОТКОСВ С ПОМОЩЬЮ анкеров. прикрепленных к одной из сторон бруска. при этом на поверхности брусков. а между ними на уровне их нижнего торца. размещенапрослойка из гибкого синтетического мате- тип откоса к ВОЗДЕЙСТНИЮ Воды. бруски вьг риала, погруженная грунтом между брускач полнены попыми и с перфорацией со стороми, о т л и ч а ю щ е е с я тем. что. с целью ны верхнего торца и обращенной к грунту повышения надежности в работе сооруже- пригрузки боковой стороны. противоположния за счет увеличения устойчивости поиры- 5 ной стороне крепления анкеров.Составитель В. Казаков . д Редактор С. Купакова Техред Мморгентап Корректор м, ТкачЗаказ 1259 - р Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва. Ж-ЗБ. Раушская наБ 4/5
