Композиционный фильтр

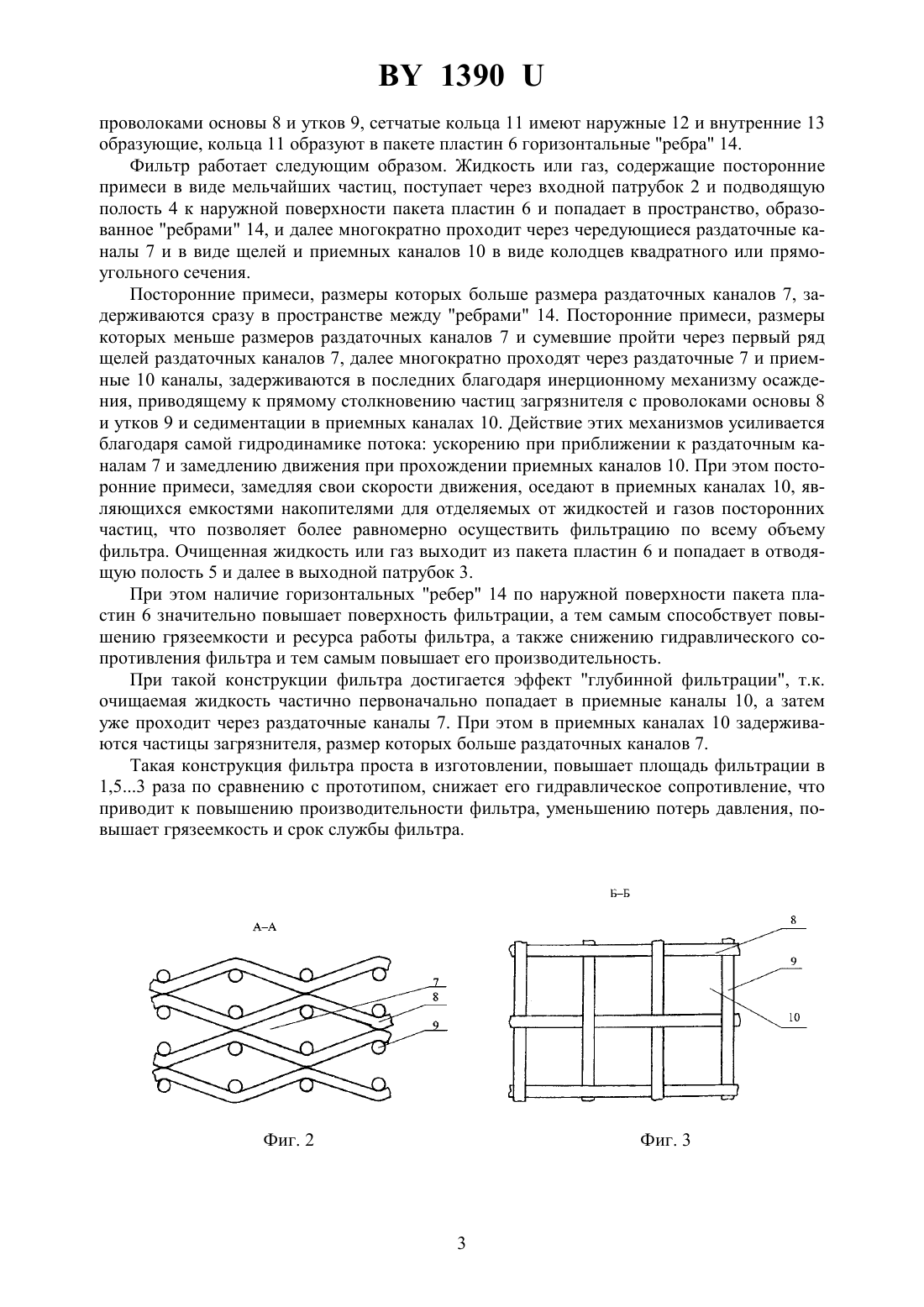

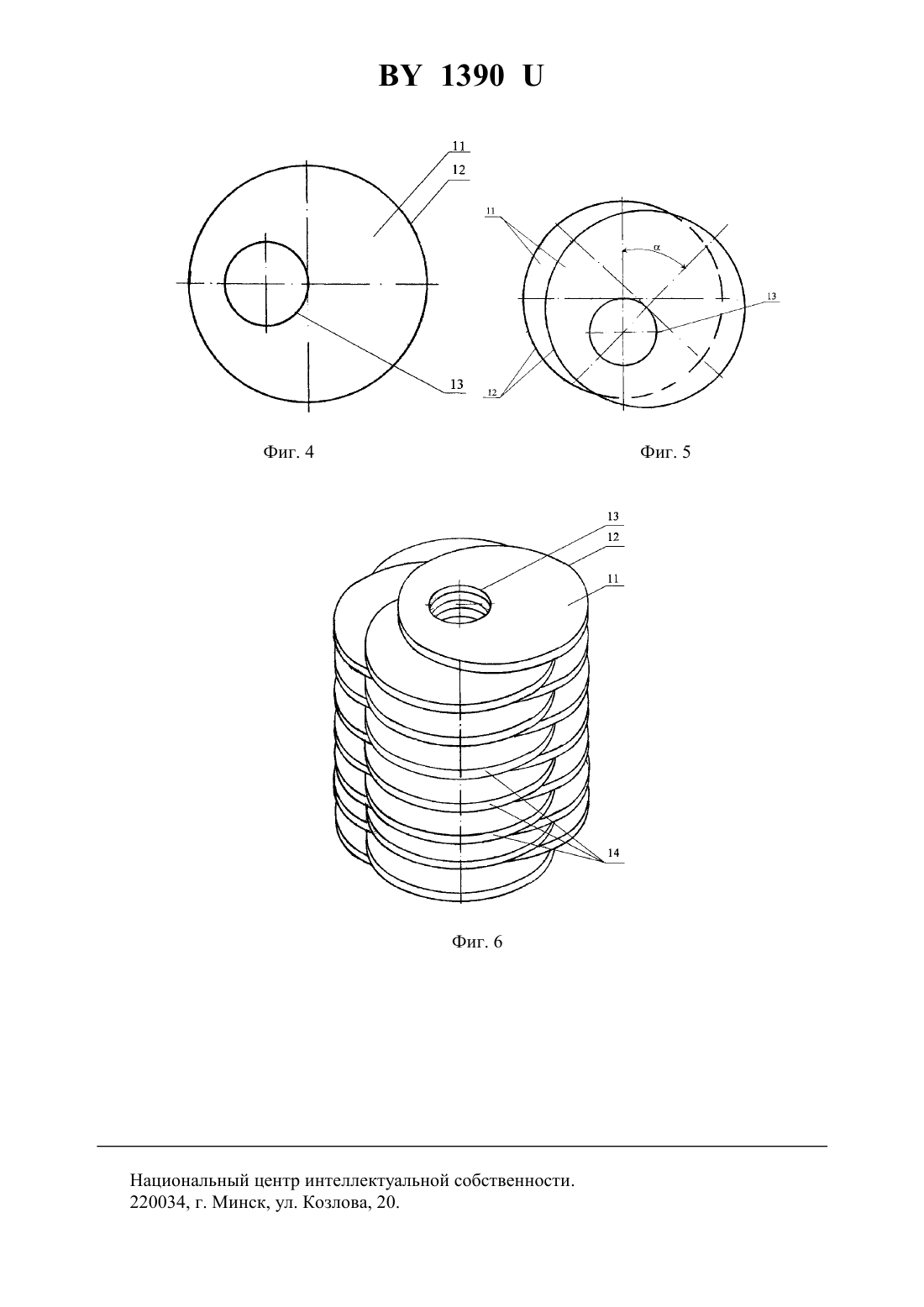

(71) Заявители Государственное научное учреждение Институт порошковой металлургии Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Капцевич Вячеслав Михайлович Сильченко Анатолий Анатольевич Корнеева Валерия Константиновна Азаров Григорий Александрович Кривальцевич Дмитрий Иосифович Кусин Руслан Анатольевич Бокань Григорий Алексеевич Лыков Игорь Юрьевич Кусин Алексей Русланович(73) Патентообладатели Государственное научное учреждение Институт порошковой металлургии Учреждение образования Белорусский государственный аграрный технический университет(57) Композиционный фильтр, содержащий корпус с подводящими и отводящими полостями, входными и выходными патрубками и размещенным в нем пакетом пластин из сеток полотняного или саржевого плетения с раздаточными каналами из прилегающих друг к другу синусоидально изогнутых проволок основы и утков в виде протяженных колодцев квадратного или прямоугольного сечения, отличающийся тем, что пластины в пакете выполнены в виде колец с внутренними эксцентричными отверстиями и установлены со смещением друг относительно друга.(56) 1. А.с. СССР 1036343, МПК 7 В 0125/20, 1983. 2. Третьяков А.Ф., Матурин Н.И., Колесников А.Г. и др.Пористые сетчатые материалы. - М. Машиностроение, 1984. - С. 112. 3. Патент РБ 4811, МПК 7 01 29/44, 2002. Предлагаемое техническое решение относится к системам очистки жидкостей и газов методами фильтрации и может быть использовано, например, для очистки воды, горючесмазочных материалов, воздуха и др. сред. Известны фильтры, в которых фильтрующий патрон выполнен из намотанной или приваренной фасонной проволоки или представляет собой чередующийся набор металлических шайб и промежуточных элементов, уложенных стопкой 1. Известны фильтры, выполненные из металлических или полимерных сеток полотняного или саржевого плетения. При этом фильтрующие ячейки квадратного или прямоугольного сечения образованы проволоками основы и утков 2. Вышеописанные фильтры обладают низкой грязеемкостью, а следовательно быстро забиваются и срок их службы низок. Они не могут задерживать частицы загрязнителя,размеры которых меньше размеров щелей. Наиболее близким к заявляемому является фильтр, содержащий корпус с подводящими и отводящими полостями, снабженный входным и выходным патрубками, и размещенным в нем пакете пластин с раздаточными и приемными каналами, пластины выполнены из сеток полотняного или саржевого плетения, раздаточные каналы образованы последовательным рядом щелей из прилегающих друг к другу синусоидально изогнутых проволок основы, расположенных в направлении движения фильтрата, а приемные каналы образованы из проволок основы и утков в виде протяженных колодцев квадратного или прямоугольного сечения, расположенных в направлении, перпендикулярном движению фильтрата 3. Недостатком такого фильтра является невысокая площадь фильтрации, что ограничивает его производительность, уменьшает грязеемкость и срок службы. Задача полезной модели - повышение производительности, грязеемкости и срока службы фильтров. Задача решается тем, что в известном фильтре, содержащем корпус с подводящими и отводящими полостями, снабженный входным и выходным патрубками и размещенный в нем пакет пластин из сеток полотняного или саржевого плетения с раздаточными каналами, образованными рядом щелей из прилегающих друг к другу синусоидально изогнутых проволок основы и приемными каналами, образованными из проволок основы и утков в виде протяженных колодцев квадратного или прямоугольного сечения, пластины в пакете выполнены в виде колец с внутренними эксцентричными отверстиями и установлены со смещением друг относительно друга. Сущность предлагаемой полезной модели поясняется следующими графическими изображениями. На фиг. 1 приведена схема фильтра, на фиг. 2 - сечение фильтрующего материала в направлении течения фильтрата (сечение А-А), на фиг. 3 сечение фильтрующего материала в направлении, перпендикулярном течению фильтрата (сечение Б-Б), на фиг. 4 кольцо, на фиг. 5 - смещение на угол 90 оси наружной образующей последующего кольца относительно такой же оси предыдущего кольца, на фиг. 6 - аксонометрия пакета пластин из колец. Фильтр состоит из корпуса 1, входного 2 и выходного 3 патрубков, подводящей 4 и отводящей 5 полостей, пакета пластин 6, набранного из сетчатых колец 11, раздаточных каналов 7, образованных проволоками основы 8, приемных каналов 10, образованных 2 1390 проволоками основы 8 и утков 9, сетчатые кольца 11 имеют наружные 12 и внутренние 13 образующие, кольца 11 образуют в пакете пластин 6 горизонтальные ребра 14. Фильтр работает следующим образом. Жидкость или газ, содержащие посторонние примеси в виде мельчайших частиц, поступает через входной патрубок 2 и подводящую полость 4 к наружной поверхности пакета пластин 6 и попадает в пространство, образованное ребрами 14, и далее многократно проходит через чередующиеся раздаточные каналы 7 и в виде щелей и приемных каналов 10 в виде колодцев квадратного или прямоугольного сечения. Посторонние примеси, размеры которых больше размера раздаточных каналов 7, задерживаются сразу в пространстве между ребрами 14. Посторонние примеси, размеры которых меньше размеров раздаточных каналов 7 и сумевшие пройти через первый ряд щелей раздаточных каналов 7, далее многократно проходят через раздаточные 7 и приемные 10 каналы, задерживаются в последних благодаря инерционному механизму осаждения, приводящему к прямому столкновению частиц загрязнителя с проволоками основы 8 и утков 9 и седиментации в приемных каналах 10. Действие этих механизмов усиливается благодаря самой гидродинамике потока ускорению при приближении к раздаточным каналам 7 и замедлению движения при прохождении приемных каналов 10. При этом посторонние примеси, замедляя свои скорости движения, оседают в приемных каналах 10, являющихся емкостями накопителями для отделяемых от жидкостей и газов посторонних частиц, что позволяет более равномерно осуществить фильтрацию по всему объему фильтра. Очищенная жидкость или газ выходит из пакета пластин 6 и попадает в отводящую полость 5 и далее в выходной патрубок 3. При этом наличие горизонтальных ребер 14 по наружной поверхности пакета пластин 6 значительно повышает поверхность фильтрации, а тем самым способствует повышению грязеемкости и ресурса работы фильтра, а также снижению гидравлического сопротивления фильтра и тем самым повышает его производительность. При такой конструкции фильтра достигается эффект глубинной фильтрации, т.к. очищаемая жидкость частично первоначально попадает в приемные каналы 10, а затем уже проходит через раздаточные каналы 7. При этом в приемных каналах 10 задерживаются частицы загрязнителя, размер которых больше раздаточных каналов 7. Такая конструкция фильтра проста в изготовлении, повышает площадь фильтрации в 1,53 раза по сравнению с прототипом, снижает его гидравлическое сопротивление, что приводит к повышению производительности фильтра, уменьшению потерь давления, повышает грязеемкость и срок службы фильтра. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
