Элемент объемного декоративного изображения

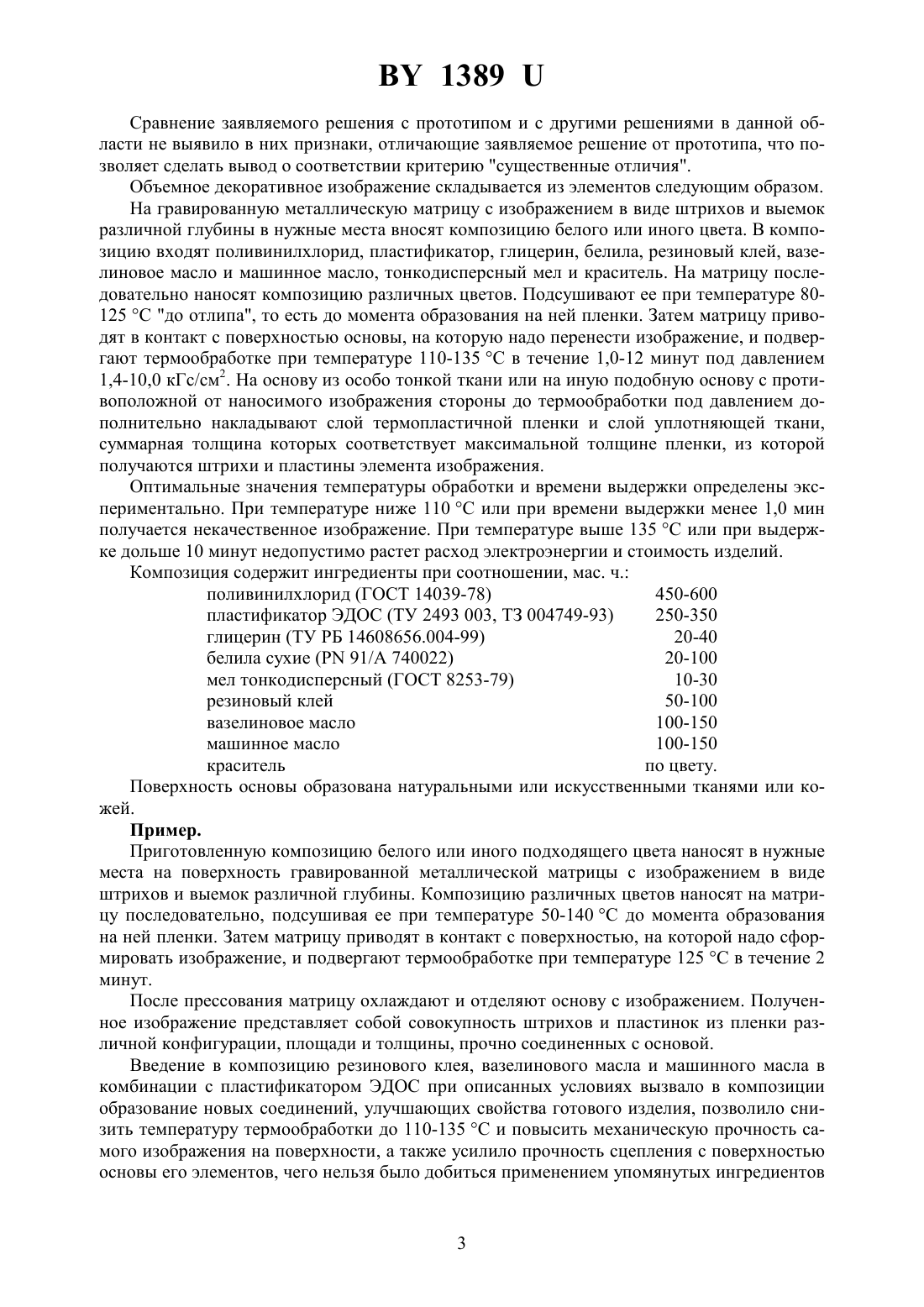

(51)44 1/24,29 43/18 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЭЛЕМЕНТ ОБЪЕМНОГО ДЕКОРАТИВНОГО ИЗОБРАЖЕНИЯ(71) Заявитель Чеченец Геннадий Николаевич(72) Автор Чеченец Геннадий Николаевич(73) Патентообладатель Чеченец Геннадий Николаевич(57) 1. Элемент объемного декоративного изображения, сформированный с помощью гравированной матрицы на поверхности основы, закрепленный на ней термообработкой под давлением, выполненный с использованием композиции, содержащей поливинилхлорид,пластификатор, глицерин, наполнитель и краситель, отличающийся тем, что в качестве наполнителя композиция содержит смесь белил и тонкодисперсного мела и дополнительно - резиновый клей, вазелиновое масло и машинное масло при следующем соотношении компонентов, мас. ч. поливинилхлорид 450-600 пластификатор 250-350 глицерин 20-40 белила 20-100 мел тонкодисперсный 10-30 резиновый клей 50-100 вазелиновое масло 100-150 машинное масло 100-150 краситель по цвету,при этом элемент изображения сформирован из пленки в виде штрихов и пластин с помощью матрицы с гравированным штрихом глубиной 0,1-3,5 мм. 2. Элемент объемного декоративного изображения по п. 1, отличающийся тем, что поверхность основы образована тканью или кожей. 3. Элемент объемного декоративного изображения по п. 1 или 2, отличающийся тем,что поверхность основы образована натуральными тканью или кожей. 4. Элемент объемного декоративного изображения по п. 1 или 2, отличающийся тем,что поверхность основы образована искусственными тканью или кожей. 5. Элемент объемного декоративного изображения по одному из пп. 1-4, отличающийся тем, что в качестве пластификатора композиция содержит пластификатор ЭДОС. 6. Элемент объемного декоративного изображения по одному из пп. 1-5, закрепленный на поверхности основы термообработкой под давлением, отличающийся тем, что при этом под основу помещены слой термопластичной пленки и слой уплотняющей ткани, суммарная толщина которых соответствует толщине штриха элемента изображения. 7. Элемент объемного декоративного изображения по одному из пп. 1-6, отличающийся тем, что термообработка проведена при температуре 80-125 С.(56) 1. Патент 4628, МПК В 29 С 43/20, В 44 С 1/24, С 0827/06, опубликован 2002.09.30 Офф. Бюлл.3 (34), Изобретения, полезные модели, промышленные образцы. 2. Патент 2761, МПК В 29 С 43/18, В 44 С 1/24, С 0827/06. - Опубл. 1999.06.30 // ОБ 2 (21) Изобретения, полезные модели, промышленные образцы (прототип). Полезная модель относится к конструктивным особенностям выполнения декоративного изображения на поверхности различной природы, в том числе на материалах с тканевой, кожаной или синтетической основой. Полезная модель может быть использована в текстильной, обувной, кожгалантерейной промышленности для изготовления изделий с различными изображениями. Известен способ формирования изображения на материалах различной природы 1. Для его получения послойно на нагретую металлическую матрицу с полимерной композицией накладывается основа, термопластичный материал и, при необходимости, подложка, а затем уплотняющая ткань. Затем заготовка прессуется под давлением 2000-2800 кг/м 2 при температуре 80-135 С в течение 1,5-8,0 мин. В композицию для формирования изображения на основе поливинилхлорида входят поливинилхлорид, пластификаторрастворитель (диоктилфталат, дибутилфталат, дибутилсебацинад, трикрезилфосфат),алюмосиликат, диоксид титана, слюду-мусковит, модифицирующую добавку из алкидных смол или эмаль на их основе, глицерин и катализатор. Композиция может включать красители и стабилизатор. Известен способ выполнения декоративной поверхности на изделии 2. Рисунок в металлической матрице заполняют пастой, которая при нагревании матрицы застывает. Для формирования заготовки на матрицу послойно наложены ткань и войлок. Заготовку подвергают термопрессованию в течение 20-40 сек после чего рисунок переходит на ткань. В состав пасты для формирования рисунка включены дибутилфталат, глицерин, двуокись титана, поливинилхлорид. В качестве подкрашивающей добавки используют цветную краску на масляной основе. Однако полученные в результате использования приведенных композиций конструкции обладают рядом недостатков, ограничивающих их использование. В частности, получаемые изделия имеют невысокие эксплуатационные характеристики низкую механическую прочность, неустойчивость окраски к воздействию физических и химических факторов, наличие миграции пигментов, быстрое разрушение изображения. Необходимость использования при термопрессовании высоких температур также ограничивает область их использования. Кроме того, использование диоксида титана как наполнителя и диоктилфталата или дибутилфталата в качестве пластификатора приводит к высокой себестоимости получаемых изделий. Задачей заявляемой полезной модели является получение изображения с улучшенными эксплуатационными характеристиками на поверхности применяемой основы. Поставленная задача решается тем, что при формировании на поверхности основы элементов объемного декоративного изображения используют пасту, композиция которой содержит поливинилхлорид, пластификатор, глицерин, наполнитель и, при необходимости, краситель. Композиция дополнительно содержит резиновый клей, вазелиновое масло и машинное масло, а в качестве наполнителя - смесь белил и тонкодисперсионного мела. Матрицу с пастой подсушивают, приведя в контакт с поверхностью нужной основы, и подвергают термообработке под давлением. Сопоставительный анализ показывает отличия заявляемой конструкции от прототипа. Таким образом, она соответствует критерию новизна. 2 1389 Сравнение заявляемого решения с прототипом и с другими решениями в данной области не выявило в них признаки, отличающие заявляемое решение от прототипа, что позволяет сделать вывод о соответствии критерию существенные отличия. Объемное декоративное изображение складывается из элементов следующим образом. На гравированную металлическую матрицу с изображением в виде штрихов и выемок различной глубины в нужные места вносят композицию белого или иного цвета. В композицию входят поливинилхлорид, пластификатор, глицерин, белила, резиновый клей, вазелиновое масло и машинное масло, тонкодисперсный мел и краситель. На матрицу последовательно наносят композицию различных цветов. Подсушивают ее при температуре 80125 С до отлипа, то есть до момента образования на ней пленки. Затем матрицу приводят в контакт с поверхностью основы, на которую надо перенести изображение, и подвергают термообработке при температуре 110-135 С в течение 1,0-12 минут под давлением 1,4-10,0 кГс/см 2. На основу из особо тонкой ткани или на иную подобную основу с противоположной от наносимого изображения стороны до термообработки под давлением дополнительно накладывают слой термопластичной пленки и слой уплотняющей ткани,суммарная толщина которых соответствует максимальной толщине пленки, из которой получаются штрихи и пластины элемента изображения. Оптимальные значения температуры обработки и времени выдержки определены экспериментально. При температуре ниже 110 С или при времени выдержки менее 1,0 мин получается некачественное изображение. При температуре выше 135 С или при выдержке дольше 10 минут недопустимо растет расход электроэнергии и стоимость изделий. Композиция содержит ингредиенты при соотношении, мас. ч. поливинилхлорид (ГОСТ 14039-78) 450-600 пластификатор ЭДОС (ТУ 2493 003, ТЗ 004749-93) 250-350 глицерин (ТУ РБ 14608656.004-99) 20-40 белила сухие ( 91/А 740022) 20-100 мел тонкодисперсный (ГОСТ 8253-79) 10-30 резиновый клей 50-100 вазелиновое масло 100-150 машинное масло 100-150 краситель по цвету. Поверхность основы образована натуральными или искусственными тканями или кожей. Пример. Приготовленную композицию белого или иного подходящего цвета наносят в нужные места на поверхность гравированной металлической матрицы с изображением в виде штрихов и выемок различной глубины. Композицию различных цветов наносят на матрицу последовательно, подсушивая ее при температуре 50-140 С до момента образования на ней пленки. Затем матрицу приводят в контакт с поверхностью, на которой надо сформировать изображение, и подвергают термообработке при температуре 125 С в течение 2 минут. После прессования матрицу охлаждают и отделяют основу с изображением. Полученное изображение представляет собой совокупность штрихов и пластинок из пленки различной конфигурации, площади и толщины, прочно соединенных с основой. Введение в композицию резинового клея, вазелинового масла и машинного масла в комбинации с пластификатором ЭДОС при описанных условиях вызвало в композиции образование новых соединений, улучшающих свойства готового изделия, позволило снизить температуру термообработки до 110-135 С и повысить механическую прочность самого изображения на поверхности, а также усилило прочность сцепления с поверхностью основы его элементов, чего нельзя было добиться применением упомянутых ингредиентов 1389 по отдельности. Это привело к снижению истираемости и увеличению устойчивости изделия как к многократному изгибанию, так и к сопротивлению разрыву. Проведены испытания образцов по ГОСТ 9733.0-9733.277. Результаты испытаний приведены в таблице Испытания Устойчивость окраски к поту Устойчивость окраски к дистиллированной воде Устойчивость окраски к сухому трению Устойчивость окраски к стиркам Устойчивость окраски к заварке Таким образом, поставленная задача решена и достигнута цель получения на поверхности основы элементов декоративного изображения с улучшенными эксплуатационными характеристиками. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
