Композиционный фильтр

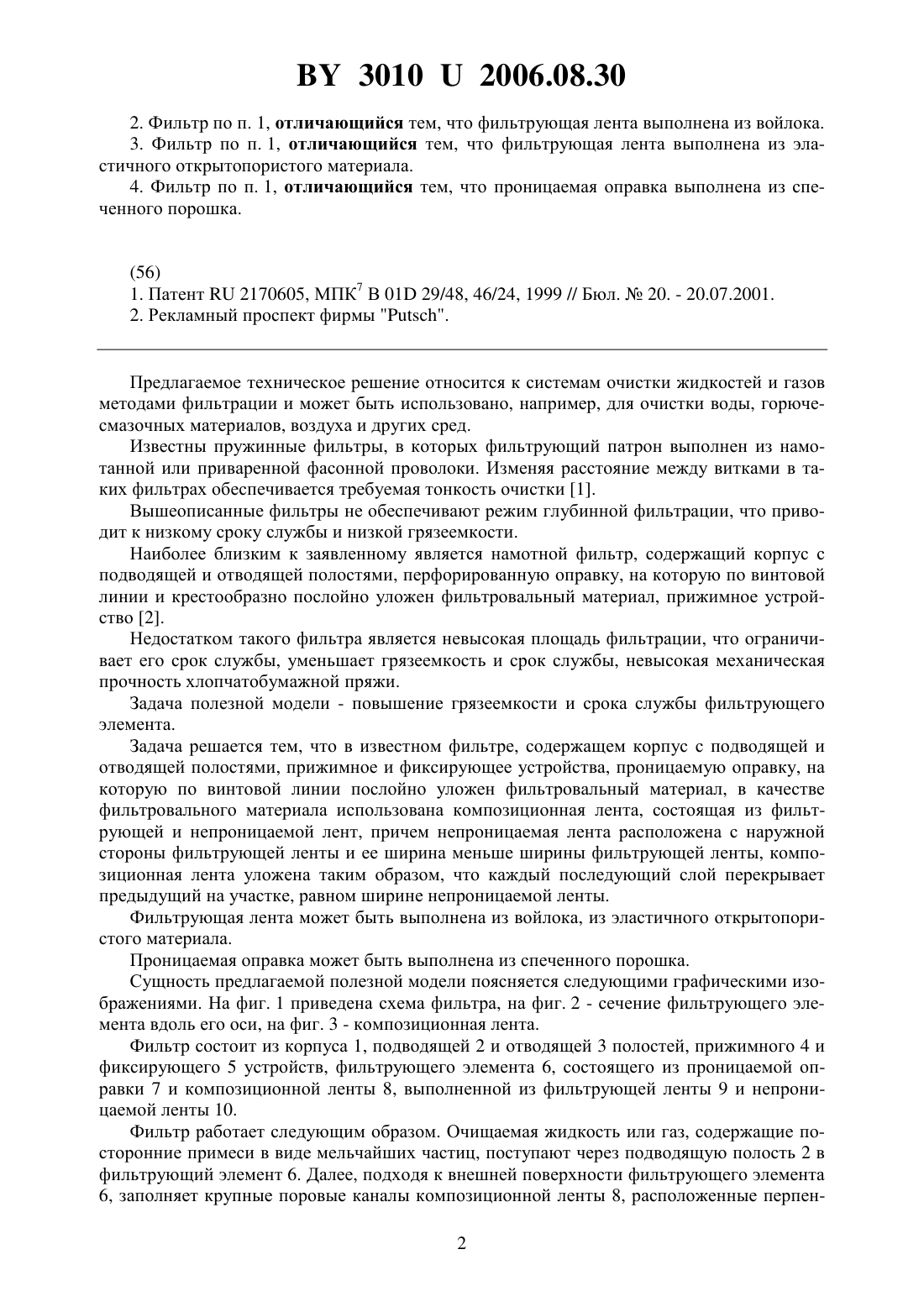

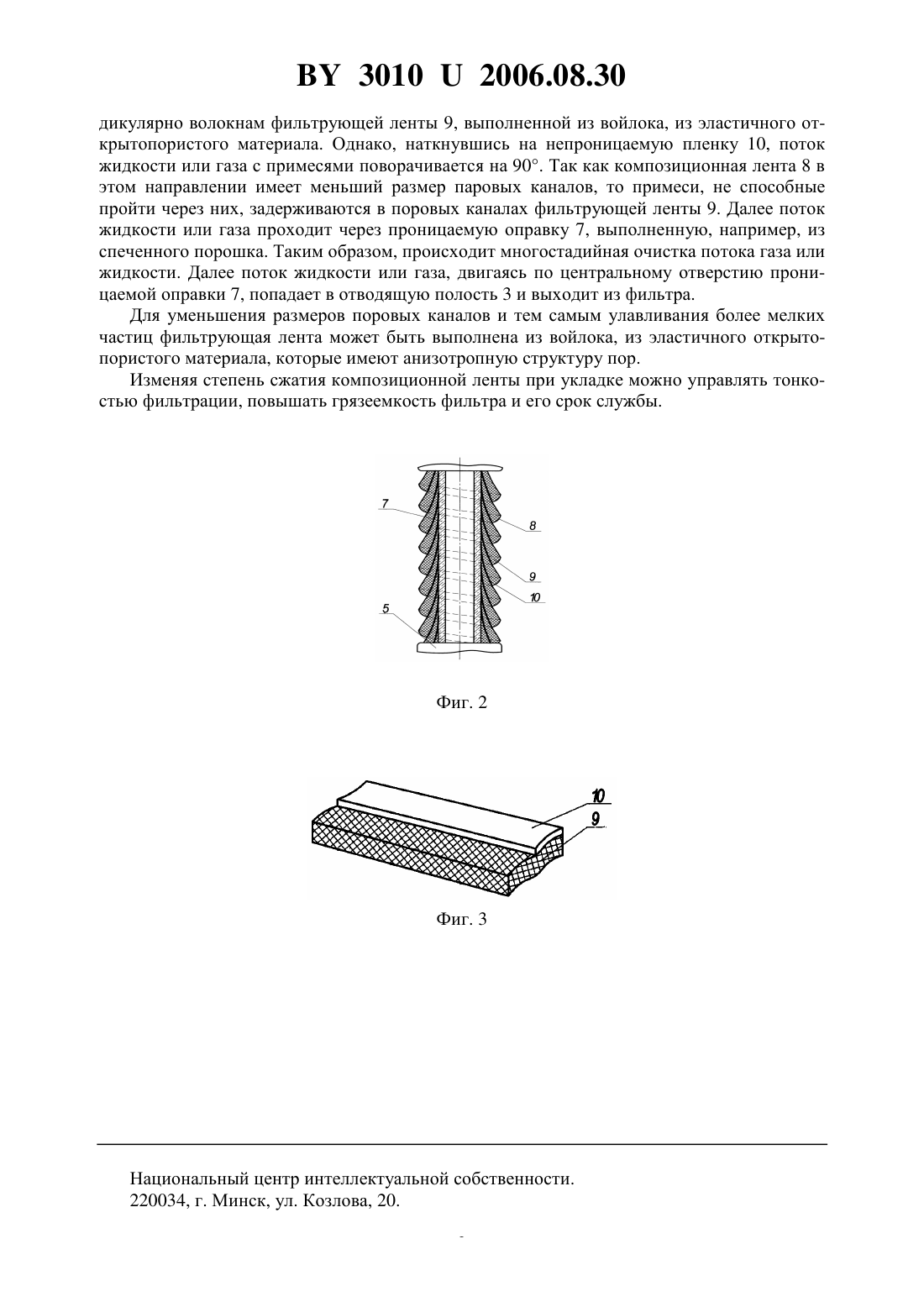

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Учреждение образования Белорусский государственный аграрный технический университет Открытое акционерное общество Березовский мотороремонтный завод Государственное научное учреждение Институт порошковой металлургии(72) Авторы Капцевич Вячеслав Михайлович Бохан Николай Иванович Азаров Григорий Александрович Кривальцевич Дмитрий Иосифович Маршина Елена Александровна Наркевич Николай Николаевич Витязь Александр Александрович Лисай Николай Константинович Кусин Алексей Русланович Кусин Руслан Анатольевич Денисевич Сергей Викторович(73) Патентообладатели Учреждение образования Белорусский государственный аграрный технический университет Открытое акционерное общество Березовский мотороремонтный завод Государственное научное учреждение Институт порошковой металлургии(57) 1. Композиционный фильтр, содержащий корпус с подводящей и отводящей полостями, прижимное и фиксирующее устройства, проницаемую оправку, на которую по винтовой линии послойно уложен фильтровальный материал, отличающийся тем, что в качестве фильтровального материала использована композиционная лента, состоящая из фильтрующей и непроницаемой лент, причем непроницаемая лента расположена с наружной стороны фильтрующей ленты и ее ширина меньше ширины фильтрующей ленты,композиционная лента уложена таким образом, что каждый последующий слой перекрывает предыдущий на участке, равном ширине непроницаемой ленты. 30102006.08.30 2. Фильтр по п. 1, отличающийся тем, что фильтрующая лента выполнена из войлока. 3. Фильтр по п. 1, отличающийся тем, что фильтрующая лента выполнена из эластичного открытопористого материала. 4. Фильтр по п. 1, отличающийся тем, что проницаемая оправка выполнена из спеченного порошка.(56) 1. Патент 2170605, МПК 7 В 01 29/48, 46/24, 1999 // Бюл.20. - 20.07.2001. 2. Рекламный проспект фирмы . Предлагаемое техническое решение относится к системам очистки жидкостей и газов методами фильтрации и может быть использовано, например, для очистки воды, горючесмазочных материалов, воздуха и других сред. Известны пружинные фильтры, в которых фильтрующий патрон выполнен из намотанной или приваренной фасонной проволоки. Изменяя расстояние между витками в таких фильтрах обеспечивается требуемая тонкость очистки 1. Вышеописанные фильтры не обеспечивают режим глубинной фильтрации, что приводит к низкому сроку службы и низкой грязеемкости. Наиболее близким к заявленному является намотной фильтр, содержащий корпус с подводящей и отводящей полостями, перфорированную оправку, на которую по винтовой линии и крестообразно послойно уложен фильтровальный материал, прижимное устройство 2. Недостатком такого фильтра является невысокая площадь фильтрации, что ограничивает его срок службы, уменьшает грязеемкость и срок службы, невысокая механическая прочность хлопчатобумажной пряжи. Задача полезной модели - повышение грязеемкости и срока службы фильтрующего элемента. Задача решается тем, что в известном фильтре, содержащем корпус с подводящей и отводящей полостями, прижимное и фиксирующее устройства, проницаемую оправку, на которую по винтовой линии послойно уложен фильтровальный материал, в качестве фильтровального материала использована композиционная лента, состоящая из фильтрующей и непроницаемой лент, причем непроницаемая лента расположена с наружной стороны фильтрующей ленты и ее ширина меньше ширины фильтрующей ленты, композиционная лента уложена таким образом, что каждый последующий слой перекрывает предыдущий на участке, равном ширине непроницаемой ленты. Фильтрующая лента может быть выполнена из войлока, из эластичного открытопористого материала. Проницаемая оправка может быть выполнена из спеченного порошка. Сущность предлагаемой полезной модели поясняется следующими графическими изображениями. На фиг. 1 приведена схема фильтра, на фиг. 2 - сечение фильтрующего элемента вдоль его оси, на фиг. 3 - композиционная лента. Фильтр состоит из корпуса 1, подводящей 2 и отводящей 3 полостей, прижимного 4 и фиксирующего 5 устройств, фильтрующего элемента 6, состоящего из проницаемой оправки 7 и композиционной ленты 8, выполненной из фильтрующей ленты 9 и непроницаемой ленты 10. Фильтр работает следующим образом. Очищаемая жидкость или газ, содержащие посторонние примеси в виде мельчайших частиц, поступают через подводящую полость 2 в фильтрующий элемент 6. Далее, подходя к внешней поверхности фильтрующего элемента 6, заполняет крупные поровые каналы композиционной ленты 8, расположенные перпен 2 30102006.08.30 дикулярно волокнам фильтрующей ленты 9, выполненной из войлока, из эластичного открытопористого материала. Однако, наткнувшись на непроницаемую пленку 10, поток жидкости или газа с примесями поворачивается на 90. Так как композиционная лента 8 в этом направлении имеет меньший размер паровых каналов, то примеси, не способные пройти через них, задерживаются в поровых каналах фильтрующей ленты 9. Далее поток жидкости или газа проходит через проницаемую оправку 7, выполненную, например, из спеченного порошка. Таким образом, происходит многостадийная очистка потока газа или жидкости. Далее поток жидкости или газа, двигаясь по центральному отверстию проницаемой оправки 7, попадает в отводящую полость 3 и выходит из фильтра. Для уменьшения размеров поровых каналов и тем самым улавливания более мелких частиц фильтрующая лента может быть выполнена из войлока, из эластичного открытопористого материала, которые имеют анизотропную структуру пор. Изменяя степень сжатия композиционной ленты при укладке можно управлять тонкостью фильтрации, повышать грязеемкость фильтра и его срок службы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
