Устройство для импрегнирования древесины

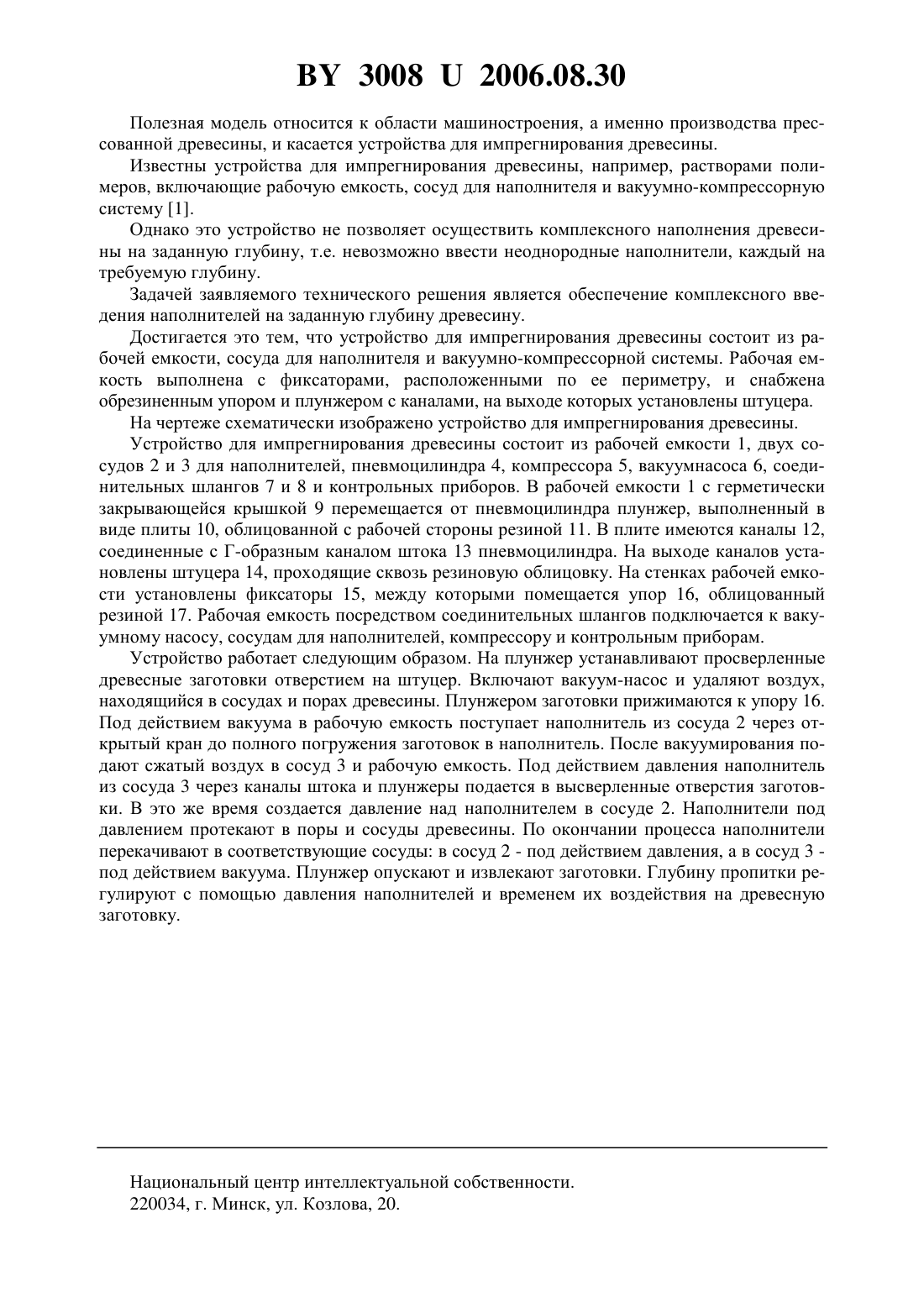

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ИМПРЕГНИРОВАНИЯ ДРЕВЕСИНЫ(71) Заявитель Учреждение образования Белорусский государственный университет транспорта(72) Авторы Терешко Юрий Демьянович Екименко Алексей Николаевич Колдаева Светлана Николаевна Колдаев Олег Юрьевич(73) Патентообладатель Учреждение образования Белорусский государственный университет транспорта(57) Устройство для импрегнирования древесины, включающее рабочую емкость, сосуд для наполнителя и вакуумно-компрессорную систему, отличающееся тем, что рабочая емкость выполнена с фиксаторами, установленными по ее периметру, и снабжена обрезиненным упором и плунжером с каналами, на выходе которых установлены штуцера. 30082006.08.30 Полезная модель относится к области машиностроения, а именно производства прессованной древесины, и касается устройства для импрегнирования древесины. Известны устройства для импрегнирования древесины, например, растворами полимеров, включающие рабочую емкость, сосуд для наполнителя и вакуумно-компрессорную систему 1. Однако это устройство не позволяет осуществить комплексного наполнения древесины на заданную глубину, т.е. невозможно ввести неоднородные наполнители, каждый на требуемую глубину. Задачей заявляемого технического решения является обеспечение комплексного введения наполнителей на заданную глубину древесину. Достигается это тем, что устройство для импрегнирования древесины состоит из рабочей емкости, сосуда для наполнителя и вакуумно-компрессорной системы. Рабочая емкость выполнена с фиксаторами, расположенными по ее периметру, и снабжена обрезиненным упором и плунжером с каналами, на выходе которых установлены штуцера. На чертеже схематически изображено устройство для импрегнирования древесины. Устройство для импрегнирования древесины состоит из рабочей емкости 1, двух сосудов 2 и 3 для наполнителей, пневмоцилиндра 4, компрессора 5, вакуумнасоса 6, соединительных шлангов 7 и 8 и контрольных приборов. В рабочей емкости 1 с герметически закрывающейся крышкой 9 перемещается от пневмоцилиндра плунжер, выполненный в виде плиты 10, облицованной с рабочей стороны резиной 11. В плите имеются каналы 12,соединенные с Г-образным каналом штока 13 пневмоцилиндра. На выходе каналов установлены штуцера 14, проходящие сквозь резиновую облицовку. На стенках рабочей емкости установлены фиксаторы 15, между которыми помещается упор 16, облицованный резиной 17. Рабочая емкость посредством соединительных шлангов подключается к вакуумному насосу, сосудам для наполнителей, компрессору и контрольным приборам. Устройство работает следующим образом. На плунжер устанавливают просверленные древесные заготовки отверстием на штуцер. Включают вакуум-насос и удаляют воздух,находящийся в сосудах и порах древесины. Плунжером заготовки прижимаются к упору 16. Под действием вакуума в рабочую емкость поступает наполнитель из сосуда 2 через открытый кран до полного погружения заготовок в наполнитель. После вакуумирования подают сжатый воздух в сосуд 3 и рабочую емкость. Под действием давления наполнитель из сосуда 3 через каналы штока и плунжеры подается в высверленные отверстия заготовки. В это же время создается давление над наполнителем в сосуде 2. Наполнители под давлением протекают в поры и сосуды древесины. По окончании процесса наполнители перекачивают в соответствующие сосуды в сосуд 2 - под действием давления, а в сосуд 3 под действием вакуума. Плунжер опускают и извлекают заготовки. Глубину пропитки регулируют с помощью давления наполнителей и временем их воздействия на древесную заготовку. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
