Двухобъективная фотовидеокамера

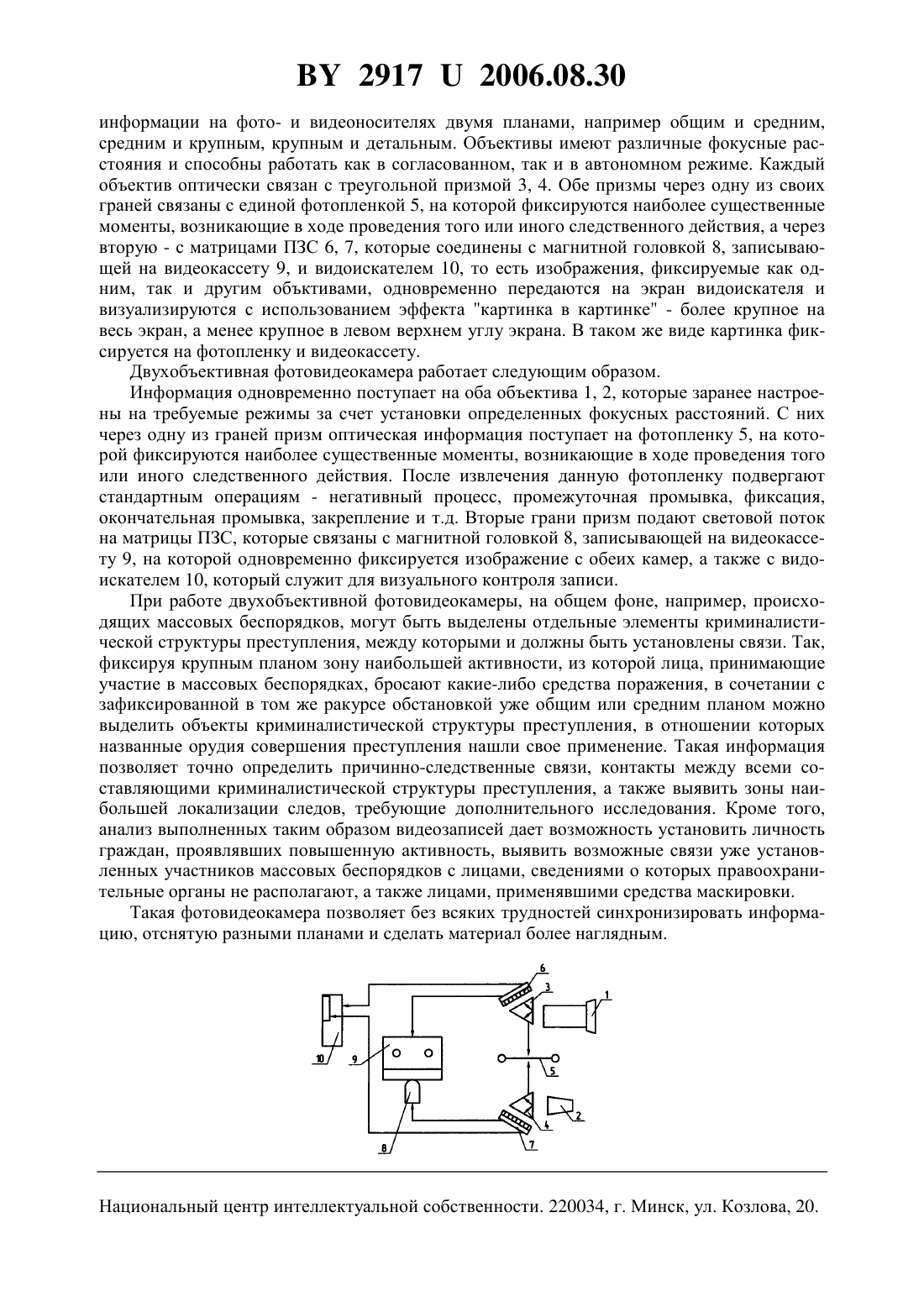

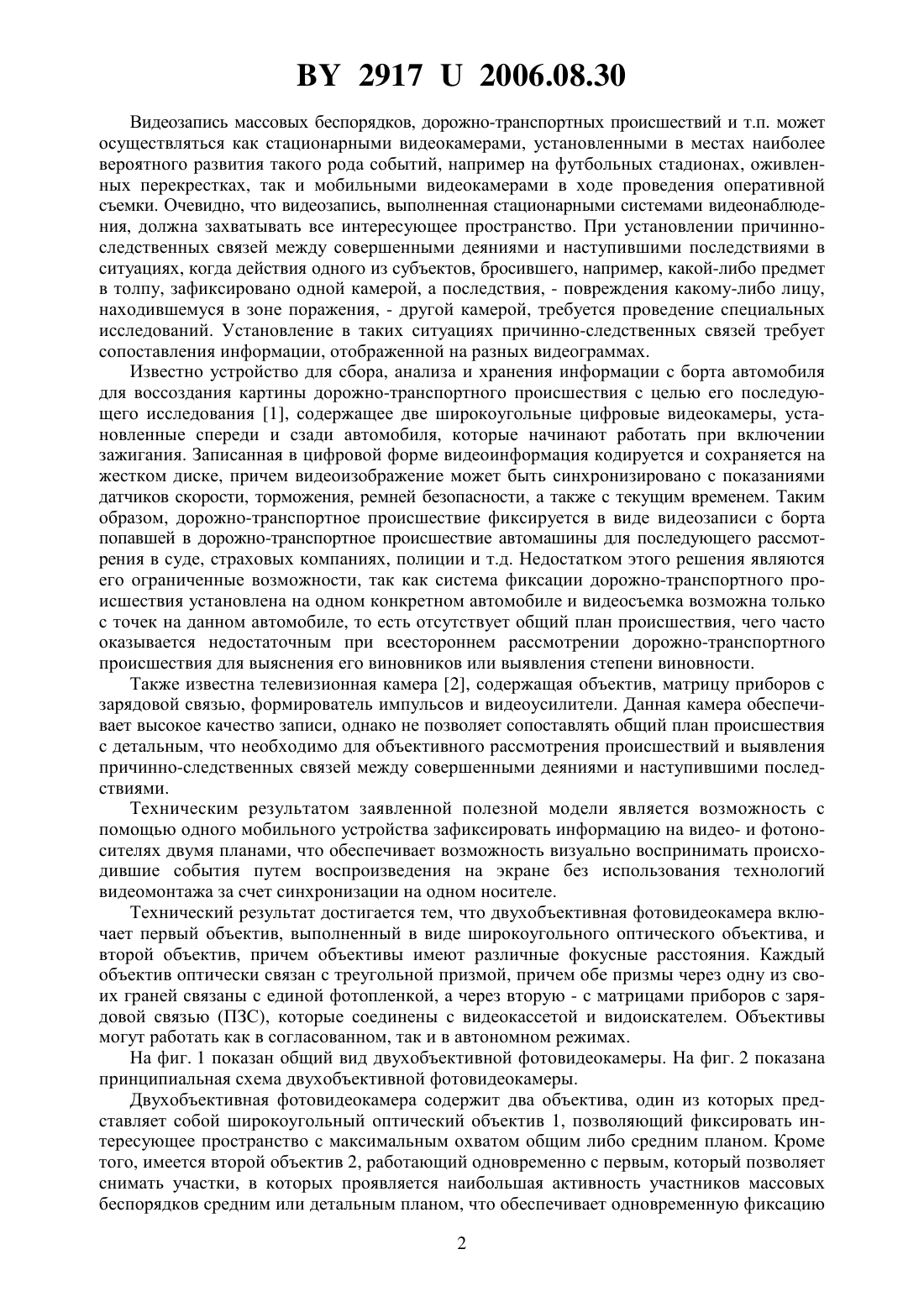

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Юридический колледж Белорусского государственного университета(72) Автор Гучок Александр Евгеньевич(73) Патентообладатель Учреждение образования Юридический колледж Белорусского государственного университета(57) 1. Двухобъективная фотовидеокамера, включающая объектив, матрицы приборов с зарядовой связью и видоискатель, отличающаяся тем, что объектив выполнен в виде широкоугольного оптического объектива, дополнительно установлен второй объектив,причем объективы имеют различные фокусные расстояния, каждый объектив оптически связан с треугольной призмой, причем обе призмы через одну из своих граней связаны с единой фотопленкой, а через вторую - с матрицами приборов с зарядовой связью, которые соединены с видеокассетой и видоискателем. 2. Фотовидеокамера по п. 1, отличающаяся тем, что объективы установлены с возможностью работы в согласованном режиме. 3. Фотовидеокамера по п. 1, отличающаяся тем, что объективы установлены с возможностью работы в автономном режиме. Фиг. 1 Полезная модель относится к криминалистической технике, а именно к специальным техническим средствам фиксации, например, следственных действий, массовых беспорядков, дорожно-транспортных происшествий и т.п. на видеоносители для последующего рассмотрения и объективного анализа видеозаписей. 29172006.08.30 Видеозапись массовых беспорядков, дорожно-транспортных происшествий и т.п. может осуществляться как стационарными видеокамерами, установленными в местах наиболее вероятного развития такого рода событий, например на футбольных стадионах, оживленных перекрестках, так и мобильными видеокамерами в ходе проведения оперативной съемки. Очевидно, что видеозапись, выполненная стационарными системами видеонаблюдения, должна захватывать все интересующее пространство. При установлении причинноследственных связей между совершенными деяниями и наступившими последствиями в ситуациях, когда действия одного из субъектов, бросившего, например, какой-либо предмет в толпу, зафиксировано одной камерой, а последствия, - повреждения какому-либо лицу,находившемуся в зоне поражения, - другой камерой, требуется проведение специальных исследований. Установление в таких ситуациях причинно-следственных связей требует сопоставления информации, отображенной на разных видеограммах. Известно устройство для сбора, анализа и хранения информации с борта автомобиля для воссоздания картины дорожно-транспортного происшествия с целью его последующего исследования 1, содержащее две широкоугольные цифровые видеокамеры, установленные спереди и сзади автомобиля, которые начинают работать при включении зажигания. Записанная в цифровой форме видеоинформация кодируется и сохраняется на жестком диске, причем видеоизображение может быть синхронизировано с показаниями датчиков скорости, торможения, ремней безопасности, а также с текущим временем. Таким образом, дорожно-транспортное происшествие фиксируется в виде видеозаписи с борта попавшей в дорожно-транспортное происшествие автомашины для последующего рассмотрения в суде, страховых компаниях, полиции и т.д. Недостатком этого решения являются его ограниченные возможности, так как система фиксации дорожно-транспортного происшествия установлена на одном конкретном автомобиле и видеосъемка возможна только с точек на данном автомобиле, то есть отсутствует общий план происшествия, чего часто оказывается недостаточным при всестороннем рассмотрении дорожно-транспортного происшествия для выяснения его виновников или выявления степени виновности. Также известна телевизионная камера 2, содержащая объектив, матрицу приборов с зарядовой связью, формирователь импульсов и видеоусилители. Данная камера обеспечивает высокое качество записи, однако не позволяет сопоставлять общий план происшествия с детальным, что необходимо для объективного рассмотрения происшествий и выявления причинно-следственных связей между совершенными деяниями и наступившими последствиями. Техническим результатом заявленной полезной модели является возможность с помощью одного мобильного устройства зафиксировать информацию на видео- и фотоносителях двумя планами, что обеспечивает возможность визуально воспринимать происходившие события путем воспроизведения на экране без использования технологий видеомонтажа за счет синхронизации на одном носителе. Технический результат достигается тем, что двухобъективная фотовидеокамера включает первый объектив, выполненный в виде широкоугольного оптического объектива, и второй объектив, причем объективы имеют различные фокусные расстояния. Каждый объектив оптически связан с треугольной призмой, причем обе призмы через одну из своих граней связаны с единой фотопленкой, а через вторую - с матрицами приборов с зарядовой связью (ПЗС), которые соединены с видеокассетой и видоискателем. Объективы могут работать как в согласованном, так и в автономном режимах. На фиг. 1 показан общий вид двухобъективной фотовидеокамеры. На фиг. 2 показана принципиальная схема двухобъективной фотовидеокамеры. Двухобъективная фотовидеокамера содержит два объектива, один из которых представляет собой широкоугольный оптический объектив 1, позволяющий фиксировать интересующее пространство с максимальным охватом общим либо средним планом. Кроме того, имеется второй объектив 2, работающий одновременно с первым, который позволяет снимать участки, в которых проявляется наибольшая активность участников массовых беспорядков средним или детальным планом, что обеспечивает одновременную фиксацию 2 29172006.08.30 информации на фото- и видеоносителях двумя планами, например общим и средним,средним и крупным, крупным и детальным. Объективы имеют различные фокусные расстояния и способны работать как в согласованном, так и в автономном режиме. Каждый объектив оптически связан с треугольной призмой 3, 4. Обе призмы через одну из своих граней связаны с единой фотопленкой 5, на которой фиксируются наиболее существенные моменты, возникающие в ходе проведения того или иного следственного действия, а через вторую - с матрицами ПЗС 6, 7, которые соединены с магнитной головкой 8, записывающей на видеокассету 9, и видоискателем 10, то есть изображения, фиксируемые как одним, так и другим объктивами, одновременно передаются на экран видоискателя и визуализируются с использованием эффекта картинка в картинке - более крупное на весь экран, а менее крупное в левом верхнем углу экрана. В таком же виде картинка фиксируется на фотопленку и видеокассету. Двухобъективная фотовидеокамера работает следующим образом. Информация одновременно поступает на оба объектива 1, 2, которые заранее настроены на требуемые режимы за счет установки определенных фокусных расстояний. С них через одну из граней призм оптическая информация поступает на фотопленку 5, на которой фиксируются наиболее существенные моменты, возникающие в ходе проведения того или иного следственного действия. После извлечения данную фотопленку подвергают стандартным операциям - негативный процесс, промежуточная промывка, фиксация,окончательная промывка, закрепление и т.д. Вторые грани призм подают световой поток на матрицы ПЗС, которые связаны с магнитной головкой 8, записывающей на видеокассету 9, на которой одновременно фиксируется изображение с обеих камер, а также с видоискателем 10, который служит для визуального контроля записи. При работе двухобъективной фотовидеокамеры, на общем фоне, например, происходящих массовых беспорядков, могут быть выделены отдельные элементы криминалистической структуры преступления, между которыми и должны быть установлены связи. Так,фиксируя крупным планом зону наибольшей активности, из которой лица, принимающие участие в массовых беспорядках, бросают какие-либо средства поражения, в сочетании с зафиксированной в том же ракурсе обстановкой уже общим или средним планом можно выделить объекты криминалистической структуры преступления, в отношении которых названные орудия совершения преступления нашли свое применение. Такая информация позволяет точно определить причинно-следственные связи, контакты между всеми составляющими криминалистической структуры преступления, а также выявить зоны наибольшей локализации следов, требующие дополнительного исследования. Кроме того,анализ выполненных таким образом видеозаписей дает возможность установить личность граждан, проявлявших повышенную активность, выявить возможные связи уже установленных участников массовых беспорядков с лицами, сведениями о которых правоохранительные органы не располагают, а также лицами, применявшими средства маскировки. Такая фотовидеокамера позволяет без всяких трудностей синхронизировать информацию, отснятую разными планами и сделать материал более наглядным. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
