Устройство защиты изделий, ценных бумаг и документов

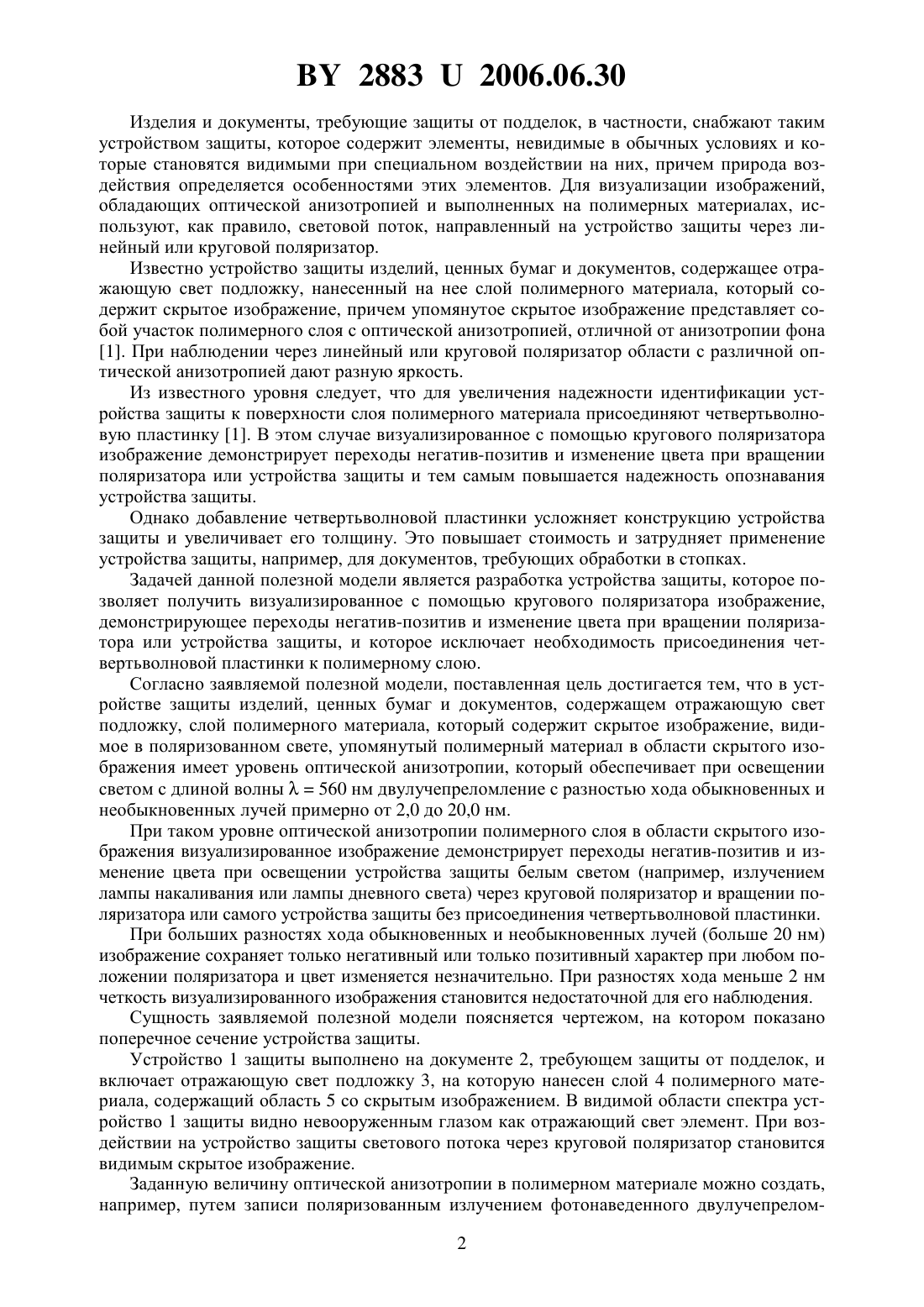

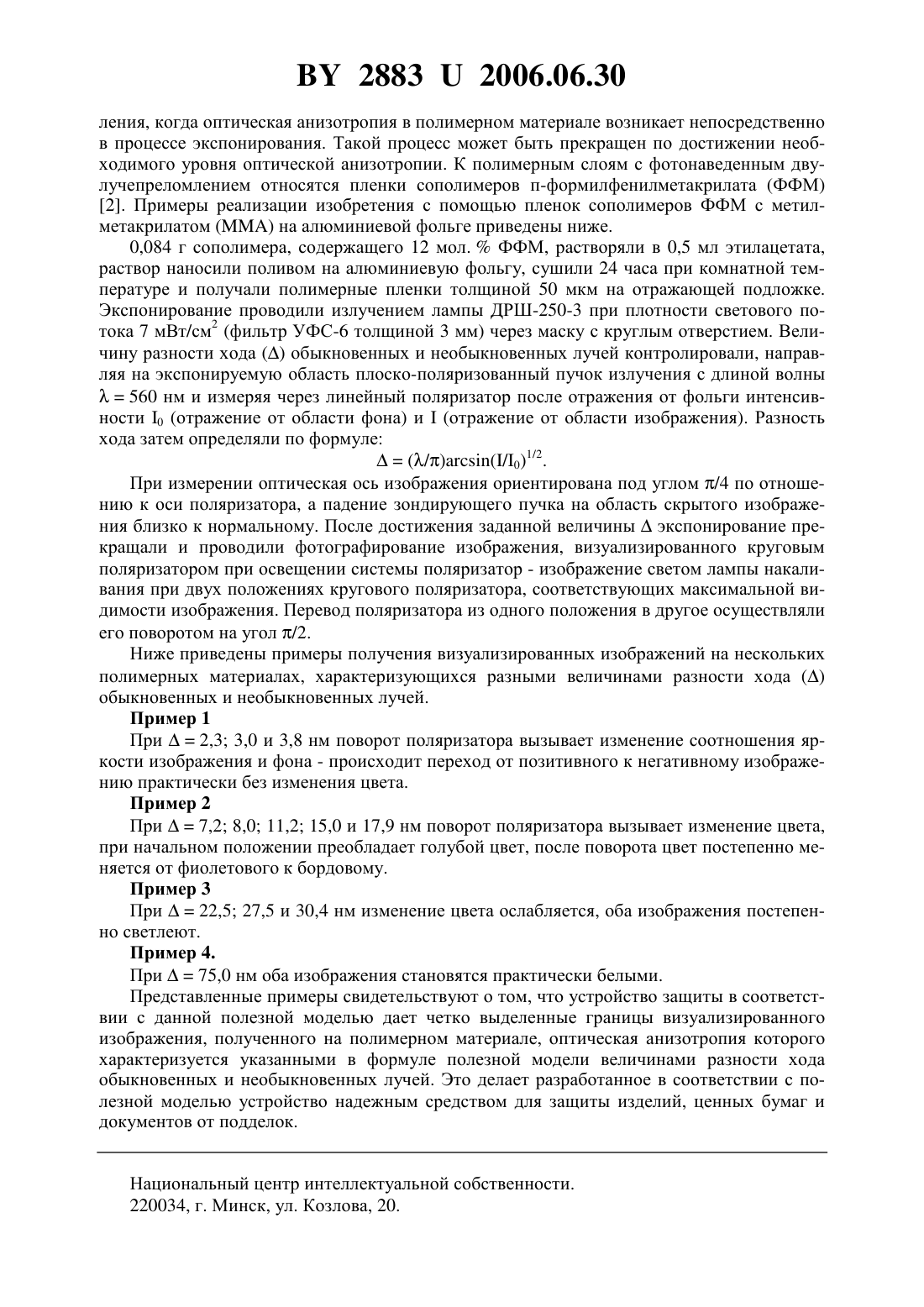

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Республиканское научнотехническое унитарное предприятие КРИПТОТЕХ Департамента государственных знаков Министерства финансов Республики Беларусь Белорусский государственный университет(72) Авторы Могильный Владимир Васильевич Станкевич Александр Ильич Гореленко Александр Яковлевич Корочкин Леон Сергеевич Губарева Елена Георгиевна(73) Патентообладатели Республиканское научно-техническое унитарное предприятие КРИПТОТЕХ Департамента государственных знаков Министерства финансов Республики Беларусь Белорусский государственный университет(57) Устройство защиты изделий, ценных бумаг и документов, содержащее отражающую свет подложку, нанесенный на нее слой полимерного материала, который содержит скрытое изображение, видимое в поляризованном свете, отличающееся тем, что упомянутый полимерный материал в области скрытого изображения имеет уровень оптической анизотропии, который обеспечивает при освещении светом с длиной волны 560 нм двулучепреломление с разностью хода обыкновенных и необыкновенных лучей примерно от 2,0 до 20,0 нм.(56) 1.6124970 А, 2000. 2. заявка РБ а 20030109, 2003, решение о выдаче патента от 13.10.2005. Полезная модель относится к устройствам идентификации подлинности промышленной продукции, ценных бумаг, кредитных карточек и других изделий и документов, требующих защиты от подделок, в частности к устройствам защиты, выполненным с использованием полимерных материалов. 28832006.06.30 Изделия и документы, требующие защиты от подделок, в частности, снабжают таким устройством защиты, которое содержит элементы, невидимые в обычных условиях и которые становятся видимыми при специальном воздействии на них, причем природа воздействия определяется особенностями этих элементов. Для визуализации изображений,обладающих оптической анизотропией и выполненных на полимерных материалах, используют, как правило, световой поток, направленный на устройство защиты через линейный или круговой поляризатор. Известно устройство защиты изделий, ценных бумаг и документов, содержащее отражающую свет подложку, нанесенный на нее слой полимерного материала, который содержит скрытое изображение, причем упомянутое скрытое изображение представляет собой участок полимерного слоя с оптической анизотропией, отличной от анизотропии фона 1. При наблюдении через линейный или круговой поляризатор области с различной оптической анизотропией дают разную яркость. Из известного уровня следует, что для увеличения надежности идентификации устройства защиты к поверхности слоя полимерного материала присоединяют четвертьволновую пластинку 1. В этом случае визуализированное с помощью кругового поляризатора изображение демонстрирует переходы негатив-позитив и изменение цвета при вращении поляризатора или устройства защиты и тем самым повышается надежность опознавания устройства защиты. Однако добавление четвертьволновой пластинки усложняет конструкцию устройства защиты и увеличивает его толщину. Это повышает стоимость и затрудняет применение устройства защиты, например, для документов, требующих обработки в стопках. Задачей данной полезной модели является разработка устройства защиты, которое позволяет получить визуализированное с помощью кругового поляризатора изображение,демонстрирующее переходы негатив-позитив и изменение цвета при вращении поляризатора или устройства защиты, и которое исключает необходимость присоединения четвертьволновой пластинки к полимерному слою. Согласно заявляемой полезной модели, поставленная цель достигается тем, что в устройстве защиты изделий, ценных бумаг и документов, содержащем отражающую свет подложку, слой полимерного материала, который содержит скрытое изображение, видимое в поляризованном свете, упомянутый полимерный материал в области скрытого изображения имеет уровень оптической анизотропии, который обеспечивает при освещении светом с длиной волны 560 нм двулучепреломление с разностью хода обыкновенных и необыкновенных лучей примерно от 2,0 до 20,0 нм. При таком уровне оптической анизотропии полимерного слоя в области скрытого изображения визуализированное изображение демонстрирует переходы негатив-позитив и изменение цвета при освещении устройства защиты белым светом (например, излучением лампы накаливания или лампы дневного света) через круговой поляризатор и вращении поляризатора или самого устройства защиты без присоединения четвертьволновой пластинки. При больших разностях хода обыкновенных и необыкновенных лучей (больше 20 нм) изображение сохраняет только негативный или только позитивный характер при любом положении поляризатора и цвет изменяется незначительно. При разностях хода меньше 2 нм четкость визуализированного изображения становится недостаточной для его наблюдения. Сущность заявляемой полезной модели поясняется чертежом, на котором показано поперечное сечение устройства защиты. Устройство 1 защиты выполнено на документе 2, требующем защиты от подделок, и включает отражающую свет подложку 3, на которую нанесен слой 4 полимерного материала, содержащий область 5 со скрытым изображением. В видимой области спектра устройство 1 защиты видно невооруженным глазом как отражающий свет элемент. При воздействии на устройство защиты светового потока через круговой поляризатор становится видимым скрытое изображение. Заданную величину оптической анизотропии в полимерном материале можно создать,например, путем записи поляризованным излучением фотонаведенного двулучепрелом 2 28832006.06.30 ления, когда оптическая анизотропия в полимерном материале возникает непосредственно в процессе экспонирования. Такой процесс может быть прекращен по достижении необходимого уровня оптической анизотропии. К полимерным слоям с фотонаведенным двулучепреломлением относятся пленки сополимеров п-формилфенилметакрилата (ФФМ) 2. Примеры реализации изобретения с помощью пленок сополимеров ФФМ с метилметакрилатомна алюминиевой фольге приведены ниже. 0,084 г сополимера, содержащего 12 мол.ФФМ, растворяли в 0,5 мл этилацетата,раствор наносили поливом на алюминиевую фольгу, сушили 24 часа при комнатной температуре и получали полимерные пленки толщиной 50 мкм на отражающей подложке. Экспонирование проводили излучением лампы ДРШ-250-3 при плотности светового потока 7 мВт/см 2 (фильтр УФС-6 толщиной 3 мм) через маску с круглым отверстием. Величину разности ходаобыкновенных и необыкновенных лучей контролировали, направляя на экспонируемую область плоско-поляризованный пучок излучения с длиной волны 560 нм и измеряя через линейный поляризатор после отражения от фольги интенсивности 0 (отражение от области фона) и(отражение от области изображения). Разность хода затем определяли по формуле(/)(/0)1/2. При измерении оптическая ось изображения ориентирована под углом /4 по отношению к оси поляризатора, а падение зондирующего пучка на область скрытого изображения близко к нормальному. После достижения заданной величиныэкспонирование прекращали и проводили фотографирование изображения, визуализированного круговым поляризатором при освещении системы поляризатор - изображение светом лампы накаливания при двух положениях кругового поляризатора, соответствующих максимальной видимости изображения. Перевод поляризатора из одного положения в другое осуществляли его поворотом на угол /2. Ниже приведены примеры получения визуализированных изображений на нескольких полимерных материалах, характеризующихся разными величинами разности ходаобыкновенных и необыкновенных лучей. Пример 1 При 2,3 3,0 и 3,8 нм поворот поляризатора вызывает изменение соотношения яркости изображения и фона - происходит переход от позитивного к негативному изображению практически без изменения цвета. Пример 2 При 7,2 8,0 11,2 15,0 и 17,9 нм поворот поляризатора вызывает изменение цвета,при начальном положении преобладает голубой цвет, после поворота цвет постепенно меняется от фиолетового к бордовому. Пример 3 При 22,5 27,5 и 30,4 нм изменение цвета ослабляется, оба изображения постепенно светлеют. Пример 4. При 75,0 нм оба изображения становятся практически белыми. Представленные примеры свидетельствуют о том, что устройство защиты в соответствии с данной полезной моделью дает четко выделенные границы визуализированного изображения, полученного на полимерном материале, оптическая анизотропия которого характеризуется указанными в формуле полезной модели величинами разности хода обыкновенных и необыкновенных лучей. Это делает разработанное в соответствии с полезной моделью устройство надежным средством для защиты изделий, ценных бумаг и документов от подделок. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
