Счетчик банкнот

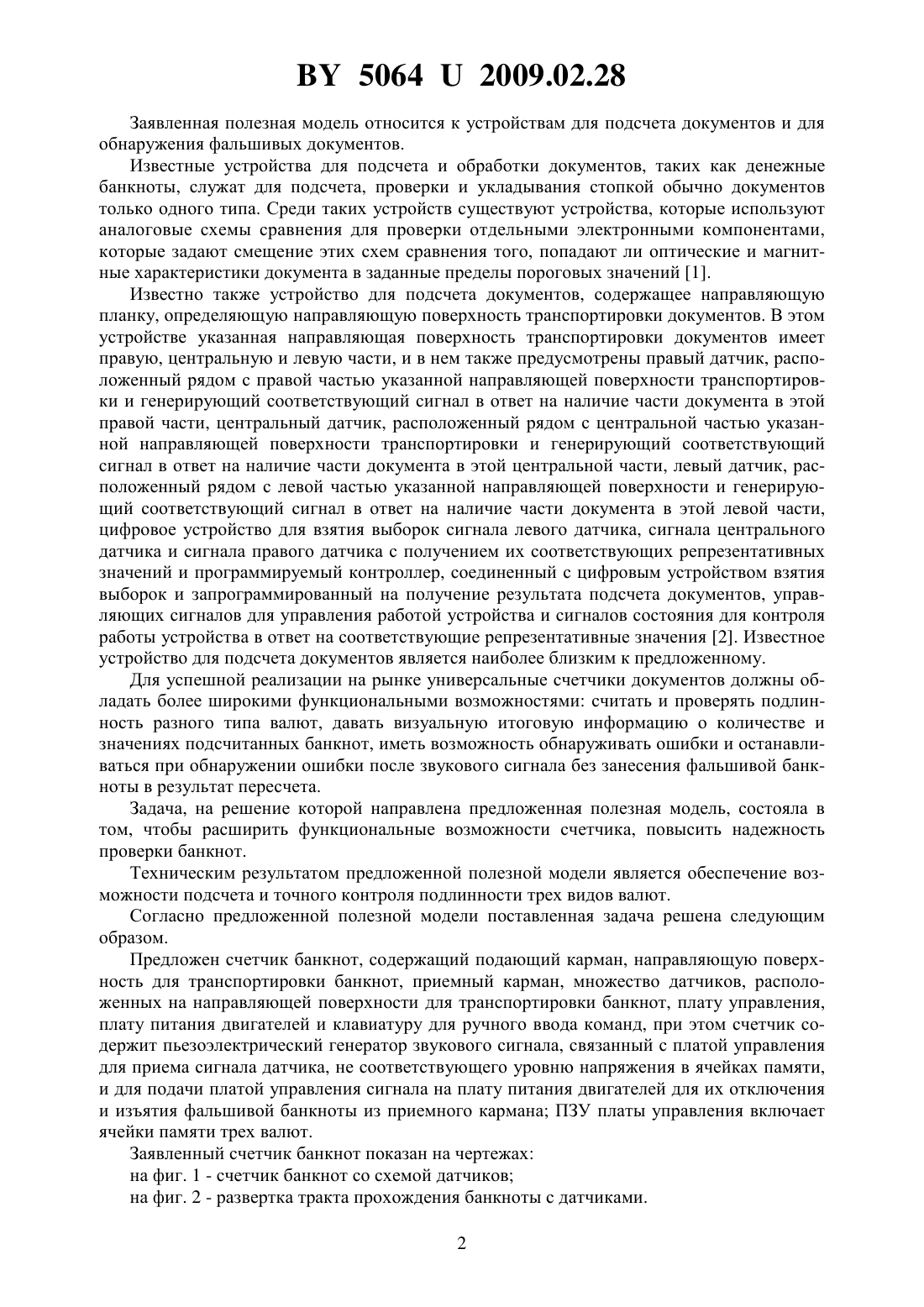

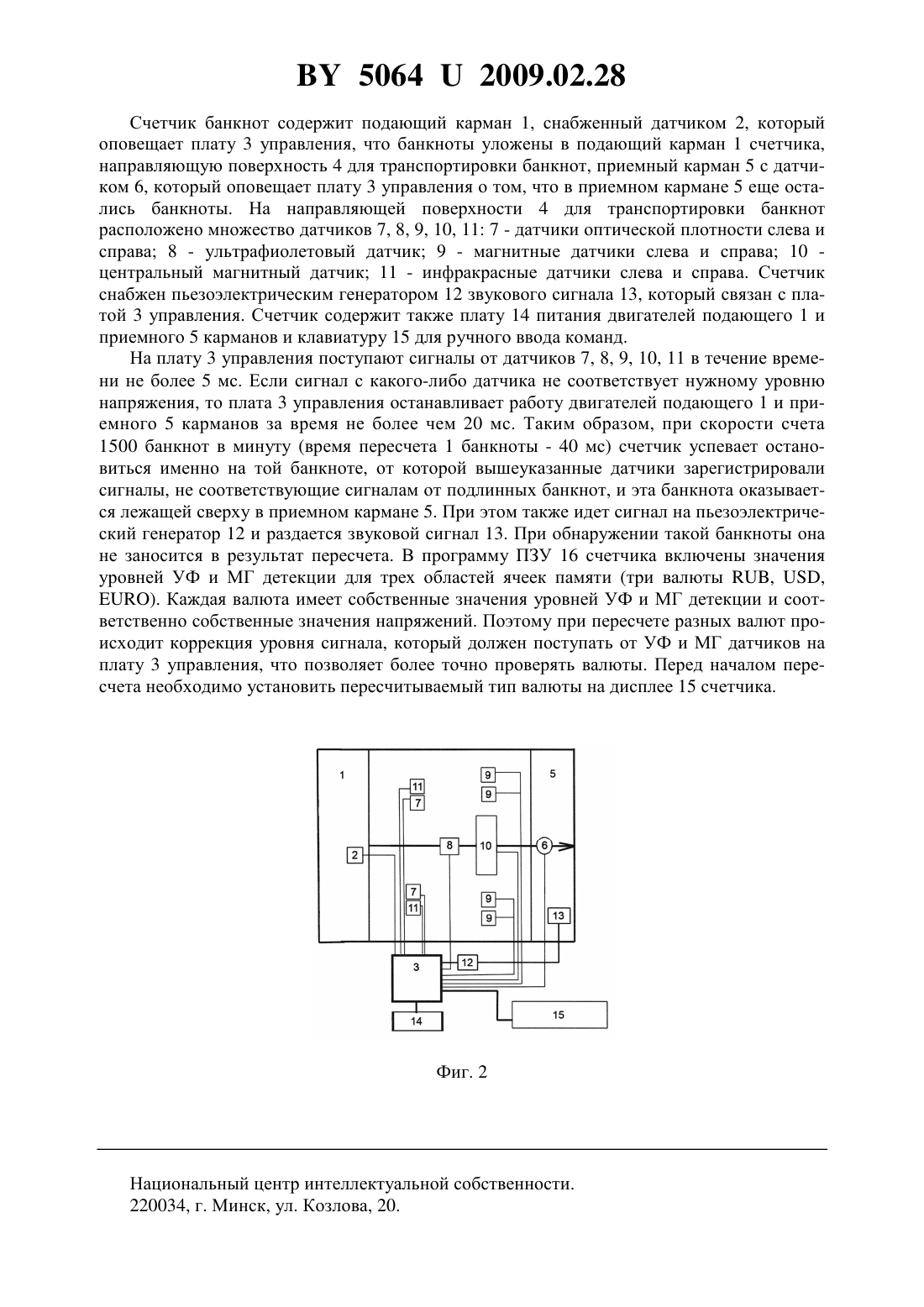

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Автор Барсуков Сергей Дмитриевич(57) 1. Счетчик банкнот, содержащий подающий карман, направляющую поверхность для транспортировки банкнот, приемный карман, множество датчиков, расположенных на направляющей поверхности для транспортировки банкнот, плату управления, плату питания двигателей и клавиатуру для ручного ввода команд, отличающийся тем, что счетчик содержит пьезоэлектрический генератор звукового сигнала, связанный с платой управления для приема сигнала датчика, не соответствующего уровню напряжения в ячейках памяти,и для подачи платой управления сигнала на плату питания двигателей для их отключения и изъятия фальшивой банкноты из приемного кармана. 2. Счетчик по п. 1, отличающийся тем, что ПЗУ платы управления включает ячейки памяти трех валют. 50642009.02.28 Заявленная полезная модель относится к устройствам для подсчета документов и для обнаружения фальшивых документов. Известные устройства для подсчета и обработки документов, таких как денежные банкноты, служат для подсчета, проверки и укладывания стопкой обычно документов только одного типа. Среди таких устройств существуют устройства, которые используют аналоговые схемы сравнения для проверки отдельными электронными компонентами,которые задают смещение этих схем сравнения того, попадают ли оптические и магнитные характеристики документа в заданные пределы пороговых значений 1. Известно также устройство для подсчета документов, содержащее направляющую планку, определяющую направляющую поверхность транспортировки документов. В этом устройстве указанная направляющая поверхность транспортировки документов имеет правую, центральную и левую части, и в нем также предусмотрены правый датчик, расположенный рядом с правой частью указанной направляющей поверхности транспортировки и генерирующий соответствующий сигнал в ответ на наличие части документа в этой правой части, центральный датчик, расположенный рядом с центральной частью указанной направляющей поверхности транспортировки и генерирующий соответствующий сигнал в ответ на наличие части документа в этой центральной части, левый датчик, расположенный рядом с левой частью указанной направляющей поверхности и генерирующий соответствующий сигнал в ответ на наличие части документа в этой левой части,цифровое устройство для взятия выборок сигнала левого датчика, сигнала центрального датчика и сигнала правого датчика с получением их соответствующих репрезентативных значений и программируемый контроллер, соединенный с цифровым устройством взятия выборок и запрограммированный на получение результата подсчета документов, управляющих сигналов для управления работой устройства и сигналов состояния для контроля работы устройства в ответ на соответствующие репрезентативные значения 2. Известное устройство для подсчета документов является наиболее близким к предложенному. Для успешной реализации на рынке универсальные счетчики документов должны обладать более широкими функциональными возможностями считать и проверять подлинность разного типа валют, давать визуальную итоговую информацию о количестве и значениях подсчитанных банкнот, иметь возможность обнаруживать ошибки и останавливаться при обнаружении ошибки после звукового сигнала без занесения фальшивой банкноты в результат пересчета. Задача, на решение которой направлена предложенная полезная модель, состояла в том, чтобы расширить функциональные возможности счетчика, повысить надежность проверки банкнот. Техническим результатом предложенной полезной модели является обеспечение возможности подсчета и точного контроля подлинности трех видов валют. Согласно предложенной полезной модели поставленная задача решена следующим образом. Предложен счетчик банкнот, содержащий подающий карман, направляющую поверхность для транспортировки банкнот, приемный карман, множество датчиков, расположенных на направляющей поверхности для транспортировки банкнот, плату управления,плату питания двигателей и клавиатуру для ручного ввода команд, при этом счетчик содержит пьезоэлектрический генератор звукового сигнала, связанный с платой управления для приема сигнала датчика, не соответствующего уровню напряжения в ячейках памяти,и для подачи платой управления сигнала на плату питания двигателей для их отключения и изъятия фальшивой банкноты из приемного кармана ПЗУ платы управления включает ячейки памяти трех валют. Заявленный счетчик банкнот показан на чертежах на фиг. 1 - счетчик банкнот со схемой датчиков на фиг. 2 - развертка трактапрохождения банкноты с датчиками. 2 50642009.02.28 Счетчик банкнот содержит подающий карман 1, снабженный датчиком 2, который оповещает плату 3 управления, что банкноты уложены в подающий карман 1 счетчика,направляющую поверхность 4 для транспортировки банкнот, приемный карман 5 с датчиком 6, который оповещает плату 3 управления о том, что в приемном кармане 5 еще остались банкноты. На направляющей поверхности 4 для транспортировки банкнот расположено множество датчиков 7, 8, 9, 10, 11 7 - датчики оптической плотности слева и справа 8 - ультрафиолетовый датчик 9 - магнитные датчики слева и справа 10 центральный магнитный датчик 11 - инфракрасные датчики слева и справа. Счетчик снабжен пьезоэлектрическим генератором 12 звукового сигнала 13, который связан с платой 3 управления. Счетчик содержит также плату 14 питания двигателей подающего 1 и приемного 5 карманов и клавиатуру 15 для ручного ввода команд. На плату 3 управления поступают сигналы от датчиков 7, 8, 9, 10, 11 в течение времени не более 5 мс. Если сигнал с какого-либо датчика не соответствует нужному уровню напряжения, то плата 3 управления останавливает работу двигателей подающего 1 и приемного 5 карманов за время не более чем 20 мс. Таким образом, при скорости счета 1500 банкнот в минуту (время пересчета 1 банкноты - 40 мс) счетчик успевает остановиться именно на той банкноте, от которой вышеуказанные датчики зарегистрировали сигналы, не соответствующие сигналам от подлинных банкнот, и эта банкнота оказывается лежащей сверху в приемном кармане 5. При этом также идет сигнал на пьезоэлектрический генератор 12 и раздается звуковой сигнал 13. При обнаружении такой банкноты она не заносится в результат пересчета. В программу ПЗУ 16 счетчика включены значения уровней УФ и МГ детекции для трех областей ячеек памяти (три валюты , ,). Каждая валюта имеет собственные значения уровней УФ и МГ детекции и соответственно собственные значения напряжений. Поэтому при пересчете разных валют происходит коррекция уровня сигнала, который должен поступать от УФ и МГ датчиков на плату 3 управления, что позволяет более точно проверять валюты. Перед началом пересчета необходимо установить пересчитываемый тип валюты на дисплее 15 счетчика. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
