Лупа

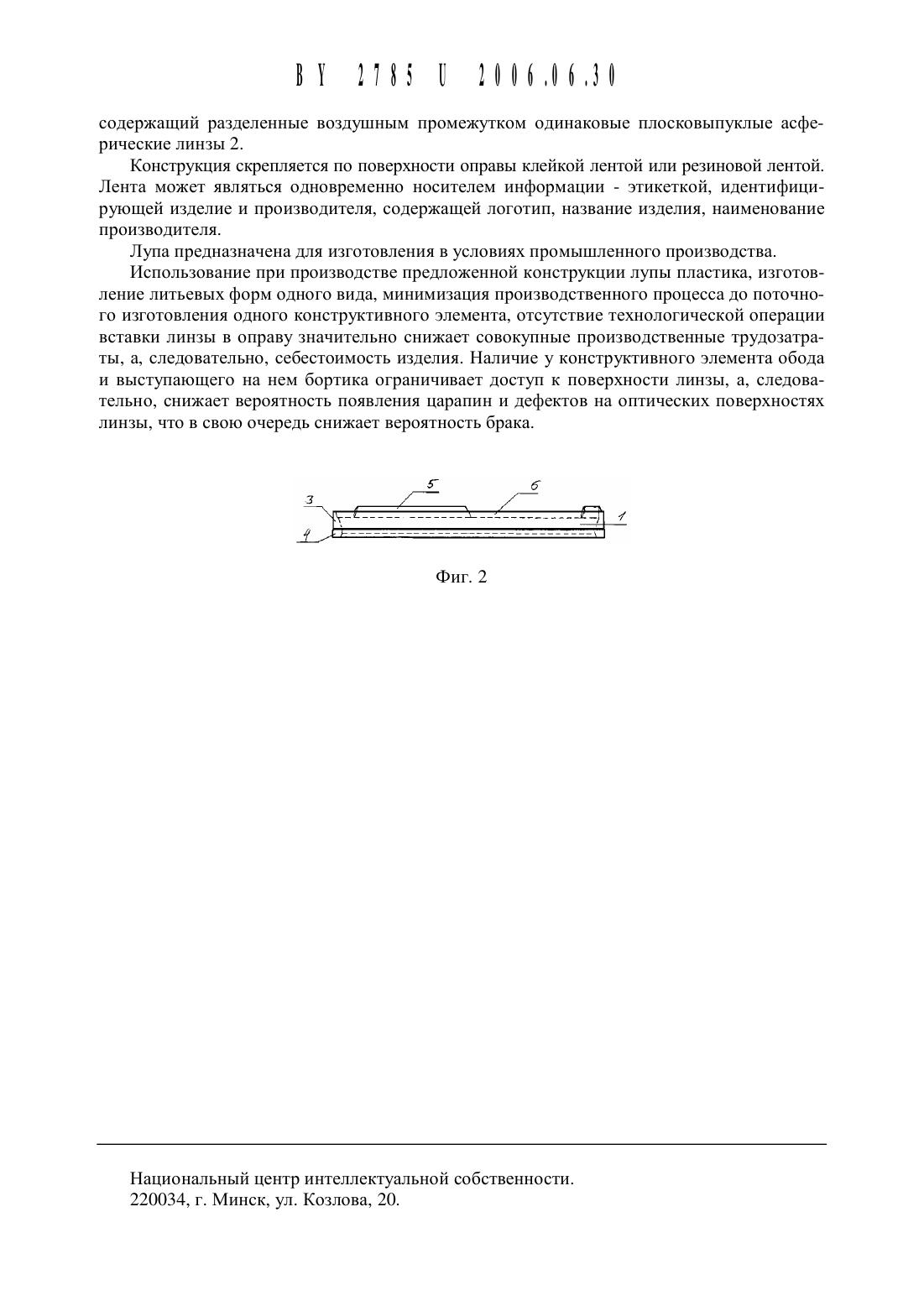

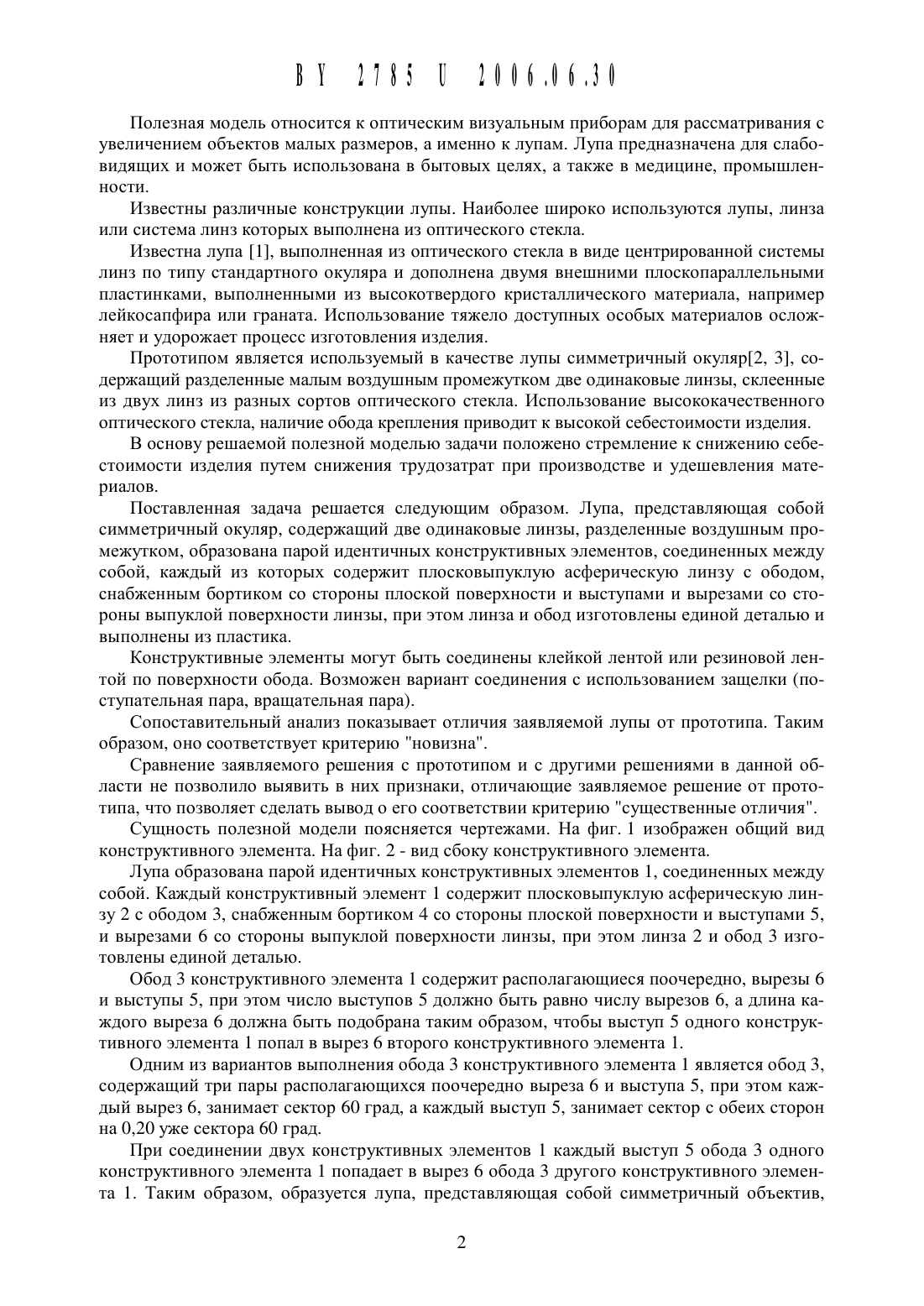

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУ(72) Авторы Коробов Виктор Александрович Репченков Виктор Иванович Малевич Александр Эрнестович (ВУ)(73) Патентообладатель Общество с огра ниченной ответственностью БелАсфер1. Лупа, представляющая собой симметричный окуляр, содержащий две одинаковые линзы, разделенные воздушным промежутком, отличающаяся тем, что она образована парой идентичных конструктивных элементов, соединенных между собой, каждый из которых содержит плосковыпуклую асферическую линзу с ободом, снабженным бортиком со стороны плоской поверхности и выступами, и вырезами со стороны выпуклой поверхности линзы, при этом линза и обод изготовлены единой деталью и выполнены из пластика.2. Лупа по п. 1, отличающаяся тем, что конструктивные элементы соединены клейкой лентой по поверхности обода.3. Лупа по п. 1, отличающаяся тем, что конструктивные элементы соединены резиновой лентой по поверхности обода.4. Лупа по п. 1, отличающаяся тем, что соединение выполнено с защелкой и является поступательной парой или вращательной парой.1. Заявка на изобретение РФ Не 94008326, от 1994.03.10. - Опубл. 1995.11.20.3. Слюсарев Г.Г. Методы расчета оптических систем - Л. Машиностроение, 1969. С. 331.Полезная Модель относится К оптическим визуальным приборам для рассматривания с увеличением объектов малых размеров, а именно К лупам. Лупа предназначена для слабовидящих и может быть использована в бытовых целях, а также в медицине, промь 1 шленности.Известны различные конструкции лупы. Наиболее широко используются лупы, линза или система линз которых выполнена из оптического стекла.Известна лупа 1, выполненная из оптического стекла в виде центрированной системы линз по типу стандартного окуляра и дополнена двумя внешними плоскопараллельными пластинками, выполненными из высокотвердого кристаллического материала, например лейкосапфира или граната. Использование тяжело доступных особых материалов осложняет и удорожает процесс изготовления изделия.Прототипом является используемый в качестве лупы симметричный окуляр 2, 3, содержащий разделенные малым воздушным промежутком две одинаковые линзы, склеенные из двух линз из разных сортов оптического стекла. Использование высококачественного оптического стекла, наличие обода крепления приводит к высокой себестоимости изделия.В основу решаемой полезной моделью задачи положено стремление к снижению себестоимости изделия путем снижения трудозатрат при производстве и удешевления материалов.Поставленная задача решается следующим образом. Лупа, представляющая собой симметричный окуляр, содержащий две одинаковые линзы, разделенные воздушным промежутком, образована парой идентичных конструктивных элементов, соединенных между собой, каждый из которых содержит плосковыпуклую асферическую линзу с ободом,снабженным бортиком со стороны плоской поверхности и выступами и вырезами со стороны выпуклой поверхности линзы, при этом линза и обод изготовлены единой деталью и выполнены из пластика.Конструктивные элементы могут быть соединены клейкой лентой или резиновой лентой по поверхности обода. Возможен вариант соединения с использованием защелки (поступательная пара, вращательная пара).Сопоставительный анализ показывает отличия заявляемой лупы от прототипа. Таким образом, оно соответствует критерию новизна.Сравнение заявляемого решения с прототипом и с другими решениями в данной области не позволило выявить в них признаки, отличающие заявляемое решение от прототипа, что позволяет сделать вывод о его соответствии критерию существенные отличия.Сущность полезной модели поясняется чертежами. На фиг. 1 изображен общий вид конструктивного элемента. На фиг. 2 - вид сбоку конструктивного элемента.Лупа образована парой идентичных конструктивных элементов 1, соединенных между собой. Каждый конструктивный элемент 1 содержит плосковыпуклую асферическую линзу 2 с ободом 3, снабженным бортиком 4 со стороны плоской поверхности и выступами 5,и вырезами 6 со стороны выпуклой поверхности линзы, при этом линза 2 и обод 3 изготовлены единой деталью.Обод 3 конструктивного элемента 1 содержит располагающиеся поочередно, вырезы 6 и выступы 5, при этом число выступов 5 должно быть равно числу вырезов 6, а длина каждого выреза 6 должна быть подобрана таким образом, чтобы выступ 5 одного конструктивного элемента 1 попал в вырез 6 второго конструктивного элемента 1.Одним из вариантов выполнения обода 3 конструктивного элемента 1 является обод 3,содержащий три пары располагающихся поочередно выреза 6 и выступа 5, при этом каждый вырез 6, занимает сектор 60 град, а каждый выступ 5, занимает сектор с обеих сторон на 0,20 уже сектора 60 град.При соединении двух конструктивных элементов 1 каждый выступ 5 обода 3 одного конструктивного элемента 1 попадает в вырез 6 обода 3 другого конструктивного элемента 1. Таким образом, образуется лупа, представляющая собой симметричный объектив, ВУ 278511 2006.06.30содержащий разделенные воздушным промежутком одинаковые плосковь 1 пукль 1 е асферические линзы 2.Конструкция скрепляется по поверхности оправы клейкой лентой или резиновой лентой. Лента может являться одновременно носителем информации - этикеткой, идентифицирующей изделие и производителя, содержащей логотип, название изделия, наименование производителя.Лупа предназначена для изготовления в условиях промышленного производства.Использование при производстве предложенной конструкции лупы пластика, изготовление литьевых форм одного вида, минимизация производственного процесса до поточного изготовления одного конструктивного элемента, отсутствие технологической операции вставки линзы в оправу значительно снижает совокупные производственные трудозатраты, а, следовательно, себестоимость изделия. Наличие у конструктивного элемента обода и выступающего на нем бортика ограничивает доступ к поверхности линзы, а, следовательно, снижает вероятность появления царапин и дефектов на оптических поверхностях линзы, что в свою очередь снижает вероятность брака.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
