Лупа бинокулярная

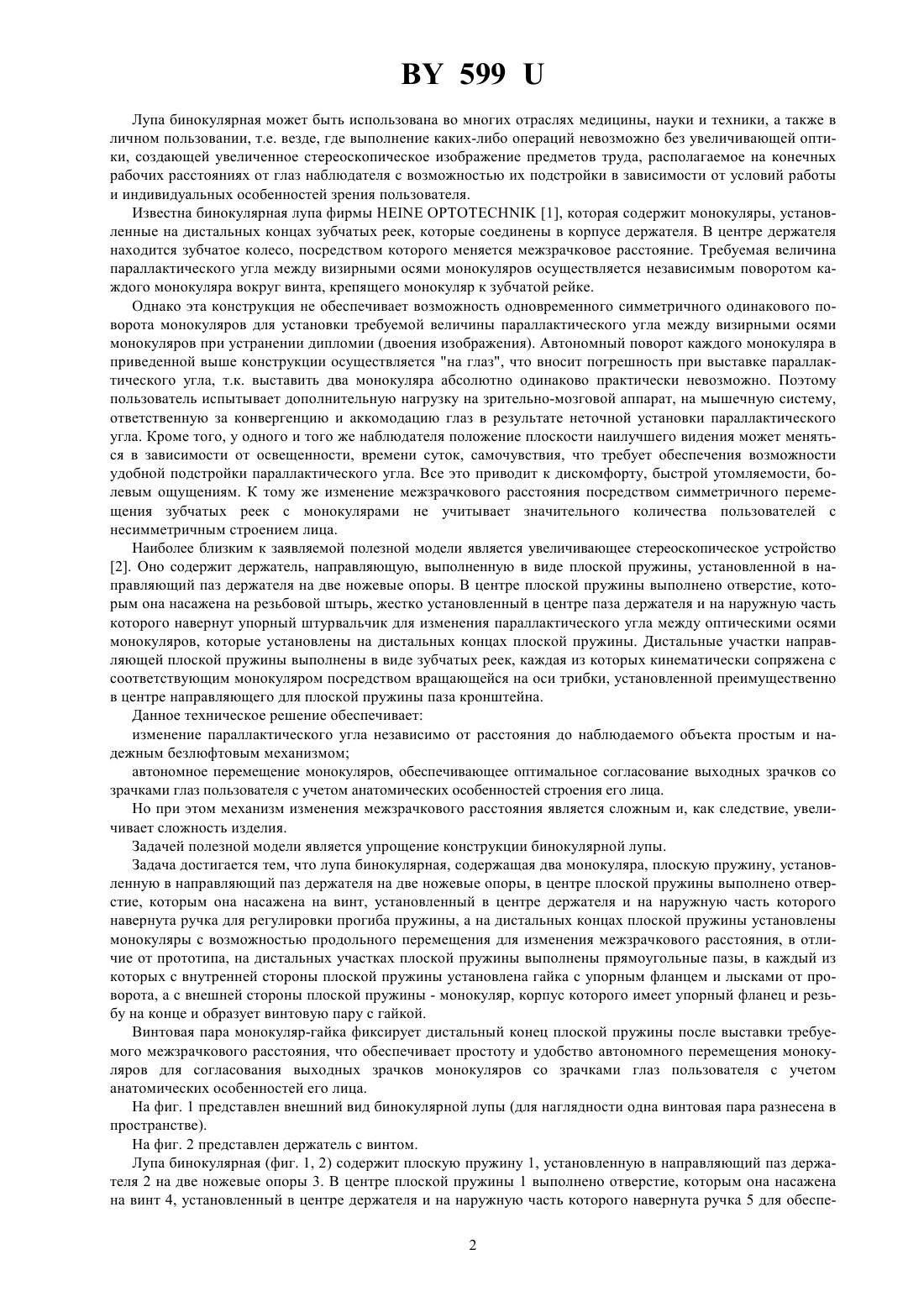

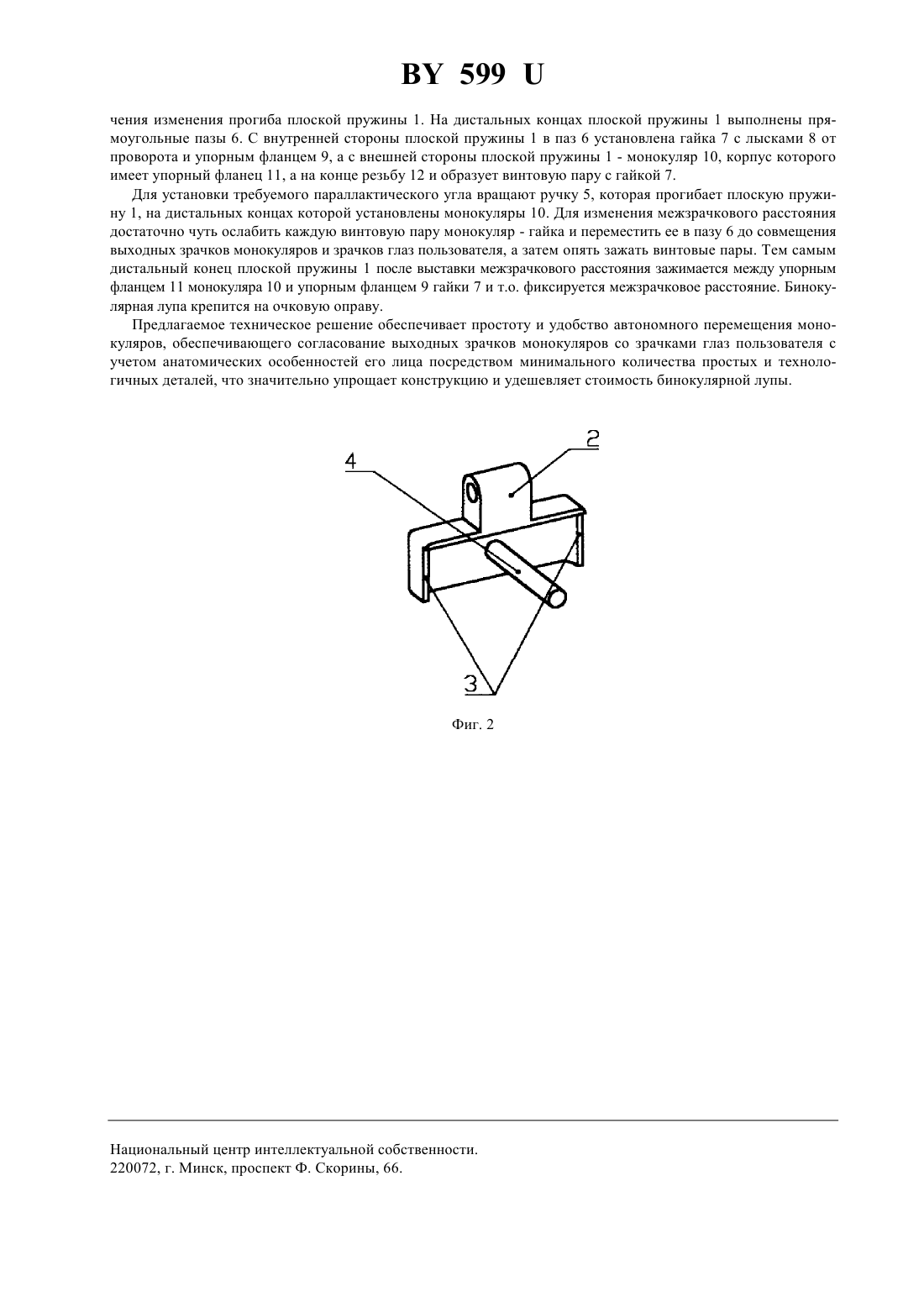

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Пеленг(73) Патентообладатель Открытое акционерное общество Пеленг(57) Лупа бинокулярная, содержащая два монокуляра, плоскую пружину, установленную в направляющий паз держателя на две ножевые опоры, в центре плоской пружины выполнено отверстие, которым она насажена на винт, установленный в центре держателя и на наружную часть которого навернута ручка для регулировки прогиба пружины, а на дистальных концах плоской пружины установлены монокуляры с возможностью продольного перемещения для изменения межзрачкового расстояния, отличающаяся тем, что на дистальных участках плоской пружины выполнены прямоугольные пазы, в каждый из которых с внутренней стороны плоской пружины установлена гайка с упорным фланцем и лысками от проворота, а с внешней стороны плоской пружины - монокуляр, корпус которого имеет упорный фланец и резьбу на конце и образует винтовую пару с гайкой.(56) 1. Рекламный проспект фирмы. 2. Патент РФ 2128354 (прототип). Фиг. 1 Лупа бинокулярная относится к увеличивающим оптическим приборам, предназначенным для расширения возможности глаз при выполнении работ с миниатюрными объектами на конечных рабочих расстояниях при сохранении стереоскопичности. 599 Лупа бинокулярная может быть использована во многих отраслях медицины, науки и техники, а также в личном пользовании, т.е. везде, где выполнение каких-либо операций невозможно без увеличивающей оптики, создающей увеличенное стереоскопическое изображение предметов труда, располагаемое на конечных рабочих расстояниях от глаз наблюдателя с возможностью их подстройки в зависимости от условий работы и индивидуальных особенностей зрения пользователя. Известна бинокулярная лупа фирмы 1, которая содержит монокуляры, установленные на дистальных концах зубчатых реек, которые соединены в корпусе держателя. В центре держателя находится зубчатое колесо, посредством которого меняется межзрачковое расстояние. Требуемая величина параллактического угла между визирными осями монокуляров осуществляется независимым поворотом каждого монокуляра вокруг винта, крепящего монокуляр к зубчатой рейке. Однако эта конструкция не обеспечивает возможность одновременного симметричного одинакового поворота монокуляров для установки требуемой величины параллактического угла между визирными осями монокуляров при устранении дипломии (двоения изображения). Автономный поворот каждого монокуляра в приведенной выше конструкции осуществляется на глаз, что вносит погрешность при выставке параллактического угла, т.к. выставить два монокуляра абсолютно одинаково практически невозможно. Поэтому пользователь испытывает дополнительную нагрузку на зрительно-мозговой аппарат, на мышечную систему,ответственную за конвергенцию и аккомодацию глаз в результате неточной установки параллактического угла. Кроме того, у одного и того же наблюдателя положение плоскости наилучшего видения может меняться в зависимости от освещенности, времени суток, самочувствия, что требует обеспечения возможности удобной подстройки параллактического угла. Все это приводит к дискомфорту, быстрой утомляемости, болевым ощущениям. К тому же изменение межзрачкового расстояния посредством симметричного перемещения зубчатых реек с монокулярами не учитывает значительного количества пользователей с несимметричным строением лица. Наиболее близким к заявляемой полезной модели является увеличивающее стереоскопическое устройство 2. Оно содержит держатель, направляющую, выполненную в виде плоской пружины, установленной в направляющий паз держателя на две ножевые опоры. В центре плоской пружины выполнено отверстие, которым она насажена на резьбовой штырь, жестко установленный в центре паза держателя и на наружную часть которого навернут упорный штурвальчик для изменения параллактического угла между оптическими осями монокуляров, которые установлены на дистальных концах плоской пружины. Дистальные участки направляющей плоской пружины выполнены в виде зубчатых реек, каждая из которых кинематически сопряжена с соответствующим монокуляром посредством вращающейся на оси трибки, установленной преимущественно в центре направляющего для плоской пружины паза кронштейна. Данное техническое решение обеспечивает изменение параллактического угла независимо от расстояния до наблюдаемого объекта простым и надежным безлюфтовым механизмом автономное перемещение монокуляров, обеспечивающее оптимальное согласование выходных зрачков со зрачками глаз пользователя с учетом анатомических особенностей строения его лица. Но при этом механизм изменения межзрачкового расстояния является сложным и, как следствие, увеличивает сложность изделия. Задачей полезной модели является упрощение конструкции бинокулярной лупы. Задача достигается тем, что лупа бинокулярная, содержащая два монокуляра, плоскую пружину, установленную в направляющий паз держателя на две ножевые опоры, в центре плоской пружины выполнено отверстие, которым она насажена на винт, установленный в центре держателя и на наружную часть которого навернута ручка для регулировки прогиба пружины, а на дистальных концах плоской пружины установлены монокуляры с возможностью продольного перемещения для изменения межзрачкового расстояния, в отличие от прототипа, на дистальных участках плоской пружины выполнены прямоугольные пазы, в каждый из которых с внутренней стороны плоской пружины установлена гайка с упорным фланцем и лысками от проворота, а с внешней стороны плоской пружины - монокуляр, корпус которого имеет упорный фланец и резьбу на конце и образует винтовую пару с гайкой. Винтовая пара монокуляр-гайка фиксирует дистальный конец плоской пружины после выставки требуемого межзрачкового расстояния, что обеспечивает простоту и удобство автономного перемещения монокуляров для согласования выходных зрачков монокуляров со зрачками глаз пользователя с учетом анатомических особенностей его лица. На фиг. 1 представлен внешний вид бинокулярной лупы (для наглядности одна винтовая пара разнесена в пространстве). На фиг. 2 представлен держатель с винтом. Лупа бинокулярная (фиг. 1, 2) содержит плоскую пружину 1, установленную в направляющий паз держателя 2 на две ножевые опоры 3. В центре плоской пружины 1 выполнено отверстие, которым она насажена на винт 4, установленный в центре держателя и на наружную часть которого навернута ручка 5 для обеспе 2 599 чения изменения прогиба плоской пружины 1. На дистальных концах плоской пружины 1 выполнены прямоугольные пазы 6. С внутренней стороны плоской пружины 1 в паз 6 установлена гайка 7 с лысками 8 от проворота и упорным фланцем 9, а с внешней стороны плоской пружины 1 - монокуляр 10, корпус которого имеет упорный фланец 11, а на конце резьбу 12 и образует винтовую пару с гайкой 7. Для установки требуемого параллактического угла вращают ручку 5, которая прогибает плоскую пружину 1, на дистальных концах которой установлены монокуляры 10. Для изменения межзрачкового расстояния достаточно чуть ослабить каждую винтовую пару монокуляр - гайка и переместить ее в пазу 6 до совмещения выходных зрачков монокуляров и зрачков глаз пользователя, а затем опять зажать винтовые пары. Тем самым дистальный конец плоской пружины 1 после выставки межзрачкового расстояния зажимается между упорным фланцем 11 монокуляра 10 и упорным фланцем 9 гайки 7 и т.о. фиксируется межзрачковое расстояние. Бинокулярная лупа крепится на очковую оправу. Предлагаемое техническое решение обеспечивает простоту и удобство автономного перемещения монокуляров, обеспечивающего согласование выходных зрачков монокуляров со зрачками глаз пользователя с учетом анатомических особенностей его лица посредством минимального количества простых и технологичных деталей, что значительно упрощает конструкцию и удешевляет стоимость бинокулярной лупы. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
