Разъемная форма

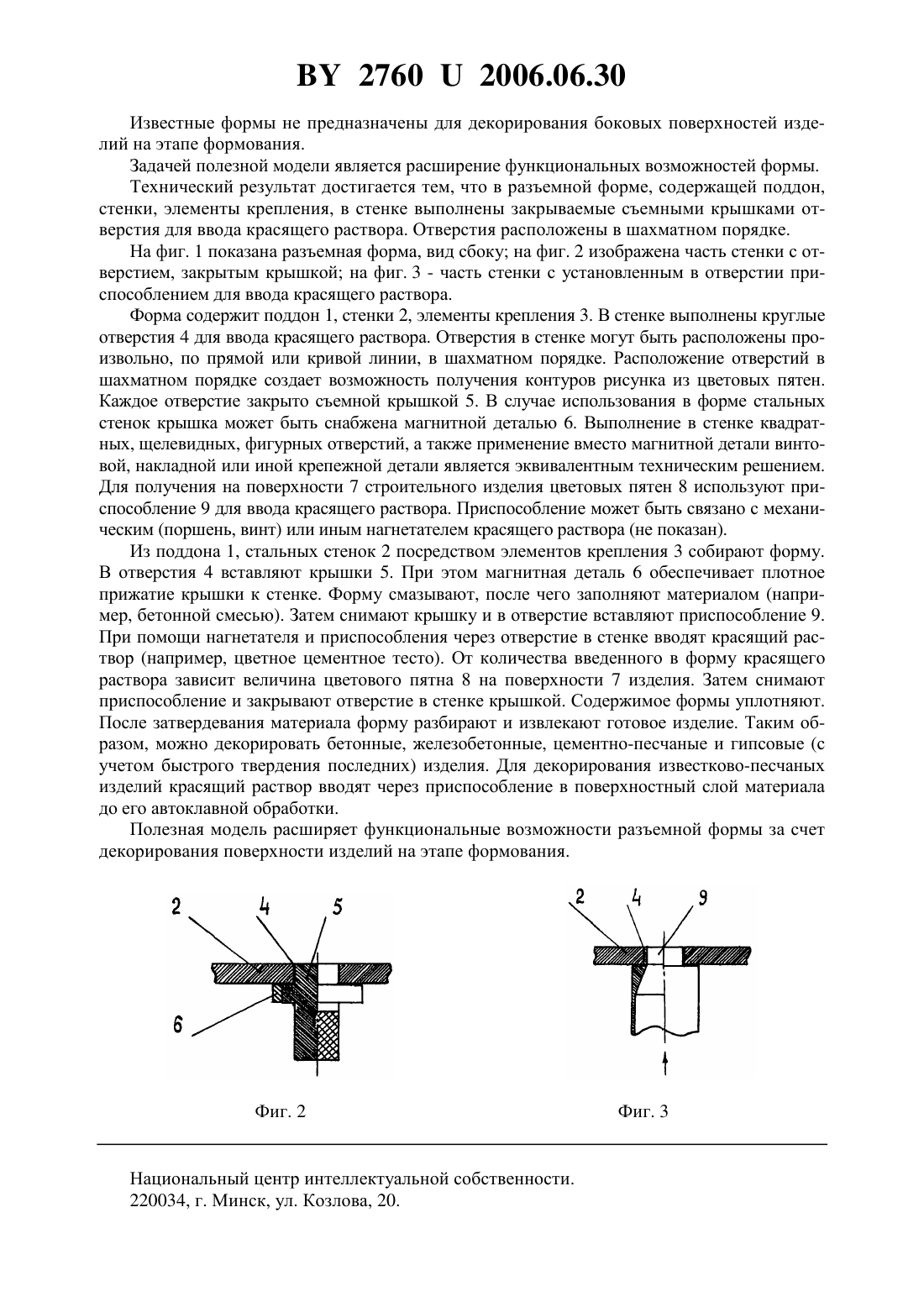

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Щепочкина Юлия Алексеевна(72) Автор Щепочкина Юлия Алексеевна(73) Патентообладатель Щепочкина Юлия Алексеевна(57) 1. Разъемная форма, содержащая поддон, стенки, элементы крепления, отличающаяся тем, что в стенке выполнены закрываемые съемными крышками отверстия для ввода красящего раствора. 2. Разъемная форма по п. 1, отличающаяся тем, что отверстия расположены в шахматном порядке.(56) 1. Попов Л.Н. Лабораторные испытания строительных материалов и изделий. - М. Высшая школа, 1984. - С. 54. 2. Черных В.Ф. Стеновые и отделочные материалы. - М. Росагропромиздат, 1991. С. 146-148. Фиг. 1 Полезная модель относится к устройствам для изготовления декоративных строительных изделий, преимущественно, бетонных, железобетонных, цементно-песчаных, известково-песчаных, гипсовых. Известна разъемная форма, содержащая поддон, стенки, элементы крепления 1. Известна разъемная форма для изготовления декоративных плит, состоящая из основания (поддона), стенок, элементов крепления 2. 27602006.06.30 Известные формы не предназначены для декорирования боковых поверхностей изделий на этапе формования. Задачей полезной модели является расширение функциональных возможностей формы. Технический результат достигается тем, что в разъемной форме, содержащей поддон,стенки, элементы крепления, в стенке выполнены закрываемые съемными крышками отверстия для ввода красящего раствора. Отверстия расположены в шахматном порядке. На фиг. 1 показана разъемная форма, вид сбоку на фиг. 2 изображена часть стенки с отверстием, закрытым крышкой на фиг. 3 - часть стенки с установленным в отверстии приспособлением для ввода красящего раствора. Форма содержит поддон 1, стенки 2, элементы крепления 3. В стенке выполнены круглые отверстия 4 для ввода красящего раствора. Отверстия в стенке могут быть расположены произвольно, по прямой или кривой линии, в шахматном порядке. Расположение отверстий в шахматном порядке создает возможность получения контуров рисунка из цветовых пятен. Каждое отверстие закрыто съемной крышкой 5. В случае использования в форме стальных стенок крышка может быть снабжена магнитной деталью 6. Выполнение в стенке квадратных, щелевидных, фигурных отверстий, а также применение вместо магнитной детали винтовой, накладной или иной крепежной детали является эквивалентным техническим решением. Для получения на поверхности 7 строительного изделия цветовых пятен 8 используют приспособление 9 для ввода красящего раствора. Приспособление может быть связано с механическим (поршень, винт) или иным нагнетателем красящего раствора (не показан). Из поддона 1, стальных стенок 2 посредством элементов крепления 3 собирают форму. В отверстия 4 вставляют крышки 5. При этом магнитная деталь 6 обеспечивает плотное прижатие крышки к стенке. Форму смазывают, после чего заполняют материалом (например, бетонной смесью). Затем снимают крышку и в отверстие вставляют приспособление 9. При помощи нагнетателя и приспособления через отверстие в стенке вводят красящий раствор (например, цветное цементное тесто). От количества введенного в форму красящего раствора зависит величина цветового пятна 8 на поверхности 7 изделия. Затем снимают приспособление и закрывают отверстие в стенке крышкой. Содержимое формы уплотняют. После затвердевания материала форму разбирают и извлекают готовое изделие. Таким образом, можно декорировать бетонные, железобетонные, цементно-песчаные и гипсовые (с учетом быстрого твердения последних) изделия. Для декорирования известково-песчаных изделий красящий раствор вводят через приспособление в поверхностный слой материала до его автоклавной обработки. Полезная модель расширяет функциональные возможности разъемной формы за счет декорирования поверхности изделий на этапе формования. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
