Ортопедический стол-топчан для чтения лежа

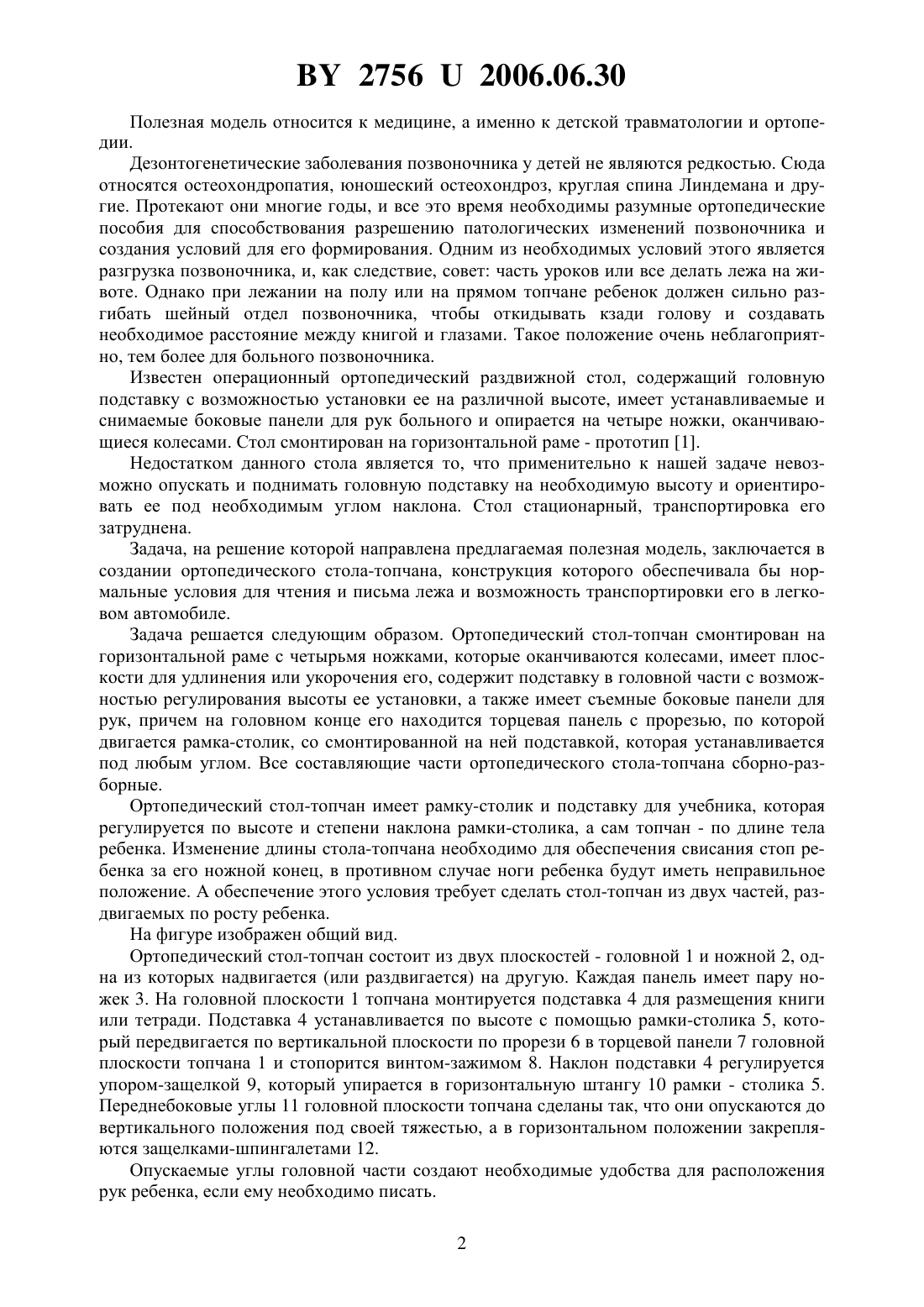

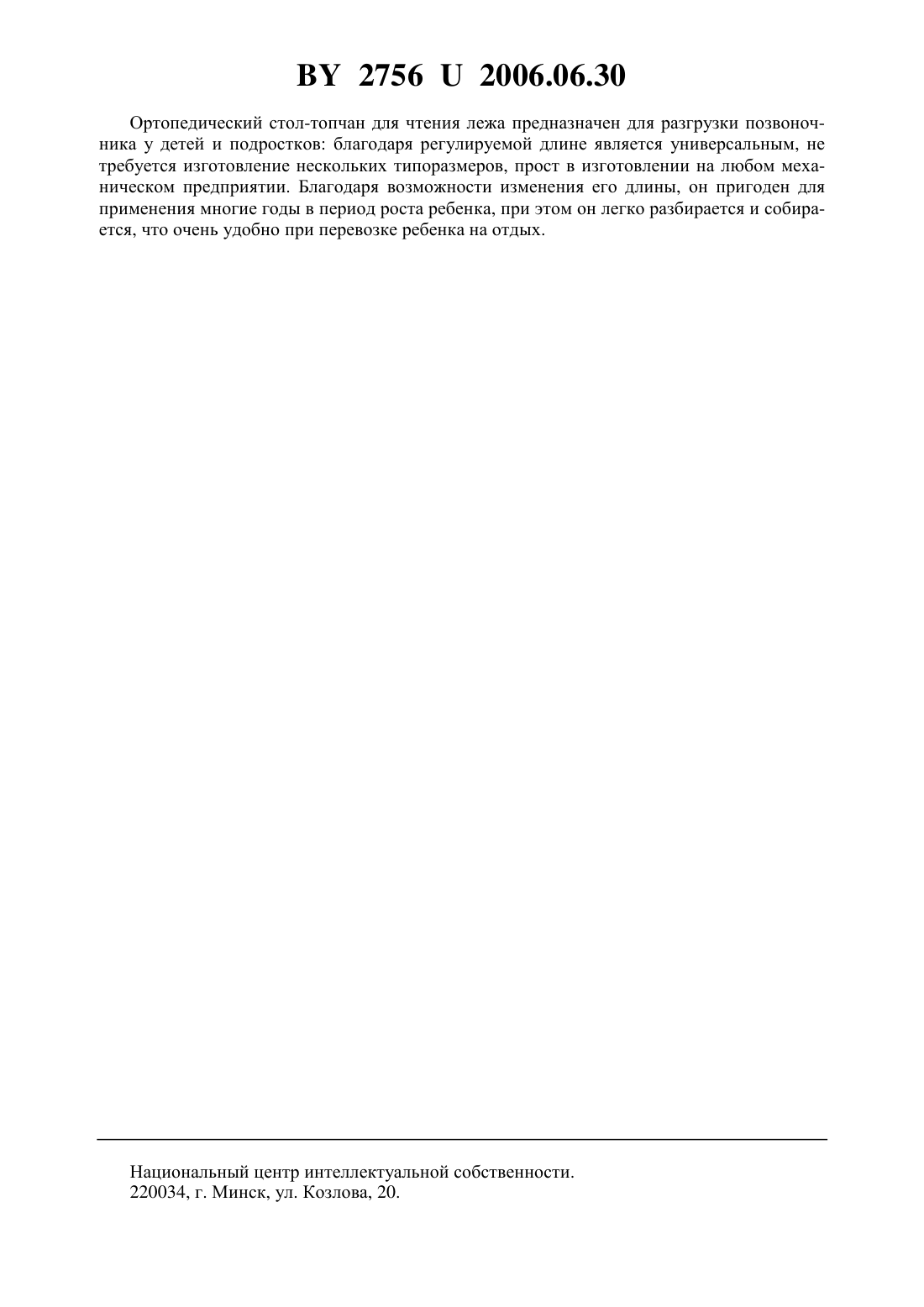

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное учреждение Республиканский научнопрактический центр радиационной медицины и экологии человека(72) Автор Шерепо Константин Михайлович(73) Патентообладатель Государственное учреждение Республиканский научно-практический центр радиационной медицины и экологии человека(57) 1. Ортопедический стол-топчан, смонтированный на горизонтальной раме с четырьмя ножками, которые оканчиваются колесами, имеющий плоскости для удлинения или укорочения его, содержащий подставку в головной части с возможностью регулирования высоты ее установки, а также имеющий съемные боковые панели для рук, отличающийся тем, что на головной плоскости находится торцевая панель с прорезью, по которой двигается рамка-столик, причем на ней смонтирована подставка, которая устанавливается под необходимым углом. 2. Ортопедический стол-топчан по п. 1, отличающийся тем, что все составляющие его части сборно-разборные. 27562006.06.30 Полезная модель относится к медицине, а именно к детской травматологии и ортопедии. Дезонтогенетические заболевания позвоночника у детей не являются редкостью. Сюда относятся остеохондропатия, юношеский остеохондроз, круглая спина Линдемана и другие. Протекают они многие годы, и все это время необходимы разумные ортопедические пособия для способствования разрешению патологических изменений позвоночника и создания условий для его формирования. Одним из необходимых условий этого является разгрузка позвоночника, и, как следствие, совет часть уроков или все делать лежа на животе. Однако при лежании на полу или на прямом топчане ребенок должен сильно разгибать шейный отдел позвоночника, чтобы откидывать кзади голову и создавать необходимое расстояние между книгой и глазами. Такое положение очень неблагоприятно, тем более для больного позвоночника. Известен операционный ортопедический раздвижной стол, содержащий головную подставку с возможностью установки ее на различной высоте, имеет устанавливаемые и снимаемые боковые панели для рук больного и опирается на четыре ножки, оканчивающиеся колесами. Стол смонтирован на горизонтальной раме - прототип 1. Недостатком данного стола является то, что применительно к нашей задаче невозможно опускать и поднимать головную подставку на необходимую высоту и ориентировать ее под необходимым углом наклона. Стол стационарный, транспортировка его затруднена. Задача, на решение которой направлена предлагаемая полезная модель, заключается в создании ортопедического стола-топчана, конструкция которого обеспечивала бы нормальные условия для чтения и письма лежа и возможность транспортировки его в легковом автомобиле. Задача решается следующим образом. Ортопедический стол-топчан смонтирован на горизонтальной раме с четырьмя ножками, которые оканчиваются колесами, имеет плоскости для удлинения или укорочения его, содержит подставку в головной части с возможностью регулирования высоты ее установки, а также имеет съемные боковые панели для рук, причем на головном конце его находится торцевая панель с прорезью, по которой двигается рамка-столик, со смонтированной на ней подставкой, которая устанавливается под любым углом. Все составляющие части ортопедического стола-топчана сборно-разборные. Ортопедический стол-топчан имеет рамку-столик и подставку для учебника, которая регулируется по высоте и степени наклона рамки-столика, а сам топчан - по длине тела ребенка. Изменение длины стола-топчана необходимо для обеспечения свисания стоп ребенка за его ножной конец, в противном случае ноги ребенка будут иметь неправильное положение. А обеспечение этого условия требует сделать стол-топчан из двух частей, раздвигаемых по росту ребенка. На фигуре изображен общий вид. Ортопедический стол-топчан состоит из двух плоскостей - головной 1 и ножной 2, одна из которых надвигается (или раздвигается) на другую. Каждая панель имеет пару ножек 3. На головной плоскости 1 топчана монтируется подставка 4 для размещения книги или тетради. Подставка 4 устанавливается по высоте с помощью рамки-столика 5, который передвигается по вертикальной плоскости по прорези 6 в торцевой панели 7 головной плоскости топчана 1 и стопорится винтом-зажимом 8. Наклон подставки 4 регулируется упором-защелкой 9, который упирается в горизонтальную штангу 10 рамки - столика 5. Переднебоковые углы 11 головной плоскости топчана сделаны так, что они опускаются до вертикального положения под своей тяжестью, а в горизонтальном положении закрепляются защелками-шпингалетами 12. Опускаемые углы головной части создают необходимые удобства для расположения рук ребенка, если ему необходимо писать. 2 27562006.06.30 Ортопедический стол-топчан для чтения лежа предназначен для разгрузки позвоночника у детей и подростков благодаря регулируемой длине является универсальным, не требуется изготовление нескольких типоразмеров, прост в изготовлении на любом механическом предприятии. Благодаря возможности изменения его длины, он пригоден для применения многие годы в период роста ребенка, при этом он легко разбирается и собирается, что очень удобно при перевозке ребенка на отдых. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
