Устройство подачи деревообрабатывающего станка
Номер патента: U 2664
Опубликовано: 30.04.2006
Авторы: Курузо Виктория Викторовна, Годзданкер Вадим Соломонович, Годзданкер Михаил Соломонович, Годзданкер Соломон Борисович, Пущанская Инна Иосифовна
Текст

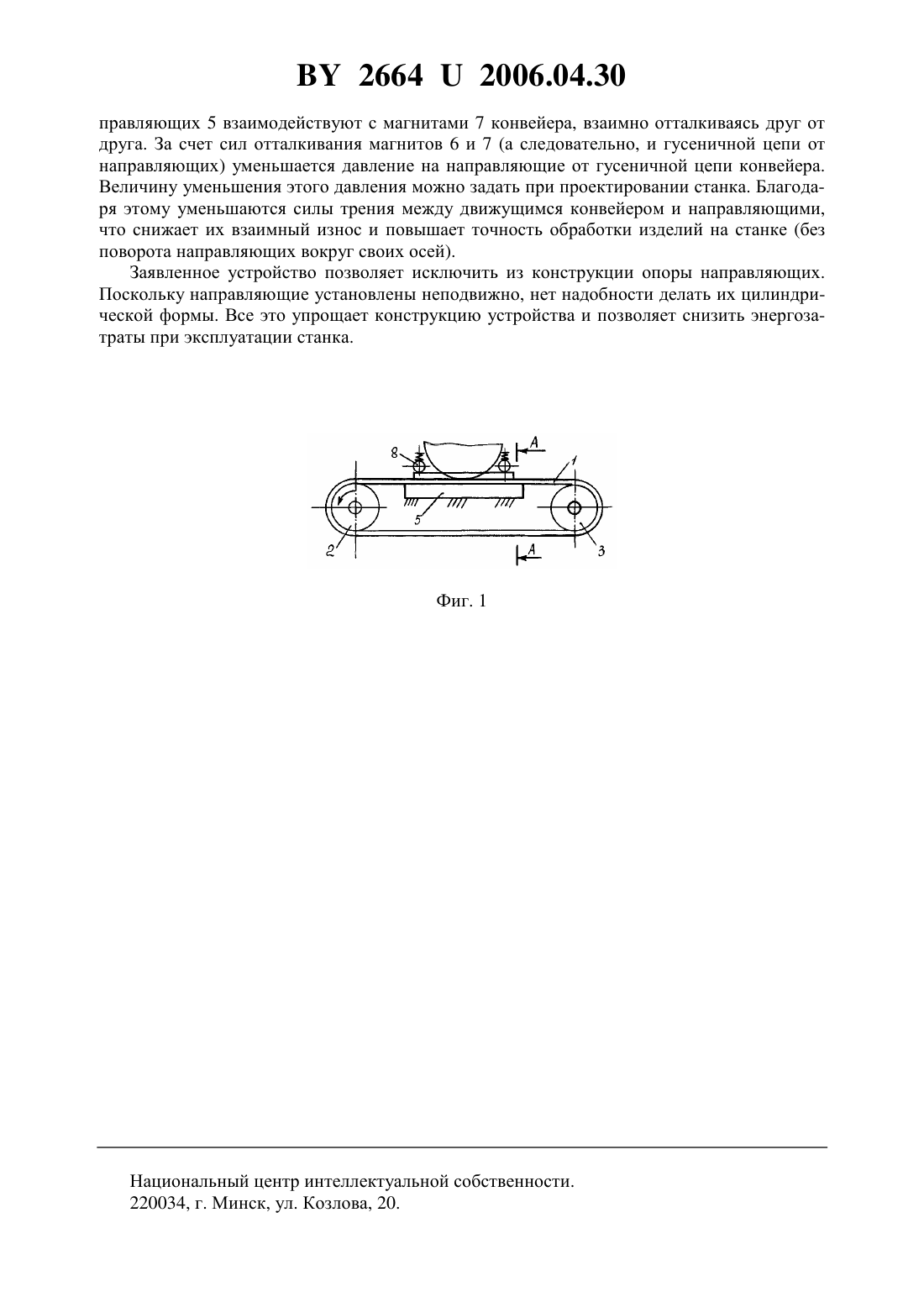

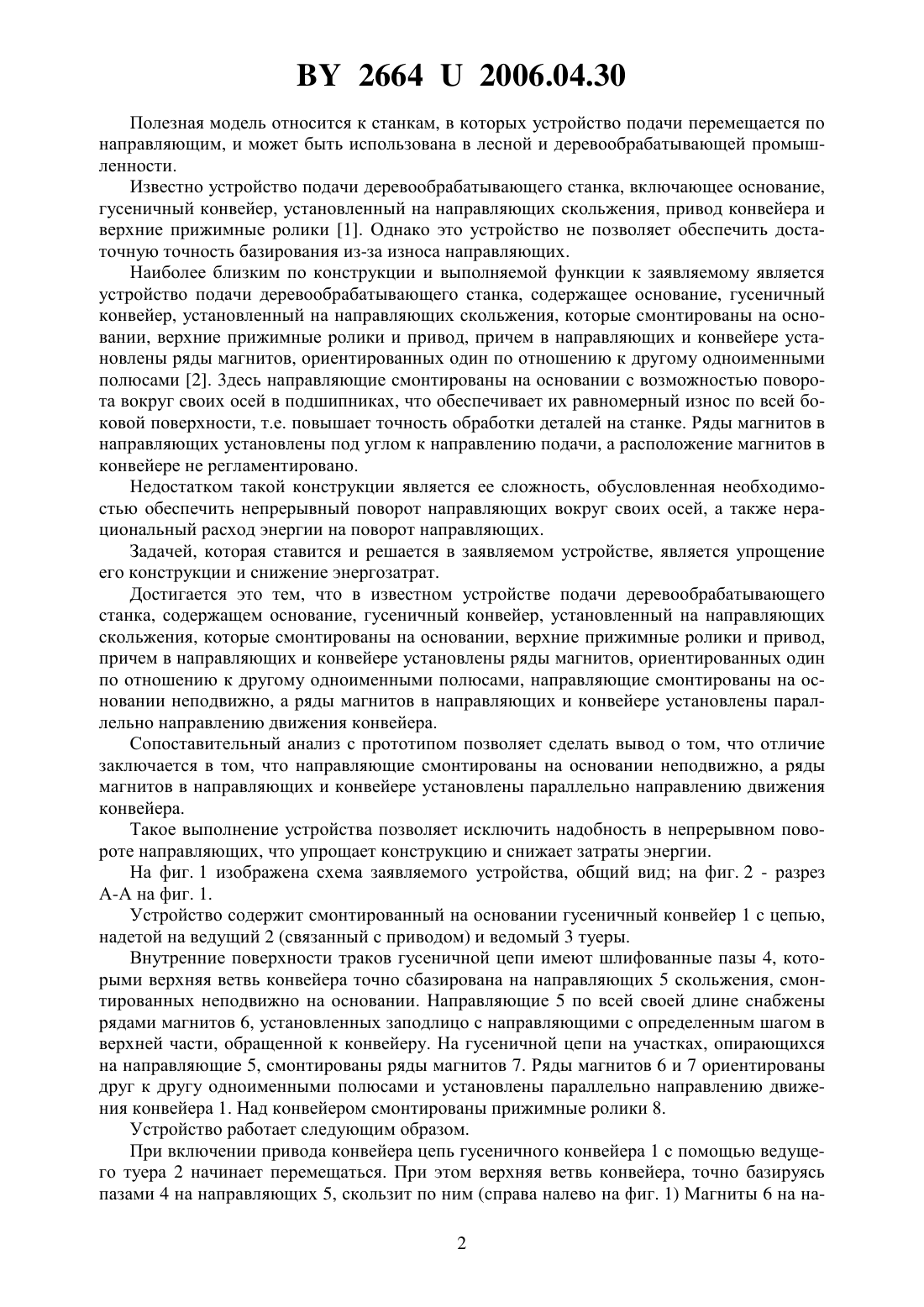

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ПОДАЧИ ДЕРЕВООБРАБАТЫВАЮЩЕГО СТАНКА(72) Авторы Годзданкер Соломон Борисович Годзданкер Михаил Соломонович Годзданкер Вадим Соломонович Пущанская Инна Иосифовна Курузо Виктория Викторовна(57) Устройство подачи деревообрабатывающего станка, содержащее основание, гусеничный конвейер, установленный на направляющих скольжения, которые смонтированы на основании, верхние прижимные ролики и привод, причем в направляющих и конвейере установлены ряды магнитов, ориентированных один по отношению к другому одноименными полюсами, отличающееся тем, что направляющие смонтированы на основании неподвижно, а ряды магнитов в направляющих и конвейере установлены параллельно направлению движения конвейера. 26642006.04.30 Полезная модель относится к станкам, в которых устройство подачи перемещается по направляющим, и может быть использована в лесной и деревообрабатывающей промышленности. Известно устройство подачи деревообрабатывающего станка, включающее основание,гусеничный конвейер, установленный на направляющих скольжения, привод конвейера и верхние прижимные ролики 1. Однако это устройство не позволяет обеспечить достаточную точность базирования из-за износа направляющих. Наиболее близким по конструкции и выполняемой функции к заявляемому является устройство подачи деревообрабатывающего станка, содержащее основание, гусеничный конвейер, установленный на направляющих скольжения, которые смонтированы на основании, верхние прижимные ролики и привод, причем в направляющих и конвейере установлены ряды магнитов, ориентированных один по отношению к другому одноименными полюсами 2. 3 десь направляющие смонтированы на основании с возможностью поворота вокруг своих осей в подшипниках, что обеспечивает их равномерный износ по всей боковой поверхности, т.е. повышает точность обработки деталей на станке. Ряды магнитов в направляющих установлены под углом к направлению подачи, а расположение магнитов в конвейере не регламентировано. Недостатком такой конструкции является ее сложность, обусловленная необходимостью обеспечить непрерывный поворот направляющих вокруг своих осей, а также нерациональный расход энергии на поворот направляющих. Задачей, которая ставится и решается в заявляемом устройстве, является упрощение его конструкции и снижение энергозатрат. Достигается это тем, что в известном устройстве подачи деревообрабатывающего станка, содержащем основание, гусеничный конвейер, установленный на направляющих скольжения, которые смонтированы на основании, верхние прижимные ролики и привод,причем в направляющих и конвейере установлены ряды магнитов, ориентированных один по отношению к другому одноименными полюсами, направляющие смонтированы на основании неподвижно, а ряды магнитов в направляющих и конвейере установлены параллельно направлению движения конвейера. Сопоставительный анализ с прототипом позволяет сделать вывод о том, что отличие заключается в том, что направляющие смонтированы на основании неподвижно, а ряды магнитов в направляющих и конвейере установлены параллельно направлению движения конвейера. Такое выполнение устройства позволяет исключить надобность в непрерывном повороте направляющих, что упрощает конструкцию и снижает затраты энергии. На фиг. 1 изображена схема заявляемого устройства, общий вид на фиг. 2 - разрез А-А на фиг. 1. Устройство содержит смонтированный на основании гусеничный конвейер 1 с цепью,надетой на ведущий 2 (связанный с приводом) и ведомый 3 туеры. Внутренние поверхности траков гусеничной цепи имеют шлифованные пазы 4, которыми верхняя ветвь конвейера точно сбазирована на направляющих 5 скольжения, смонтированных неподвижно на основании. Направляющие 5 по всей своей длине снабжены рядами магнитов 6, установленных заподлицо с направляющими с определенным шагом в верхней части, обращенной к конвейеру. На гусеничной цепи на участках, опирающихся на направляющие 5, смонтированы ряды магнитов 7. Ряды магнитов 6 и 7 ориентированы друг к другу одноименными полюсами и установлены параллельно направлению движения конвейера 1. Над конвейером смонтированы прижимные ролики 8. Устройство работает следующим образом. При включении привода конвейера цепь гусеничного конвейера 1 с помощью ведущего туера 2 начинает перемещаться. При этом верхняя ветвь конвейера, точно базируясь пазами 4 на направляющих 5, скользит по ним (справа налево на фиг. 1) Магниты 6 на на 2 26642006.04.30 правляющих 5 взаимодействуют с магнитами 7 конвейера, взаимно отталкиваясь друг от друга. За счет сил отталкивания магнитов 6 и 7 (а следовательно, и гусеничной цепи от направляющих) уменьшается давление на направляющие от гусеничной цепи конвейера. Величину уменьшения этого давления можно задать при проектировании станка. Благодаря этому уменьшаются силы трения между движущимся конвейером и направляющими,что снижает их взаимный износ и повышает точность обработки изделий на станке (без поворота направляющих вокруг своих осей). Заявленное устройство позволяет исключить из конструкции опоры направляющих. Поскольку направляющие установлены неподвижно, нет надобности делать их цилиндрической формы. Все это упрощает конструкцию устройства и позволяет снизить энергозатраты при эксплуатации станка. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
МПК / Метки
МПК: B27B 25/00
Метки: деревообрабатывающего, подачи, станка, устройство
